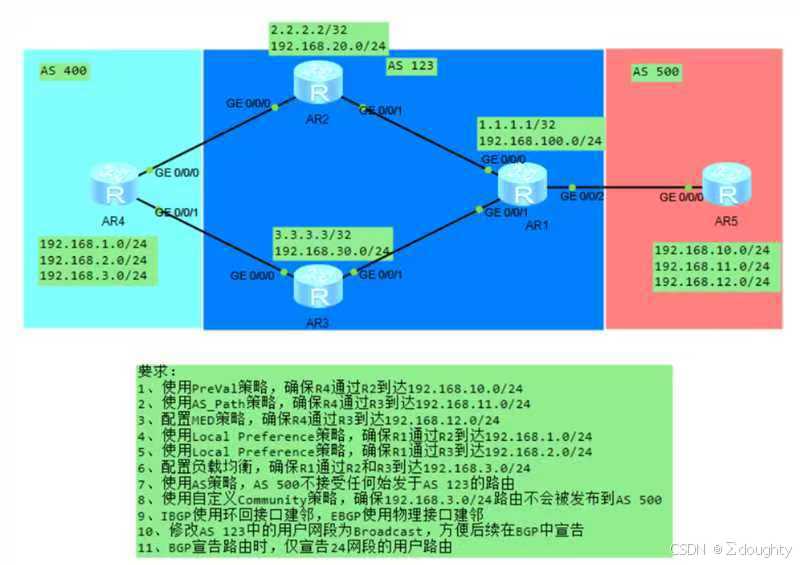

一、拓扑图

二、要求及分析

        1.要求

1.使用Preva1策略，确保R4通过R2到达192.168.10.0/24

2、用As Path策略，确保R4通过R3到达192.168.11.0/24

3.配置MED策略，确保R4通过R3到达192.168.12.0/24

4.使用Local Preference策略，确保R1通过R2到达192.168.1.0/24

5.使用Local Preference策略，确保R1通过R3到达192.168.2.0/24

6.配置负载均衡，确保R1通过R2和R3到达192.168.3.0/24

7.使用As策略，As 50不接受任何始发于AS123的路由

8.使用自定义community策略，确保192.168.3.0/24路由不会被发布到As 500

9、IBGP使用环回接口建邻，EBGP使用物理接口建邻

10、修改AS 123中的用户网段为Broadcast，方便后续在BGP中宣告

11、BGP宣告路由时，仅宣告24网段的用户路由

        2.分析

  1. BGP Peering:

    • IBGP (AS 123 内部): 使用环回接口建立邻居，需配置 IGP 保证环回口可达。
    • EBGP (AS 400-123, AS 123-500): 使用物理接口建立邻居。
    • 只宣告 /24 的用户网段。

  2. 入站选路控制 (AS 400 流量进入 AS 123/500 的路径):

    • AR4 到 192.168.10.0/24 (AS 500): 优先经 AR2。实现方式：在 AR4 对来自 AR2 的该路由设置更高的 Weight 或对来自 AR3 设置更低的 MED。
    • AR4 到 192.168.11.0/24 (AS 500): 优先经 AR3。实现方式：在 AR2 向 AR4 宣告时，对该路由进行 AS-Path Prepending。
    • AR4 到 192.168.12.0/24 (AS 500): 优先经 AR3。实现方式：在 AR2/AR3 向 AR4 宣告时，AR3 对该路由设置较低的 MED，AR2 设置较高的 MED。

  3. 出站选路控制 (AS 123 流量出到 AS 400 的路径):

    • R1 到 192.168.1.0/24 (AS 400): 优先经 AR2。实现方式：在 AR2 从 AR4 收到该路由时设置更高的 Local Preference，并通过 IBGP 传递给 R1。
    • R1 到 192.168.2.0/24 (AS 400): 优先经 AR3。实现方式：在 AR3 从 AR4 收到该路由时设置更高的 Local Preference，并通过 IBGP 传递给 R1。
    • R1 到 192.168.3.0/24 (AS 400): 负载均衡通过 AR2 和 AR3。实现方式：确保 AR2 和 AR3 收到该路由后设置相同的 Local Preference，并在 R1 上启用 BGP 多路径。

  4. 路由过滤/控制:

    • AS 500 (AR5): 不接受任何始发于 AS 123 (即 AS-Path 以 123 结尾) 的路由。实现方式：在 AR5 上对来自 AR1 的路由进行 AS-Path 过滤。
    • AS 123 (AR1): 不向 AS 500 宣告 192.168.3.0/24 路由。实现方式：使用自定义 Community 策略标记或直接过滤该路由在 AR1 出站给 AR5 的方向。

三、配置

        R1

interface GigabitEthernet0/0/0ip address 15.0.0.1 255.255.255.0
interface GigabitEthernet0/0/1ip address 12.0.0.1 255.255.255.0
interface GigabitEthernet0/0/2ip address 13.0.0.1 255.255.255.0
interface LoopBack0ip address 1.1.1.1 255.255.255.255
interface LoopBack1ip address 192.168.100.1 255.255.255.0ospf network-type broadcastospf 1 router-id 1.1.1.1area 0.0.0.0  # 区域0network 1.1.1.1 0.0.0.0 network 12.0.0.1 0.0.0.0 network 13.0.0.1 0.0.0.0 network 15.0.0.1 0.0.0.0 network 192.168.100.0 0.0.0.255  bgp 123router-id 1.1.1.1 peer 2.2.2.2 as-number 123 peer 2.2.2.2 connect-interface LoopBack0  peer 3.3.3.3 as-number 123  peer 3.3.3.3 connect-interface LoopBack0  peer 15.0.0.5 as-number 500
network 192.168.100.0 24  ip ip-prefix LP permit 192.168.1.0 24
route-policy LP permit node 10if-match ip-prefix LP  apply local-preference 200
bgp 123peer 2.2.2.2 route-policy LP import

  1. 接口配置:

    • 配置了 GigabitEthernet0/0/0 接口，IP 地址 15.0.0.1/24。
    • 配置了 GigabitEthernet0/0/1 接口，IP 地址 12.0.0.1/24。
    • 配置了 GigabitEthernet0/0/2 接口，IP 地址 13.0.0.1/24。
    • 配置了 LoopBack0 接口，IP 地址 1.1.1.1/32，作为 OSPF 和 BGP 的 Router ID，并用于建立 iBGP Peer。
    • 配置了 LoopBack1 接口，IP 地址 192.168.100.1/32，用于代表本地网络的地址，并在 OSPF 和 BGP 中宣告。
    • 在所有接口上配置了 ospf network-type broadcast，强制 OSPF 以广播网络类型工作。

  2. OSPF 配置:

    • OSPF 进程号 1。
    • Router ID 1.1.1.1 (与 LoopBack0 IP 相同)。
    • 所有 OSPF 网络都在 区域 0 (0.0.0.0) 内。
    • 宣告了以下网络到 OSPF：
      • 1.1.1.1 0.0.0.0 (LoopBack0 的精确匹配)
      • 12.0.0.0 0.0.0.0 (GigabitEthernet0/0/1 子网)
      • 13.0.0.0 0.0.0.0 (GigabitEthernet0/0/2 子网)
      • 15.0.0.0 0.0.0.0 (GigabitEthernet0/0/0 子网)
      • 192.168.100.0 0.0.0.255 (包含 LoopBack1 IP 的子网)
    • 确保 OSPF 配置正确，R1 能与 R2 和 R3 建立 OSPF 邻居关系（如果 R2, R3 的接口在同一个广播域内且配置正确）。

  3. BGP 配置:

    • BGP AS 号 123。
    • Router ID 1.1.1.1 (与 LoopBack0 IP 相同)。
    • 配置了以下 BGP Peer：
      • 2.2.2.2 as-number 123：iBGP Peer，通过 LoopBack0 接口连接。需要确保 R1 和 R2 的 LoopBack0 之间的可达性（通过 OSPF）。
      • 3.3.3.3 as-number 123：iBGP Peer，通过 LoopBack0 接口连接。需要确保 R1 和 R3 的 LoopBack0 之间的可达性（通过 OSPF）。
      • 15.0.0.5 as-number 500：eBGP Peer，连接到 R5 的 15.0.0.5。
    • 在 BGP 中宣告了网络 192.168.100.0/24。

  4. 路由策略配置:

    • 定义了 ip-prefix LP，匹配 192.168.1.0/24 网段。
    • 定义了 route-policy LP，匹配 ip-prefix LP。
    • 在路由策略中，如果匹配，应用 apply local-preference 200 动作。
    • 将 route-policy LP 应用于 BGP Peer 2.2.2.2 的 import 方向（接收来自 R2 的路由）。这意味着从 R2 接收到的、匹配 192.168.1.0/24 的 BGP 路由将被设置 Local Preference 为 200。

        R2

interface GigabitEthernet0/0/0ip address 12.0.0.2 255.255.255.0
interface GigabitEthernet0/0/1ip address 24.0.0.2 255.255.255.0
interface LoopBack0ip address 2.2.2.2 255.255.255.255
interface LoopBack1ip address 192.168.20.1 255.255.255.0  ospf network-type broadcastospf 1 router-id 2.2.2.2area 0.0.0.0network 2.2.2.2 0.0.0.0 network 12.0.0.2 0.0.0.0  network 24.0.0.2 0.0.0.0  network 192.168.20.0 0.0.0.255  bgp 123router-id 2.2.2.2peer 1.1.1.1 as-number 123  peer 1.1.1.1 connect-interface LoopBack0  peer 24.0.0.4 as-number 400
network 192.168.20.0 24



  1. 接口配置:

    • 配置了 GigabitEthernet0/0/0 接口，IP 地址 12.0.0.2/24 (与 R1 的 12.0.0.1 在同一子网)。
    • 配置了 GigabitEthernet0/0/1 接口，IP 地址 24.0.0.2/24。
    • 配置了 LoopBack0 接口，IP 地址 2.2.2.2/32，作为 OSPF 和 BGP 的 Router ID，并用于建立 iBGP Peer。
    • 配置了 LoopBack1 接口，IP 地址 192.168.20.1/32，代表本地网络地址，并在 OSPF 和 BGP 中宣告。
    • 在所有接口上配置了 ospf network-type broadcast。

  2. OSPF 配置:

    • OSPF 进程号 1。
    • Router ID 2.2.2.2 (与 LoopBack0 IP 相同)。
    • 所有 OSPF 网络都在 区域 0 (0.0.0.0) 内。
    • 宣告了以下网络到 OSPF：
      • 2.2.2.2 0.0.0.0 (LoopBack0 的精确匹配)
      • 12.0.0.0 0.0.0.0 (GigabitEthernet0/0/0 子网)
      • 24.0.0.0 0.0.0.0 (GigabitEthernet0/0/1 子网)
      • 192.168.20.0 0.0.0.255 (包含 LoopBack1 IP 的子网)
    • 确保 OSPF 配置正确，R2 能与 R1 建立 OSPF 邻居关系，并能与 R4 建立 OSPF 邻居关系（如果 R4 也运行 OSPF，但 R4 配置中未显示 OSPF）。根据R4配置，R4不运行OSPF，R2和R4是通过直连的24.0.0.0/24段进行BGP邻居建立。

  3. BGP 配置:

    • BGP AS 号 123。
    • Router ID 2.2.2.2 (与 LoopBack0 IP 相同)。
    • 配置了以下 BGP Peer：
      • 1.1.1.1 as-number 123：iBGP Peer，通过 LoopBack0 接口连接。需要确保 R1 和 R2 的 LoopBack0 之间的可达性（通过 OSPF）。
      • 24.0.0.4 as-number 400：eBGP Peer，连接到 R4 的 24.0.0.4。
    • 在 BGP 中宣告了网络 192.168.20.0/24。

        R3

interface GigabitEthernet0/0/0ip address 13.0.0.3 255.255.255.0
interface GigabitEthernet0/0/1ip address 34.0.0.3 255.255.255.0
interface LoopBack0ip address 3.3.3.3 255.255.255.255
interface LoopBack1ip address 192.168.30.1 255.255.255.0  ospf network-type broadcastospf 1 router-id 3.3.3.3area 0.0.0.0network 3.3.3.3 0.0.0.0 network 13.0.0.3 0.0.0.0  network 34.0.0.3 0.0.0.0  network 192.168.30.0 0.0.0.255  bgp 123router-id 3.3.3.3peer 1.1.1.1 as-number 123  peer 1.1.1.1 connect-interface LoopBack0 peer 34.0.0.4 as-number 400
network 192.168.30.0 24

  1. 接口配置:

    • 配置了 GigabitEthernet0/0/0 接口，IP 地址 13.0.0.3/24 (与 R1 的 13.0.0.1 在同一子网)。
    • 配置了 GigabitEthernet0/0/1 接口，IP 地址 34.0.0.3/24。
    • 配置了 LoopBack0 接口，IP 地址 3.3.3.3/32，作为 OSPF 和 BGP 的 Router ID，并用于建立 iBGP Peer。
    • 配置了 LoopBack1 接口，IP 地址 192.168.30.1/32，代表本地网络地址，并在 OSPF 和 BGP 中宣告。
    • 在所有接口上配置了 ospf network-type broadcast。

  2. OSPF 配置:

    • OSPF 进程号 1。
    • Router ID 3.3.3.3 (与 LoopBack0 IP 相同)。
    • 所有 OSPF 网络都在 区域 0 (0.0.0.0) 内。
    • 宣告了以下网络到 OSPF：
      • 3.3.3.3 0.0.0.0 (LoopBack0 的精确匹配)
      • 13.0.0.0 0.0.0.0 (GigabitEthernet0/0/0 子网)
      • 34.0.0.0 0.0.0.0 (GigabitEthernet0/0/1 子网)
      • 192.168.30.0 0.0.0.255 (包含 LoopBack1 IP 的子网)
    • 确保 OSPF 配置正确，R3 能与 R1 建立 OSPF 邻居关系，并能与 R4 建立 OSPF 邻居关系（如果 R4 也运行 OSPF，但 R4 配置中未显示 OSPF）。根据R4配置，R4不运行OSPF，R3和R4是通过直连的34.0.0.0/24段进行BGP邻居建立。

  3. BGP 配置:

    • BGP AS 号 123。
    • Router ID 3.3.3.3 (与 LoopBack0 IP 相同)。
    • 配置了以下 BGP Peer：
      • 1.1.1.1 as-number 123：iBGP Peer，通过 LoopBack0 接口连接。需要确保 R1 和 R3 的 LoopBack0 之间的可达性（通过 OSPF）。
      • 34.0.0.4 as-number 400：eBGP Peer，连接到 R4 的 34.0.0.4。
    • 在 BGP 中宣告了网络 192.168.30.0/24。

        R4

interface GigabitEthernet0/0/0ip address 24.0.0.4 255.255.255.0
interface GigabitEthernet0/0/1ip address 34.0.0.4 255.255.255.0
interface LoopBack1ip address 192.168.1.1 255.255.255.0
interface LoopBack2ip address 192.168.2.1 255.255.255.0
interface LoopBack3ip address 192.168.3.1 255.255.255.0 bgp 400  router-id 4.4.4.4  peer 24.0.0.2 as-number 123  peer 34.0.0.3 as-number 123
network 192.168.1.0 24
network 192.168.2.0 24
network 192.168.3.0 24 ip ip-prefix Preval permit 192.168.10.0 24
route-policy Preval permit node 10if-match ip-prefix Prevalapply preferred-value 100
bgp 400peer 24.0.0.2 route-policy Preval import ip ip-prefix MED permit 192.168.12.0 24
route-policy MED permit node 10if-match ip-prefix MEDapply cost 500
bgp 400peer 24.0.0.2 route-policy MED import



  1. 接口配置:

    • 配置了 GigabitEthernet0/0/0 接口，IP 地址 24.0.0.4/24 (与 R2 的 24.0.0.2 在同一子网)。
    • 配置了 GigabitEthernet0/0/1 接口，IP 地址 34.0.0.4/24 (与 R3 的 34.0.0.3 在同一子网)。
    • 配置了 LoopBack1 接口，IP 地址 192.168.1.1/32。
    • 配置了 LoopBack2 接口，IP 地址 192.168.2.1/32。
    • 配置了 LoopBack3 接口，IP 地址 192.168.3.1/32。
    • 注意 R4 的配置中没有 OSPF。

  2. BGP 配置:

    • BGP AS 号 400。
    • Router ID 4.4.4.4。
    • 配置了以下 BGP Peer：
      • 24.0.0.2 as-number 123：eBGP Peer，连接到 R2 的 24.0.0.2。
      • 34.0.0.3 as-number 123：eBGP Peer，连接到 R3 的 34.0.0.3。
    • 在 BGP 中宣告了以下网络：
      • 192.168.1.0/24 (包含 LoopBack1 IP 的子网)
      • 192.168.2.0/24 (包含 LoopBack2 IP 的子网)
      • 192.168.3.0/24 (包含 LoopBack3 IP 的子网)

  3. 路由策略配置:

    • 定义了 ip-prefix Preval，匹配 192.168.10.0/24 网段。
    • 定义了 route-policy Preval，匹配 ip-prefix Preval，应用 apply preferred-value 100 动作 (这通常影响 BGP 选路时的优先级)。
    • 将 route-policy Preval 应用于 BGP Peer 24.0.0.2 的 import 方向。意味着从 R2 接收到的、匹配 192.168.10.0/24 的 BGP 路由将应用此策略。
    • 定义了 ip-prefix MED，匹配 192.168.12.0/24 网段。
    • 定义了 route-policy MED，匹配 ip-prefix MED，应用 apply cost 500 动作 (这通常是设置 BGP 的 MED 属性)。
    • 将 route-policy MED 应用于 BGP Peer 24.0.0.2 的 import 方向。意味着从 R2 接收到的、匹配 192.168.12.0/24 的 BGP 路由将被设置 MED 为 500。

       R5

interface GigabitEthernet0/0/0ip address 15.0.0.5 255.255.255.0
interface LoopBack0ip address 192.168.10.1 255.255.255.0
interface LoopBack1ip address 192.168.11.1 255.255.255.0
interface LoopBack2ip address 192.168.12.1 255.255.255.0  bgp 500  router-id 5.5.5.5 peer 15.0.0.1 as-number 123
network 192.168.10.0 24
network 192.168.11.0 24
network 192.168.12.0 24

  1. 接口配置:

    • 配置了 GigabitEthernet0/0/0 接口，IP 地址 15.0.0.5/24 (与 R1 的 15.0.0.1 在同一子网)。
    • 配置了 LoopBack0 接口，IP 地址 192.168.10.1/32。
    • 配置了 LoopBack1 接口，IP 地址 192.168.11.1/32。
    • 配置了 LoopBack2 接口，IP 地址 192.168.12.1/32。
    • 注意 R5 的配置中没有 OSPF。

  2. BGP 配置:

    • BGP AS 号 500。
    • Router ID 5.5.5.5。
    • 配置了以下 BGP Peer：
      • 15.0.0.1 as-number 123：eBGP Peer，连接到 R1 的 15.0.0.1。
    • 在 BGP 中宣告了以下网络：
      • 192.168.10.0/24 (包含 LoopBack0 IP 的子网)
      • 192.168.11.0/24 (包含 LoopBack1 IP 的子网)
      • 192.168.12.0/24 (包含 LoopBack2 IP 的子网)
