组态王通过开疆智能profinet转ModbusTCP网关连接西门子PLC配置案例

本案例是组态王通过使用开疆智能研发的Profinet转ModbusTCP网关采集西门子1200PLC中数据的案例。

网关配置

首先来配置网关的参数，打开网关配置软件“Gateway Configuration Studio”

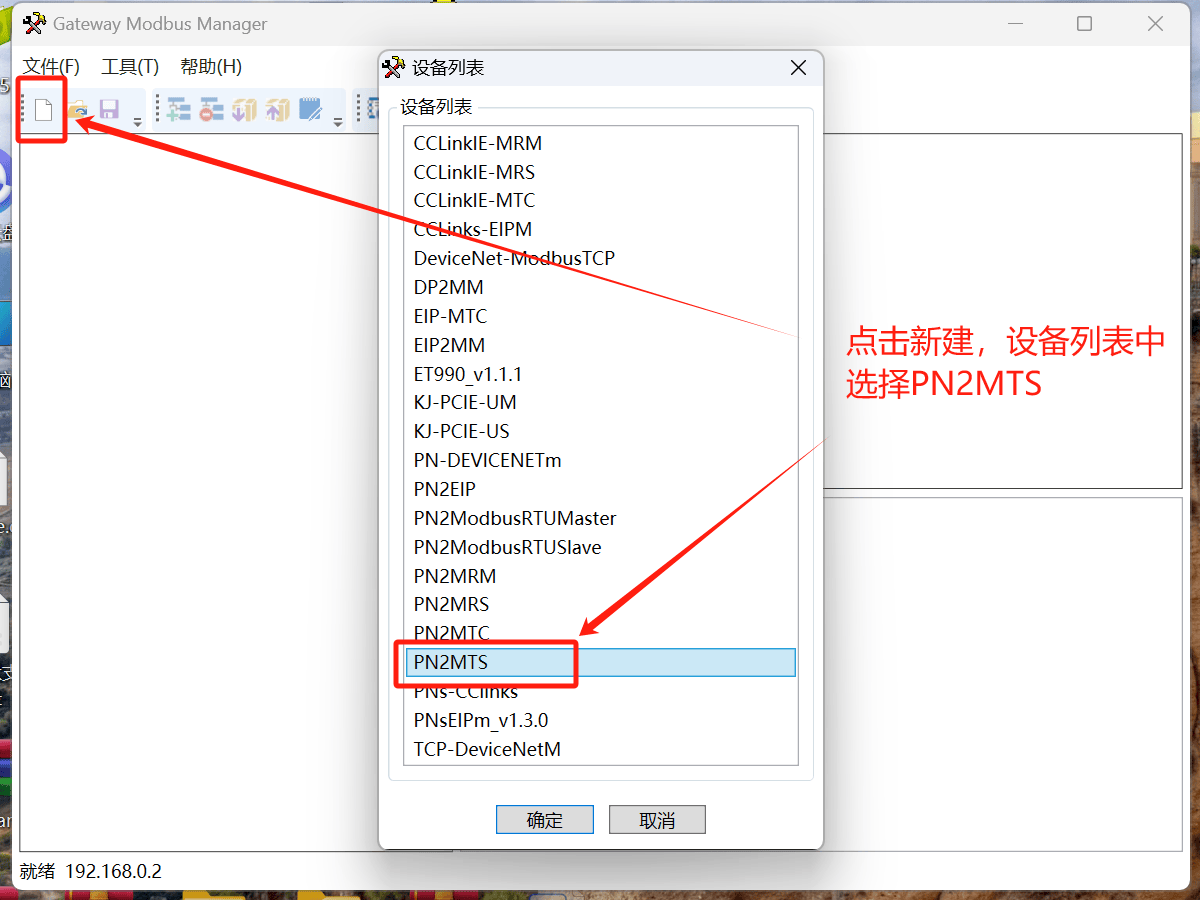

由于组态王那侧设定为ModbusTCP客户端所以网关作为ModbusTCP服务器。新建项目选择PN-MTS

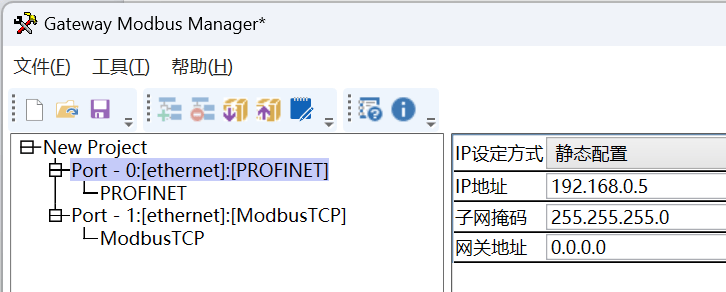

先设置网关在Profinet一侧的设备名称及IP地址

注意（此处IP地址是Profinet地址，不能与ModbusTCP侧的网关地址相同）

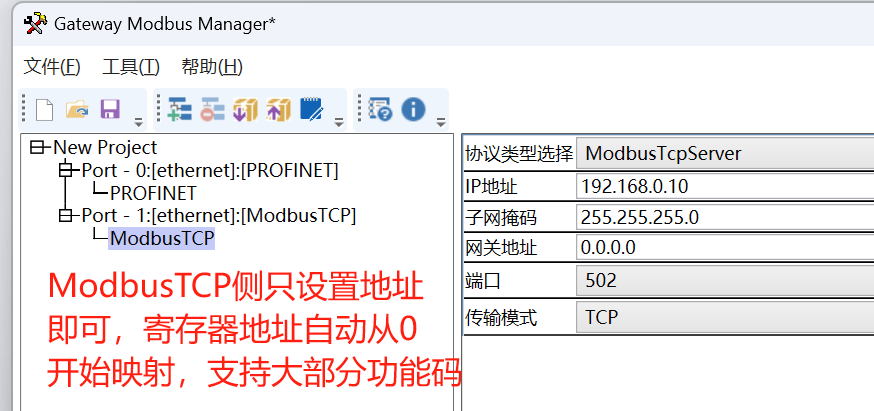

设置网关作为ModbusTCP服务器时的IP地址

到此网关部分配置完成，将配置下载进入网关即可

PLC配置

打开PLC组态软件（博图，Step7等）

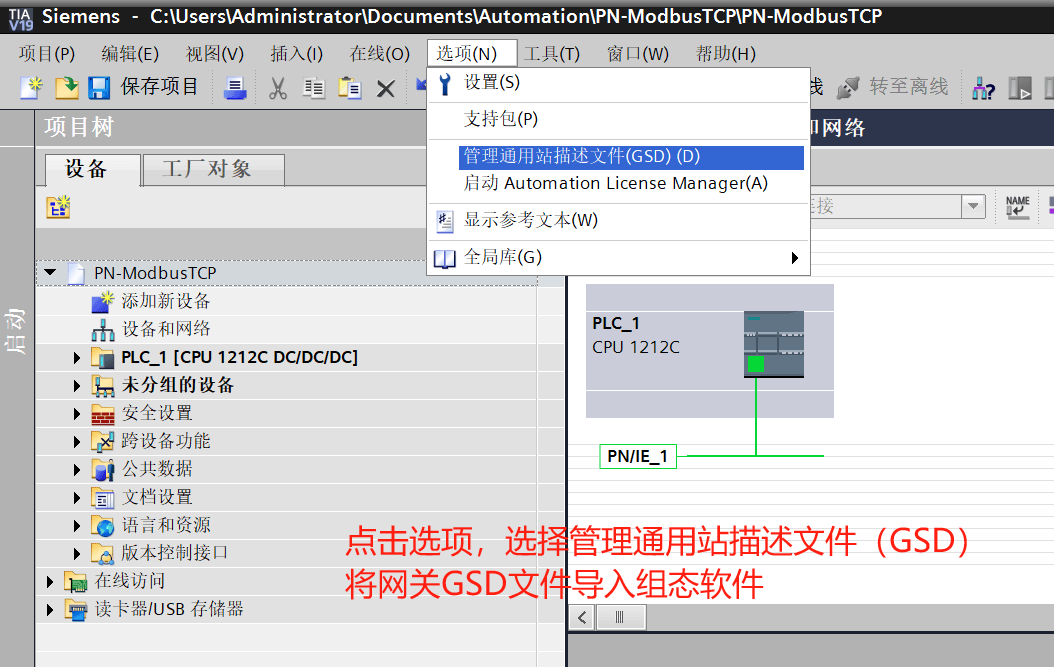

新建项目，添加PLC。点击选项-管理通用站描述文件（GSD）

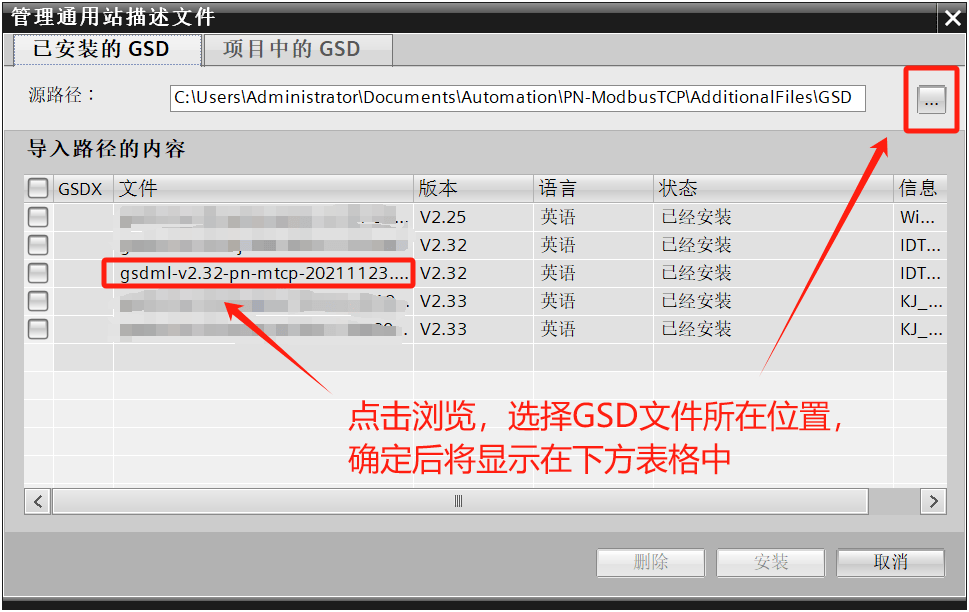

选择GSD所在文件夹位置（注意是文件夹位置而不是文件）

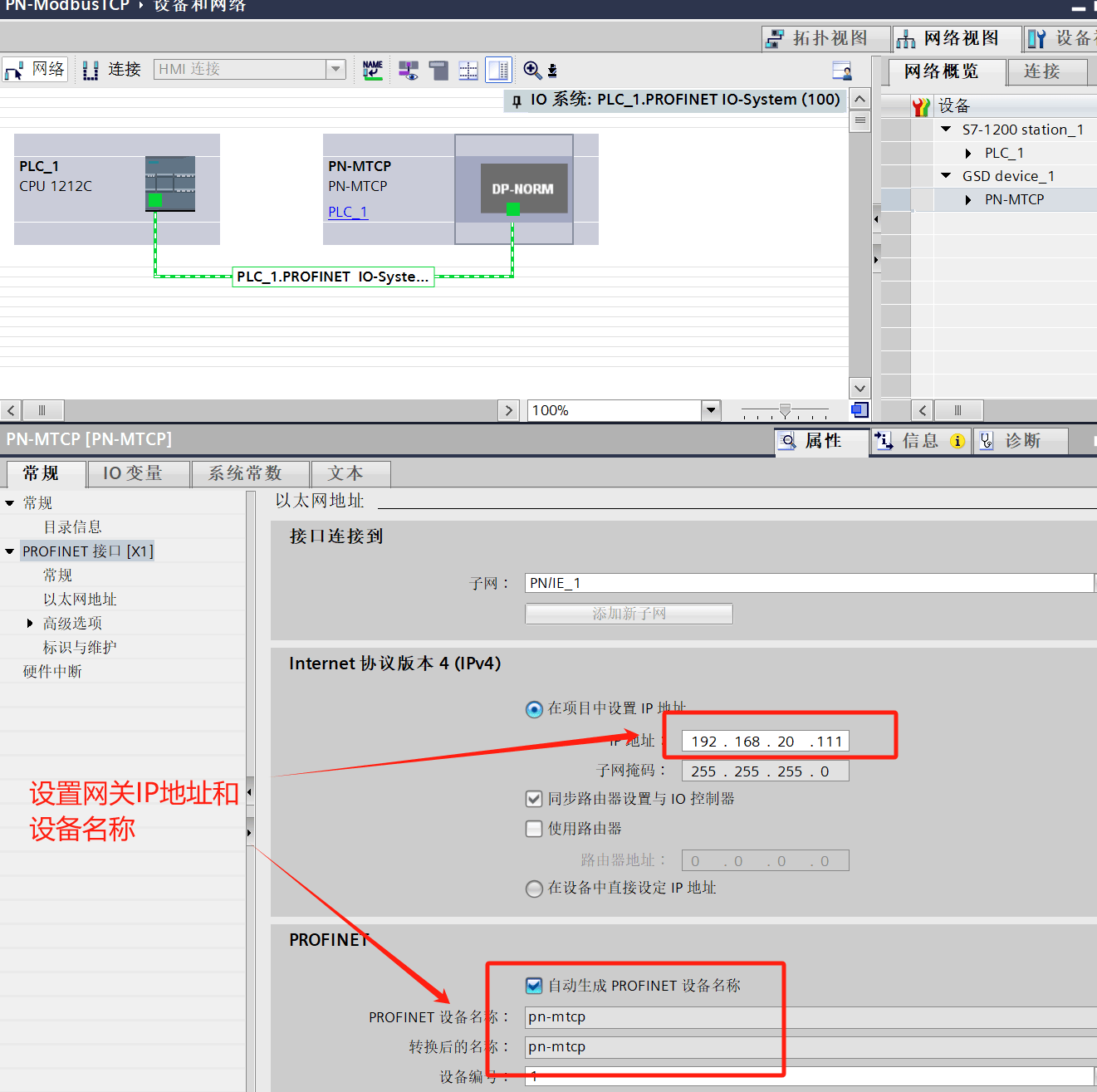

将模块添加到组态，设置好网关在Profinet一侧的设备名称及IP地址（注意不要与ModbusTCP一侧的地址冲突）

双击网关模块进入设备视图，添加网关输入输出对应的长度及IQ地址

到此网关在PLC侧的配置完成下载进PLC即可。

组态王配置

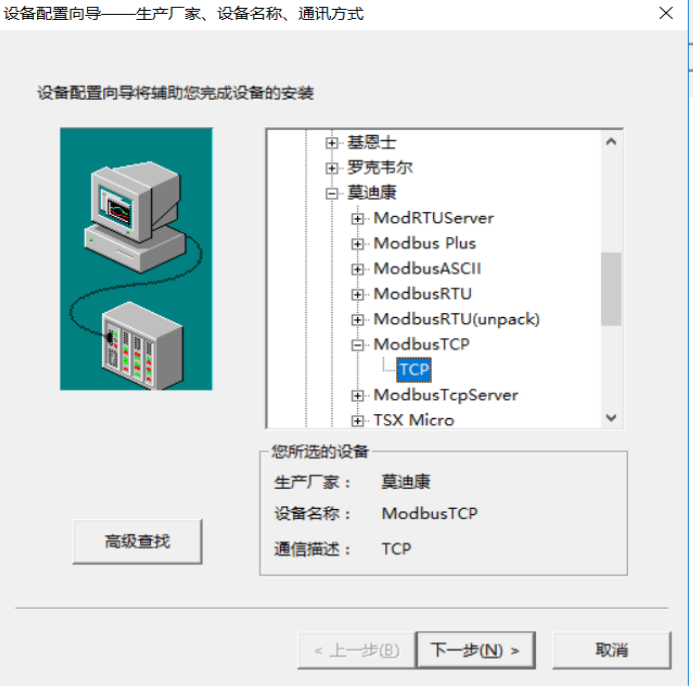

新建设备，选择莫迪康-ModbusTCP

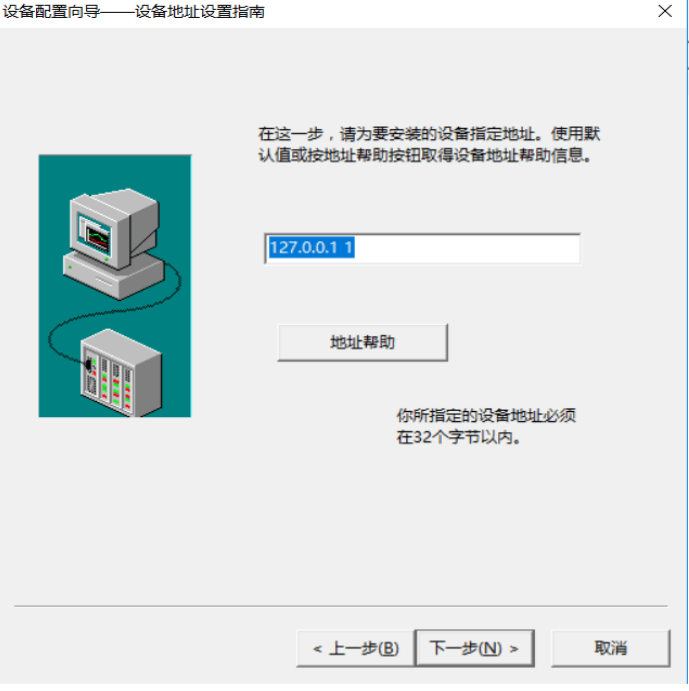

然后下一步、下一步，注意IP地址这里的格式，必要时可以查看地址框下面的地址帮助，里面有详细说明。

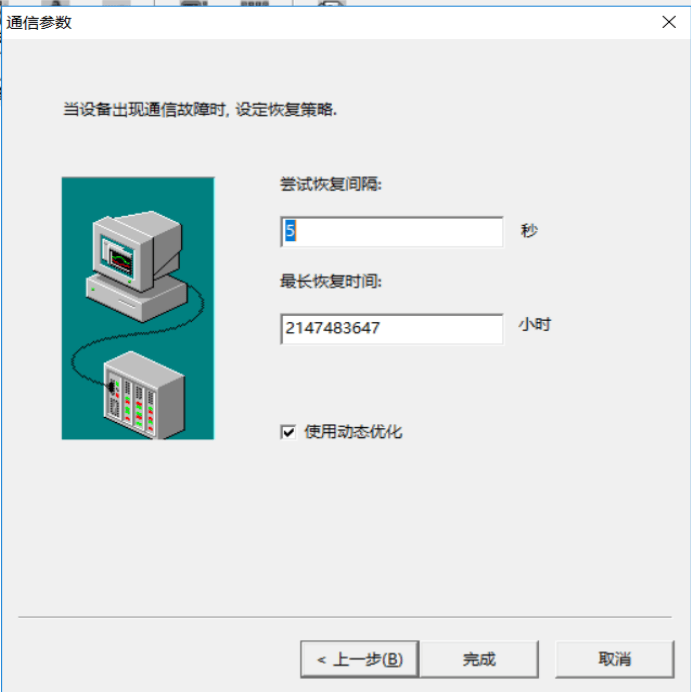

设置故障恢复策略，建议恢复间隔设置小一些，避免由于通讯中断造成过多的数据丢失。最长恢复时间设置的要大一些，避免由于设备长时间停机，待开机后，通讯无法恢复。

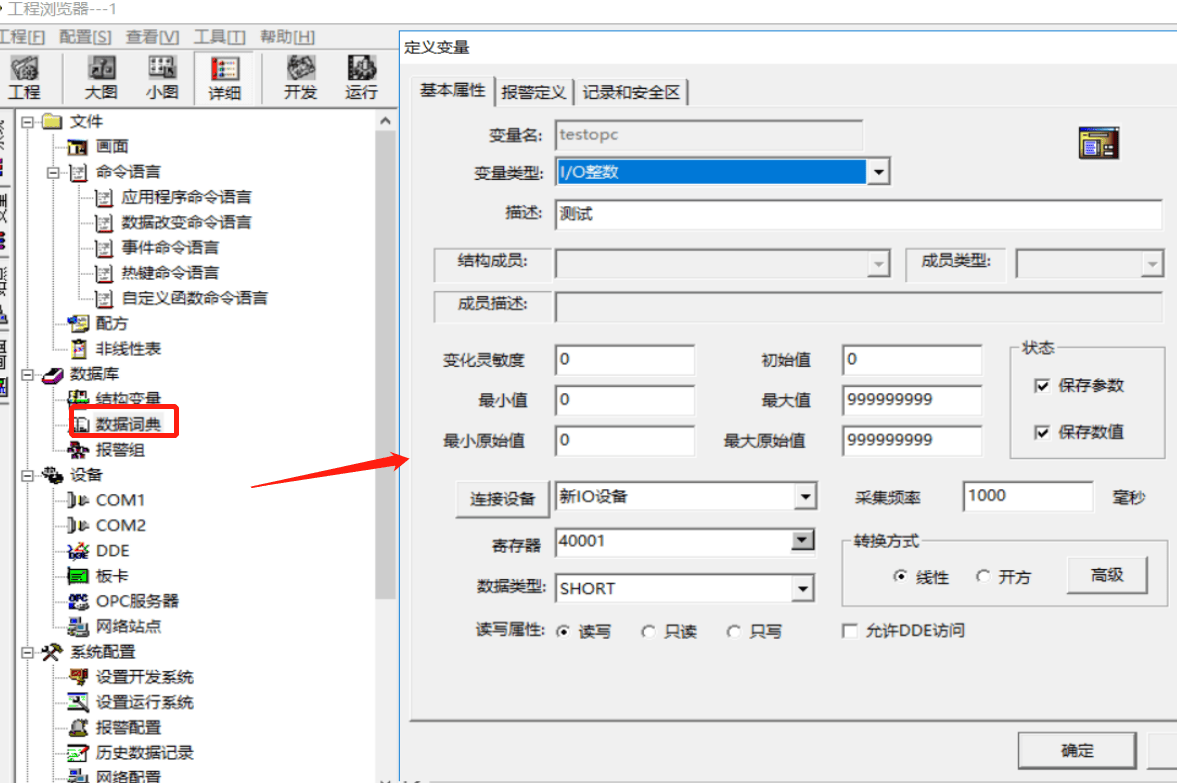

4、新建变量，一会用来测试。

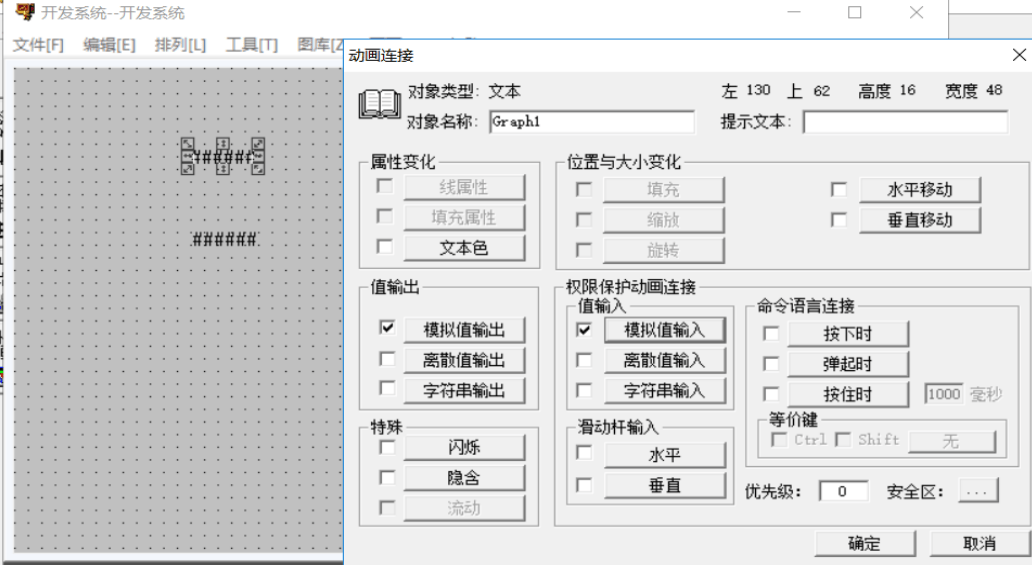

5、新建画面，组态一个文本对象，然后值输入和值输出里面关联新建立的变量名。

6、运行，查看结果值，画面显示跟模拟器一样，说明通讯正常。

到此网关指示灯应为pwr，sys，ok灯常亮，TXD和RXD交替闪烁，整个通讯正常工作。
