【Arm】应用ArmDS移植最小FreeRTOS系统

news 来源：原创 2025/5/20 5:27:22

一、文档背景

FreeRTOS（Free Real-Time Operating System）是一个开源的实时操作系统内核，广泛应用于嵌入式系统。它具有小巧、灵活、低功耗等特点，支持多任务调度、信号量、队列等实时操作系统基本功能。

将FreeRTOS移植到特定硬件平台上是实现嵌入式系统应用的重要步骤。移植过程包括配置内核、初始化硬件、实现基本任务调度等。通过移植，开发者可以在目标硬件平台上运行FreeRTOS，从而开发基于FreeRTOS的嵌入式应用。

二、解决的问题或者进行问题分析

步骤一：准备开发环境

1、安装开发工具：确保你已经安装了 Arm Development Studio。

2、下载库文件：从 ST 官方网站下载 STM32F7 的 HAL 库，并从 FreeRTOS 官方网站获取 FreeRTOS 11 源码。

步骤二：创建项目

1、创建 ArmDS 项目：

2、打开 Arm Development Studio，选择 "File" > "New Project"。

3、选择 "STM32F769NIHx" 作为目标器件。

步骤三：添加 FreeRTOS 源文件

1、将 FreeRTOS 源文件添加到项目中：

2、在项目属性中，确保添加 FreeRTOS 相关头文件的路径。例如，右键点击项目 -> Properties -> C/C++ General -> Paths and Symbols -> Includes

3、创建并配置 FreeRTOSConfig.h：

步骤四：编写示例任务和 LED 控制

1、初始化硬件和 LED 引脚：

2、在项目中，创建一个新的 C 文件（例如 main.c）

步骤五：编译和下载

1、编译项目：在 Arm Development Studio 中，编译项目以确保没有错误。

2、下载到开发板：使用调试工具（如 ULINK或Dstream），将编译好的程序下载到 STM32F769 开发板上。

步骤六：调试和验证

1、调试程序：通过调试工具运行程序，检查任务是否正常运行。

2、验证功能：观察 LED 是否按照预期闪烁，确认 FreeRTOS 任务调度正常。

三、如何应用ArmDS移植最小FreeRTOS系统

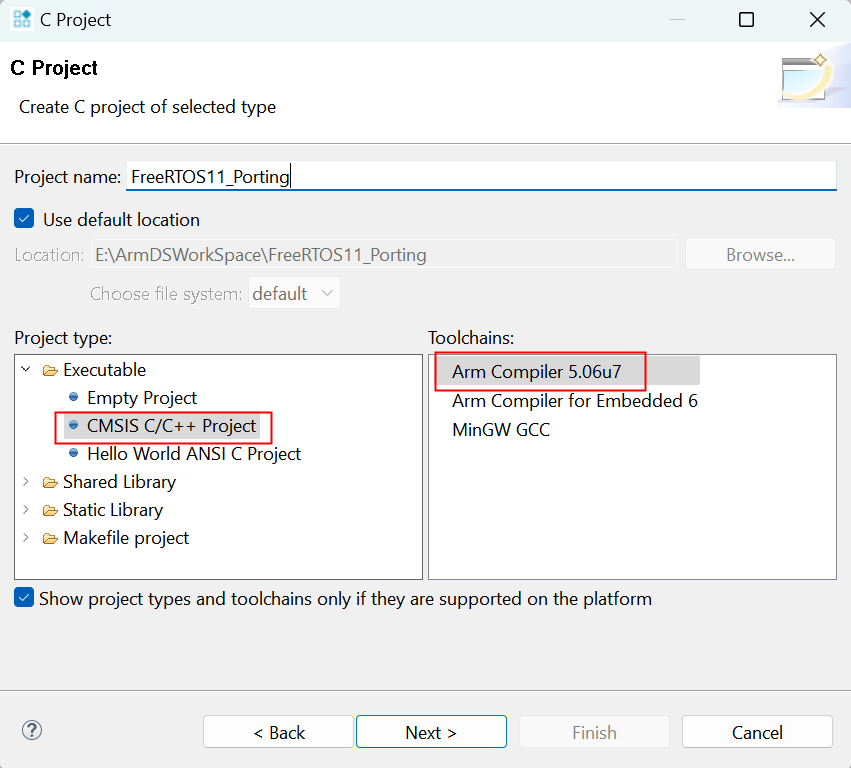

1.创建一个名称为“FreeRTOS11_Porting”的项目，配置如图3-1所示：图3-1

图3-1

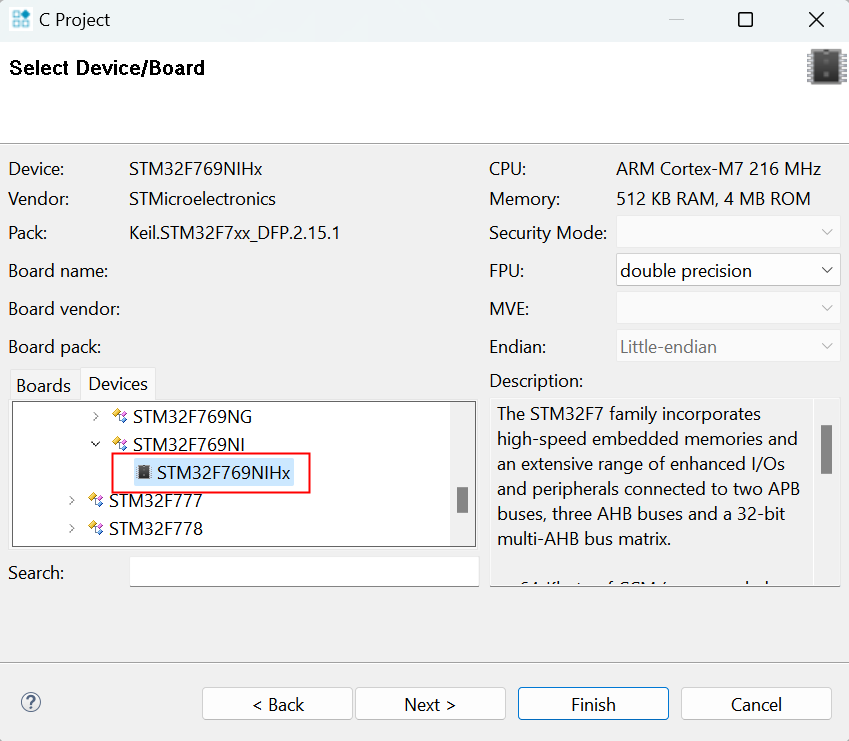

2.根据硬件的实际情况，选择对应的处理器，如图3-2所示：

图3-2

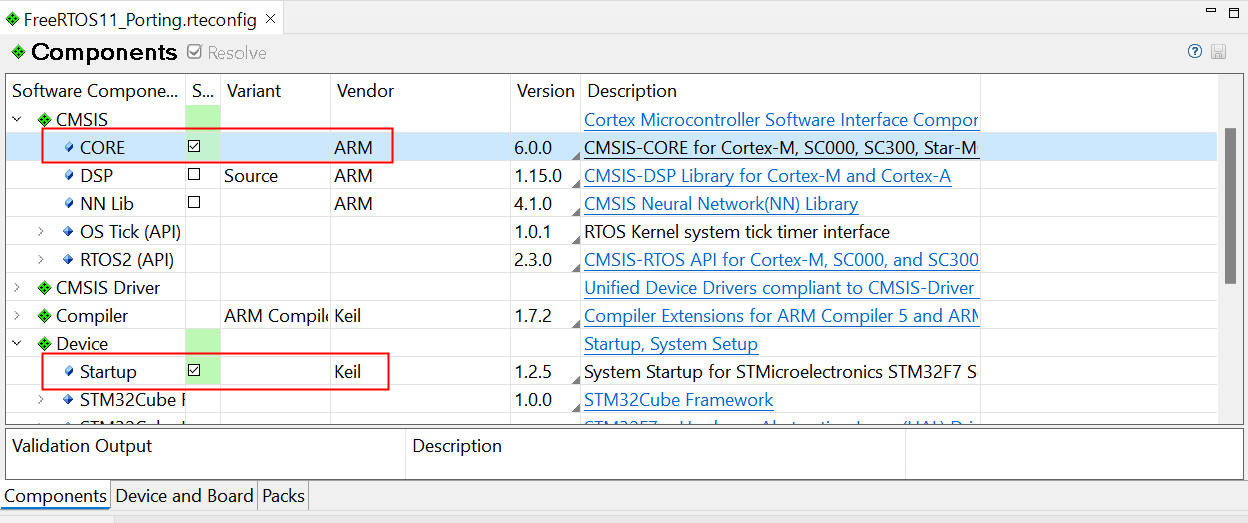

3.只添加“Startup”与“Core”组件，如图3-3所示：

图3-3

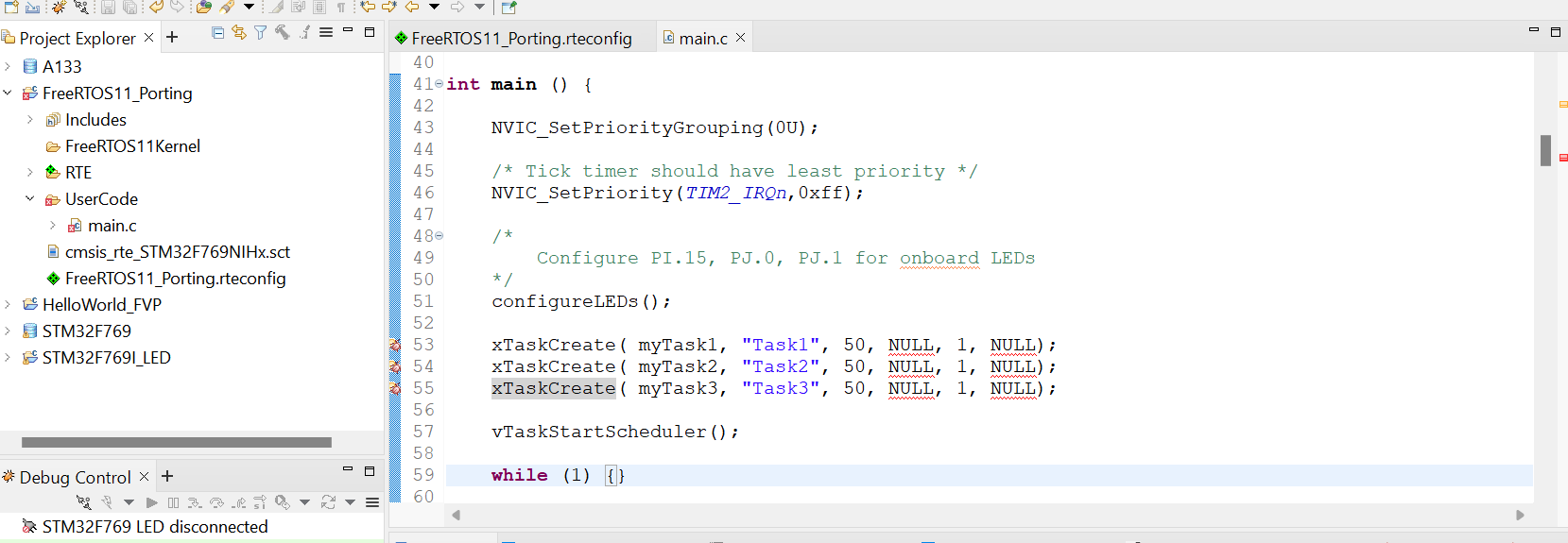

4.创建两个目录：UserCode与FreeRTOS11Kernel，并创建main.c文件，添加初始化代码，如图3-4所示：

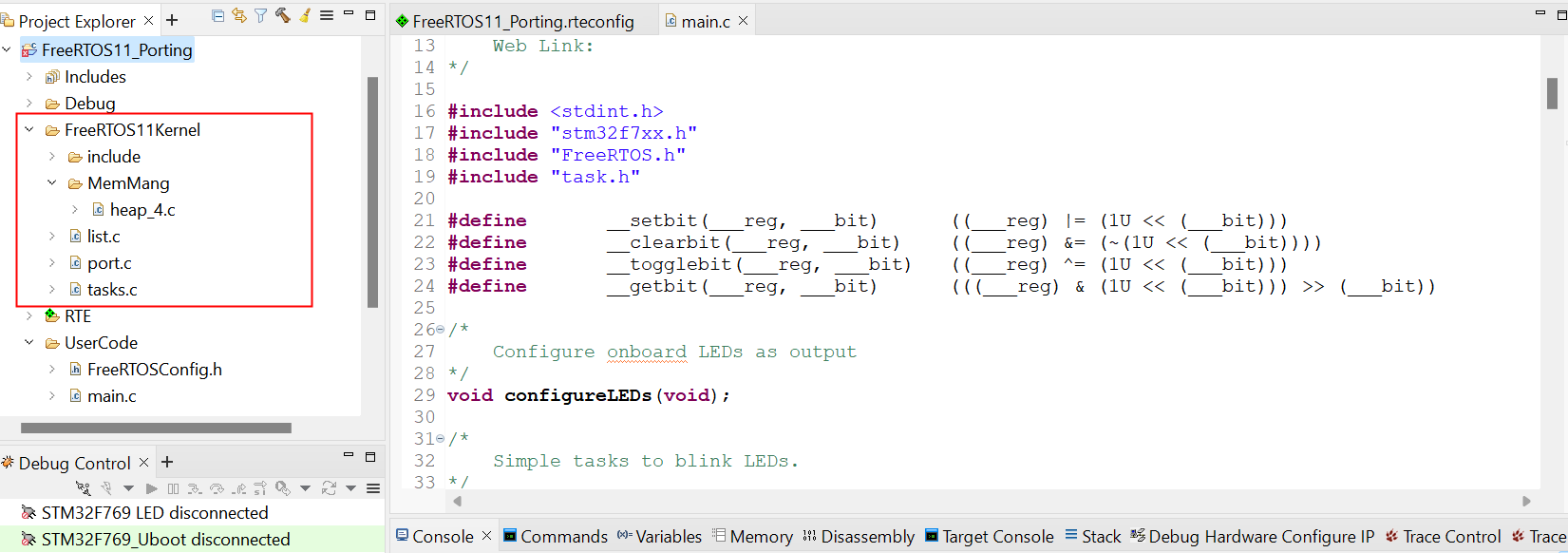

5.将FreeRTOS的源文件添加到项目中，如图3-5所示：

复制FreeRTOS源码目录中的以下文件到你的项目中：
- FreeRTOS/Source/tasks.c
- FreeRTOS/Source/list.c
- FreeRTOS/Source/portable/[compiler]/ARM_CM7/r0p1/port.c
- FreeRTOS/Source/portable/MemMang/heap_4.c（或其他你选择的内存管理器）
- FreeRTOS/Source/include目录下的所有头文件
- FreeRTOS/Source/portable/[compiler]/ARM_CM7/r0p1/portmacro.h

图3-5

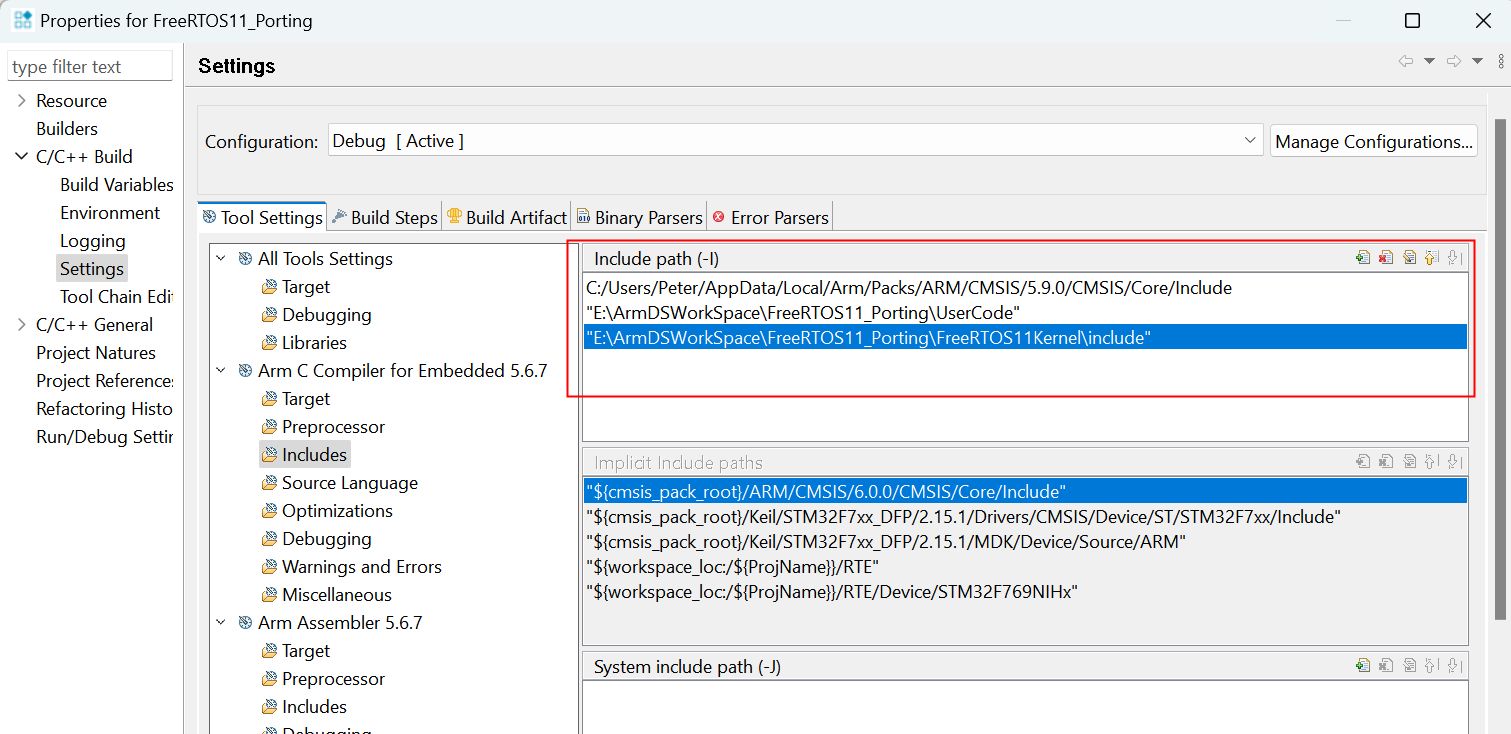

6.打开工程的属性窗口，添加几个头文件的路径,如图3-6所示：

图3-6

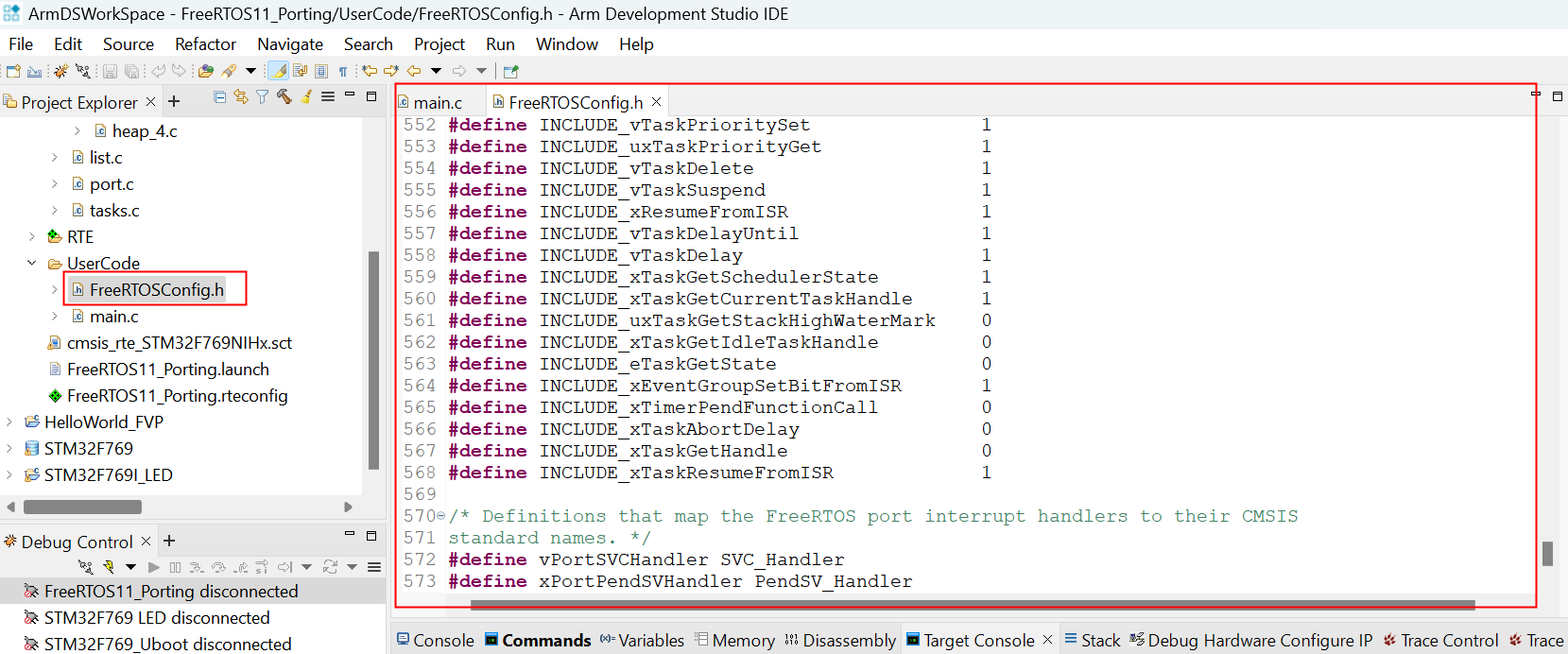

7.创建并配置 FreeRTOSConfig.h，如图3-7所示：

图3-7

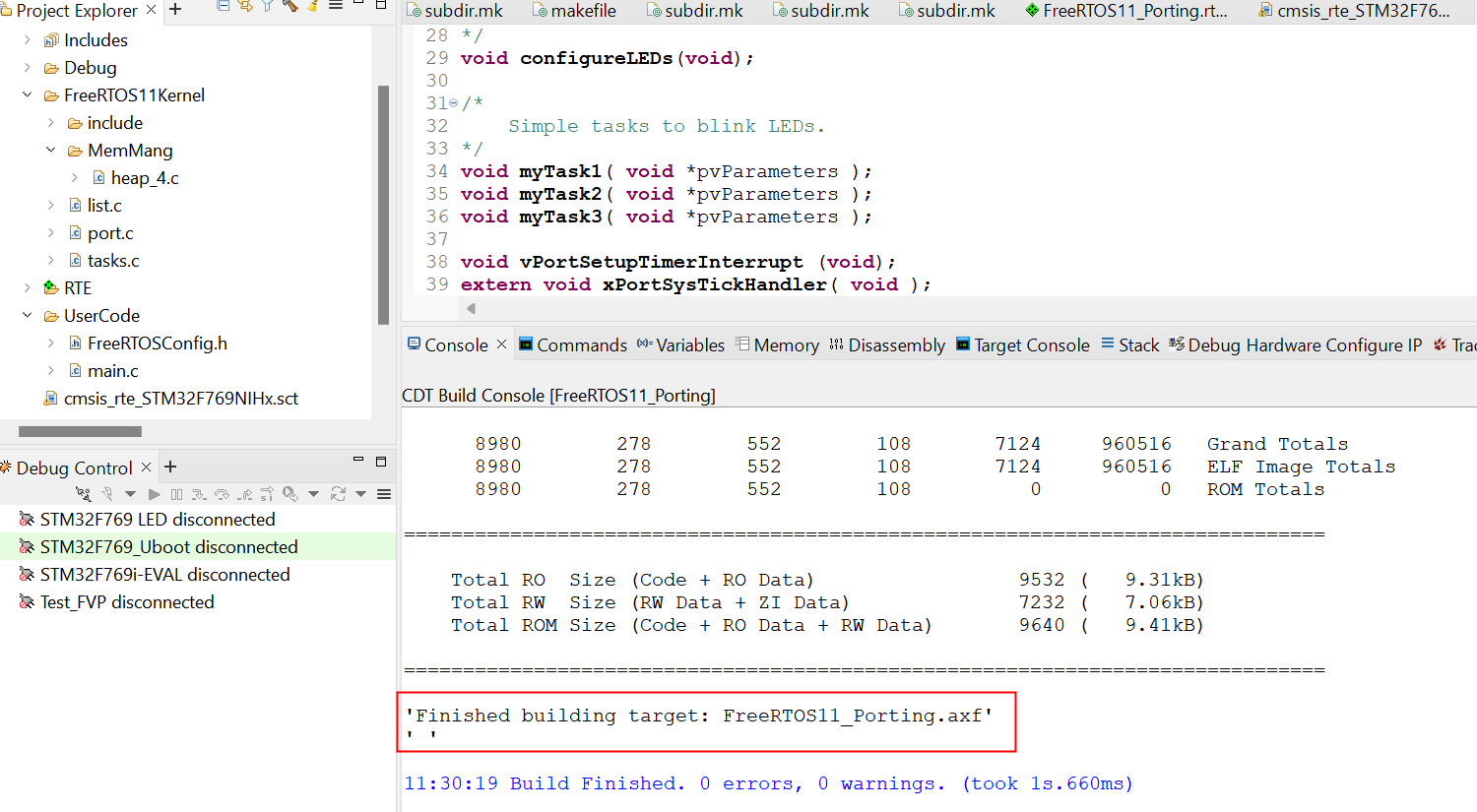

8.编译项目，如图3-8所示：

图3-8

四、验证FreeRTOS已移植到STM32F769开发板上

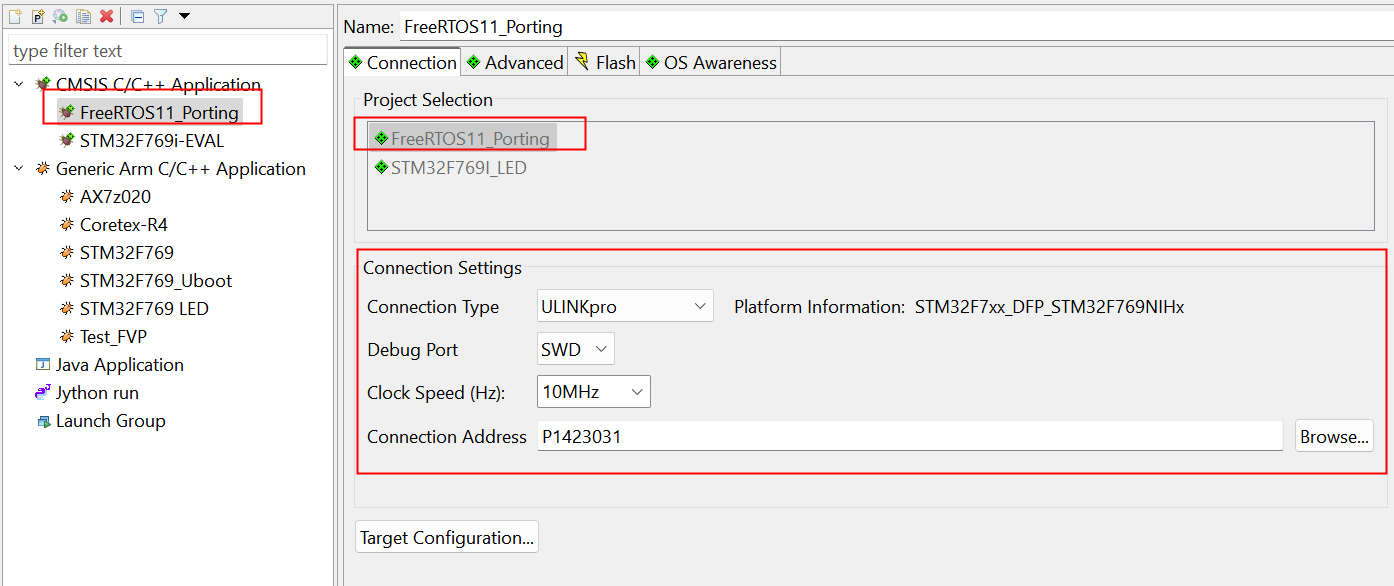

1、用仿真器Ulink或Dstream仿真器，连接好开发板，如图4-1所示：

图4-1

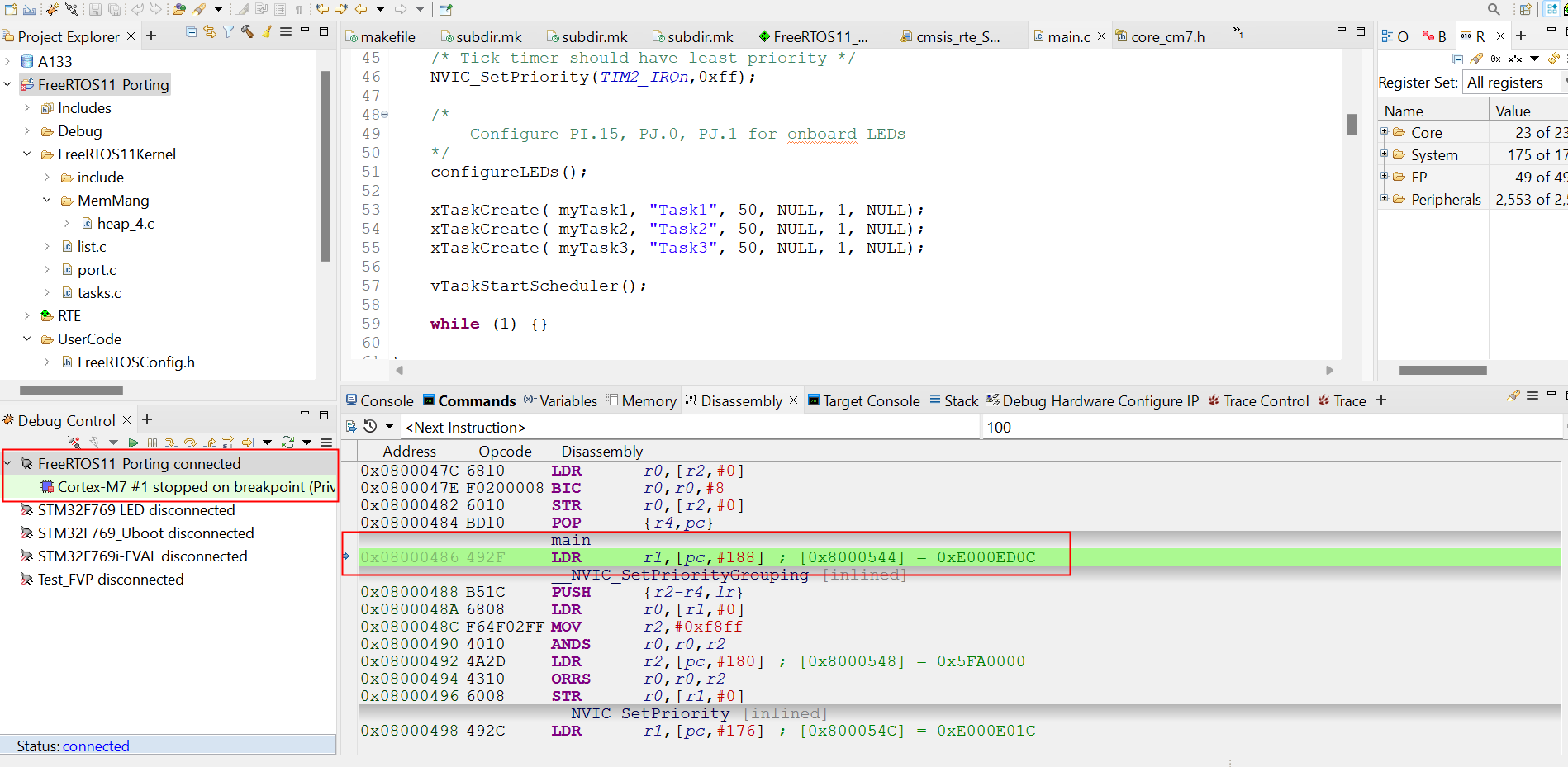

2、把AXF文件下载到开发板上，运行或调试，并查看开发板上LED灯的情况，如图4-2所示：

图4-2

五、讨论分析

1.S文件的中断向量函数中的“WEAK”字符的作用是什么？

图5-1

解答：

在C语言或汇编语言中，“WEAK”字符主要用于定义一个弱符号（Weak Symbol）。弱符号是一种特殊的符号，其定义允许在链接过程中被同名的强符号（Strong Symbol）覆盖。这在嵌入式系统开发中非常有用，尤其是在定义中断处理程序（Interrupt Service Routine，ISR）时。这种机制提高了代码的灵活性和模块化，是嵌入式系统开发中常用的技术。
