5.1 矢量缓冲区分析
功能点描述:
矢量缓冲区分析:分别实现点、线路和区的缓冲区,并输出结果区文件。
运行截图:

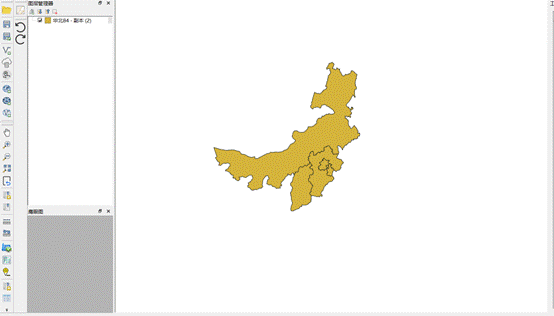

操作前:
图 89 示例数据
操作后:

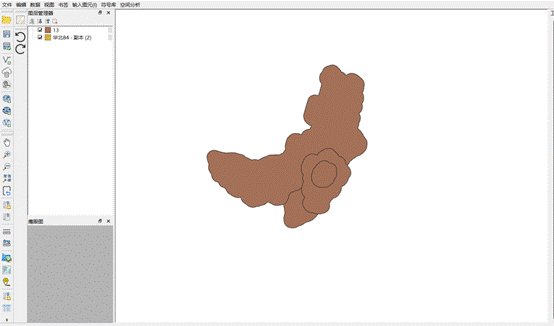

图 90 缓冲区结果
主要代码如下:
该代码是一个执行缓冲区分析的函数performBufferAnalysis。首先,它通过GDAL库注册所有驱动器,打开输入文件,获取输入图层,并创建输出文件和输出图层。接着,它使用OGRGeometryFactory创建一个用于缓冲区分析的几何对象(wkbPolygon)。然后,通过遍历输入图层的要素,获取每个要素的几何对象,并对几何对象执行缓冲区分析。缓冲距离和段数通过参数传递,生成缓冲区分析后的几何对象。
随后,创建输出要素,将缓冲区分析后的几何对象设置为输出要素的几何对象,并将输出要素写入输出图层。最后,释放内存,关闭输入文件和输出文件,弹出提示框告知用户缓冲区分析已完成。然后,通过QgsVectorLayer类将输出文件作为图层添加到QgsProject中,并刷新地图画布,以在地图中显示缓冲区分析的结果。
void ZoneAnalysis::performBufferAnalysis(const QString& inputFilePath, const QString& outputFilePath, double bufferDistance) { // 注册所有的驱动器 GDALAllRegister(); // 打开输入文件 GDALDataset* inputDataset = (GDALDataset*)GDALOpenEx(inputFilePath.toStdString().c_str(), GDAL_OF_VECTOR, nullptr, nullptr, nullptr); if (inputDataset == nullptr) { QMessageBox::critical(this, "错误", "无法打开输入文件!"); return; } // 获取输入图层 OGRLayer* inputLayer = inputDataset->GetLayer(0); // 创建输出文件 GDALDriver* driver = GetGDALDriverManager()->GetDriverByName("ESRI Shapefile"); GDALDataset* outputDataset = driver->Create(outputFilePath.toStdString().c_str(), 0, 0, 0, GDT_Unknown, nullptr); if (outputDataset == nullptr) { QMessageBox::critical(this, "错误", "无法创建输出文件!"); GDALClose(inputDataset); return; } // 创建输出图层 OGRLayer* outputLayer = outputDataset->CreateLayer("buffer", nullptr, wkbPolygon, nullptr); if (outputLayer == nullptr) { QMessageBox::critical(this, "错误", "无法创建输出图层!"); GDALClose(outputDataset); GDALClose(inputDataset); return; } // 创建缓冲区分析对象 OGRGeometryFactory::createGeometry(wkbPolygon); // 遍历输入图层的要素 inputLayer->ResetReading(); OGREnvelope envelope; while (OGRFeature* feature = inputLayer->GetNextFeature()) { OGRGeometry* geometry = feature->GetGeometryRef(); if (geometry != nullptr) { // 执行缓冲区分析 OGRGeometry* bufferGeometry = geometry->Buffer(bufferDistance, 30); // 创建输出要素 OGRFeature* outputFeature = OGRFeature::CreateFeature(outputLayer->GetLayerDefn()); outputFeature->SetGeometry(bufferGeometry); // 将输出要素写入输出图层 outputLayer->CreateFeature(outputFeature); // 释放内存 OGRFeature::DestroyFeature(outputFeature); OGRGeometryFactory::destroyGeometry(bufferGeometry); } // 释放内存 OGRFeature::DestroyFeature(feature); } // 释放资源 GDALClose(outputDataset); GDALClose(inputDataset); // 缓冲区分析完成后,关闭缓冲区框 this->close(); // 弹出提示框告知用户 QMessageBox::information(this, "提示", "缓冲区分析已完成!"); // 从输出路径打开shp QFileInfo fi(outputFilePath); if (!fi.exists()) { return; } QString layerBaseName = fi.baseName(); // 图层名称 QgsVectorLayer* vecLayer = new QgsVectorLayer(outputFilePath, layerBaseName); if (!vecLayer) { return; } if (!vecLayer->isValid()) { QMessageBox::information(0, "", "layer is invalid"); return; } QgsProject::instance()->addMapLayer(vecLayer); m_mapCanvas->refresh(); //m_mapCanvas->setExtent(vecLayer->extent()); //layers.append(vecLayer); //m_mapCanvas->setLayers(layers); //m_mapCanvas->refresh();
}
5.2 矢量裁剪分析
功能点描述:
矢量裁剪分析:分别用矩形、圆和任意多边形对矢量图层进行裁剪,并将裁剪结果输出到矢量文件。
运行截图:
操作前:

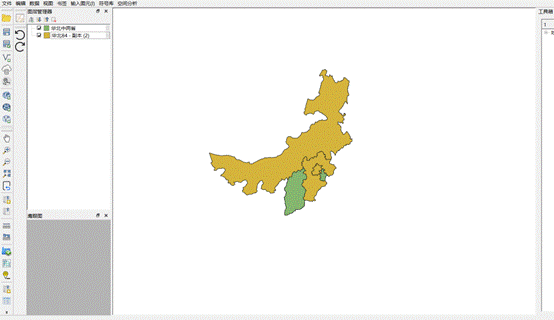

图 91 裁剪数据
操作后:

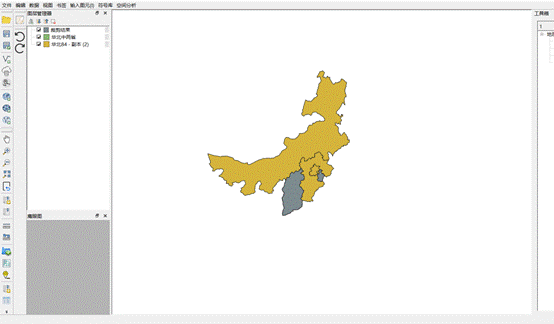

图 92 裁剪效果
主要代码:
这段代码是一个名为ZoneCut的类的成员函数,用于对两个矢量文件进行裁剪,并将裁剪后的结果输出到一个新的矢量文件中。首先,它初始化GDAL库。然后,通过打开两个输入文件,创建输出文件,以及获取相应的图层等操作,准备进行矢量文件的裁剪操作。如果打开输入文件或创建输出文件失败,则函数会提前返回。
在裁剪操作的过程中,它遍历第一个输入文件的每一个特征,获取其几何体,并为每个特征创建一个裁剪几何体的克隆。接着,将第二个输入文件的空间过滤器设置为裁剪几何体,遍历第二个输入文件的每一个特征,如果其几何体与裁剪几何体相交,则计算它们的交集,并将交集作为输出图层的一个特征。
最后,完成裁剪操作后,关闭输入文件和输出文件,清空输入和输出文件路径,同时关闭与裁剪相关的对话框。该函数主要实现了两个矢量文件的裁剪,将裁剪后的结果保存到一个新的矢量文件中,为用户提供了对地理数据进行空间裁剪的功能。
void ZoneCut::performZoneCut(const QString& inputFilePath1, const QString& inputFilePath2, const QString& outputFilePath)
{ GDALAllRegister(); // 打开第一个输入文件 QString inputFilePath1Utf8 = inputFilePath1.toUtf8(); GDALDataset* inputDataset1 = (GDALDataset*)GDALOpenEx(inputFilePath1.toStdString().c_str(), GDAL_OF_VECTOR, nullptr, nullptr, nullptr); if (inputDataset1 == nullptr) { // 处理打开文件失败的情况 return; } // 打开第二个输入文件 GDALDataset* inputDataset2 = (GDALDataset*)GDALOpenEx(inputFilePath2.toStdString().c_str(), GDAL_OF_VECTOR, nullptr, nullptr, nullptr); if (inputDataset2 == nullptr) { // 处理打开文件失败的情况 GDALClose(inputDataset1); return; } // 创建输出文件 GDALDriver* outputDriver = GetGDALDriverManager()->GetDriverByName("ESRI Shapefile"); GDALDataset* outputDataset = outputDriver->Create(outputFilePath.toStdString().c_str(), 0, 0, 0, GDT_Unknown, nullptr); if (outputDataset == nullptr) { // 处理创建文件失败的情况 GDALClose(inputDataset1); GDALClose(inputDataset2); return; } // 获取输入文件的第一个图层 OGRLayer* inputLayer1 = inputDataset1->GetLayer(0); // 获取输入文件的第二个图层 OGRLayer* inputLayer2 = inputDataset2->GetLayer(0); // 创建输出图层 OGRLayer* outputLayer = outputDataset->CreateLayer("result", inputLayer1->GetSpatialRef()->Clone(), inputLayer1->GetLayerDefn()->GetGeomType(), nullptr); // 获取第一个输入图层的几何体 OGRFeature* inputFeature1 = nullptr;//初始化输入文件1的特征指针。 while ((inputFeature1 = inputLayer1->GetNextFeature()) != nullptr) { OGRGeometry* inputGeometry1 = inputFeature1->GetGeometryRef(); OGRGeometry* cutGeometry = inputGeometry1->clone();//克隆输入文件1的特征的几何体 // 设置第二个输入图层的空间过滤器为被裁剪几何体 inputLayer2->SetSpatialFilter(cutGeometry); // 获取第二个输入图层的几何体 OGRFeature* inputFeature2 = nullptr; while ((inputFeature2 = inputLayer2->GetNextFeature()) != nullptr) { OGRGeometry* inputGeometry2 = inputFeature2->GetGeometryRef();// 获取输入文件2的特征的几何体。 if (inputGeometry2->Intersects(cutGeometry))//如果输入文件2的特征的几何体与裁剪几何体相交。 { OGRFeature* outputFeature = OGRFeature::CreateFeature(outputLayer->GetLayerDefn()); outputFeature->SetGeometry(inputGeometry2->Intersection(cutGeometry));//设置输出图层的特征的几何体为输入文件2的特征的几何体与裁剪几何体的交集。 outputLayer->CreateFeature(outputFeature); OGRFeature::DestroyFeature(outputFeature); } OGRFeature::DestroyFeature(inputFeature2); } OGRFeature::DestroyFeature(inputFeature1); OGRGeometryFactory::destroyGeometry(cutGeometry); } // 关闭数据集 GDALClose(inputDataset1); GDALClose(inputDataset2); GDALClose(outputDataset); // 关闭裁剪对话框 accept(); ui.InputlineEdit1->clear(); ui.InputlineEdit2->clear(); ui.OutputlineEdit->clear();
}
5.3 矢量转栅格
功能点描述:将矢量图转化为栅格图层显示挂树,并输出tiff文件。
操作及截图:
当点击输入图层按钮时,弹出文件选择对话框,用户可以选择输入的Shapefile文件。选择后,将文件路径显示在界面上的InputEdit文本框中。然后使用GDAL库打开选定的Shapefile文件,并获取第一个图层的字段名称,将这些字段名称添加到界面上的下拉框(comboBox)中供用户选择。

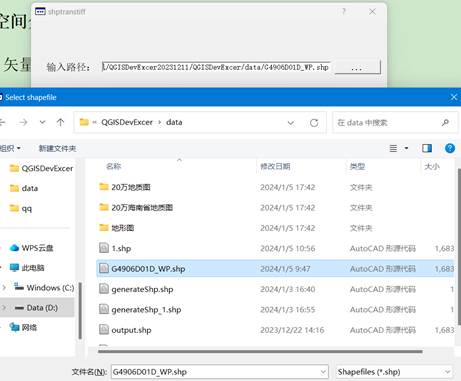

图 93 获取输入图层
选择属性的combobox是获取输入图层的属性字段作为矢量转换字段,之后点击输出输出图层按钮弹出文件保存对话框,用户可以选择输出的栅格文件(TIFF文件)的保存路径。选择后,将文件路径显示在界面上的OutputEdit文本框中。

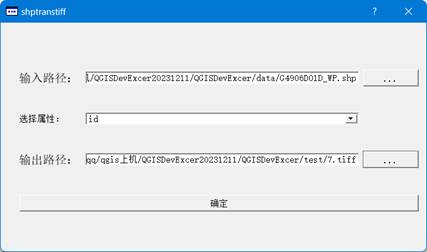

图 94 选定属性字段,确定输出路径
最后点击确定按钮时,开始进行转换操作。首先,获取输入和输出文件的路径以及用户选择的属性名称,注册GDAL驱动并打开输入Shapefile文件,获取输入Shapefile文件的第一个图层,并获取图层的空间范围和投影信息并创建一个栅格驱动,并创建一个指定大小的栅格数据集,用于保存转换后的栅格数据。根据图层的空间范围和大小,设置栅格数据集的地理转换参数(地理坐标系、像元大小等)。如果图层具有投影信息,将投影信息设置到栅格数据集中,设置好后创建一个包含要转换图层的数组,并设置转换选项。使用GDAL的GDALRasterizeLayers函数将图层转换为栅格数据。最后打开转换后的栅格文件,并将其添加到QGIS项目中进行显示。

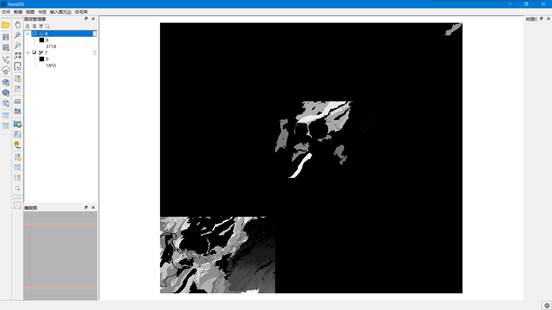

图 95 矢量转栅格成果
核心代码:
void shptranstiff::on_InputpushButton_clicked() { QString filePath = QFileDialog::getOpenFileName(nullptr, "Select shapefile", "", "Shapefiles (*.shp)"); ui.InputEdit->setText(filePath); GDALAllRegister(); // 注册GDAL驱动 // 打开输入数据集 GDALDataset* inputDataset = (GDALDataset*)GDALOpenEx(filePath.toUtf8().constData(), GDAL_OF_VECTOR, nullptr, nullptr, nullptr); if (inputDataset == nullptr) { QMessageBox::critical(this, "错误", "无法打开输入文件。"); return; } // 获取图层数量 int layerCount = inputDataset->GetLayerCount(); // 清空下拉框 ui.comboBox->clear(); // 获取选定图层索引 int selectedLayerIndex = 0; // 假设选择第一个图层 OGRLayer* selectedLayer = inputDataset->GetLayer(selectedLayerIndex); // 获取字段数量 int fieldCount = selectedLayer->GetLayerDefn()->GetFieldCount(); // 用属性名称填充下拉框 for (int i = 0; i < fieldCount; i++) { OGRFieldDefn* fieldDefn = selectedLayer->GetLayerDefn()->GetFieldDefn(i); const char* attributeName = fieldDefn->GetNameRef(); ui.comboBox->addItem(QString::fromUtf8(attributeName)); } // 关闭Shapefile GDALClose(inputDataset);
} void shptranstiff::on_OutputpushButton_clicked() { QString saveFilePath = QFileDialog::getSaveFileName(nullptr, "Save tiff file", "", "files (*.tiff)"); ui.OutputEdit->setText(saveFilePath);
} void shptranstiff::on_pushButton_clicked() { QString inputPath = ui.InputEdit->text(); QString outputPath = ui.OutputEdit->text(); // 获取选定的属性名称 QString attributeName = ui.comboBox->currentText(); // 检查是否选择了属性名称 if (attributeName.isEmpty()) { QMessageBox::critical(this, "错误", "请选择属性名称。"); return; } // 注册所有的驱动程序 GDALAllRegister(); // 打开矢量文件 GDALDataset* shpData = (GDALDataset*)GDALOpenEx(inputPath.toUtf8().constData(), GDAL_OF_VECTOR, nullptr, nullptr, nullptr); if (shpData == nullptr) { QMessageBox::critical(this, "Error", "Failed to open vector file."); return; } // 获取第一个图层 OGRLayer* shpLayer = shpData->GetLayer(0); OGREnvelope env; shpLayer->GetExtent(&env);//获取图层的坐标范围到env指向的内存中 int m_nImageWidth = 1440; int m_nImageHeight = 720; OGRSpatialReference* pOgrSRS = shpLayer->GetSpatialRef();//数据投影信息 char* pPrj = NULL; if (pOgrSRS == NULL) { QMessageBox::critical(this, "Error", "没有投影信息"); m_nImageHeight = (int)env.MaxX; m_nImageWidth = (int)env.MaxY; } else { pOgrSRS->exportToWkt(&pPrj); } // 创建栅格驱动 GDALDriver* poDriver = GetGDALDriverManager()->GetDriverByName("GTiff"); GDALDataset* poNewDS = poDriver->Create(outputPath.toStdString().c_str(), m_nImageWidth, m_nImageHeight, 1, GDT_Float32, NULL); double adfGeoTransform[6]; adfGeoTransform[0] = env.MinX;//左上角经度 adfGeoTransform[1] = (env.MaxX - env.MinX) / m_nImageWidth;//像元宽度(影像在宽度上的分辨率) adfGeoTransform[2] = 0; //如果影像是指北的, 这个参数的值为0 adfGeoTransform[3] = env.MaxY;//左上角纬度 adfGeoTransform[4] = 0; //如果影像是指北的, 这个参数的值为0。 adfGeoTransform[5] = (env.MinY - env.MaxY) / m_nImageHeight; //像元高度(影像在高度上的分辨率) GDALSetGeoTransform(poNewDS, adfGeoTransform); if (pOgrSRS != NULL) { poNewDS->SetProjection(pPrj); } int* pnbandlist = new int[1]; pnbandlist[0] = 1; OGRLayerH* player; player = new OGRLayerH[1]; player[0] = (OGRLayerH)shpLayer; char** papszOptions = NULL; papszOptions = CSLSetNameValue(papszOptions, "CHUNKSIZE", "1"); papszOptions = CSLSetNameValue(papszOptions, "ATTRIBUTE", attributeName.toUtf8().constData()); CPLErr err = GDALRasterizeLayers((GDALDatasetH)poNewDS, 1, pnbandlist, 1, player,NULL, NULL, NULL, papszOptions, NULL, NULL); GDALClose(shpData); GDALClose(poNewDS); GDALDestroyDriverManager(); delete[]player; delete[]pnbandlist; close(); QMessageBox::information(this, "成功", "栅格文件转换完成。"); // 打开转换后的栅格文件 QFileInfo fi(outputPath); if (!fi.exists()) { return; } QString layerBaseName = fi.baseName(); // 图层名称 QgsRasterLayer* rasterLayer = new QgsRasterLayer(outputPath, layerBaseName); if (!rasterLayer->isValid()) { QMessageBox::critical(this, "Error", "Failed to load raster layer."); return; } // 展示图层 QgsProject::instance()->addMapLayer(rasterLayer); }
5.4 栅格计算器
功能点描述:编写一个具有加、减、乘、除、对数、指数计算功能的栅格图层计算工具,计算结果以tiff格式的栅格文件输出。
操作及截图:
通过单击输入栅格图层按钮,调用on_InputpushButton_clicked()函数。函数中使用QFileDialog::getOpenFileName()函数打开文件对话框,让用户选择输入的TIFF文件。选择完成后,将文件路径显示在inputedit文本框中。然后使用GDAL库打开输入的TIFF图像文件,并将其作为GDAL数据集(GDALDataset)存储在inputDataset指针中。
之后通过组合框comboBox选择要计算的波段号。波段号从1开始,通过循环将波段号添加到组合框中。在计算表达式中输入进行计算的表达式;选择保存计算结果的位置:通过单击"OutputpushButton"按钮,调用on_OutputpushButton_clicked()函数。函数中使用QFileDialog::getSaveFileName()函数打开文件对话框,让用户选择保存计算结果的位置和文件名。选择完成后,将文件路径显示在outputedit文本框中。
最后点击"计算"按钮:通过单击"pushButton"按钮,调用on_pushButton_clicked()函数。函数中获取输入文件路径、输出文件路径和计算表达式。然后使用GDAL库打开输入的TIFF图像文件,并创建输出的TIFF图像文件。
图 96 栅格计算器演示界面
图 97 进行计算的源图层

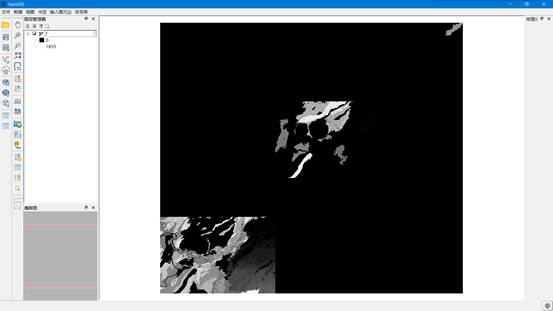

图 98 栅格计算后的成果
核心代码:
void tiffcalculator::on_InputpushButton_clicked() { QString filePath = QFileDialog::getOpenFileName(nullptr, "Select tiff", "", "Shapefiles (*.img *.tif *.tiff)"); ui.inputedit->setText(filePath); GDALAllRegister(); // 注册GDAL驱动 // 打开输入数据集 GDALDataset* inputDataset = (GDALDataset*)GDALOpen(filePath.toUtf8().constData(), GA_ReadOnly); if (inputDataset == nullptr) { QMessageBox::critical(this, "错误", "无法打开输入文件。"); return; } // 使用波段号填充组合框 int bandCount = inputDataset->GetRasterCount(); ui.comboBox->clear(); for (int i = 1; i <= bandCount; ++i) { ui.comboBox->addItem(QString::number(i)); } GDALClose(inputDataset);
} void tiffcalculator::on_OutputpushButton_clicked() { QString saveFilePath = QFileDialog::getSaveFileName(nullptr, "Save tiff file", "", "files (*.tiff)"); ui.outputedit->setText(saveFilePath);
} void tiffcalculator::on_pushButton_clicked() { QString inputPath = ui.inputedit->text(); QString outputPath = ui.outputedit->text(); QString expression = ui.calculatelineEdit->text(); int selectedBand = ui.comboBox->currentText().toInt(); // 获取选择的波段号 GDALAllRegister(); // 注册GDAL驱动 // 打开输入图层 GDALDataset* inputDataset = (GDALDataset*)GDALOpen(inputPath.toUtf8().constData(), GA_ReadOnly); if (inputDataset == nullptr) { QMessageBox::critical(this, "错误", "打开输入图层失败"); return; } // 创建输出图层 GDALDriver* outputDriver = GetGDALDriverManager()->GetDriverByName("GTiff"); GDALDataset* outputDataset = outputDriver->Create(outputPath.toUtf8().constData(),inputDataset->GetRasterXSize(),inputDataset->GetRasterYSize(),1,GDT_Float32,nullptr); if (outputDataset == nullptr) { QMessageBox::critical(this, "错误", "创建输出图层失败"); GDALClose(inputDataset); return; } // 获取输入图层的宽度和高度 int width = inputDataset->GetRasterXSize(); int height = inputDataset->GetRasterYSize(); // 读取输入图层数据 float* inputData = new float[width * height]; inputDataset->GetRasterBand(selectedBand)->RasterIO(GF_Read, 0, 0, width, height, inputData, width, height, GDT_Float32, 0, 0); // 计算 float* outputData = new float[width * height]; for (int i = 0; i < width * height; ++i) { float x = inputData[i]; float result = evaluateExpression(expression, x); if (std::isnan(result)) { QMessageBox::critical(this, "错误", "无效的表达式"); delete[] inputData; delete[] outputData; GDALClose(inputDataset); GDALClose(outputDataset); return; } outputData[i] = result; } // 将计算结果写入输出图层 outputDataset->GetRasterBand(1)->RasterIO(GF_Write, 0, 0, width, height, outputData, width, height, GDT_Float32, 0, 0); // 释放内存并关闭文件 delete[] inputData; delete[] outputData; GDALClose(inputDataset); GDALClose(outputDataset); close(); QMessageBox::information(this, "成功", "计算完成!"); // 打开计算后的栅格文件 QFileInfo fi(outputPath); if (!fi.exists()) { return; } QString layerBaseName = fi.baseName(); // 图层名称 QgsRasterLayer* rasterLayer = new QgsRasterLayer(outputPath, layerBaseName); if (!rasterLayer->isValid()) { QMessageBox::critical(this, "错误", "打开文件失败"); return; } // 展示图层 QgsProject::instance()->addMapLayer(rasterLayer);
}
