Pandas 掌握Matplotlib基础绘图①

欢迎使用Matplotlib进行基础绘图

Matplotlib是Python中一个强大的绘图库，本文将结合具体代码示例，详细介绍Matplotlib的基础绘图功能，包括单图绘制、子图绘制、绘图样式修改、中文显示设置以及不同图表类型的绘制等。

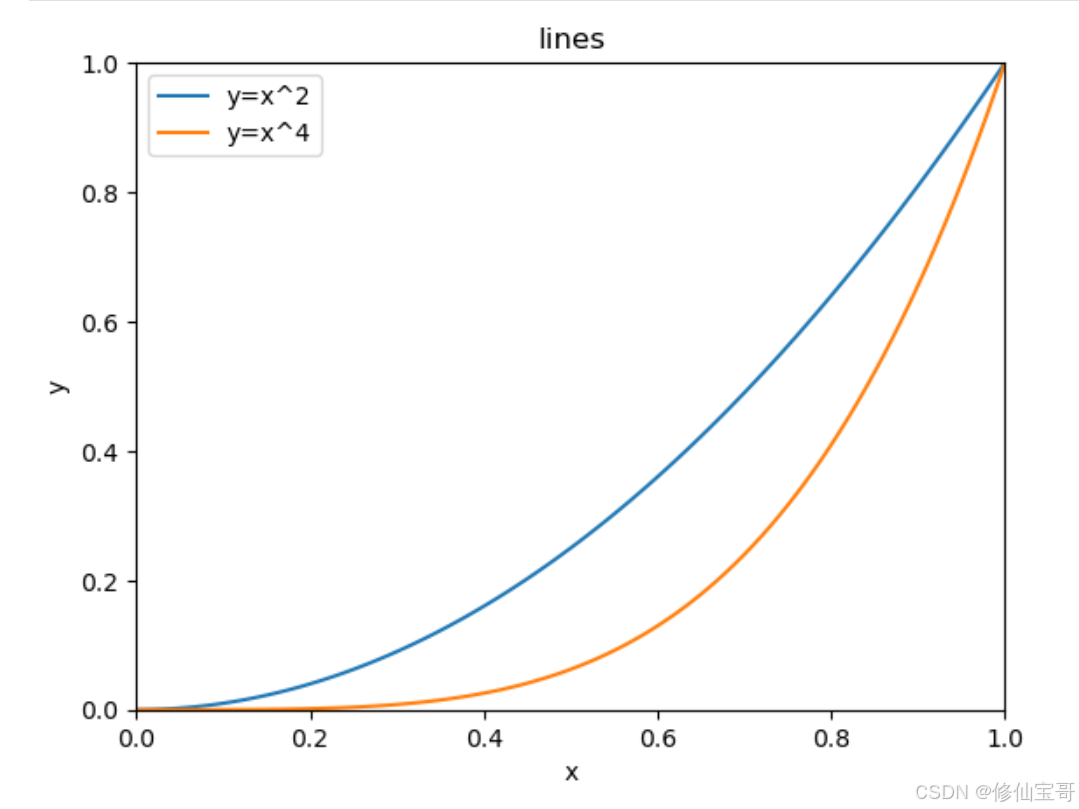

单图绘制（代码5 - 1）

import numpy as np
import matplotlib.pyplot as plt
# %matplotlib inline表示在行中显示图片，在命令行运行报错
data = np.arange(0, 1.1, 0.01)
plt.title('lines')  # 添加标题
plt.xlabel('x')  # 添加x轴的名称
plt.ylabel('y')  # 添加y轴的名称
plt.xlim((0, 1))  # 确定x轴范围
plt.ylim((0, 1))  # 确定y轴范围
plt.xticks([0, 0.2, 0.4, 0.6, 0.8, 1])  # 规定x轴刻度
plt.yticks([0, 0.2, 0.4, 0.6, 0.8, 1])  # 确定y轴刻度
plt.plot(data, data ** 2)  # 添加y=x^2曲线
plt.plot(data, data ** 4)  # 添加y=x^4曲线
plt.legend(['y=x^2', 'y=x^4'])
plt.savefig('./y=x^2.jpg')
plt.show()

结果

代码解析：

• np.arange(0, 1.1, 0.01)：生成从0到1（包含0，不包含1.1），步长为0.01的一维数组。

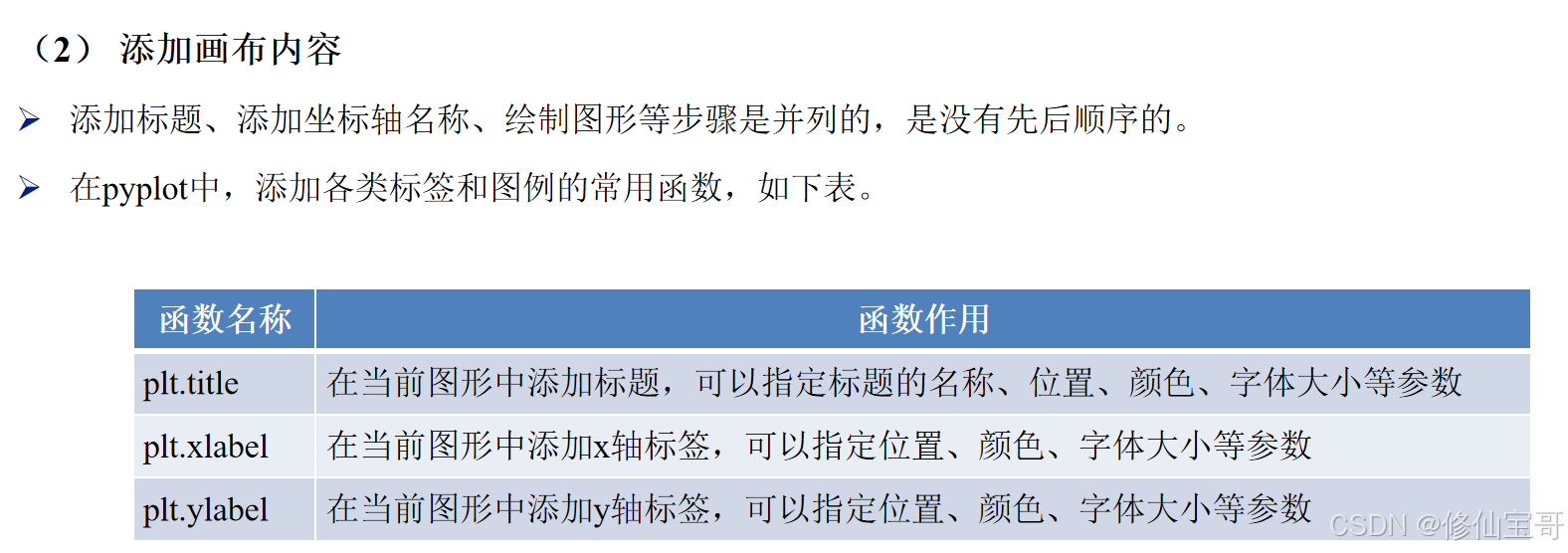

• plt.title()：为图表添加标题。
• plt.xlabel() 和 plt.ylabel()：分别为x轴和y轴添加名称。

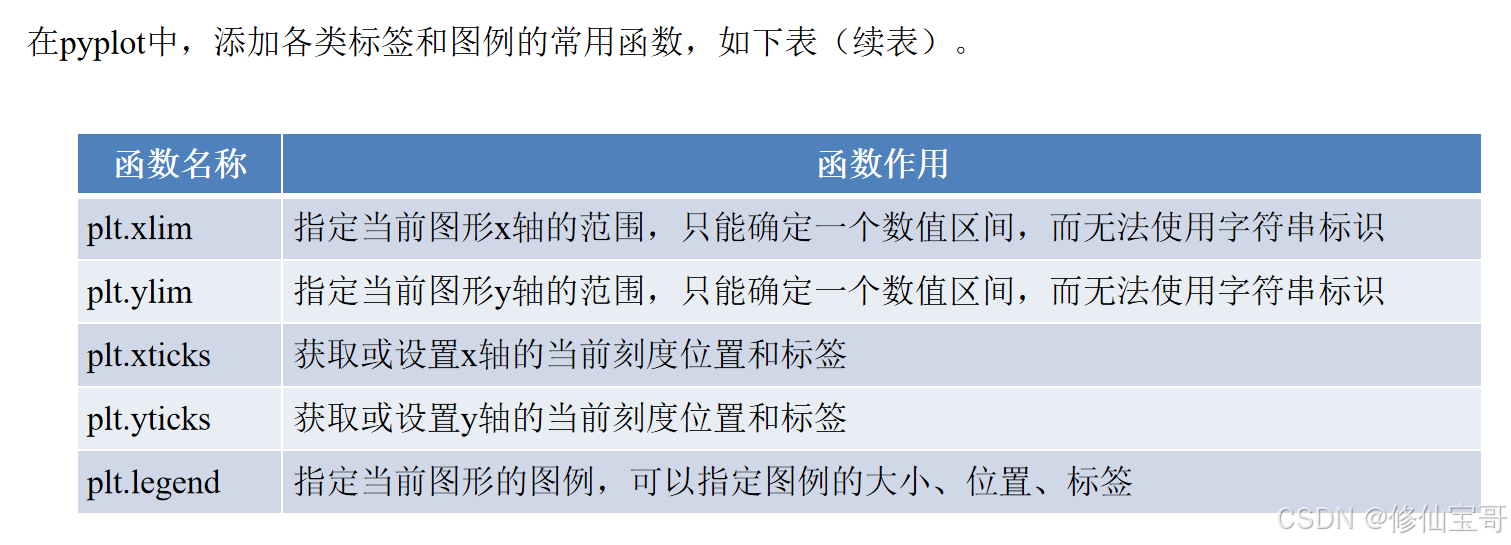

• plt.xlim() 和 plt.ylim()：设置x轴和y轴的显示范围。
• plt.xticks() 和 plt.yticks()：规定x轴和y轴的刻度。
• plt.plot()：绘制曲线，这里分别绘制了 y = x^2 和 y = x^4 两条曲线。
• plt.legend()：添加图例，用于区分不同的曲线。

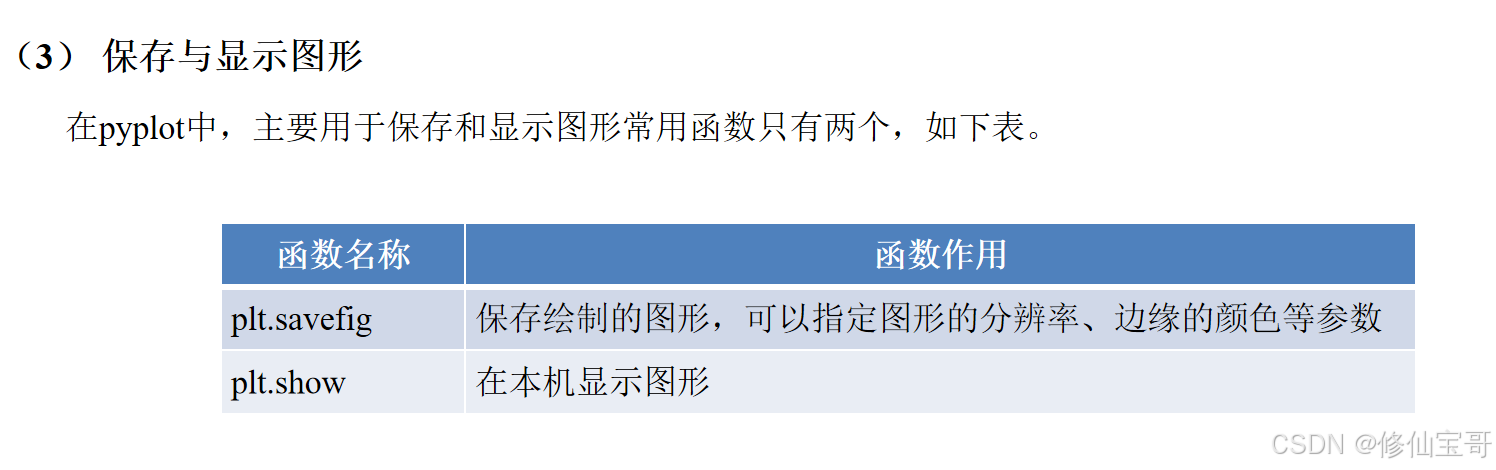

• plt.savefig()：将绘制的图表保存为图片。
• plt.show()：显示图表。

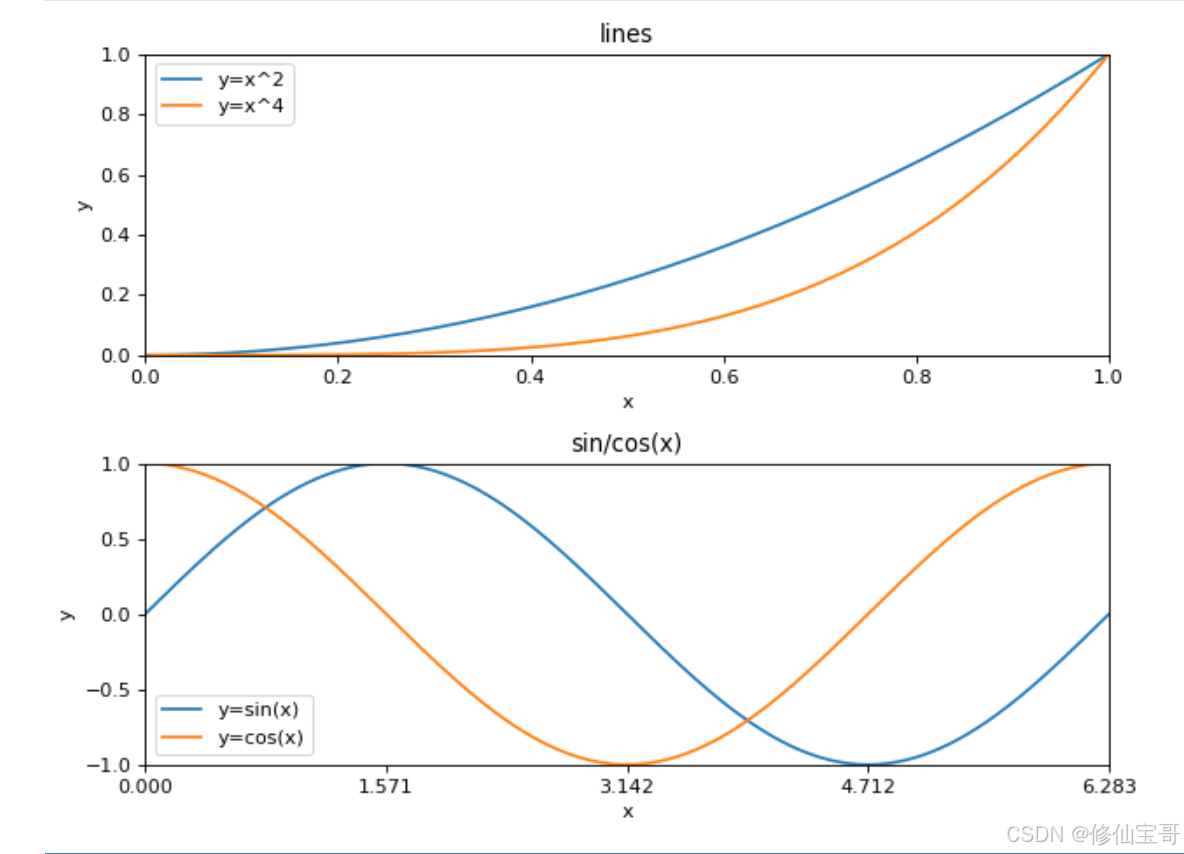

子图绘制（代码5 - 2）

x = np.arange(0, np.pi * 2, 0.01)
# 第一幅子图
p1 = plt.figure(figsize=(8, 6), dpi=80)  # 确定画布大小
# 创建一个2行1列的子图，并开始绘制第一幅
ax1 = p1.add_subplot(2, 1, 1)
plt.title('lines')  # 添加标题
plt.xlabel('x')  # 添加x轴的名称
plt.ylabel('y')  # 添加y轴的名称
plt.xlim((0, 1))  # 确定x轴范围
plt.ylim((0, 1))  # 确定y轴范围
plt.xticks([0, 0.2, 0.4, 0.6, 0.8, 1])  # 规定x轴刻度
plt.yticks([0, 0.2, 0.4, 0.6, 0.8, 1])  # 确定y轴刻度
plt.plot(x, x ** 2)  # 添加y=x^2曲线
plt.plot(x, x ** 4)  # 添加y=x^4曲线
plt.legend(['y=x^2', 'y=x^4'])
# 第二幅子图
ax2 = p1.add_subplot(2, 1, 2)  # 开始绘制第二幅
plt.title('sin/cos(x)')  # 添加标题
plt.xlabel('x')  # 添加x轴的名称
plt.ylabel('y')  # 添加y轴的名称
plt.xlim((0, np.pi * 2))  # 确定x轴范围
plt.ylim((-1, 1))  # 确定y轴范围
plt.xticks([0, np.pi / 2, np.pi, np.pi * 1.5, np.pi * 2])  # 规定x轴刻度
plt.yticks([-1, -0.5, 0, 0.5, 1])  # 确定y轴刻度
plt.plot(x, np.sin(x))  # 添加sin(x)曲线
plt.plot(x, np.cos(x))  # 添加cos(x)曲线
plt.legend(['y=sin(x)', 'y=cos(x)'])
plt.tight_layout()  # 调整两个子图间距
plt.savefig('../tmp/sincos(x).jpg')
plt.show()

结果

代码解析：

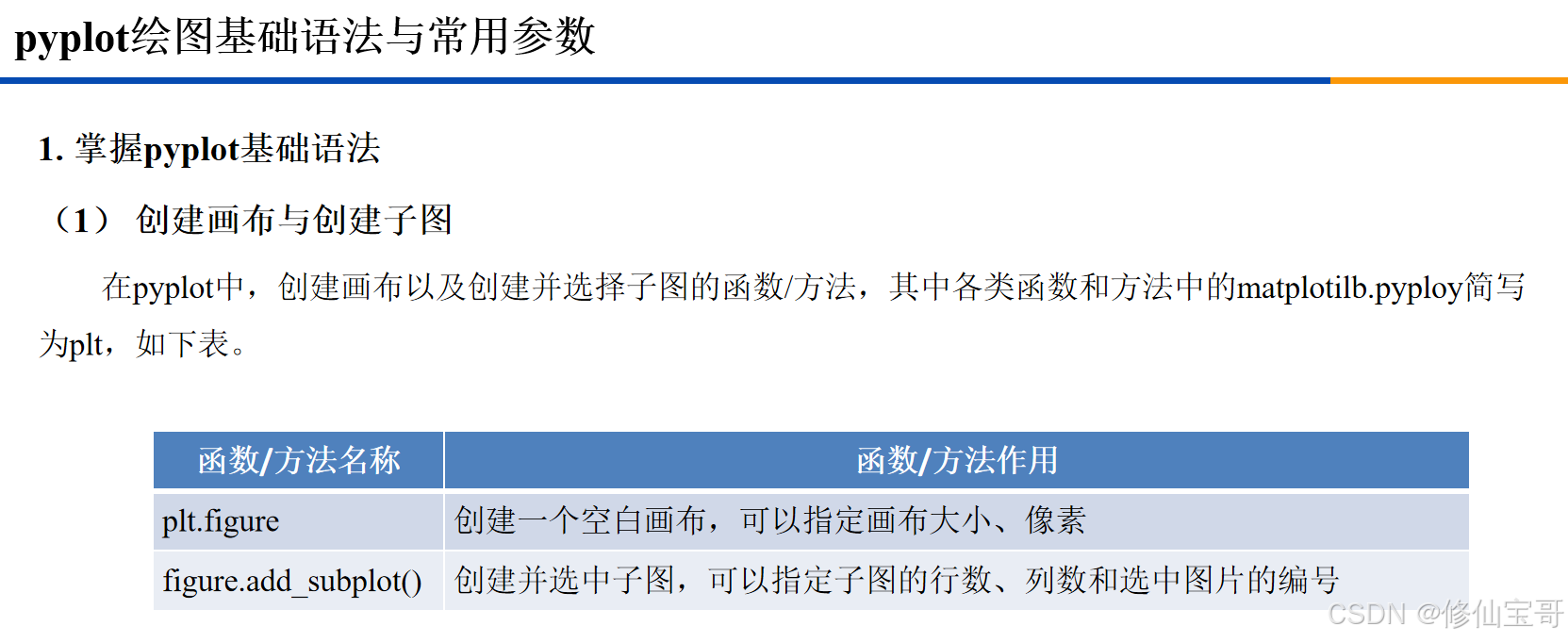

• plt.figure(figsize=(8, 6), dpi=80)：创建一个大小为8x6英寸，分辨率为80dpi的画布。
• p1.add_subplot(2, 1, 1)：将画布划分为2行1列的子图布局，并选择第1个子图进行绘制。
• 后续的标题、轴名称、范围、刻度设置以及曲线绘制与单图绘制类似。
• plt.tight_layout()：调整子图之间的间距，避免子图重叠。

绘图样式修改（代码5 - 3）

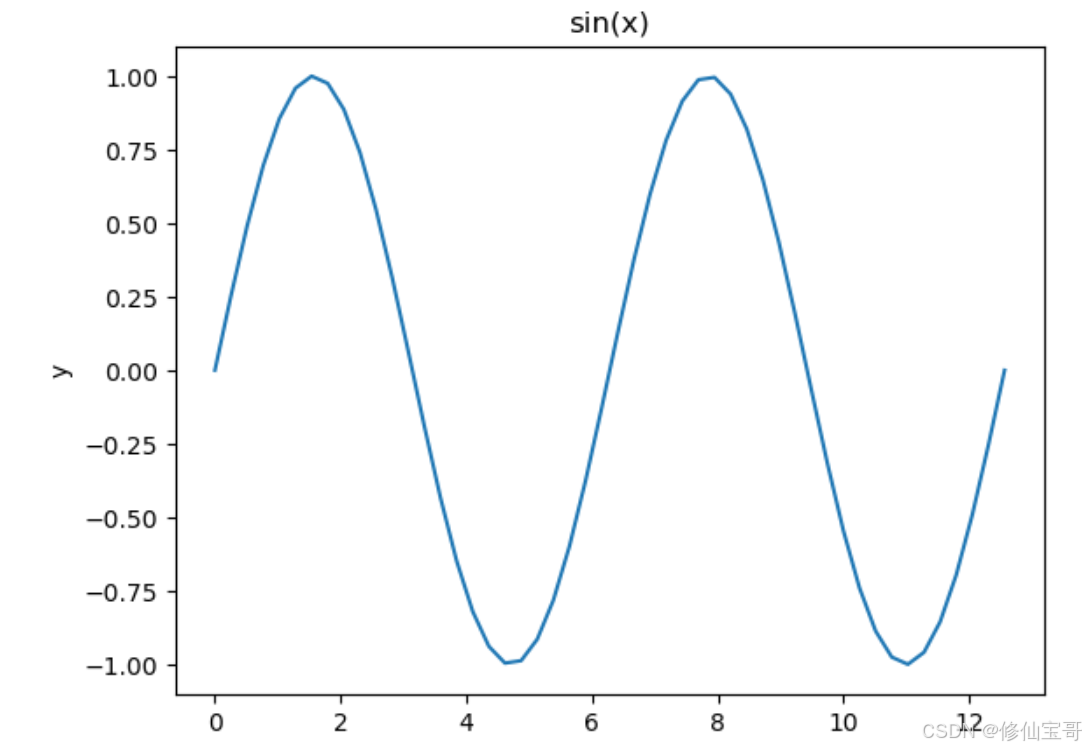

# 原图
x = np.linspace(0, 4 * np.pi)  # 生成x轴数据
y = np.sin(x)  # 生成y轴数据
plt.plot(x, y, label='$sin(x)$')  # 绘制sin曲线图
plt.title('sin(x)')
plt.xlabel('x')
plt.ylabel('y')
plt.show()# 修改rc参数后的图

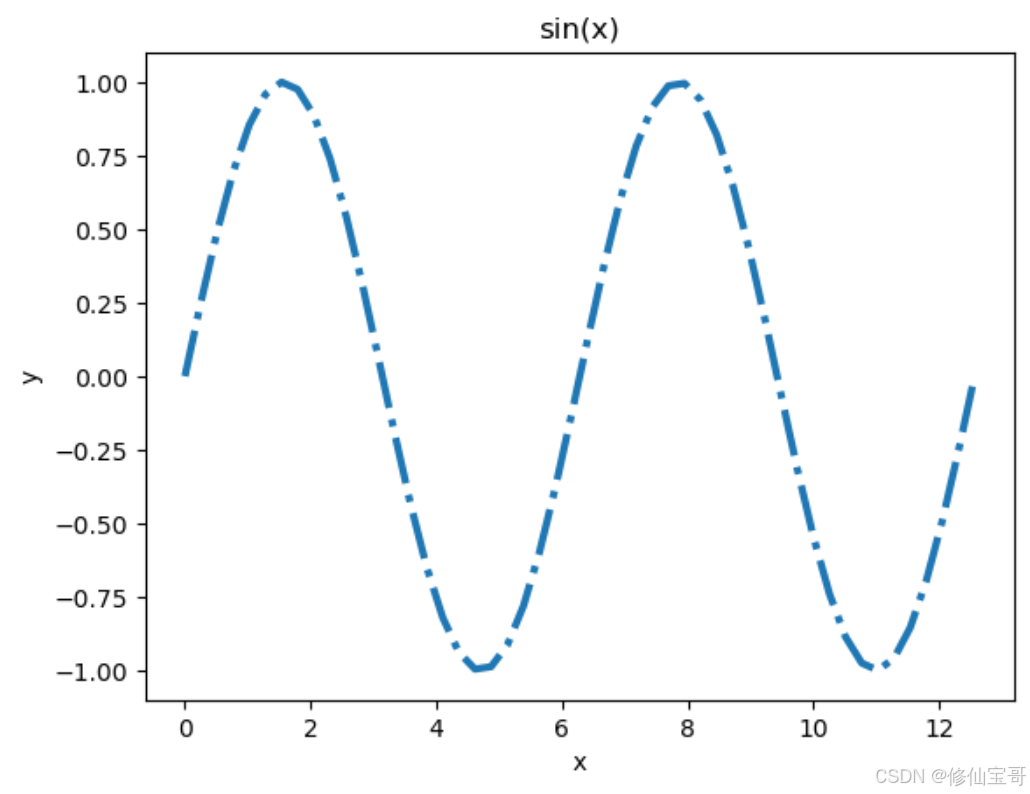

plt.rcParams['lines.linestyle'] = '-.'
plt.rcParams['lines.linewidth'] = 3
plt.plot(x, y, label='$sin(x)$')  # 绘制三角函数
plt.title('sin(x)')
plt.xlabel('x')
plt.ylabel('y')
plt.show()

结果

代码解析：

• np.linspace(0, 4 * np.pi)：生成从0到 4 * np.pi 之间均匀分布的50个点的一维数组。

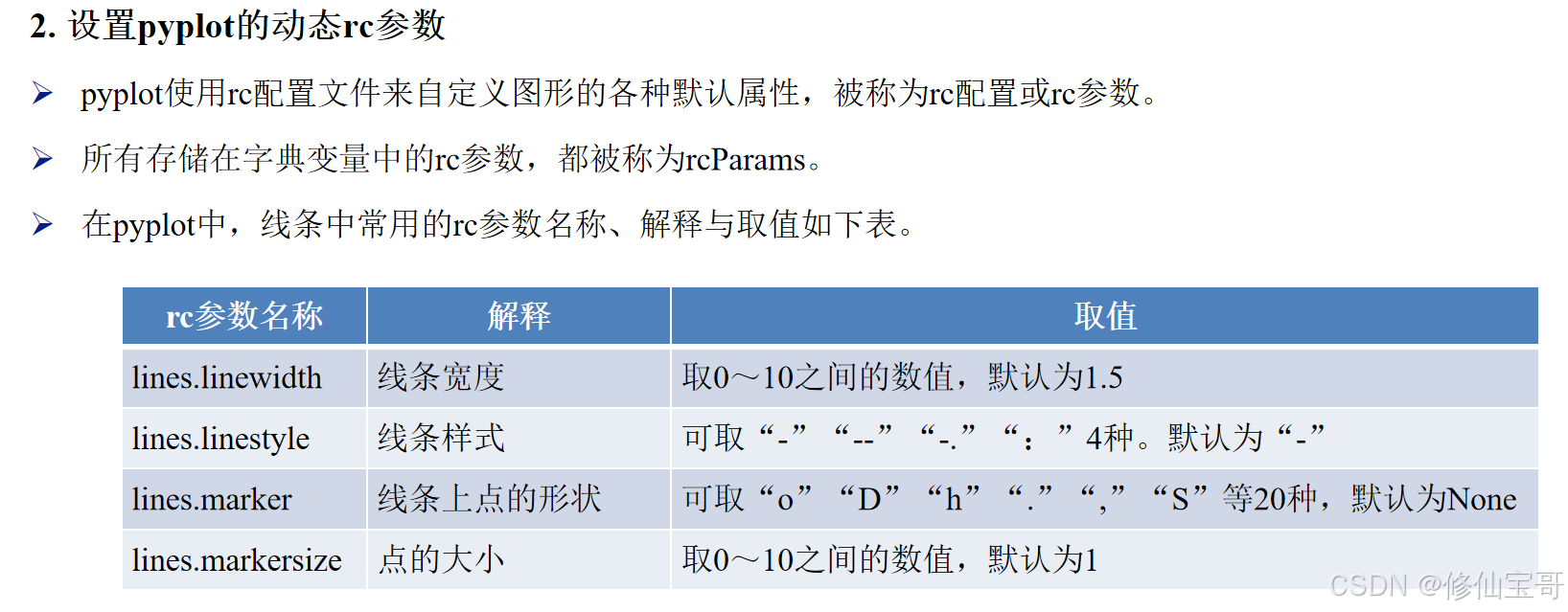

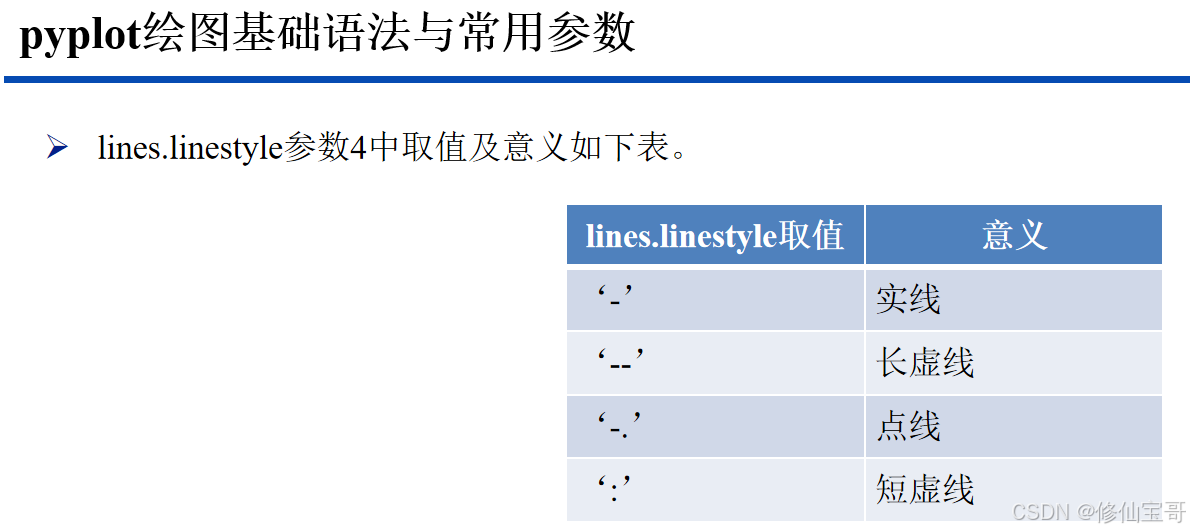

• plt.rcParams：用于修改全局的绘图参数，这里分别修改了线条的样式为点划线（`-.'）和宽度为3。

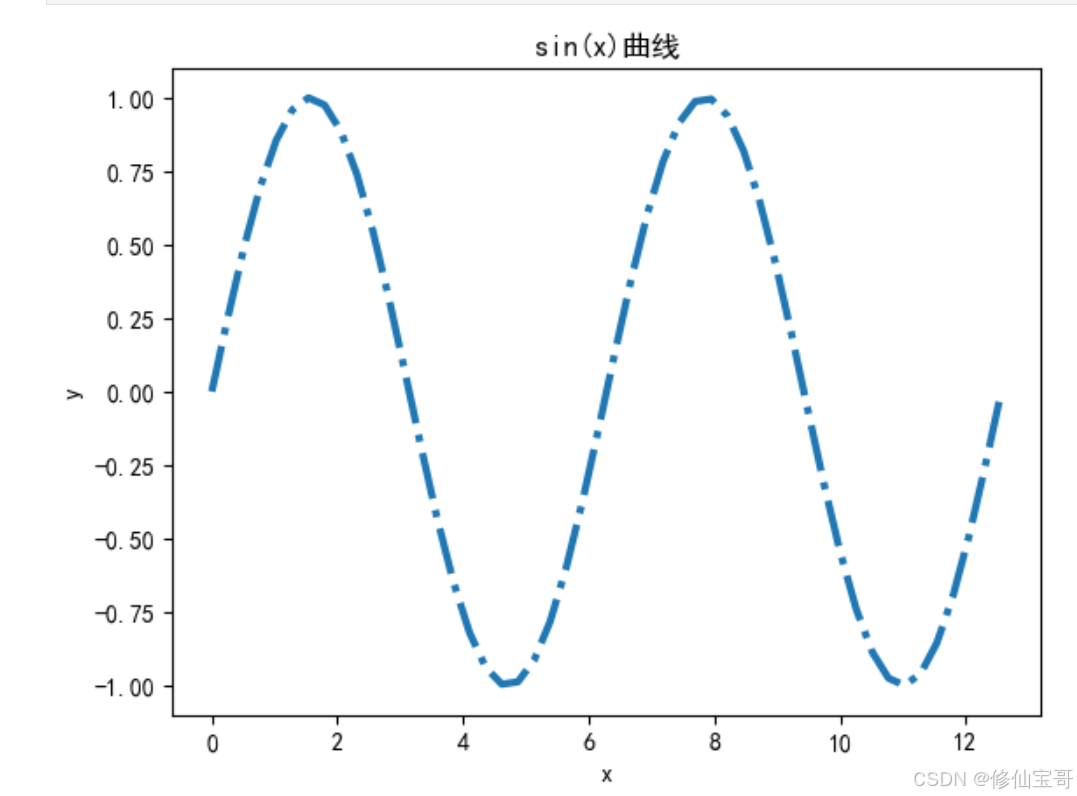

中文显示设置（代码5 - 4）

import matplotlib
import matplotlib.pyplot as plt
import numpy as np# 生成数据
x = np.linspace(0, 4 * np.pi)
y = np.sin(x)# 设置中文字体
matplotlib.rcParams['font.sans-serif'] = 'SimHei'  # 设置字体为黑体
matplotlib.rcParams['axes.unicode_minus'] = False   # 正常显示负号plt.plot(x, y, label='$sin(x)$')  # 绘制三角函数
plt.title('sin(x)曲线')
plt.xlabel('x')
plt.ylabel('y')
plt.show()

结果

代码解析：

• 由于默认字体不支持中文，直接设置中文标题会显示乱码。
• plt.rcParams['font.sans-serif'] = 'SimHei'：设置字体为黑体，以支持中文显示。
• plt.rcParams['axes.unicode_minus'] = False：解决负号显示问题。

不同图表类型绘制

散点图

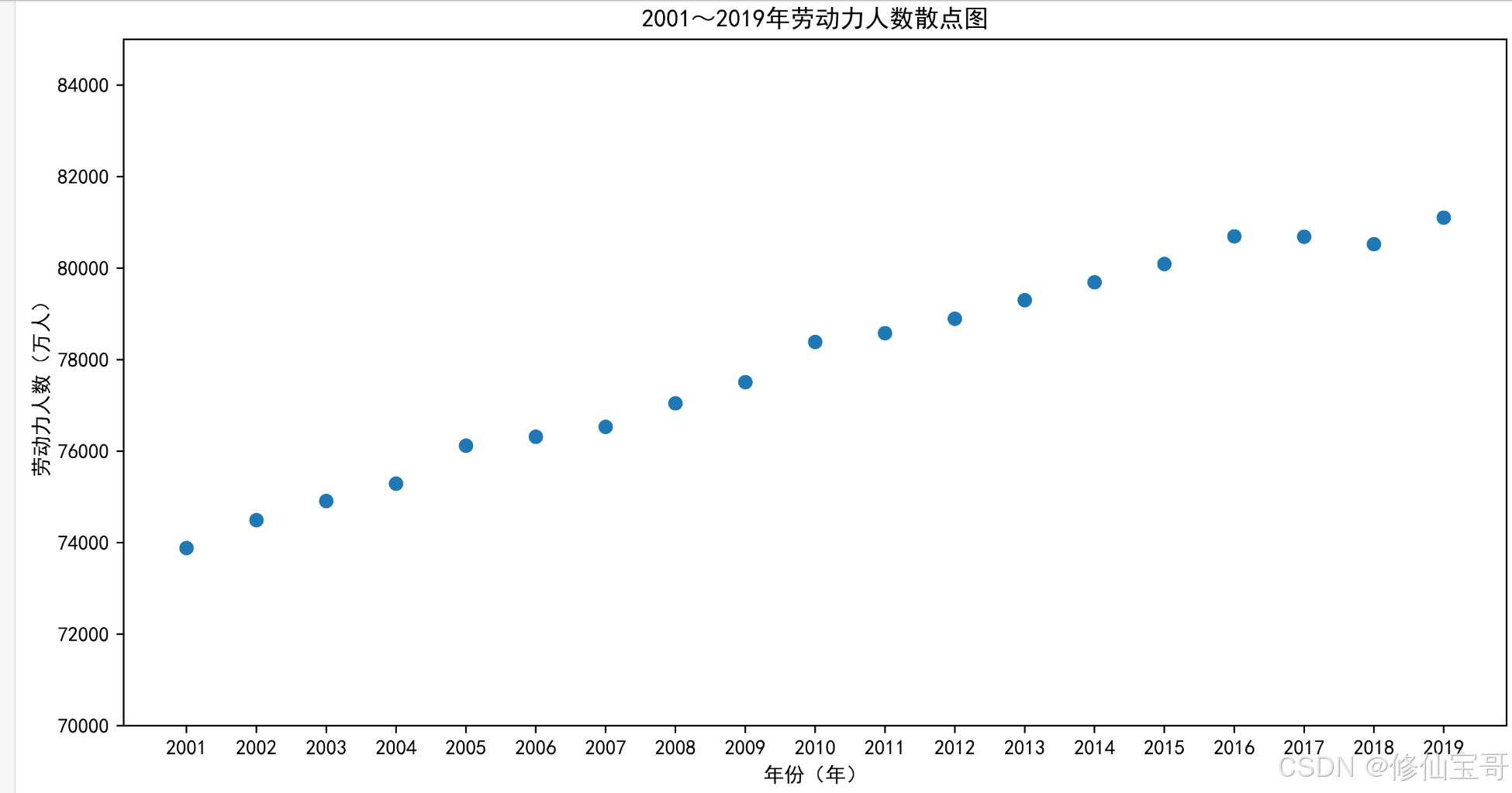

劳动力人数散点图（代码5 - 5）

import numpy as np
import matplotlib.pyplot as plt
plt.rcParams['font.sans-serif'] = 'SimHei'  # 设置中文显示
plt.rcParams['axes.unicode_minus'] = False
data = np.load('./2001-2019年劳动力与就业人员数据.npz',encoding='ASCII', allow_pickle=True)
columns = data['arr_0']  # 提取其中的columns数组，视为数据的标签
values = data['arr_1']  # 提取其中的values数组，视为数据的存在位置
plt.figure(figsize=(12, 6), dpi=1080)  # 设置画布
plt.scatter(values[:, 0], values[:, 1], marker='o')  # 绘制散点图
plt.xlabel('年份（年）')
plt.ylabel('劳动力人数（万人）')
plt.ylim(70000, 85000)  # 设置y轴范围
plt.xticks(range(2001, 2020, 1), labels=values[:, 0])
plt.title('2001～2019年劳动力人数散点图')  # 添加图表标题
plt.show()

结果

代码解析：

• np.load()：加载 .npz 格式的数据文件。

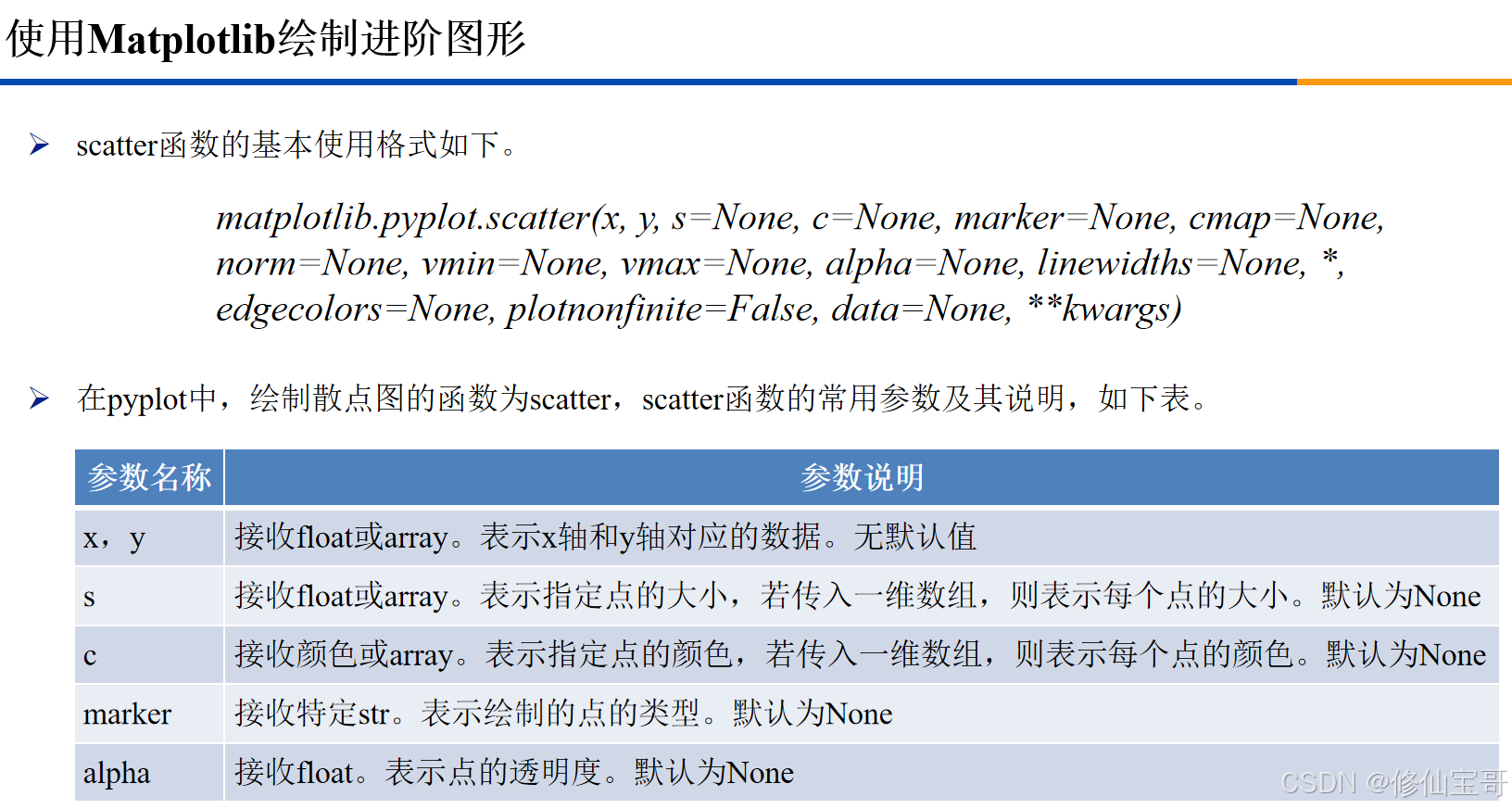

• plt.scatter()：绘制散点图，marker='o' 表示使用圆形标记。

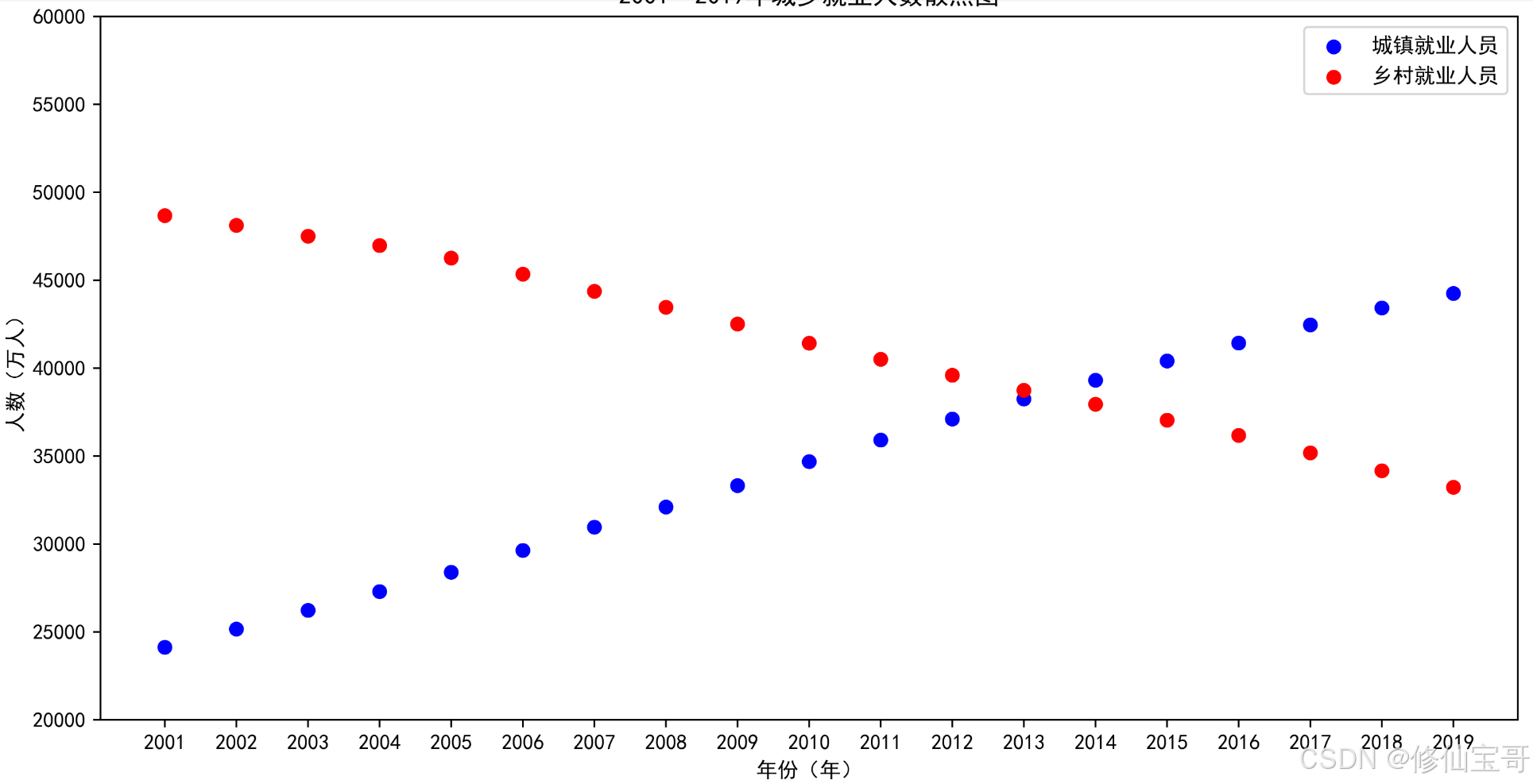

城乡就业人数散点图（代码5 - 6）

p = plt.figure(figsize=(12, 6), dpi=1080)  # 设置画布
# 绘制散点图1
plt.scatter(values[:, 0], values[:, 3], marker='o', c='b')
# 绘制散点图2
plt.scatter(values[:, 0], values[:, 4], marker='o', c='r')
plt.xlabel('年份（年）')
plt.ylabel('人数（万人）')
plt.ylim(20000, 60000)  # 设置y轴范围
plt.xticks(range(2001, 2020, 1), labels=values[:, 0])
plt.legend(['城镇就业人员', '乡村就业人员'])  # 设置图例
plt.title('2001～2019年城乡就业人数散点图')  # 添加图表标题
plt.show()

结果

代码解析：

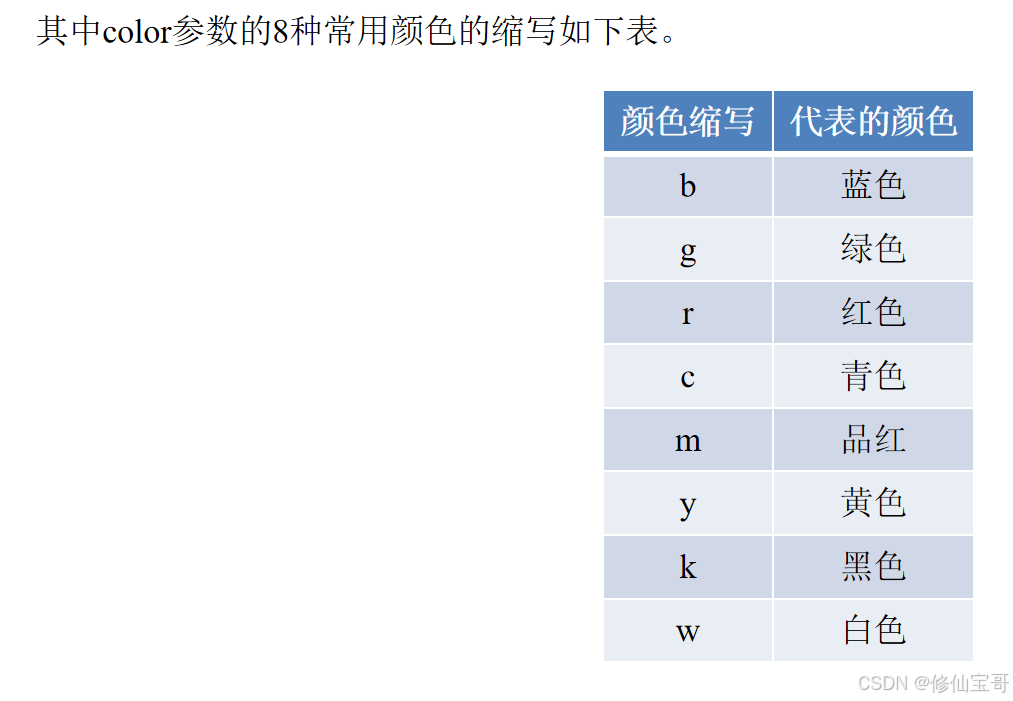

• 绘制了两个散点图，分别表示城镇和乡村就业人员数量，c='b' 和 c='r' 分别表示蓝色和红色。

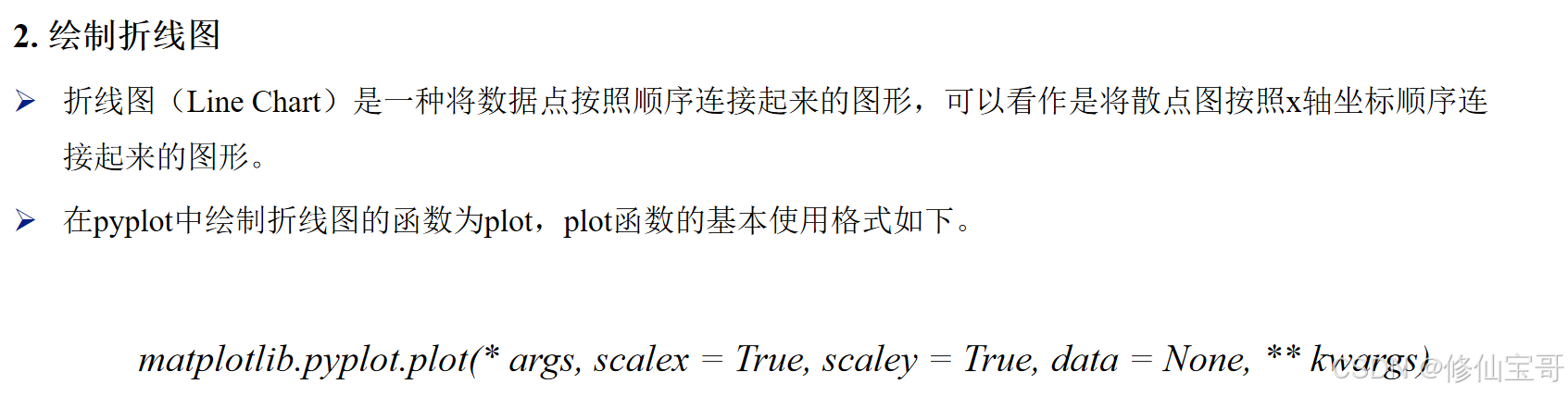

折线图

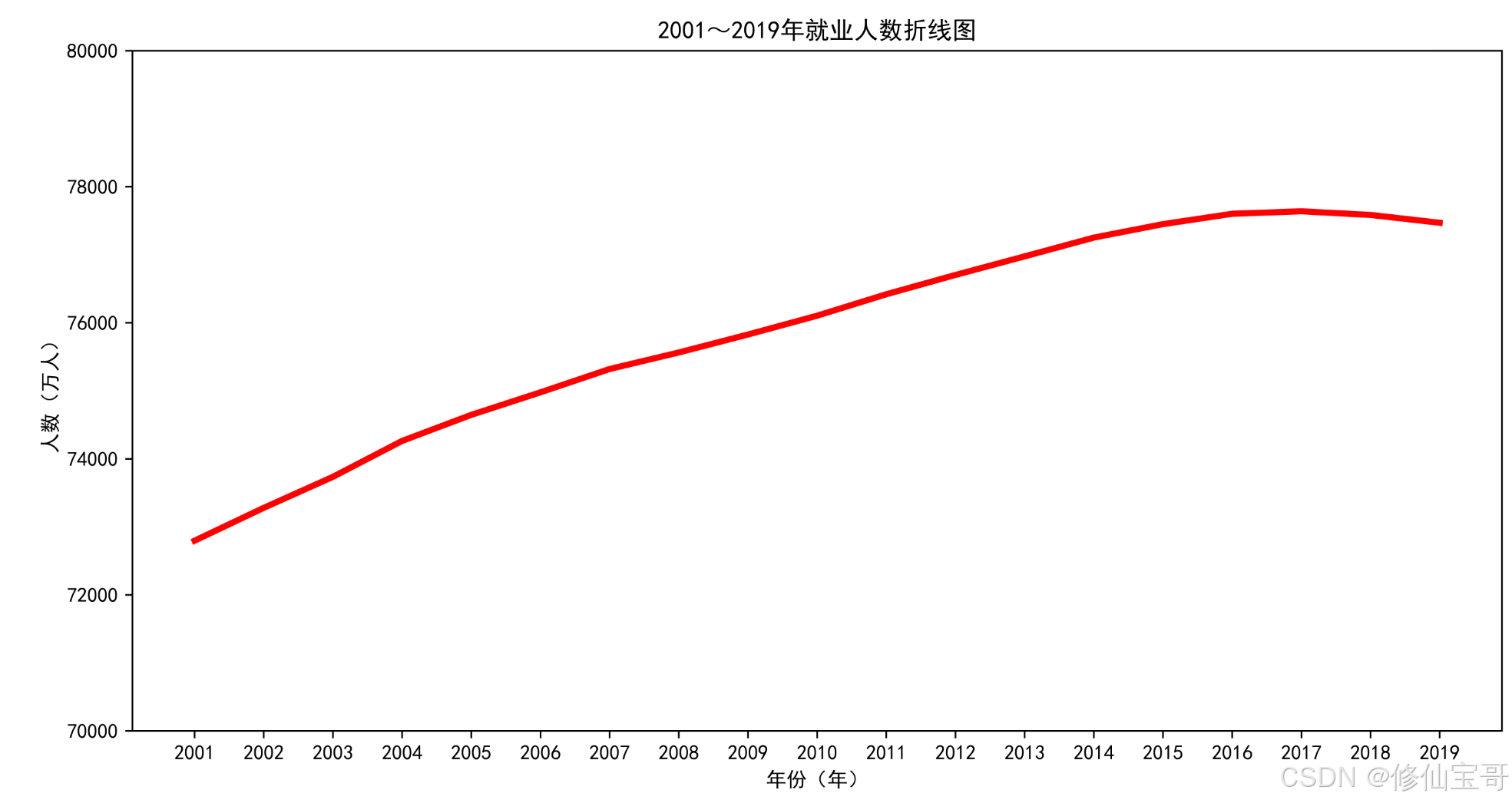

就业人数折线图（代码5 - 7）

p = plt.figure(figsize=(12, 6), dpi=1080)  #设置画布
plt.plot(values[:, 0], values[:, 2], color='r', linestyle='-')
plt.xlabel('年份（年）')
plt.ylabel('人数（万人）')
plt.ylim(70000, 80000)  # 设置y轴范围
plt.xticks(range(2001, 2020, 1), labels=values[:, 0])
plt.title('2001～2019年就业人数折线图')
plt.show()

结果

代码解析：

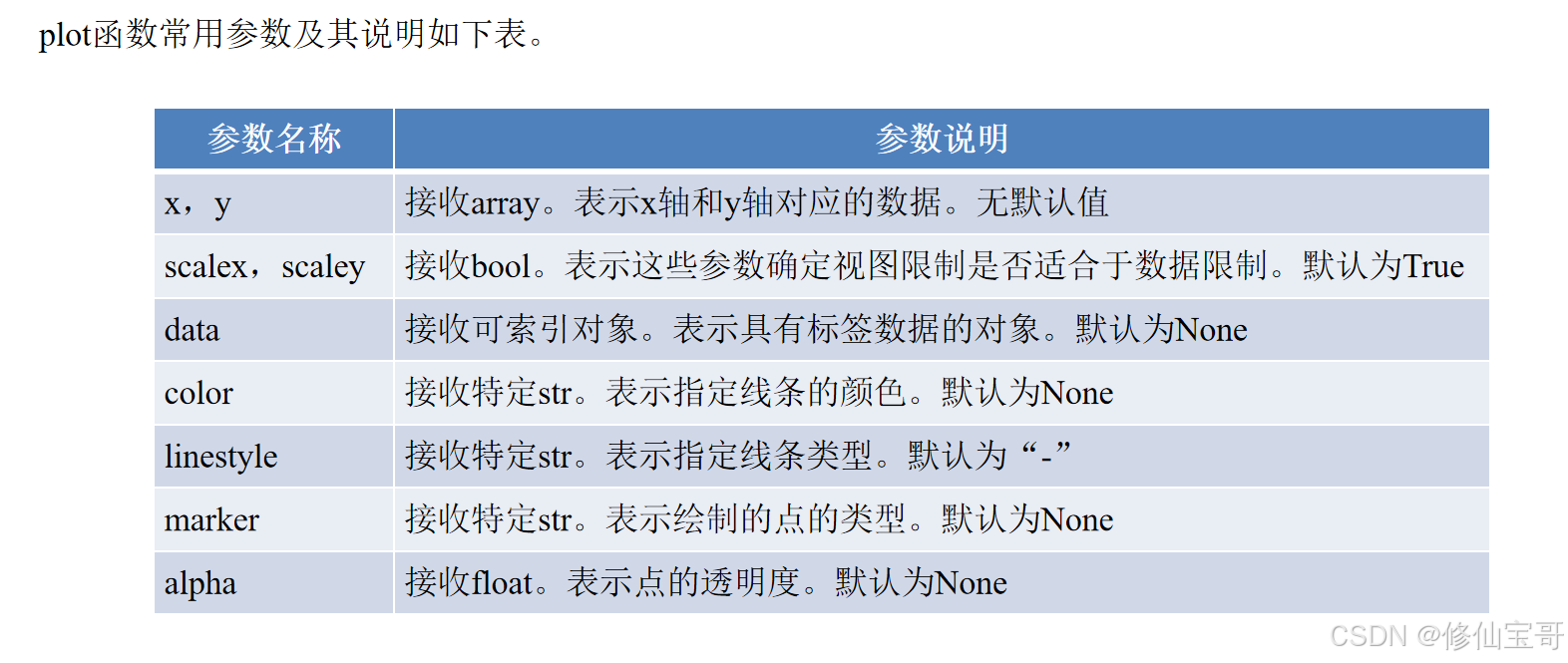

• plt.plot()：绘制折线图，color='r' 表示红色，linestyle='-' 表示实线。

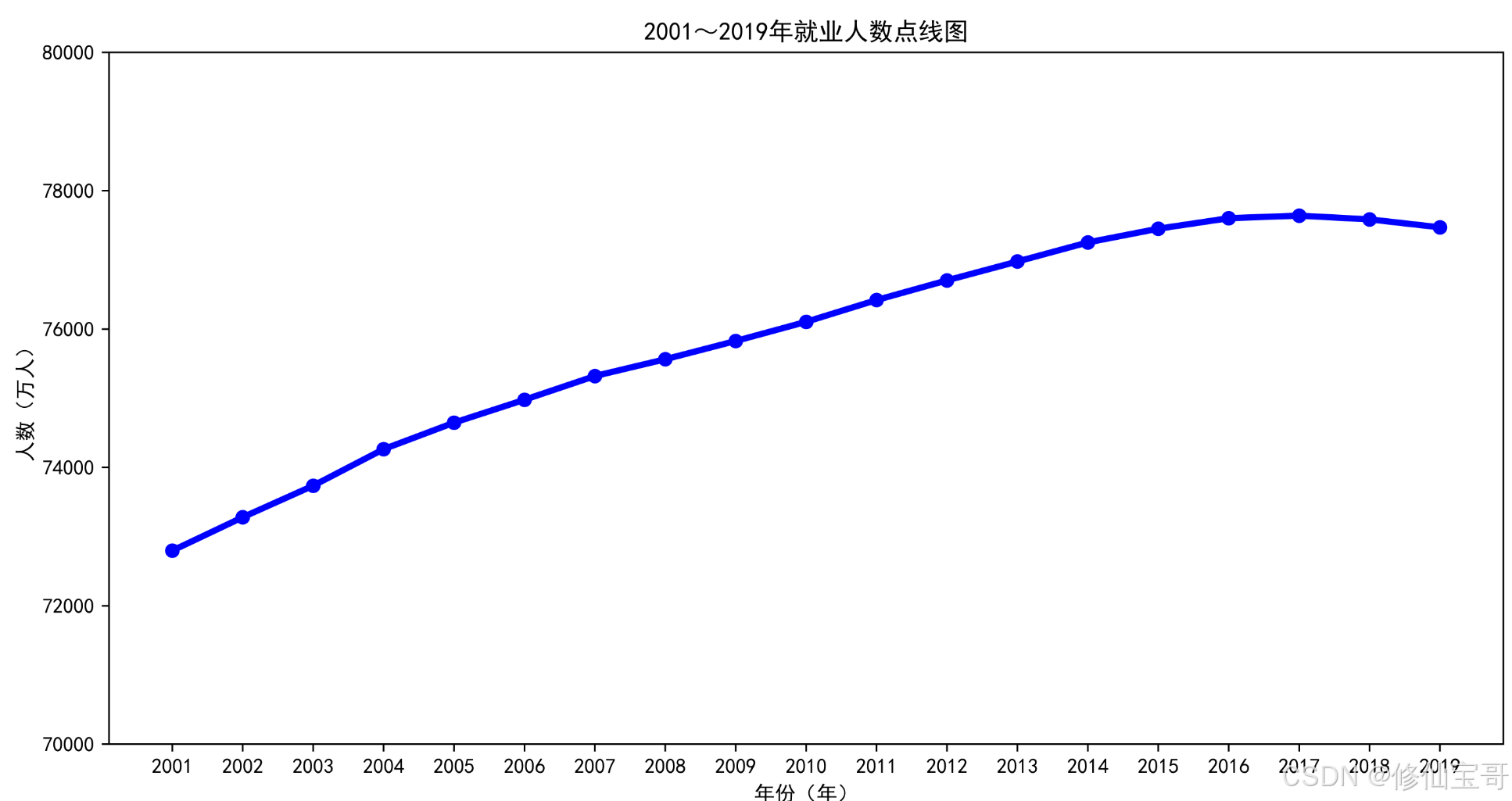

就业人数点线图（代码5 - 8）

p = plt.figure(figsize=(12, 6), dpi=1080)  #设置画布
plt.plot(values[:, 0], values[:, 2], c='b', linestyle = '-', marker = 'o')  # 绘制点线图
plt.xlabel('年份（年）')
plt.ylabel('人数（万人）')
plt.ylim(70000, 80000)  # 设置y轴范围
plt.xticks(range(2001, 2020, 1), labels=values[:, 0])
plt.title('2001～2019年就业人数点线图')
plt.show()

结果

代码解析：

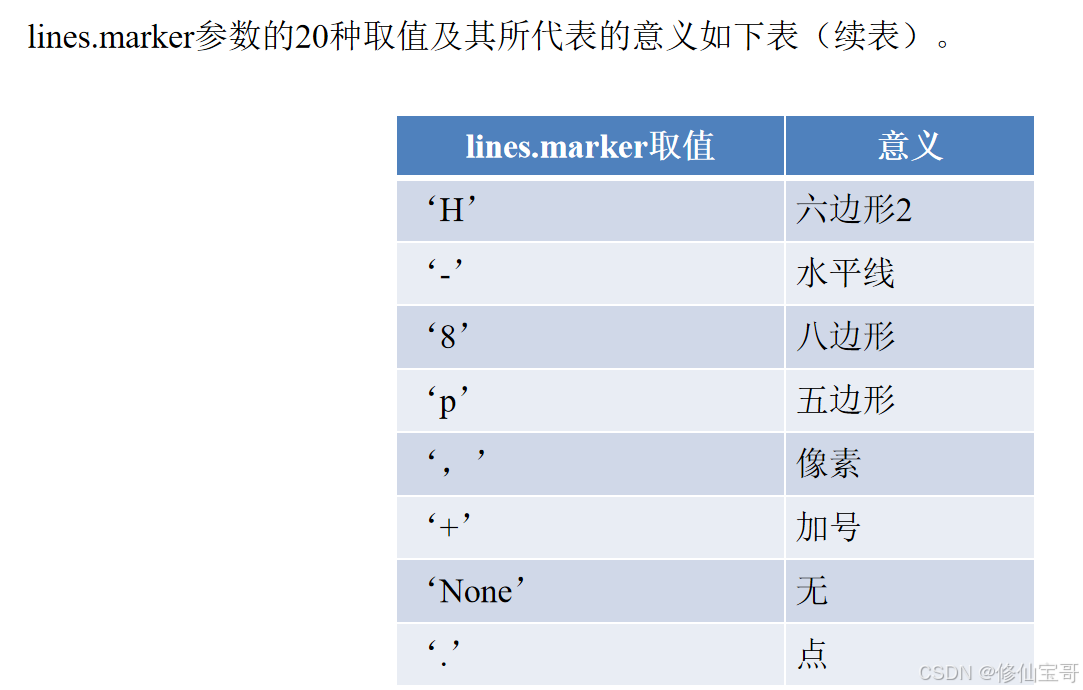

• marker = 'o'：在折线上添加圆形标记，形成点线图。

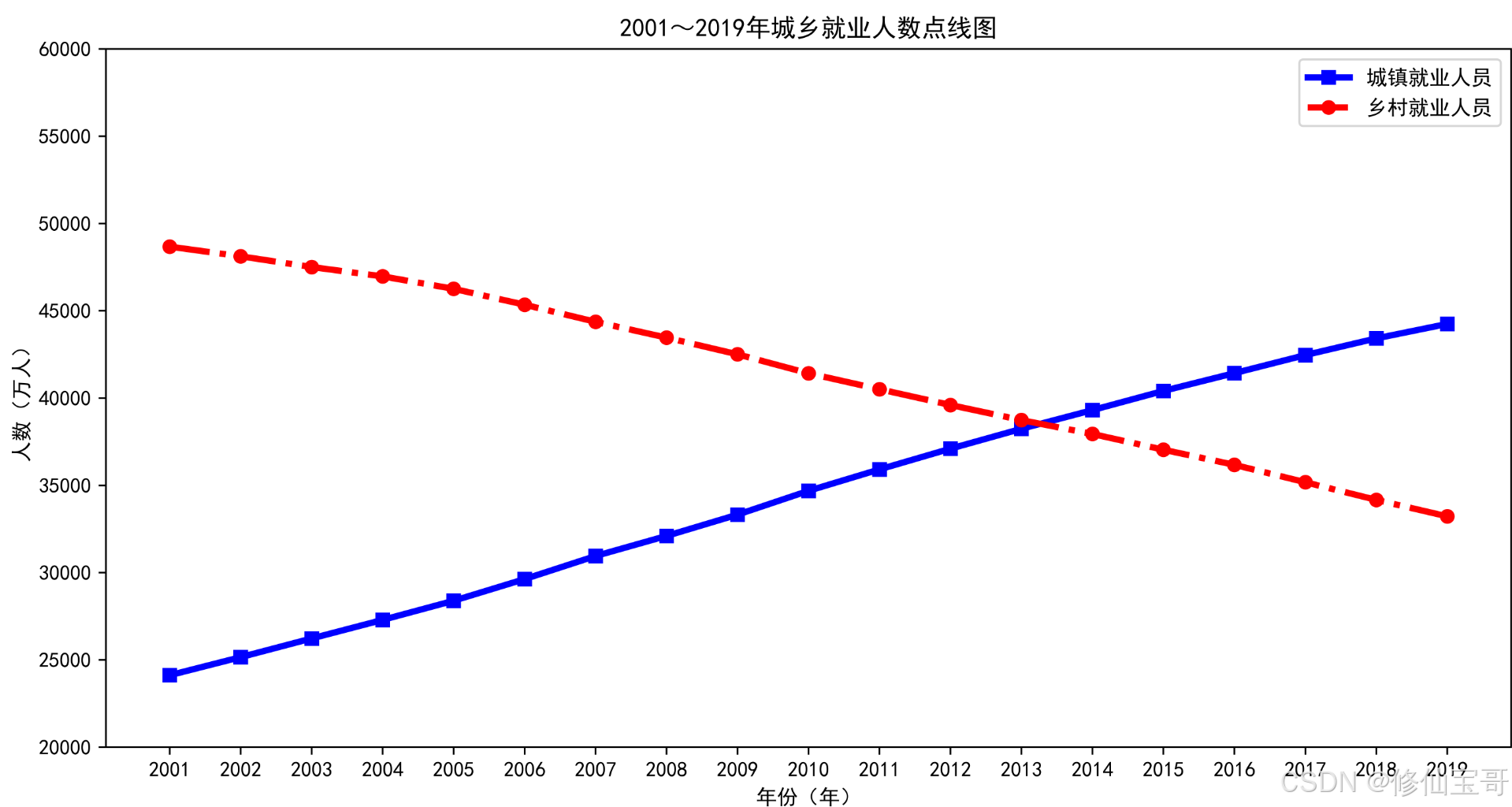

城乡就业人数点线图（代码5 - 9）

p = plt.figure(figsize=(12, 6), dpi=1080) #设置画布
plt.plot(values[:, 0], values[:, 3], 'bs-',values[:, 0], values[:, 4], 'ro-.')
plt.xlabel('年份（年）')
plt.ylabel('人数（万人）')
plt.ylim(20000, 60000)  # 设置y轴范围
plt.xticks(range(2001, 2020, 1), labels=values[:, 0])
plt.legend(['城镇就业人员', '乡村就业人员'])
plt.title('2001～2019年城乡就业人数点线图')
plt.show()

结果

代码解析：

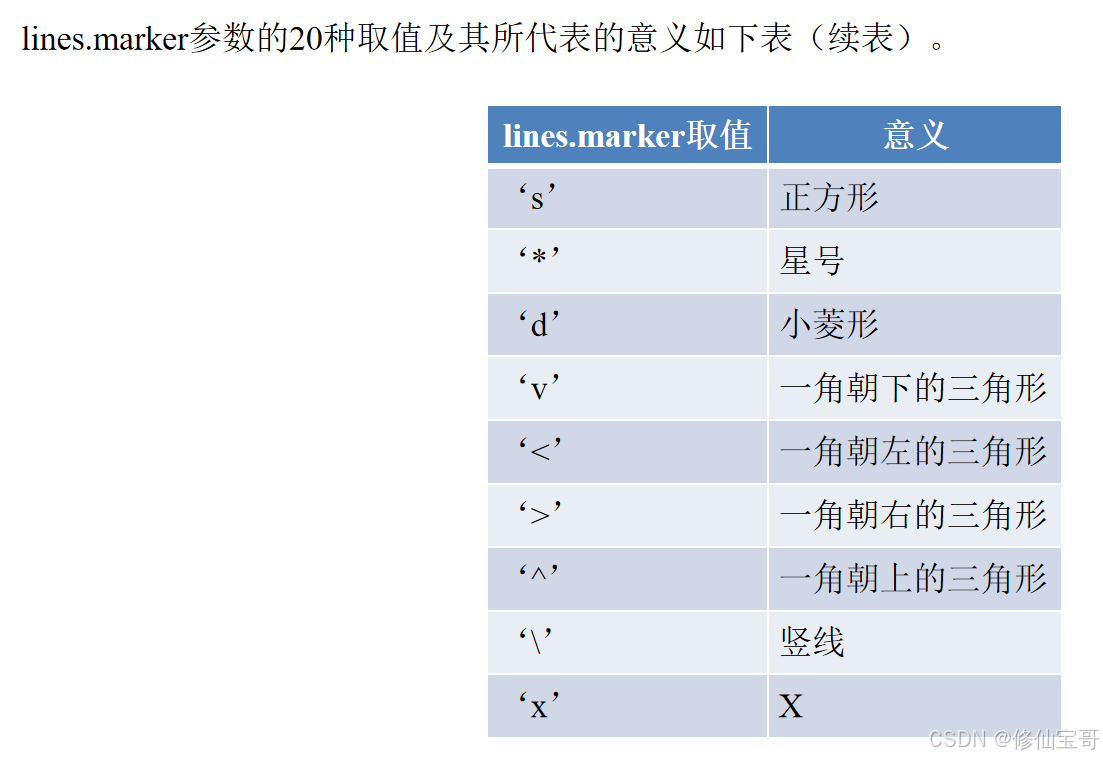

• 'bs-' 和 'ro-.' 是一种简洁的绘图格式表示，分别表示蓝色正方形标记的实线和红色圆形标记的点划线。

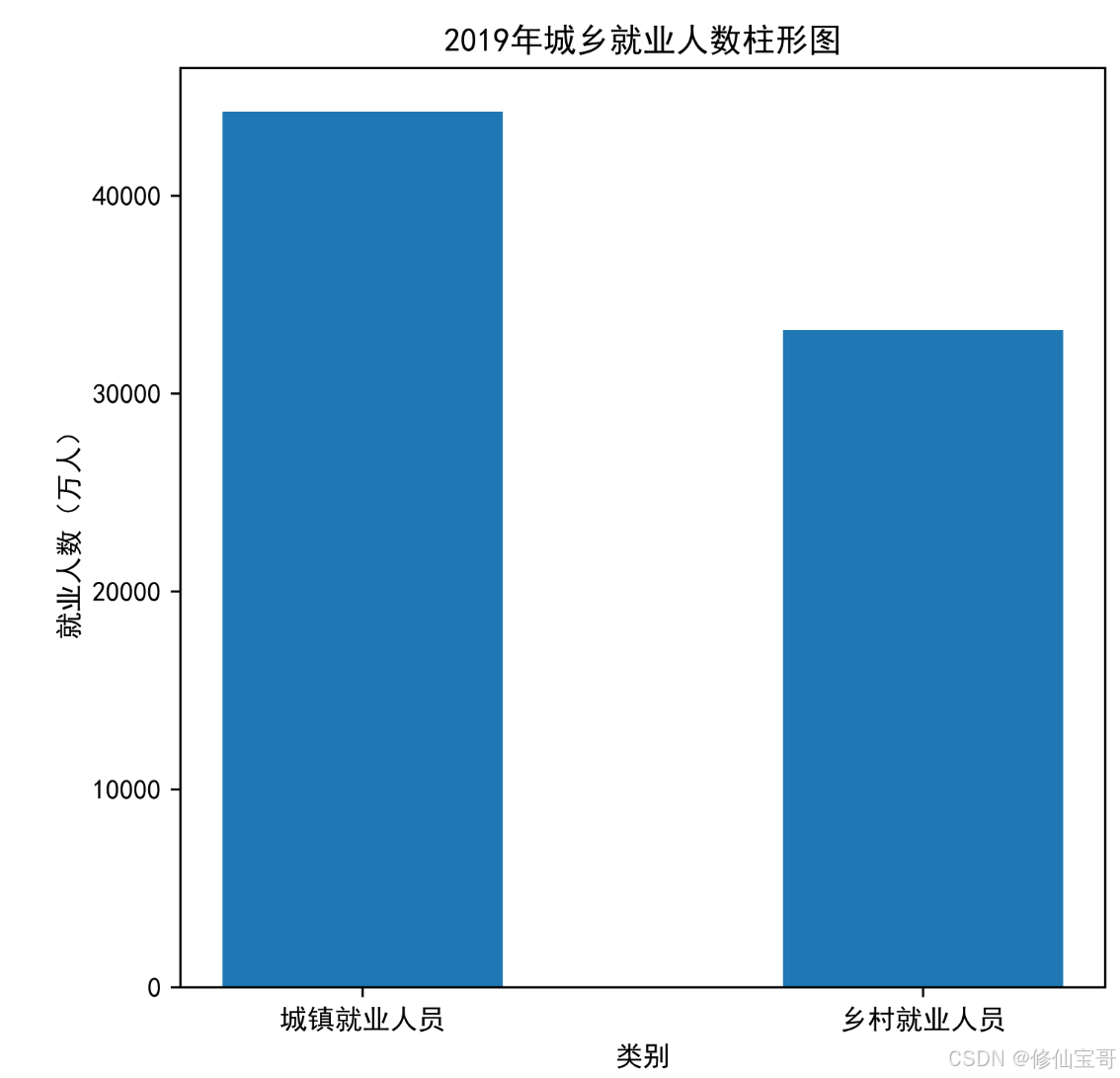

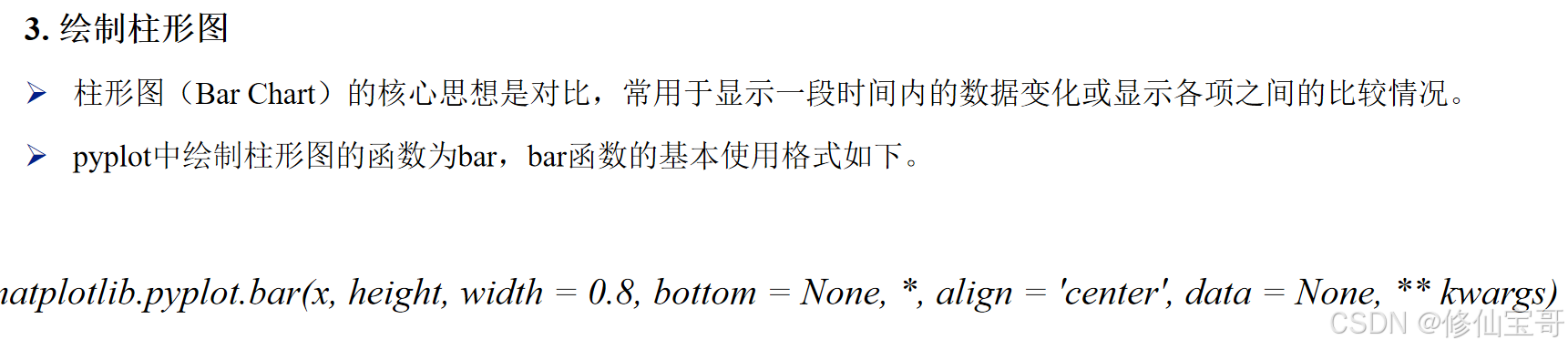

柱形图（代码5 - 10）

columns = data['arr_0']  # 提取其中的columns数组，视为数据的标签
values = data['arr_1']  # 提取其中的values数组，视为数据的存在位置
# 绘制柱形图
labels = ['城镇就业人员', '乡村就业人员']
p = plt.figure(figsize=(6, 6), dpi=1080)
plt.bar(range(2), values[-1, 3:5], width=0.5)
plt.xlabel('类别')
plt.ylabel('就业人数（万人）')
plt.xticks(range(2), labels)
plt.title('2019年城乡就业人数柱形图')
plt.show()

结果

代码解析：

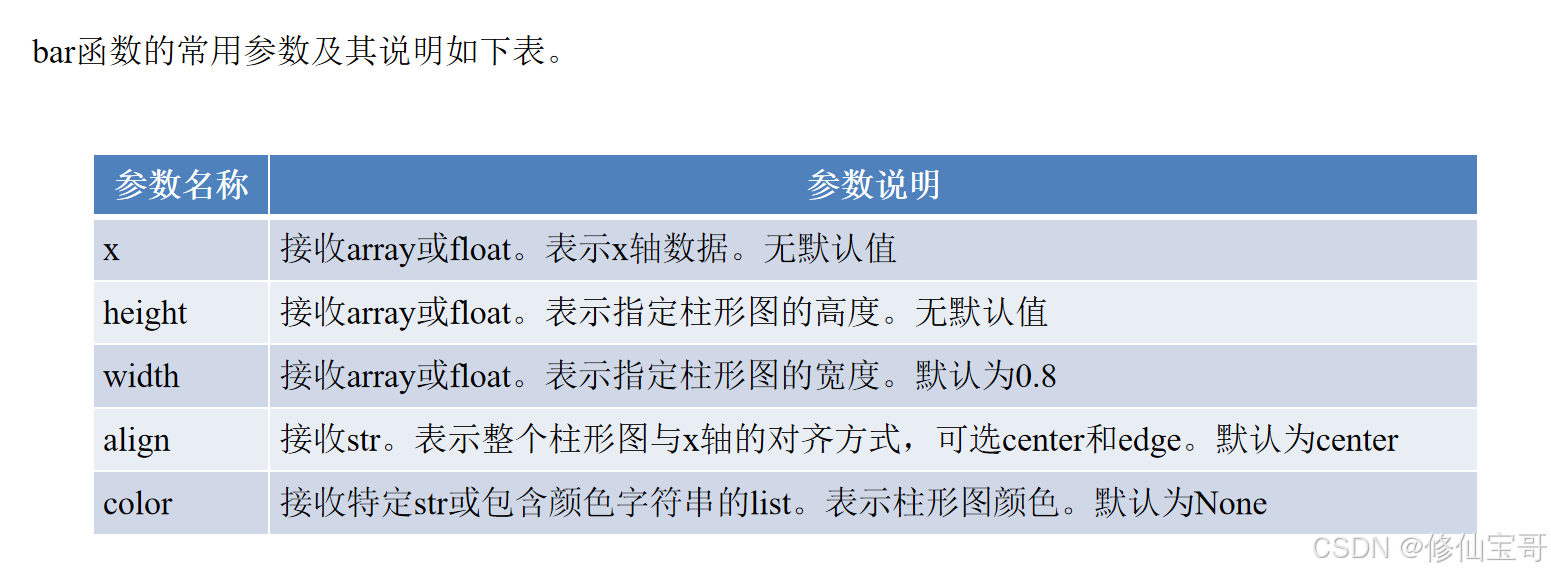

• plt.bar()：绘制柱形图，range(2) 表示柱子的位置，values[-1, 3:5] 表示柱子的高度，width=0.5 表示柱子的宽度。

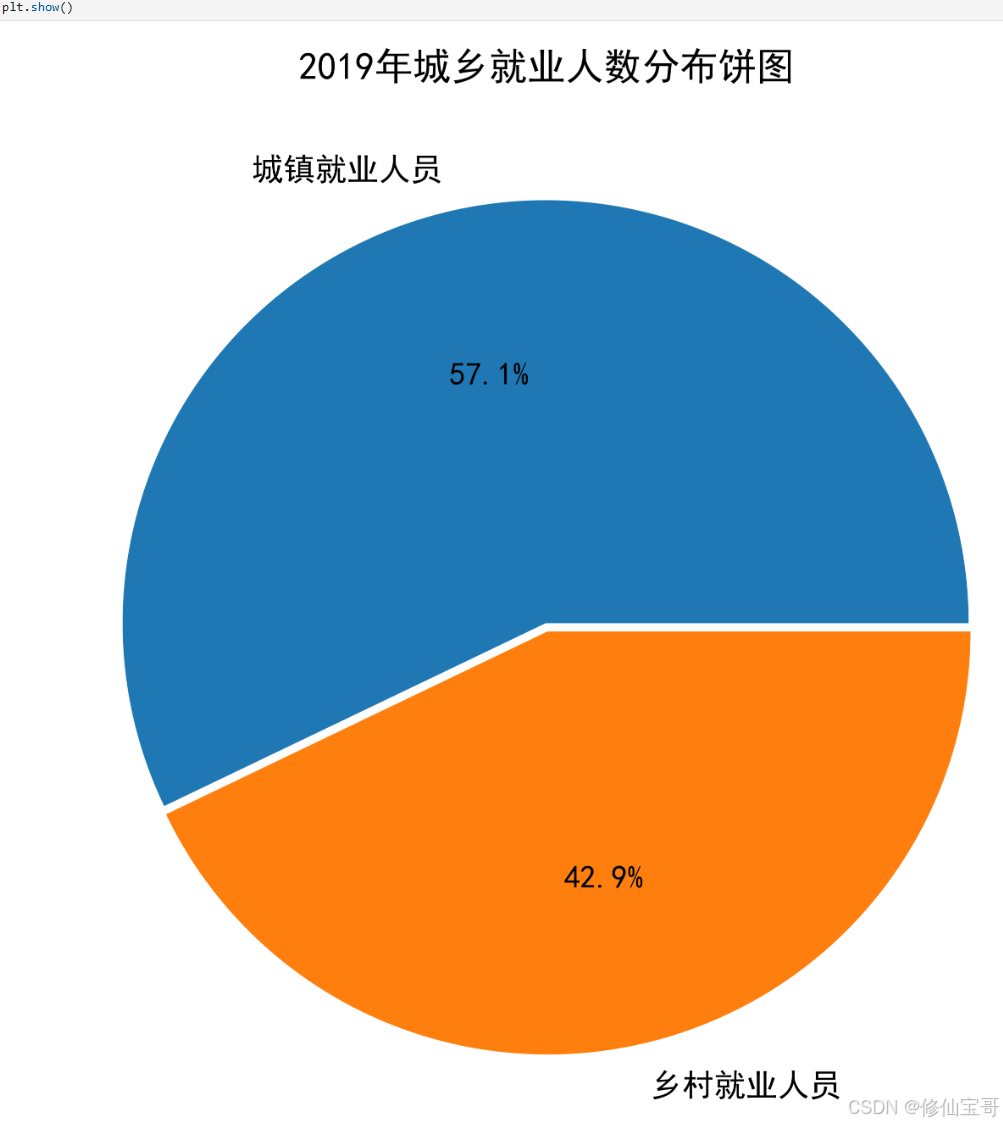

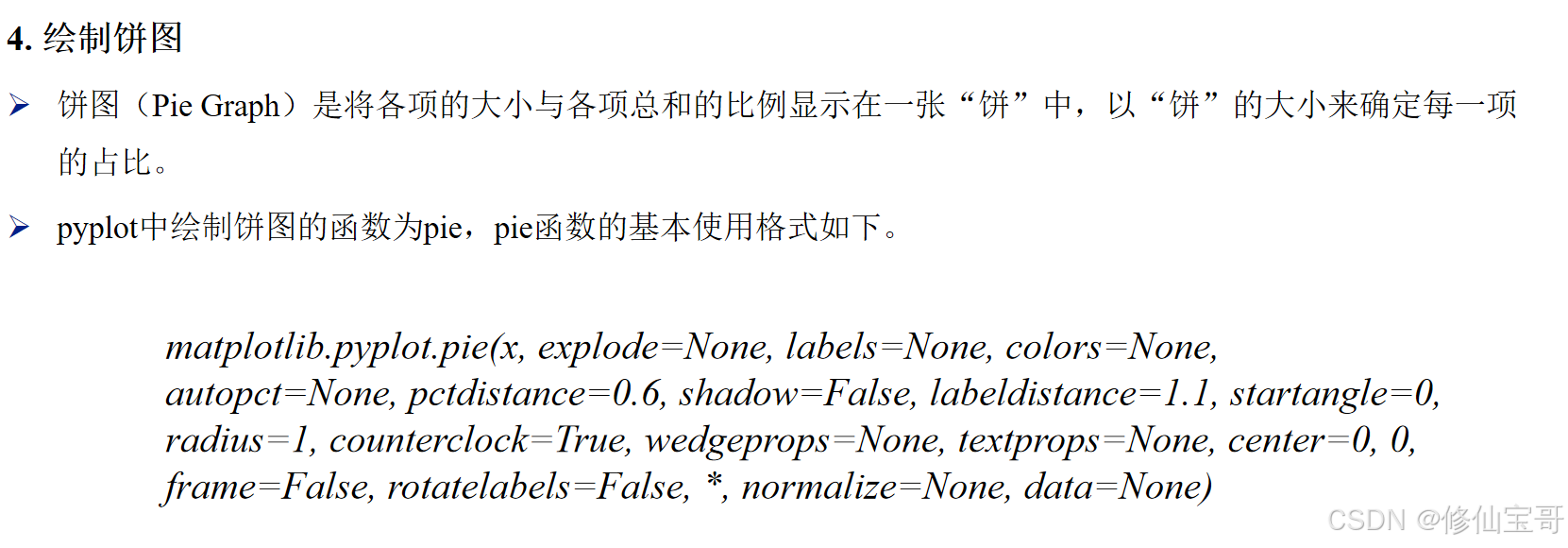

饼图（代码5 - 11）

label = ['城镇就业人员', '乡村就业人员']
explode = [0.01, 0.01]  # 设定各项距离圆心n个半径
p = plt.figure(figsize=(6, 6), dpi=1080)  # 设置画布
plt.pie(values[-1, 3:5], explode=explode, labels=label, autopct='%1.1f%%')
plt.title('2019年城乡就业人数分布饼图')
plt.show()

结果

代码解析：

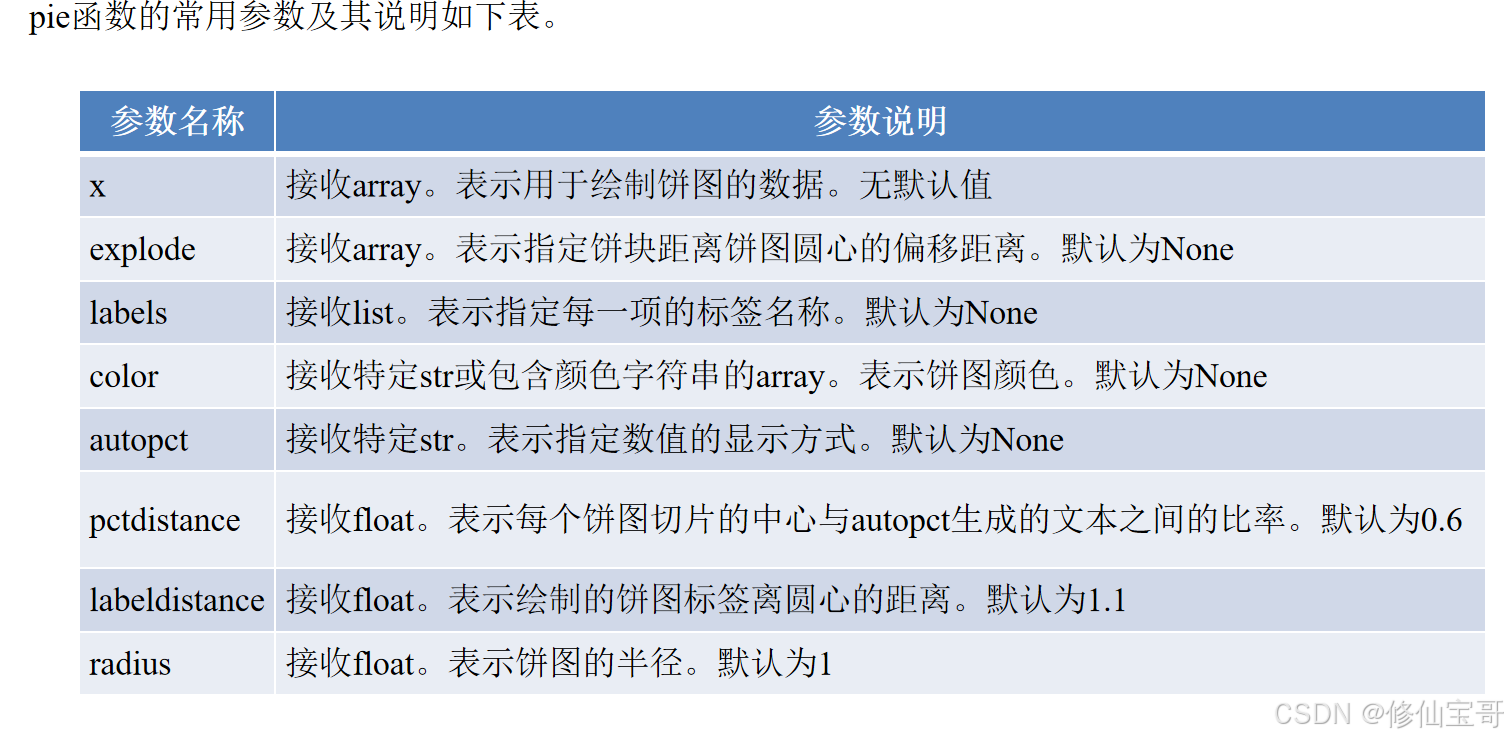

• plt.pie()：绘制饼图，explode 表示将饼图的部分从圆心处分离，autopct='%1.1f%%' 表示在饼图上显示百分比，保留一位小数。

箱线图（代码5 - 12）

label = ['城镇就业人员', '乡村就业人员']
gdp = (list(values[:, 3]), list(values[:, 4]))
p = plt.figure(figsize=(6, 6), dpi=1080)
# 将 labels=label 改为 tick_labels=label
plt.boxplot(gdp, notch=True, tick_labels=label, meanline=True)
plt.title('2001～2019年城乡就业人数分布箱线图')
plt.show()

结果

代码解析：

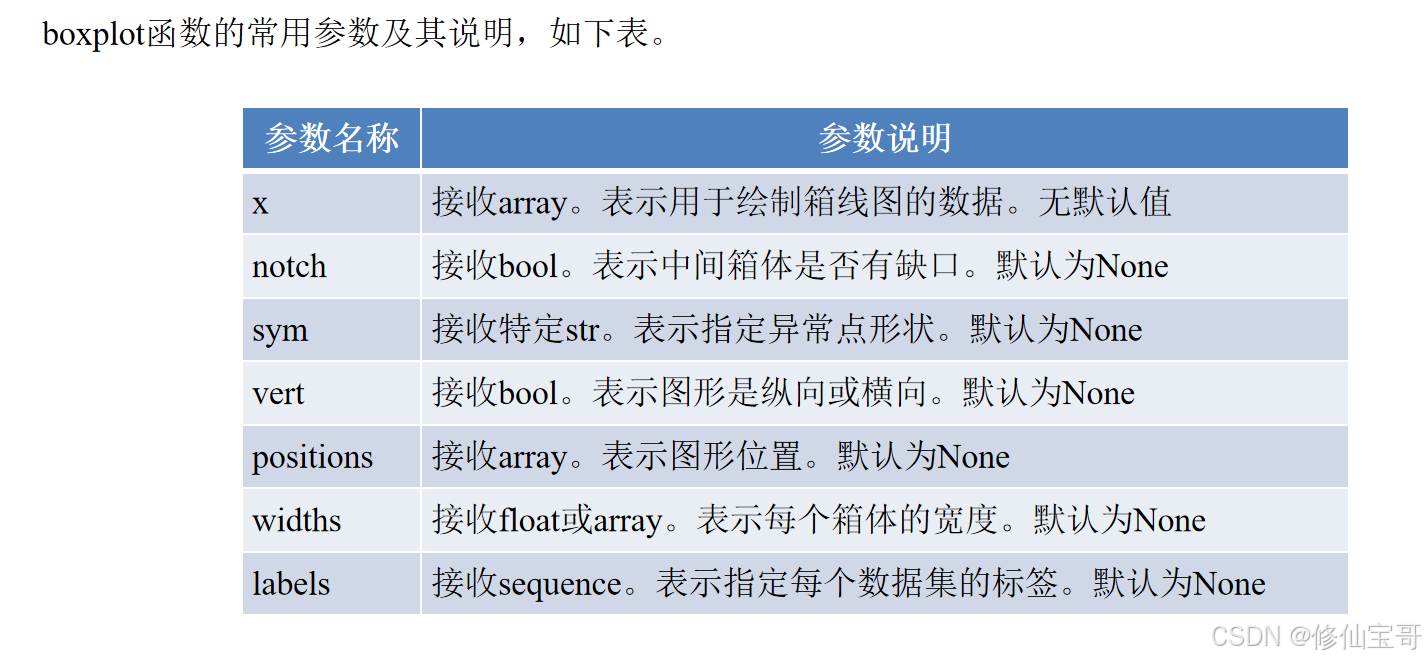

• plt.boxplot()：绘制箱线图，notch=True 表示绘制带缺口的箱线图，meanline=True 表示显示均值线。

总结

通过本文的学习，你将掌握以下重点内容：

1. 学会使用Matplotlib进行单图和子图的绘制，包括设置标题、轴名称、范围、刻度等。
2. 掌握如何修改绘图的样式，如线条样式和宽度。
3. 解决中文显示问题，确保图表中的中文标题和标签能够正常显示。
4. 学会绘制不同类型的图表，如散点图、折线图、柱形图、饼图和箱线图，以满足不同的数据可视化需求。

通过这些知识和技能，你可以更加灵活地使用Matplotlib进行数据可视化，将数据以直观的图表形式展示出来，帮助你更好地理解和分析数据。
