车载以太网驱动智能化：域控架构设计与开发实践

news 来源：原创 2025/5/18 6:05:20

title: 车载以太网驱动专用车智能化：域控架构设计与开发实践
date: 2023-12-01
categories: 新能源汽车
tags: [车载以太网, 电子电气架构, 域控架构, 专用车智能化, SOME/IP, AUTOSAR]

引言：专用车智能化转型的挑战与机遇

专用车作为城市建设与工业运输的核心载体，其智能化需求日益迫切。传统改装模式依赖CAN总线，面临节点数量激增、线束复杂、功能扩展性差等瓶颈。而车载以太网凭借**高带宽（千兆级）、低延迟（微秒级）、轻量化线束（减少30%重量）**等优势，成为下一代电子电气架构（EEA）的核心技术。本文以某环卫车项目为例，深入解析基于车载以太网的域控架构设计，为行业提供可落地的解决方案。

车载以太网：专用车架构升级的“高速公路”
- 1.1 技术优势与协议栈解析
- 1.2 以太网在专用车中的典型应用场景
域控架构设计：专用车智能化的“神经中枢”
- 2.1 架构分层与域控制器定义
- 2.2 通信策略：以太网与CAN的融合设计
- 2.3 案例解析：环卫车的障碍物联动控制
面向服务（SOA）的开发实践
- 3.1 服务定义与接口设计
- 3.2 代码示例：SOME/IP服务接口实现
- 3.3 工具链与开发流程
总结与未来展望
互动讨论

一、车载以太网：专用车架构升级的“高速公路”

1.1 技术优势与协议栈解析

带宽跃升：支持千兆级传输（如IEEE 802.3bw标准），满足ADAS、远程控制等大数据需求。
线束精简：单对非屏蔽双绞线实现全双工通信，降低30%线束重量。
服务化通信：基于IP协议的服务交互（SOA），替代传统信号交互，支持功能动态扩展。

协议栈分层：

层级	协议/标准	核心功能
物理层	IEEE 802.3bw	一对双绞线千兆传输
网络层	IPv4/IPv6	跨域寻址与路由
传输层	TCP/UDP	数据可靠性保障
应用层	SOME/IP、DoIP	服务动态发现与诊断

1.2 以太网在专用车中的典型应用场景

实时监控：环卫车水炮状态、垃圾压缩进度通过以太网回传至云端。
远程控制：工程车辆通过5G+以太网实现远程启停与故障诊断。
OTA升级：基于以太网的高带宽实现车载软件分钟级更新。

二、域控架构设计：专用车智能化的“神经中枢”

2.1 架构分层与域控制器定义

针对专用车场景，采用**“中央网关+三域控制器”**架构（图1）：

中央网关：全局通信枢纽，协调跨域服务交互。
底盘域（CCDC）：负责车辆运动控制（如转向、制动）。
车身上装域（B&UCDC）：管理专用设备（如环卫水炮、垃圾压缩）。
智能驾驶域（ICDC）：集成环境感知与决策算法。

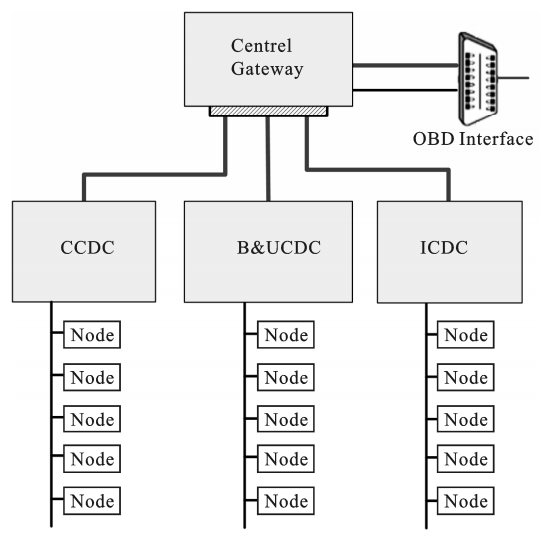

图1：基于车载以太网的域控架构（中央网关+三域控制器）

2.2 通信策略：以太网与CAN的融合设计

以太网骨干网：连接中央网关与域控制器，传输高带宽数据（如点云、视频流）。
CAN子网：域内实时控制（如电机转速指令），确保低延迟。

2.3 案例解析：环卫车的障碍物联动控制

场景：ICDC通过摄像头检测到行人，需立即停止水炮作业。
服务交互流程：
1. ICDC发布障碍物识别服务（Service ID: 0x0200）。
2. B&UCDC订阅该服务，触发水炮停止指令（Method接口）。
3. 指令通过以太网骨干网传输，响应延迟<10ms。

三、面向服务（SOA）的开发实践

3.1 服务定义与接口设计

基础服务：跨域复用（如设备状态上报）。
应用服务：场景定制（如水炮角度调节）。

服务接口示例：

服务ID	服务名称	提供方	消费方	接口类型
0x0100	上装状态信息	B&UCDC	ICDC/CCDC	EVENT
0x1002	上装控制	B&UCDC	云端平台	RR-Method

3.2 代码示例：SOME/IP服务接口实现

// SOME/IP服务定义示例（伪代码）
service UpperControl {  // Event组：上装状态信息  eventgroup UpperStatus {  event WaterLevel : uint8_t;  event ValveState : bool;  };  // Method：水炮角度控制  method SetSprayAngle(in float angle, out bool result);
};  // 服务订阅与发布逻辑
void ICDC::subscribeToObstacleService() {  SOMEIP::Subscribe(service_id=0x0200, instance_id=0x01);  // 收到响应后触发回调函数
}
