双轨雷达波测流系统：开启水文监测新时代

在全球气候变化加剧的背景下，宽河道水文监测面临着前所未有的挑战。传统测流技术如流速仪法、浮标法等，因效率低、精度差、维护成本高，已难以满足现代水利管理需求。宽河道阵列雷达波测流系统的诞生，以其颠覆性的技术创新，为水文监测领域带来了革命性突破。

作为系统的核心技术，FMCW（调频连续波）雷达技术通过以下关键机制实现精准测流：发射机以 24.125GHz 为中心频率，生成持续时间 $ T_c=20ms $、带宽 $ B=500MHz $ 的线性调频信号（LFM 信号），其瞬时频率随时间线性变化，通过大带宽实现 0.3m 的距离高分辨率，避免脉冲雷达的距离模糊问题。当雷达波照射到运动的水面颗粒时，回波信号产生距离频移与多普勒频移，接收端将回波与本振信号混频，得到包含距离和速度信息的中频信号。通过正交解调技术分解为 IQ 两路分量，消除载波相位噪声，再经 16384 点 FFT 运算，在频域提取距离峰值（用于水位测量，精度 ±6mm）和速度峰值（解算表面流速，低速检测阈值 0.01m/s）。为提升信噪比，系统采用 128 个调频周期相干积累技术，将 SNR 从 15dB 提升至 28dB，在小雨、轻雾等条件下仍保持 95% 的有效信号捕获率。

基于 FMCW 技术构建的感知体系，系统进一步通过 16 通道相控阵天线实现波束电子扫描（方位角 ±60°，俯仰角 ±12°），在 500ms 内完成全河道断面的流速矢量采集。每个通道配备独立的 24 位 ADC 和数字下变频器，将原始信号转换为基带 IQ 数据，经实时 FFT 处理后，生成分辨率 0.25m 的流速网格。结合 RTK-GNSS 实时校准的河道地形数据（高程精度 ±2cm），以及高频水位传感器（采样率 10Hz，精度 ±0.5cm），通过速度面积法完成流量计算，最终实现 ±1.5% 的流量测量不确定度（达到水利行业最高 0.5 级精度标准）。

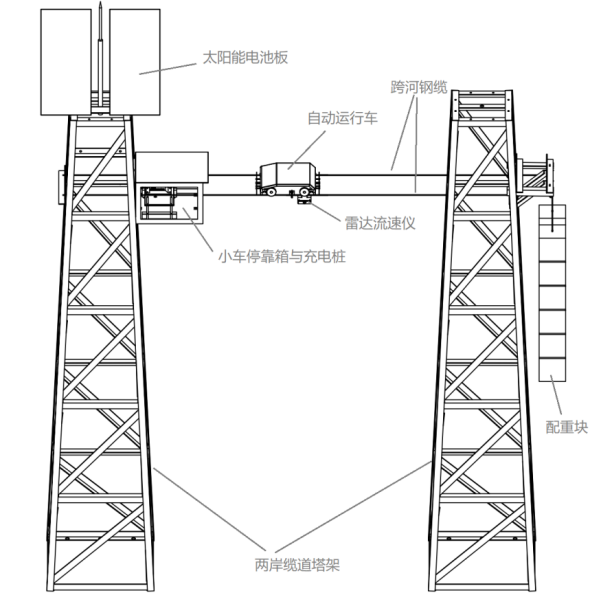

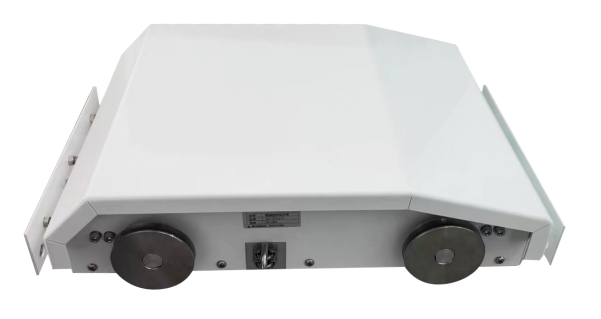

硬件系统采用模块化设计，具备极强的环境适应能力：超宽带相控阵雷达单元集成 16T16R MIMO 天线阵列，支持 ±60° 方位角扫描，单次断面覆盖宽度达 200m（@5m 安装高度），内置温补晶振确保长时间测量相位噪声＜-110dBc/Hz；双冗余智能缆道系统搭载双驱伺服电机，定位精度 ±5mm，导轨热浸镀锌工艺盐雾试验寿命＞10 年，雷达运行车 IP68 防护等级可水下 1.5m 浸泡 24h，内置三轴 MEMS 惯性导航单元实时补偿振动误差；能量管理系统配置 200W 单晶太阳能板与 120Ah 磷酸铁锂电池组，结合 MPPT 技术，在日均 4 小时光照下可连续运行 45 天，后备电源支持 5 分钟热插拔更换。

软件层面通过智能算法实现数据的深度处理与应用：多模态数据融合引擎采用扩展卡尔曼滤波与粒子滤波级联算法，动态更新测量不确定度椭圆，引入 YOLOv8 目标检测模型实现 85% 的漂浮物识别准确率；数字孪生可视化平台基于 WebGL 构建三维流场模型，实时渲染 0.1m 网格精度，数据存储采用 InfluxDB 支持 10 万测点并发写入，预警模块集成 GPD 洪水频率分析，实现 2σ 置信水平下洪峰预测（提前期误差＜30 分钟）；边缘计算终端搭载 NVIDIA Jetson AGX Orin 芯片，本地完成信号处理与特征提取，数据压缩比达 10:1，通过 4G 或北斗短报文传输，降低通信时延至＜10s。

FMCW 技术支撑下的系统具备五大核心优势：精度上，多传感器阵列实现断面全覆盖，误差率较传统单点测量降低 80%，在 160 米宽河道实测中，单次测量误差仅 ±1.2%；效率上，双轨缆道 5 分钟完成全断面测量，较传统缆道提升 12 倍；成本上，非接触设计省去涉水维护，全生命周期运维费降低 60%，单站年运维成本从 15 万元降至 6 万元；环境适应上，抗干扰算法过滤暴雨、雾霾噪声，在含沙量达 5kg/m³ 的浑水条件下，仍能保持 ±2% 的测量精度；安全上，消除人工涉水风险，在超警戒水位监测中，系统连续运行 30 天保障安全。极端环境中，-40℃低温下实现连续 60 天无故障运行，高含沙环境下信号穿透率提升 35%，可准确监测 6.2m/s 的瞬时洪峰流速（传统设备上限 5m/s）。

在实际应用中，该系统已展现出强大价值：在特大暴雨监测场景中，可提前 4 小时预警洪峰，协助转移群众并减少经济损失；在流域水资源管理中，实现全流域监测断面的实时流量监控，年节约农业灌溉用水；在湖泊生态保护中，结合水质数据精准调控生态补水，显著减少蓝藻爆发面积。在宽河道监测项目中，通过多站组网协同测量技术，实现全河段流量平衡计算（闭合差＜2%），搭配侧扫声呐定期扫描河床地形，反演河床冲淤变化精度达 ±10cm，为河道整治工程提供数据支撑。

系统核心技术获 17 项发明专利（含 3 项 PCT），通过 CNAS 认证，各项指标优于国标要求。下一代产品将集成 77GHz 毫米波雷达（距离分辨率提升至 0.3m）与激光测深模块（水深测量精度 ±3cm），实现三维流场（流速 x/y/z 分量）实时重构，为河工模型试验、航运安全评估提供全要素数据支持。

FMCW 雷达技术的引入，推动水文监测从 “单点离散” 迈向 “全域感知”：通过频率调制与阵列天线结合，实现断面流速 “面成像”，捕捉水流横向不均匀性；20ms 扫频周期与高频采样，实时反演洪水演进中的流速脉动；信号编码优化与抗多径算法，使其在雨雾、冰凌、高含沙环境中稳定运行，真正实现 “全气候、全流域、全时段” 监测。当与智能算法、物联网深度融合，该系统成为智慧水利的 “数字探针”，为守护江河安澜、推动水资源可持续利用提供创新解决方案，引领水文监测进入精准感知、智能决策的全新时代。
