频域中的反射:

频域与时域的桥梁是傅里叶变换，一个周期信号可以拆分为许多个正弦波。所谓从频域中看信号，看到的可以是很多个频域中的点，也可以是许多个正弦波。

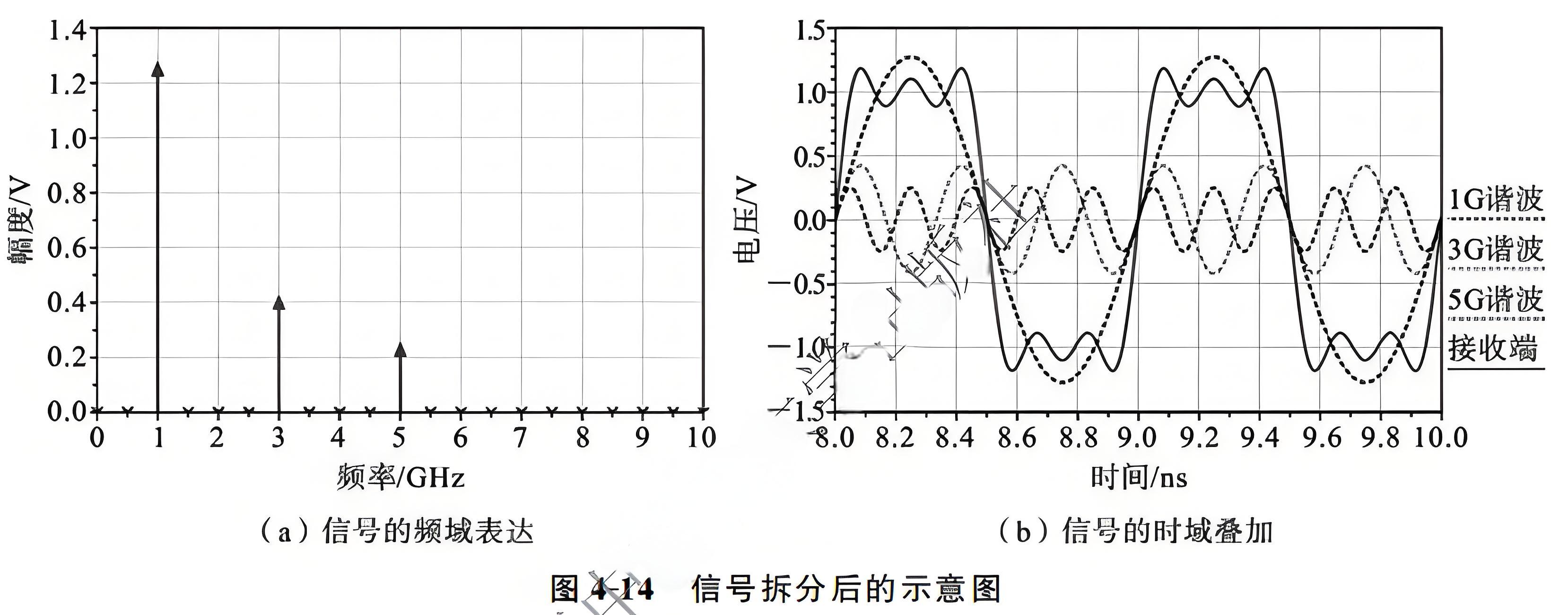

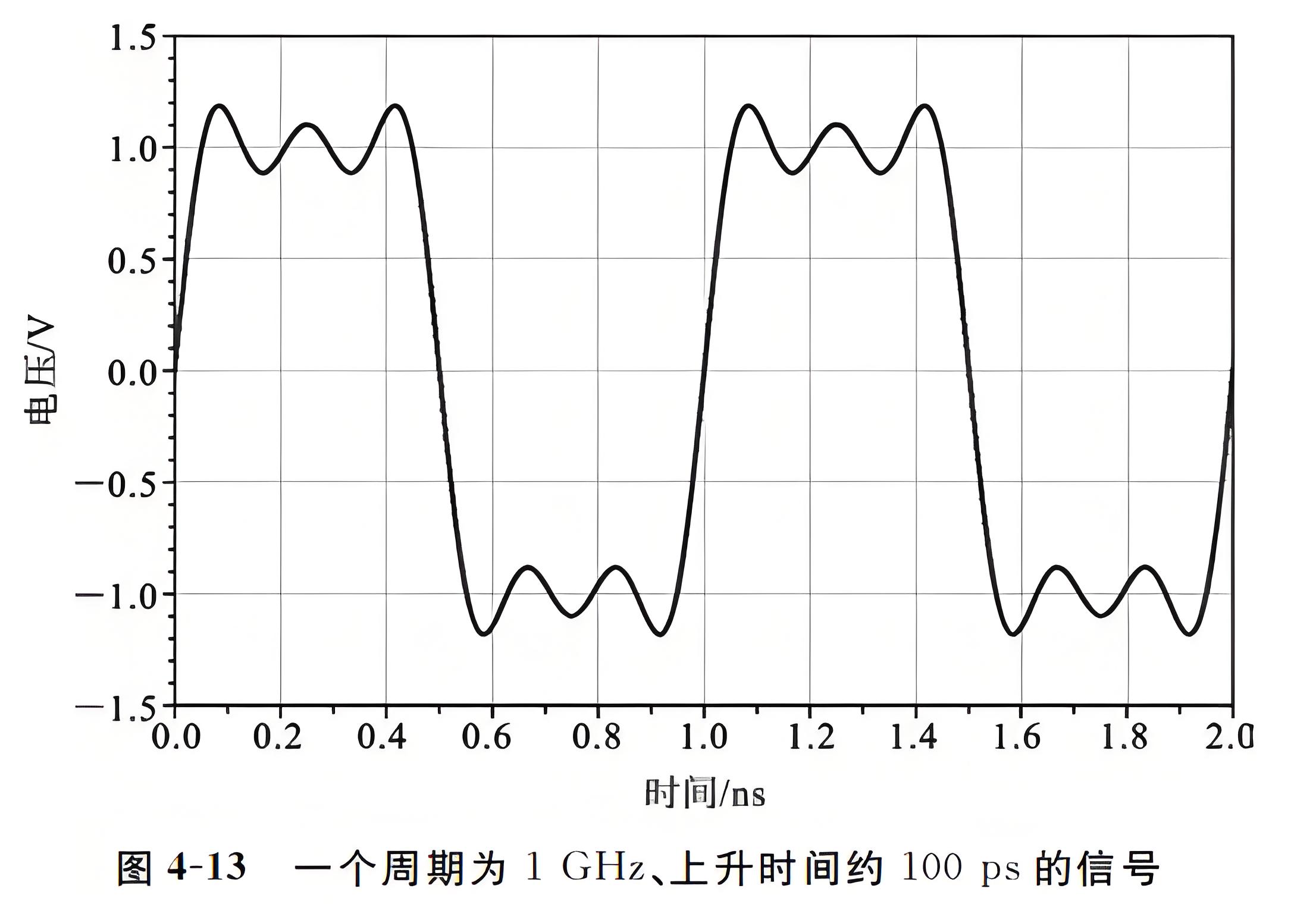

所以在大家眼中看到的信号如图4-13所示。我们可以将该信号分解为图4-14所示信号。

让我们来思考下面这个问题：如图4-15所示，一个1V的正弦波在某岔路口分成了两个大小相等的正弦波，两条路通向同一个终点，但是一条路长为L,另外一条路长度为L+X。问在终点处，这个正弦波变成了什么?
当X为0或者趋近于0时，合并后的信号不管是相位(注意m1点的时间)还是幅值变化都非常小，如图4-16所示。
当X达到1/8波长甚至1/4波长时，信号相位的变化与幅值的衰减变得非常明显，如图4-17所示。
