pcie phy-电气层-gen1/2（TX）

news 来源：原创 2025/5/17 7:59:39

S IP物理层讲解

在synopsys IP中对于phy层的内容分离的比较多：

cxpl中：

u_cx_phy_logical：包含ts序列的解析（smlh）； pipe层协议的转换（rmlh,xmlh)；pipe转dllp包（rplh，xplh）；

在phy top中：

upcs：package（mac_phy,phy_mac) 以及phy status转pipe协议；pclk_rst；

pcs： digital: pipe转 pcie phy data; aon: mplla+mpllb,分频倍频； ropll；

pma：mplla，b； ropll； lane analog；

tx： 3-tap FFE（course -1，+1，0）； feed-forward equalization； post-emphasis；

RX： ctle，VGAs， 12-tap DFE，（判决反馈均衡）；

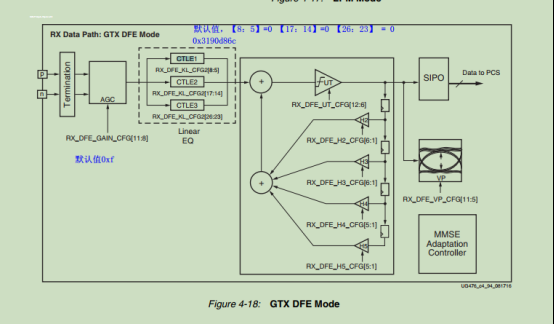

xilinx phy RX：

fpga TX结构整体比较简单。

原因：xilinx fpga pcie只支持gen3 以下的速率；所以没有TX FFE；且RX DFE 抽头系数也不一样。

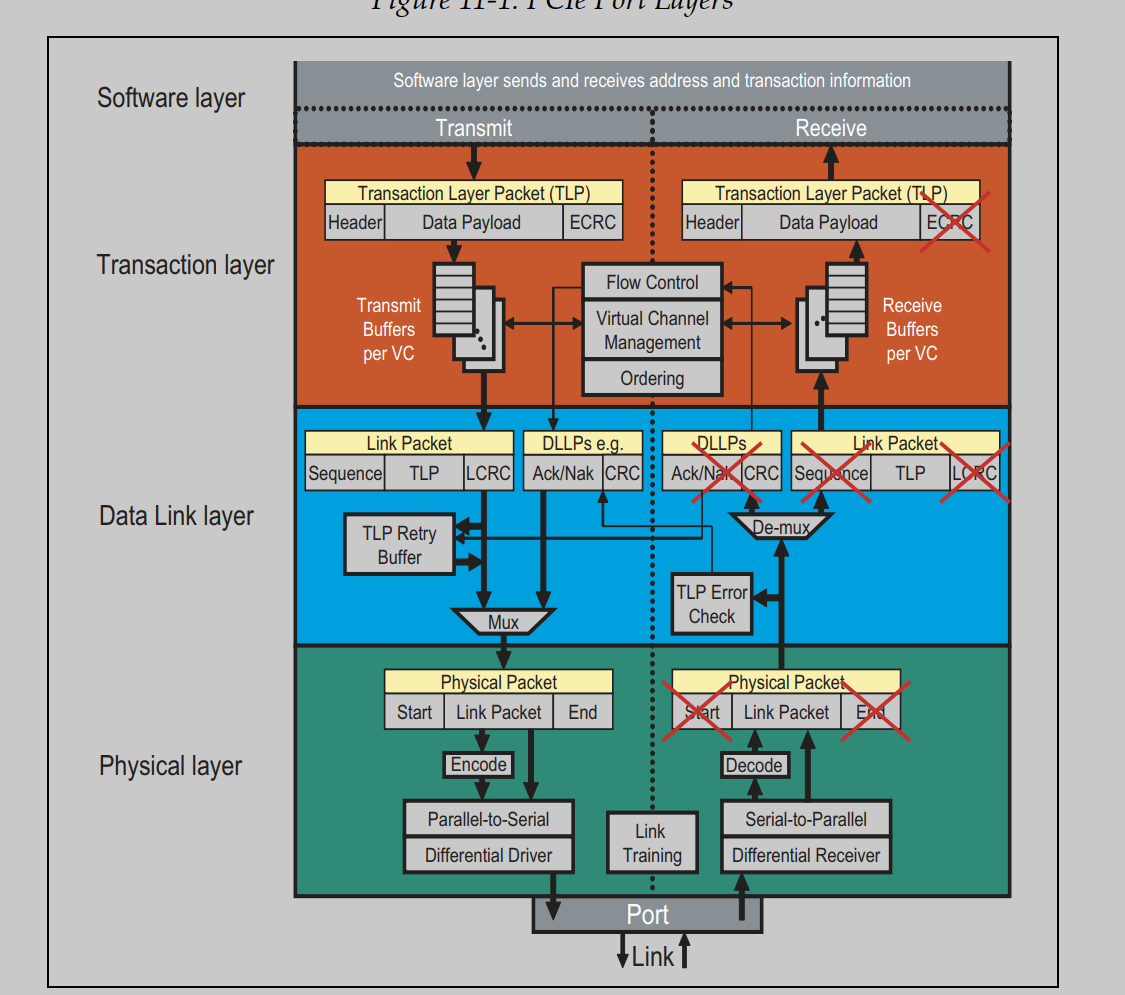

pcie 结构图；

总的来说spec只是介绍了原理单并未介绍如何实现；下文中实现内容源于Mindshare_pcie文档；以及S IP内容；

在gen1,2；中是8/10b编码；会在物理层插入STP和END包；

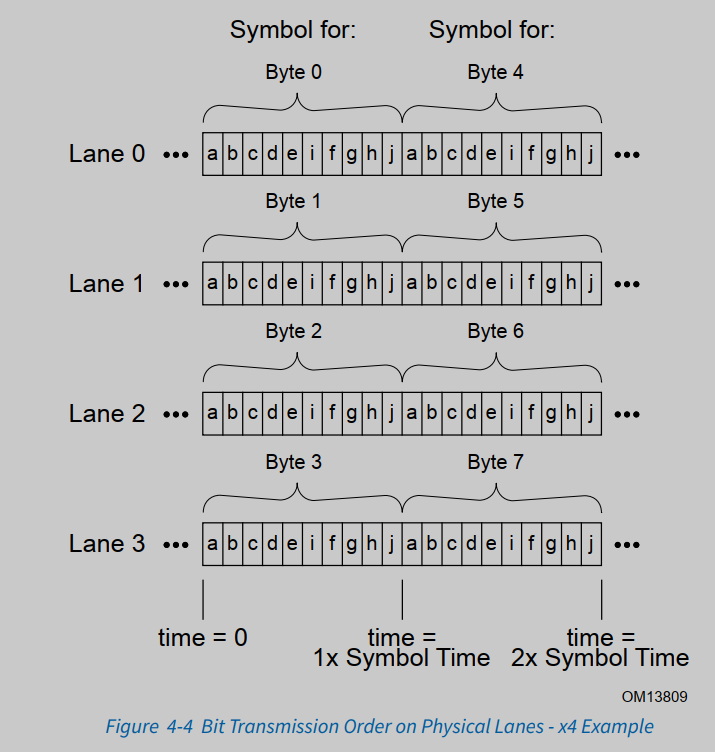

x4 lane传输示意图；在一个time周期内，4条lane会同时依次传输1Byte包（10bit）；K/D 码说明；K为control 码（Kontrol），D为data 码；

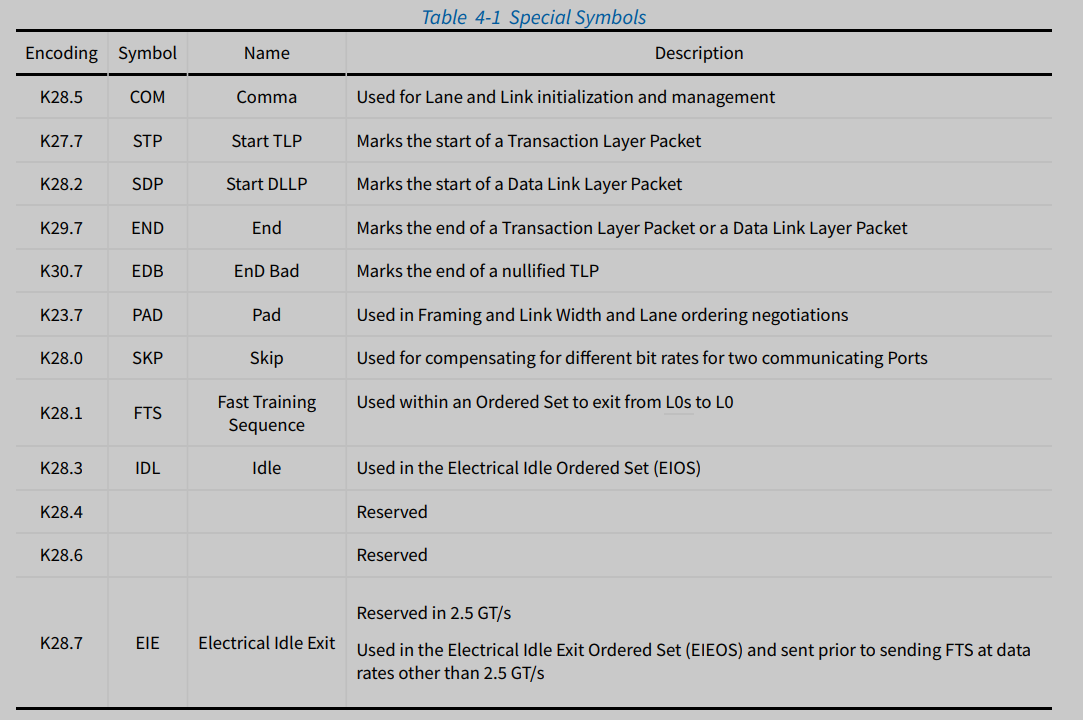

常用的K码规则：

1. S IP中K码的解码是在controller中处理的，如rdlh中提出SDP包用于分离DLLP相关内容。

D码详见附录B；分为+和-两种情况。极性需要再退出EIOS时就确认。

4.2.1.2 symbols to lanes

共有两类编码格式，order set或者 tlp ，dllp数据包。每条lane上的TS包都是串行的，所以一个完整的TS集会出现在所有lane上。STP，SDP，END三种特殊的K码用于指示pcie包。

当no package info或者TS序列传输时，tx处于 logical idle state。发送idle data为全0（不同于electrical idle：一个COM+IDL），且该包应该被加入scramble；接收器接收该空闲包。SKP OS会被连续发送。

tlp编码为顺序的（在lane中传输时是并行的）；

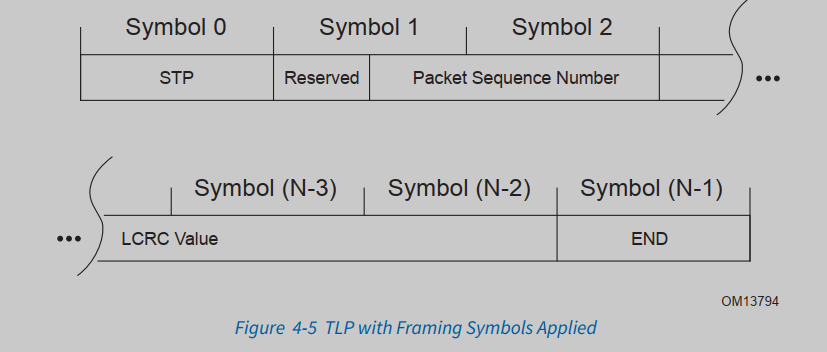

一个STP到END中至少有18个symbol，如果少于18个被认为是错包。包含sequence num，Lcrc；

For example, for x8, STP and SDP Symbols can be placed in Lanes 0 and 4; and for x16, STP and SDP Symbols can be placed in Lanes 0, 4, 8, or 12.STP只会出现在lane4*n通道上。

4.2.1.4 data scrambing

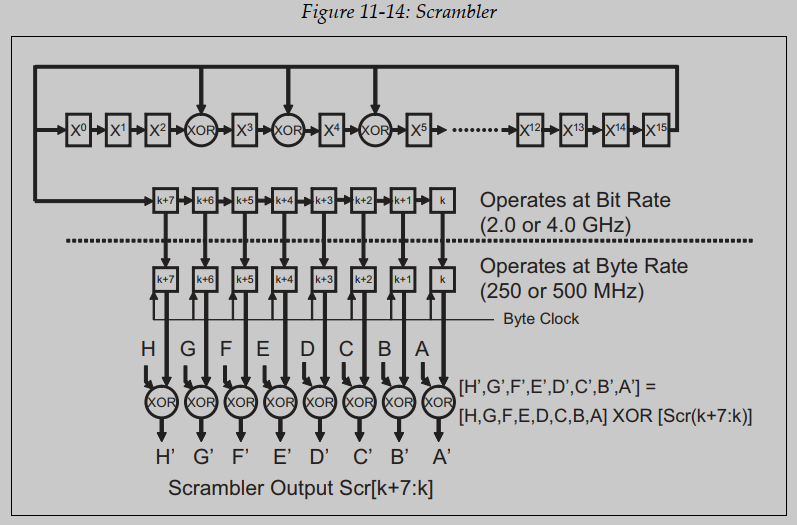

这一过程涉及将数据流与线性反馈移位寄存器（LFSR）生成的伪随机序列进行异或运算。在发送端，加扰操作应用于8b/10b编码之前的字符；在接收端，解扰操作则在8b/10b解码之后对字符实施。the Disable Scrambling bit in the TS1 and TS2 Ordered Sets is provided for these purposes.

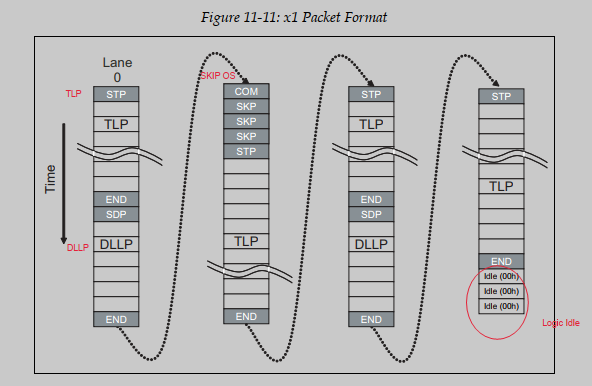

x1 package 格式；

x4 格式；其中Tx中所有lane都插入SKP是为了在RX端做时钟补偿，利用elastic buffer。STP总在lane0上，END总在Lane3上。

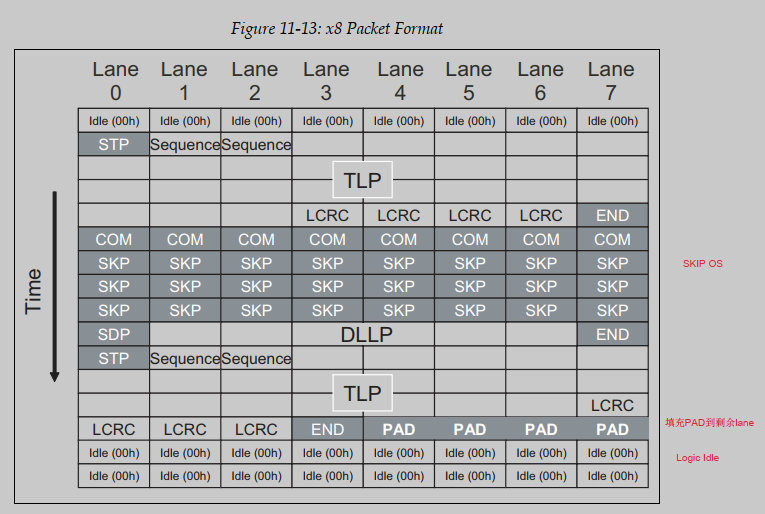

x8 TX lane 格式。

8b/10b 编码

gen1，2支持8b/10b编码；

优势：

1. 在data中嵌入时钟：确保数据流中有足够的边沿，用于rx端时钟的恢复。编码方式会避免连续的5个bit为0或1.

2. 控制直流平衡。pice 差分信号中用一个电容进行ac耦合。在长距离传输允许tx和rx端出现共模电压不同的情况。为了避免直流漂移（DC wander），会在最后一个码发送之后记录disparity。disparity：1和0的数量差。在下一个码流中会校验这个disparity。

3.增强RX错误检测。

劣势：增加了百分之20的额外开销。

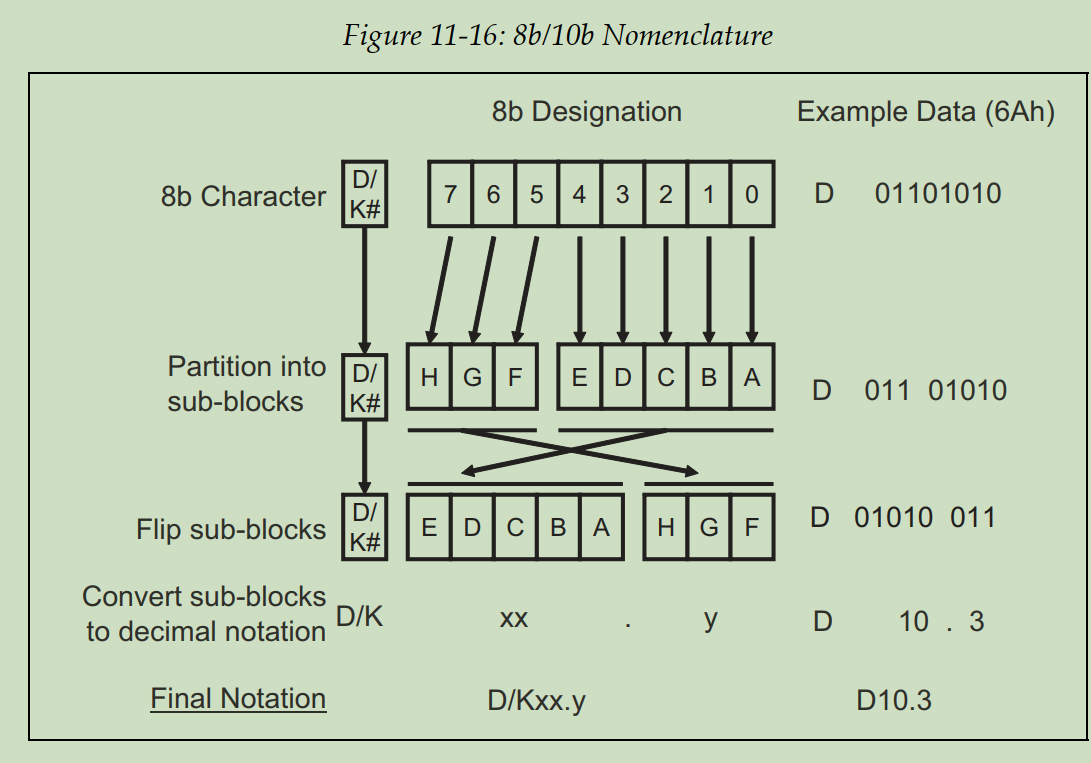

字符表示法：本质就是掉个个。用10进制方式表示。

CRD (Current Running Disparity).

CRD（Current Running Disparity） 是一个 1-bit 状态位，用来追踪当前的符号电平偏移方向（正或负）；
每次编码时，8b/10b 编码器会查看当前 CRD 值，并选择一个合适的 10b 码（正或负），以保持电平平衡；
如果当前 CRD 已经是“正”（+），再发送一个“正不平衡度”的码字（带更多 1），那就违反了规则，因为：
- CRD 是 1-bit 状态（只有“正”或“负”两个状态），无法表示“更正”的状态；
- 会导致直流漂移和非法编码状态；
- 这将被视为编码错误或协议违例
