gmsh读取 STEP 文件并划分网格

news 来源：原创 2025/5/15 12:59:30

在工程仿真与数值分析领域，高效准确的网格划分是关键步骤之一。GMSH 作为一款功能强大的开源有限元网格生成工具，能够便捷地读取 STEP 格式几何文件并实现参数化网格划分。以下基于 C++ 和 GMSH 的实现方案，详细阐述了从几何导入到网格生成的完整流程。

基础功能实现

我们首先展示一个基础示例代码，完成 STEP 文件读取与简单网格划分：

#include <gmsh.h>
#include <vector>
#include <iostream>int main(int argc, char** argv) {gmsh::initialize(argc, argv);try {gmsh::model::add("step_model");// 1. 正确STEP文件导入方式（适用于4.13.1）std::vector<std::pair<int, int>> imported_entities;gmsh::model::occ::importShapes("D:/1535.step", imported_entities);std::cout << "成功导入 " << imported_entities.size() << " 个几何实体" << std::endl;// 2. 强制同步几何模型gmsh::model::occ::synchronize();// 3. 验证实体标签（调试用）std::vector<std::pair<int, int>> all_entities;gmsh::model::getEntities(all_entities);std::cout << "当前模型包含 " << all_entities.size() << " 个实体：" << std::endl;for (const auto& e : all_entities) {std::cout << "维度 " << e.first << " 标签 " << e.second << std::endl;}// 4. 物理组创建（示例）std::vector<std::pair<int, int>> volumes;gmsh::model::getEntities(volumes, 3);for (int i = 0; i < (int)volumes.size(); ++i) {gmsh::model::addPhysicalGroup(volumes[i].first,{ volumes[i].second },1000 + i,"Volume_" + std::to_string(i));}// 5. 网格参数设置（示例）gmsh::option::setNumber("Mesh.MeshSizeFactor", 0.5);gmsh::option::setNumber("Mesh.MeshSizeMin", 0.1);gmsh::option::setNumber("Mesh.MeshSizeMax", 10.0);// 6. 生成网格gmsh::model::mesh::generate(3);// 7. 保存结果gmsh::write("D:/test.msh");std::cout << "网格生成完成" << std::endl;// 8. 启动GUI验证gmsh::fltk::run();}catch (...) {gmsh::logger::write("关键错误！请检查：\n""1. GMSH SDK版本是否为4.13.1\n""2. 几何文件路径有效性\n""3. 管理员权限（如需要）");}gmsh::finalize();return 0;
}

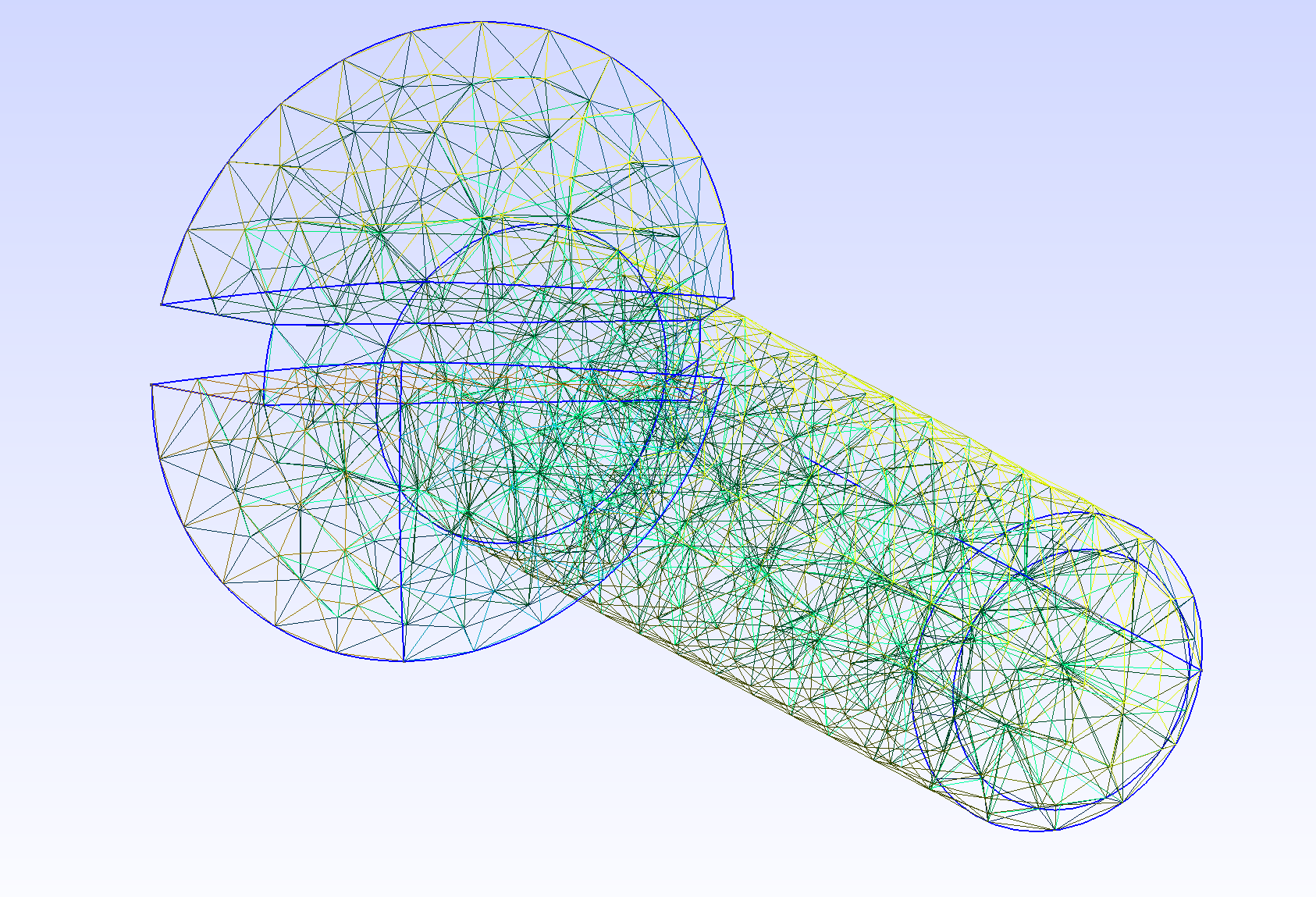

高级网格控制技术

对于复杂几何模型，可通过以下高级功能实现精细化网格控制：

尺寸场控制

尺寸场允许根据几何特征自定义网格尺寸分布：

// 距离尺寸场：对特定面附近区域细化
int field1 = gmsh::model::mesh::field::add("Distance");
gmsh::model::mesh::field::setNumbers(field1, "FacesList", {1});// 阈值尺寸场：基于距离函数定义尺寸变化
int field2 = gmsh::model::mesh::field::add("Threshold");
gmsh::model::mesh::field::setNumber(field2, "InField", field1);
gmsh::model::mesh::field::setNumber(field2, "SizeMin", 0.05);
gmsh::model::mesh::field::setNumber(field2, "SizeMax", 2.0);
gmsh::model::mesh::field::setNumber(field2, "DistMin", 0.1);
gmsh::model::mesh::field::setNumber(field2, "DistMax", 5.0);// 最小值组合场：应用最终尺寸场
int field3 = gmsh::model::mesh::field::add("Min");
gmsh::model::mesh::field::setNumbers(field3, "FieldsList", {field2});
gmsh::model::mesh::field::setAsBackgroundMesh(field3);

网格优化设置

通过多种优化算法提升网格质量：

// 标准优化
gmsh::option::setNumber("Mesh.Optimize", 1);// Netgen 优化（需 GMSH 编译支持）
gmsh::option::setNumber("Mesh.OptimizeNetgen", 1);// 高阶网格优化
gmsh::option::setNumber("Mesh.HighOrderOptimize", 2);

环境配置与调试技巧

编译配置

确保正确配置 GMSH 开发环境：

包含目录：D:\gmsh-4.13.1-source\gmsh-4.13.1-Windows64-sdk\include
库目录：D:\gmsh-4.13.1-source\gmsh-4.13.1-Windows64-sdk\lib
链接库：gmsh.lib
将 gmsh.dll 复制到可执行程序目录

调试建议

首次运行时注释尺寸场部分，验证基础功能
使用 GMSH GUI (gmsh::fltk::run()) 查看几何与网格
检查生成的 .msh 文件结构
逐步调整参数，观察对网格质量的影响

常见问题解决方案

API 兼容性问题

GMSH 4.13.1 及以上版本中，STEP 文件导入应使用 importShapes 方法：

// 正确的 STEP 文件导入方式
std::vector<std::pair<int, int>> imported_entities;
gmsh::model::occ::importShapes("D:/test.step", imported_entities);

实体验证机制

在关键步骤添加实体验证代码，确保几何正确导入：

// 验证所有实体
std::vector<std::pair<int, int>> all_entities;
gmsh::model::getEntities(all_entities);
std::cout << "当前模型包含 " << all_entities.size() << " 个实体：" << std::endl;
for (const auto &e : all_entities) {std::cout << "维度 " << e.first << " 标签 " << e.second << std::endl;
}
