ST25DV04K NFC TAG 使用日志

一. ST25DV04K简介

        ST25DV04K是由ST生产的动态NFC/RFID标签IC，具有4-Kbit EEPROM以及快速传输模式功能。支持IIC接口协议，供电电压1.8V到5.5V，支持IIC以及RF接口访问存储器。4Kbit存储器即512bytes，在IIC写入时必须以字为单位写入。

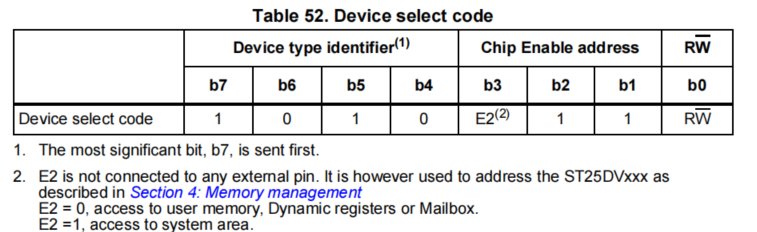

        IIC写入数据时，先写入器件地址，E2=0，访问存储器，RW=0，字节/顺序写入，一般配置为0xA6即可。再写入两字节的存储器地址高位与低位。然后顺序写入1字数据即可。

二. IIC时序

        写器件地址后，再写入两字节存储区地址，之后连续写入数据即可，IIC速率最快支持1Mhz

void IIC_Write_Nbyte(u16 address, u8 *sum, u16 num)	//连续写 n bytes
{IIC_Start();//User memory, Dynamic registers, FTM mailbox writingIIC_SendByte(0xA6);IIC_wait_ACK();//write data addressIIC_SendByte(address>>8);IIC_wait_ACK();IIC_SendByte(address);IIC_wait_ACK();//Write num bytes of data continuously for(u16 i = 0; i < num;i++){IIC_SendByte(sum[i]);IIC_wait_ACK();}IIC_Stop();
}

 三. NEDF数据格式

        若使用NFC标签写入URL网址，即可实现NFC碰一碰弹出网址功能，也可用于携带少量数据，比如温度数据等，例如：http://www.helloworld.?data=ABCDEFG....

如果写入的URL长度不超过256字节，则只需要1个pay load length，当超过256字节则需使用4个pay load lenght。

u8 url[48] = {0xE1, 0x40, 0x40, 0x00, 0x03, 0xFF, 0x01, 0xF8,     //Capability Container							0xC1, 0x01, 0x00, 0x00,	0x01, 0xF1, 0x55,           //NFC record header0x03, 0x6A, 0x60, 0x61, 0x2E, 0x6A, 0x69, 0x61, 0x6E, 0x7A,  //payload data0x68, 0x69, 0x31, 0x76, 0x2E, 0x63, 0x6F, 0x6D, 0x2E, 0x63,0x6E, 0x2F, 0x6E, 0x78, 0x63, 0x63, 0x2F, 0x23, 0x2F, 0x3F,0x21, 0x32, 0x00
};

 如上是超过256字节的ULR写法，由三部分组成：CC文件、NFC Record Header、Payload data。

1. CC文件

[0]：版本协议，如0xE1指示NFC Forum Type5      [1]：版本号以及访问控制

[2]：存储容量，如512bytes*8=0x40                       [3]：其他功能信息

[4]：固定为0x03,代表NDEF消息TLV                      [5]：数据大于256填0xFF

[6:7]：NFC Record Header + Payload Lenght 数据长度

2. NFC Record Header

[0]：配置寄存器     [1]：type lenght    [2:5]：PayLoad Length     [6]：Record Type

3. Pay Load Data

[0]：ID，如0x01指示http://www.      [1: ...]：数据

四. 单片机写入

        写入数据必须4字节对齐，存储器块大小为4字节，例如清除存储器数据：

void ST25_Clear()	//清除存储区
{u8 buffer[4]={0};for(u16 i=0;i<128;i++){IIC_Write_Nbyte(i*4, buffer, 4);delay(50);  //stop后必需延时启动下一次写操作}
}

若不明白URL数据小于256与大于256后数据头具体格式如何，可以利用手机软件NFC标签助手实际写入一段URL，然后读出全部数据，参考其数据头格式更改即可
