M8040A/M8199助力数据中心收发信机测试

随着数字通信和大数据的不断发展，误码率测试变得越来越重要。高性能误码率测试仪作为一种关键的测试设备，可以对数字信号进行高速、高精度的误码率测试，广泛应用于通信、数据中心、半导体等行业。

M8040A误码仪系统当前不仅在上游IP和顶层芯片企业的PCIe5.0/6.0早期研发项目上得到广泛应用，在广大系统级客户也已经在PCIe4.0系统上得到广泛应用。M8040A误码仪系统甚至还能向下兼容支持PCIe3.0测试，并支持U.2/M.2接口测试。

M8199任意波形发生器可提供您需要的速度、带宽、精度和灵活性，帮助您应对下一代应用的挑战；在强度调制/直接检测（M/DD）中支持每通道超过 400 Gb/s 的数据传输速度；在相干光通信中更是可以支持每载波超过 1.6 Tb/s 的数据传输速率。

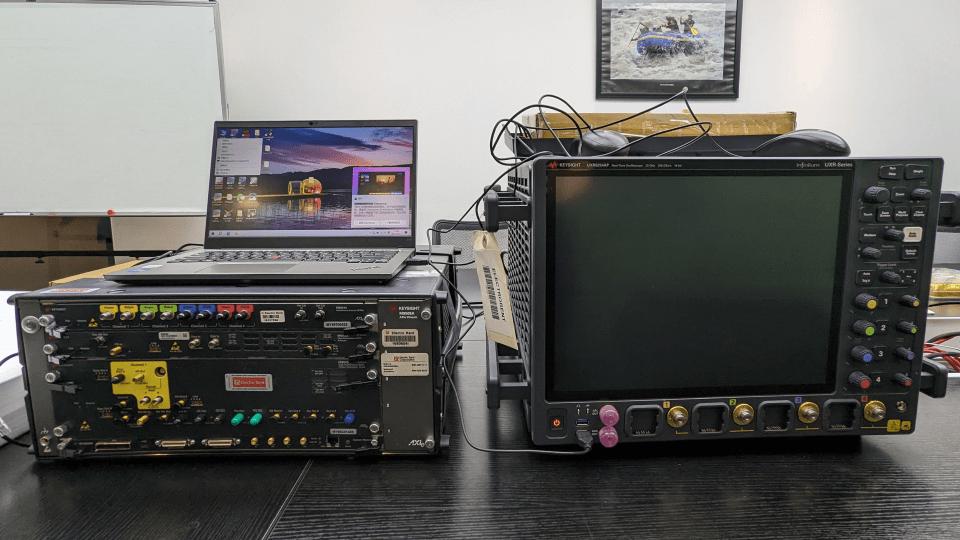

# M8040A 64Gbaud #

高性能比特误码率测试仪

M8040A 是一款高度综合的比特误码率测试仪（BERT），适用于物理层表征和合规性测试。它支持 PAM4 和 NRZ 信号，以及高达 64 GBaud 的数据速率，覆盖 400 GbE 标准的所有特性。

许多流行的互连标准使用了 PAM4 和 NRZ 数据格式。M8040A 可对这些标准进行接收机（输入）测试，如下所示：PCIe 5、TBT3、400 GbE、50/100/200/400/800 GbE、OIF CEI-56G 和 CEI-112G、64G/112G 光纤通道、Infiniband-HDR，以及芯片间、芯片与模块、背板、中继器和有源光纤电缆的专有接口。

主要特点：

• 2 至 64 Gbaud 的 PAM4 信号数据速率
• 真正的实时 PAM4 误码检测能力，数据速率高达 58 Gbaud
• 内置去加重、分析仪均衡和时钟恢复功能
• 整合和校准过的抖动注入：RJ、PJ1、PJ2、SJ、BUJ 和时钟/2 抖动
• 每个模块有两个码型发生器通道，用于仿真干扰源通道
• 8/16/32/64 GT/s PCI Express® 交互式链路训练和 SKP OS 过滤
• 可以通过算法生成 PRBS、QPRBS 码型，也可以使用保存在存储器中的码型或是通过码型序列发生器生成的码型
• 用于 PAM4、Gray 编码、FEC 编码、预编码器和误码分布分析
• 所有选件和模块均可升级
• 提供真正的误码分析功能，能够提供准确且可重复的测量结果，从而优化您的器件的性能裕量

目标应用：

M8040A 专为研发和测试工程师设计，帮助他们表征芯片、器件、收发信机模块和子组件、电路板以及系统。这些被测器件和系统配有串行 I/O 端口，数据速率高达 32 GBaud 和 64 Gbaud，主要在服务器、计算、数据中心和通信行业中使用。

许多流行的互连标准使用了 PAM4 和 NRZ 数据格式。M8040A 可对这些标准进行接收机（输入）测试，如下所示：PCIe 6.0/5.0/4.0、TBT3、400 GbE、50/100/200/400/800 GbE、OIF CEI-56G 和 CEI-112G、64G/112G 光纤通道、Infiniband-HDR，以及芯片间、芯片与模块、背板、中继器和有源光缆的专有接口。M8040A 64 Gbaud BERT 的码型发生器可提供纯净的 32 和 26.5625 Gbaud PAM4 输出信号。

# M8199A/B 128/256GSa/s #

任意波形发生器

Keysight M8199A 任意波形发生器（AWG）拥有 4 个 128 GSa/s 通道，或 2 个 256 GSa/s 通道，标称模拟带宽高达 70 GHz。作为高性能任意波形信号源，M8199A 可帮助客户开发 128 Gbaud 甚至更高波特率的设计，包括适用于 TB 级传输系统的先进元器件。M8199A 在每个 2 插槽 AXIe 模块中提供多达 4 个 128 GSa/s 差分输出通道，并能同步多达 4 个模块，让您能够以经济实惠的方式来激励多通道高速接口。

主要特点：

Keysight M8199A 任意波形发生器（AWG）与其他同类产品相比，采样率更高，带宽更大，并且拥有多达 4 个同步通道。这些通道可以在单一模块中同时工作。

• 高达 70 GHz 的模拟带宽
• 100 至 128 GSa/s（4 通道）、200 至 256 GSa/s（2 通道）连续采样率范围
• 可同步 4 个模块上多达 16 个 128 GSa/s 通道，或 4 个模块上多达 8 个 256 GSa/s 通道
• 内置频率和相位响应校准，可以提供纯净的输出信号
• 6 位 ENOB，直流至 50 GHz 频率范围，Fs 100 GSa/s 采样率
• 固有抖动：< 75 fs
• 差分输出电压高达 1.4 Vpp @128 GBd
• 跳变时间（20/80）最短为 5 ps
• 以 25 fs 分辨率进行通道间偏移调整
• 可同步 4 个模块上的多达 16 个通道
• 频率大于 1 MHz 时，宽带相位噪声低于 140 dBc
• 每个通道配有 512 KSa / 1 MSa 波形存储器

主要优势：

• 4 个 128 GSa/s 通道，或 2 个 256 GSa/s 通道，标称模拟带宽高达 70 GHz
• 为研发工程师提供高性能信号源，用于生成任意信号，支持他们开发波特率高达 140 GBd 的设计
• Keysight M8199A 256 GSa/s 任意波形发生器的采样率是当今市场上常规任意波形发生器的两倍，而模拟带宽至少多 50%。 得益于此，研发工程师能够快速开发太比特传输系统中的先进元器件
• 即时可用的综合型仪器
• 与常见软件（如 MATLAB 或 Keysight IQTools）配合使用
• 基于M8070B 的 SCPI 编程接口
• 配置非常灵活，可通过升级选件从 2 个 128 GSa/s 通道升级到 4 个 256 GSa/s 通道

M8199B 任意波形发生器（AWG）模拟带宽超过 80 GHz；连续采样率：200 至 256 GSa/s；每个通道配有 1 MSa 波形存储器；可同步 4 个模块上的多达 8 个通道；内置频率和相位响应校准，可以提供纯净的输出信号。

可为研发工程师提供能够生成任意信号的高性能信号源，支持工程师开发 160 GBaud 及更高速率的设计。 它支持多达 8 个同步通道进行 256 GSa/s 采样，模拟带宽标称值超过 80 GHz。 它内置频率和相位响应校准功能，可以提供纯净的输出信号。作为一款综合型仪器，它可以随时投入使用。
