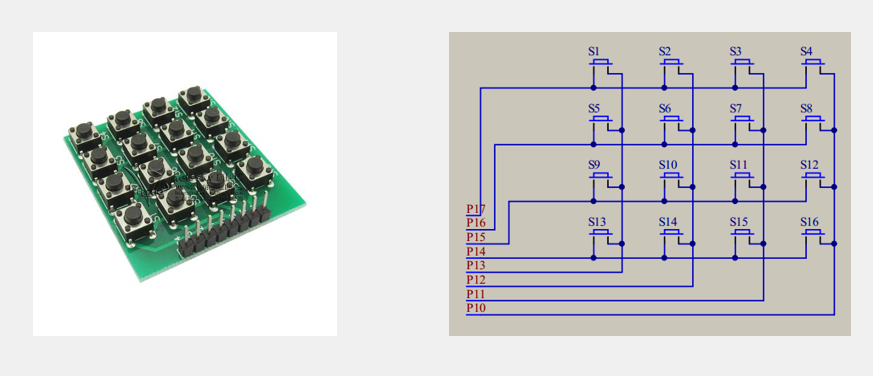

1.矩阵键盘介绍

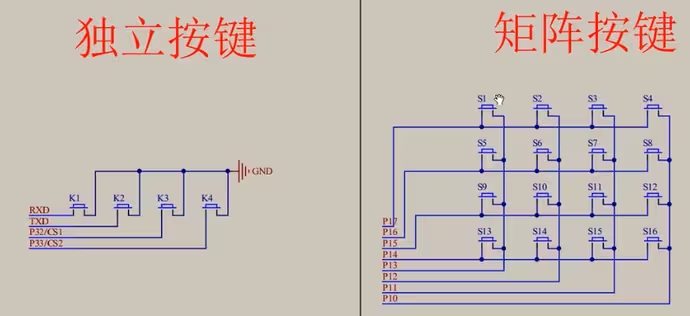

在矩阵中按键数量较多时，为了减少I/O口的占用，通常将按键排列矩阵形式

采用逐行或逐列的“扫描”，就可以读出位置按键的状态

2.扫描的概念

数码管扫描（输出扫描）

 原理：显示第1位→显示第2位→显示第3位→……，然后快速循环这个过程，最终实现所有数码管同时显示的效果

矩阵键盘扫描（输入扫描）

 原理：读取第1行(列)→读取第2行(列) →读取第3行(列) → ……，然后快速循环这个过程，最终实现所有按键同时检测的效果

以上两种扫描方式的共性：节省I/O口

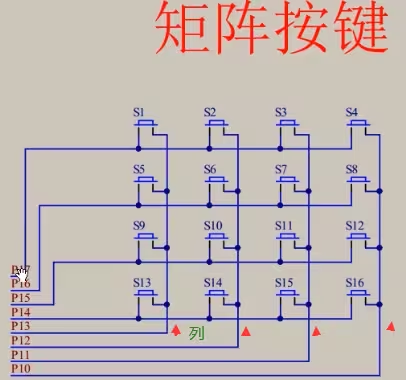

矩阵按键采用逐行扫描：

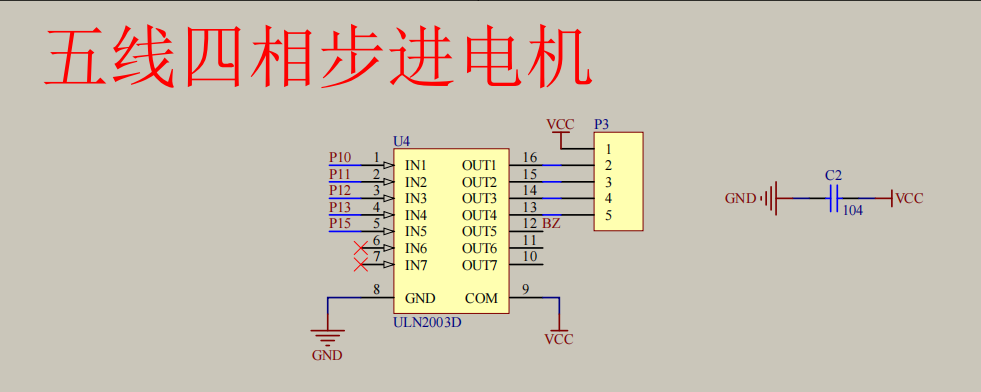

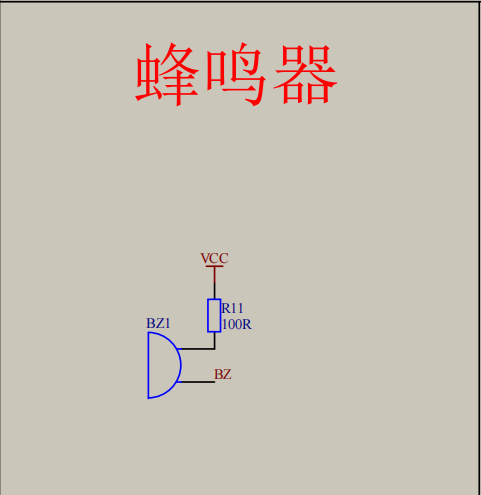

因为P15连接到步进电机的BZ，而BZ连接到蜂鸣器，为了让他们不冲突，所以不能逐行扫描，所以矩阵按键要逐列扫描。

逐行扫描：给0就代表扫描，其他给1（没选中），一次只能扫描一行；P10-P13给0表示按下，给1表示没按下

按列扫描也一样思路

3.矩阵键盘代码

第一步：

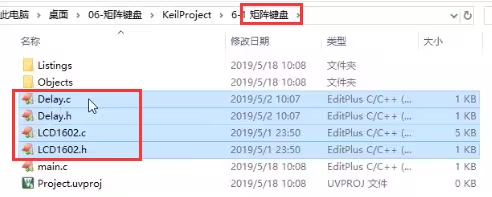

将延迟的和LCD1602(液晶显示)的代码复制到工程目录下

第二步：

添加到keil中（选中文件右键，Add filess to Grop---）

第三步：

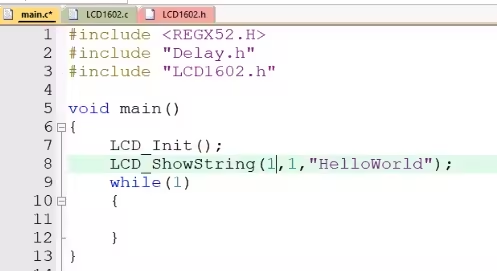

引用头文件使用（前面知识，要先初始化才能用）

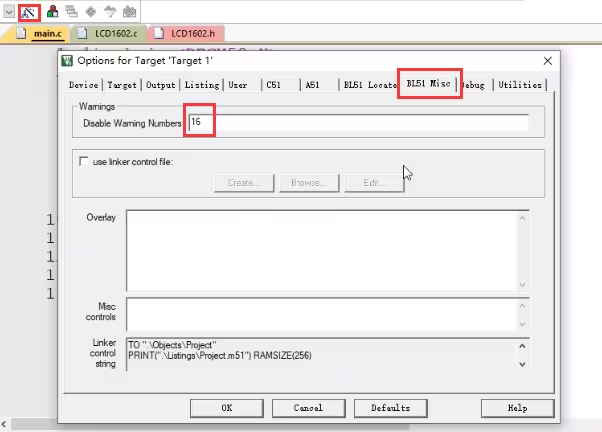

补充：如果不想看警告就去掉警告，不显示

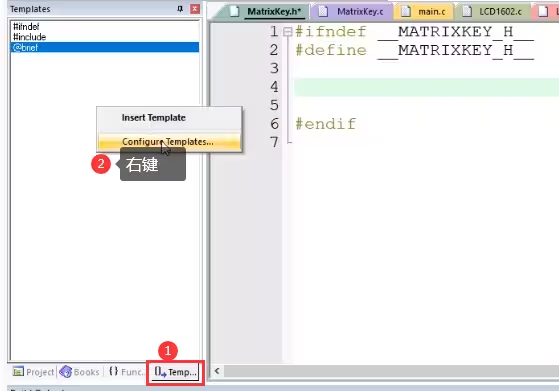

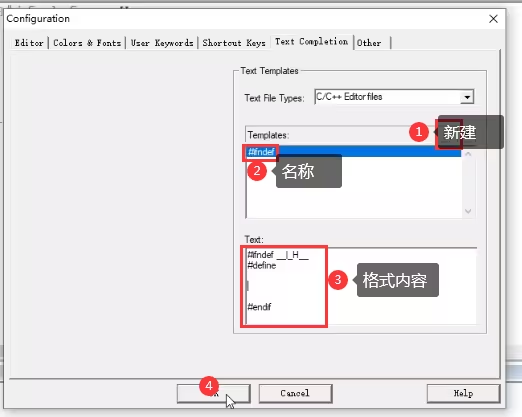

补充：快速生成常用格式代码

设置，完成后双击就可以生成了

第四步：

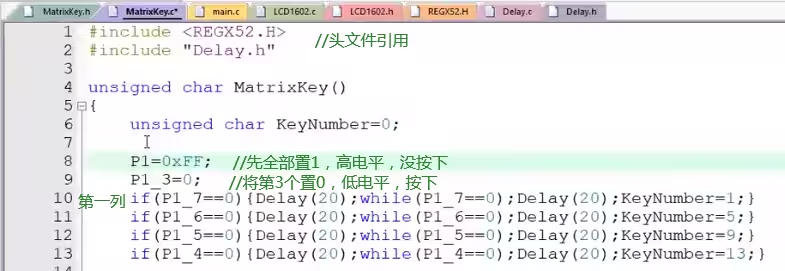

扫描矩阵按键代码，可以选中图片右键浏览，这样看模糊：（局部变量要赋初始值）

第五步：

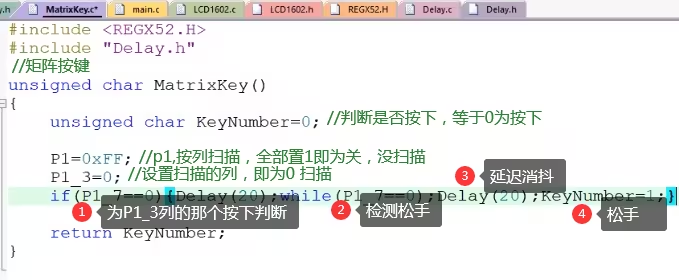

第一列判断是否被按下代码

第六步：

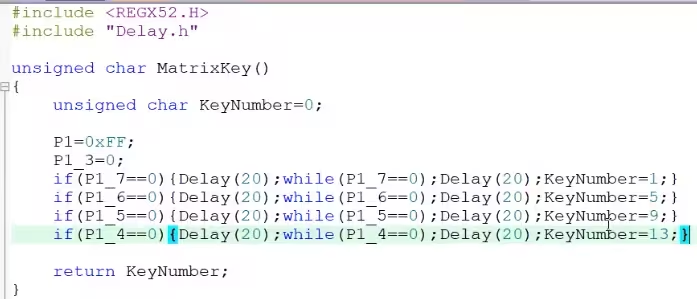

那一列检测那一列置0，再检测列的第几个按下（其他的列复制过来改下）

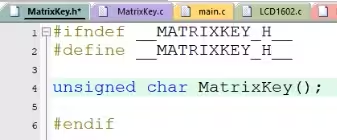

头文件声明

第七步：

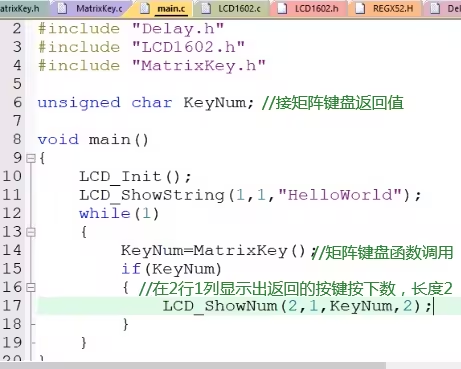

main函数调用

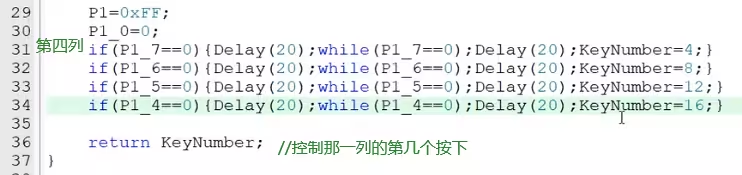

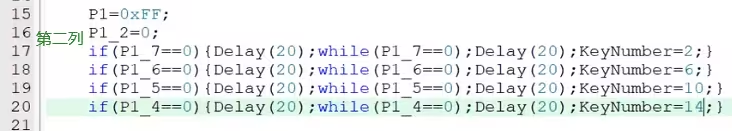

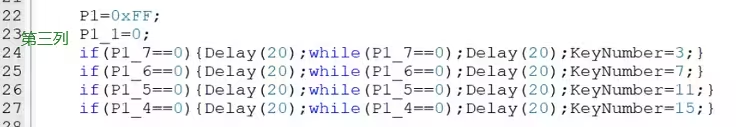

矩阵按键函数其他列如下

4.矩阵键盘密码锁

第一步：

将矩阵键盘代码复制过来到工程目录下（复制功能模块点C和点H文件）在主函数引入头文件

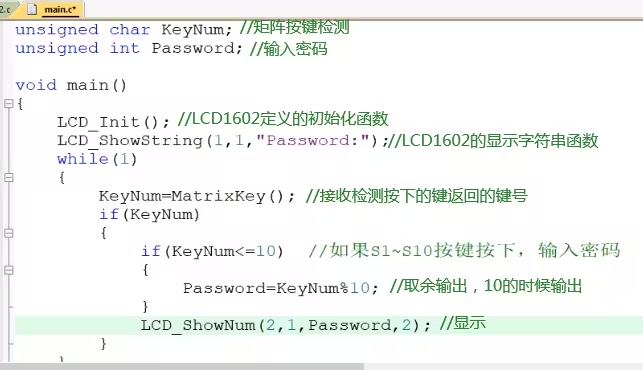

第二步：

第三步：

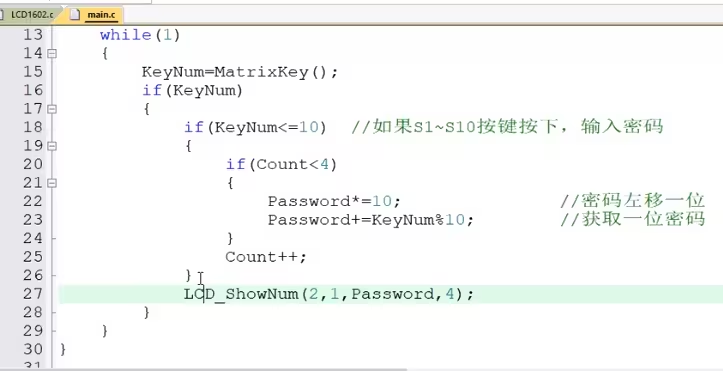

乘以10和+=操作理解

矩阵键盘密码锁

第四步：

显示密码超出范围(大于int类型函数显示值)，解决方法Count，计数

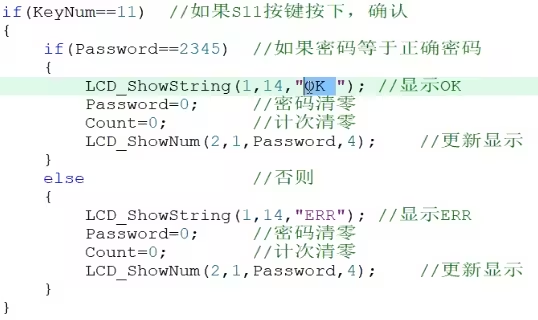

11按键确认键

第五步：

取消键12
