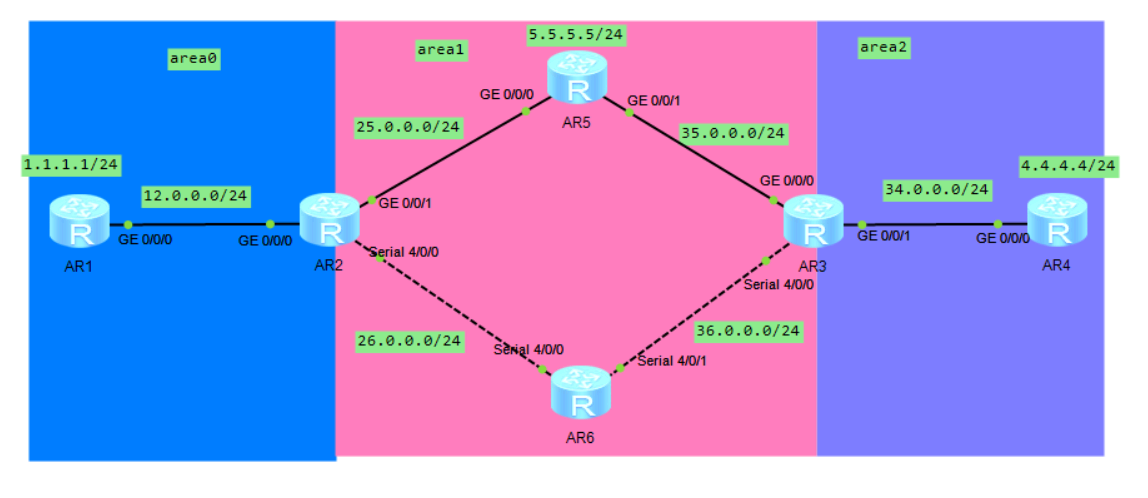

OSPF不规则区域划分

1、建立一条虚链路

vlink 可以被视为是⻣⼲区域的⼀段延伸。 这⼀条虚拟的链路，只能够跨域⼀个⾮⻣⼲区域。

[r2-ospf-1-area-0.0.0.1]vlink-peer 3.3.3.3
[r3-ospf-1-area-0.0.0.1]vlink-peer 2.2.2.2

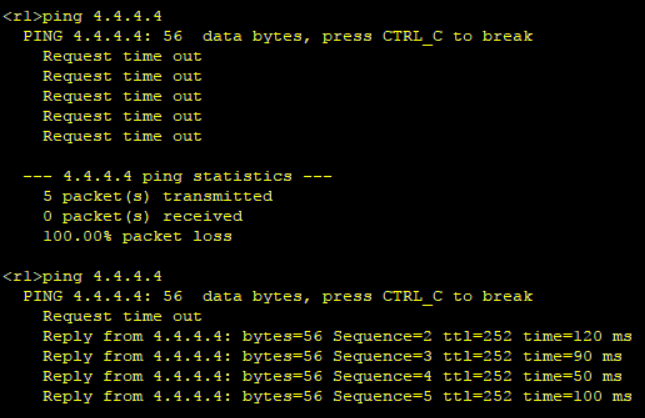

在没有建立虚链路之前,r1是不能ping r4的。vlink建⽴的邻居关系，不再OSPF邻居表中存放。vlink链路是基于开销值⼩的物理链路来建⽴的，只要本地还存在到 达⽬标的物理链路，那么vlink永远都不会中断。

2、重发布技术（把⼀种路由信息以另外⼀种路由协议的方式发布出去）

1.将 R3 和 R4 之间的链路（34.0.0.0/24）从非骨干区域（Area 2）迁移到骨干区域（Area 0）

[r4-ospf-1]area 2
[r4-ospf-1-area-0.0.0.2]undo network 4.4.4.4 0.0.0.0
[r4-ospf-1-area-0.0.0.2]undo network 34.0.0.2 0.0.0.0
[r4-ospf-1-area-0.0.0.2]q
[r4-ospf-1]undo area 2
[r4-ospf-1]area 0
[r4-ospf-1-area-0.0.0.0]network 4.4.4.4 0.0.0.0
[r4-ospf-1-area-0.0.0.0]network 34.0.0.2 0.0.0.0
[r4-ospf-1-area-0.0.0.0]q
[r4-ospf-1]q



R3也是同样类似的操作。

2.使用多进程实现路由隔离

• R3 上的 OSPF 1 进程负责与 R2、R5、R6 的通信（Area 1）OSPF 2 进程负责与 R4 的通信（Area 0）
• R4上的OSPF1与 R3 的通信（Area 0）

[r3]ospf 1[r3-ospf-1]import-route ospf 2  ---将OSPF进程1的路由发送到OSPF进程2中。 [r3]ospf 2[r3-ospf-2]import-route ospf 1---将OSPF进程1的路由发送到OSPF进程2中。

R1就可以与R4互ping 了 ，下课，拜拜咯~
