传统物理按键

原理

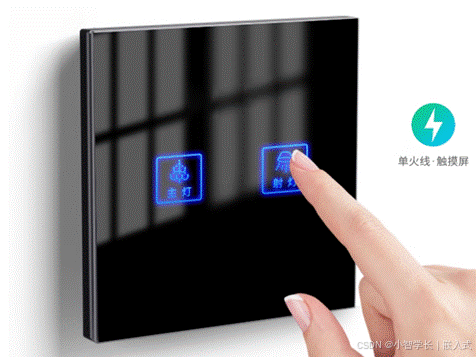

玻璃盖板下通过一个触摸PAD连接到触摸芯片中，触摸PAD可以用PCB铜箔、金属片、平顶圆柱弹簧、导电棉、导电油墨、导电橡胶、导电玻璃的ITO层等。

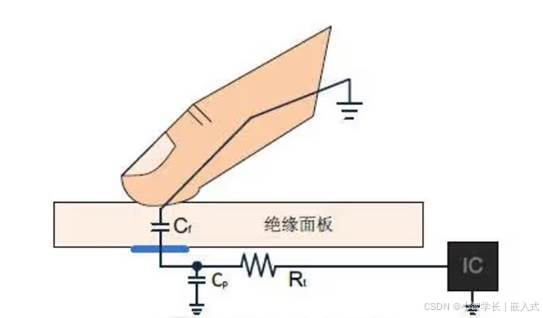

当有人体手指靠近触摸按键时，人体手指与大地构成的感应电容并联焊盘与大地构成的感应电容，会使总感应电容值增加。

电容式触摸按键IC在检测到某个按键的感应电容值发生改变后，将输出某个按键被按下的确定信号。

PT2041A 是一款单通道触摸检测芯片。该芯片内建稳压电路，提供稳定电压给触摸感应电路使用，同时内部集成高效完善的触摸检测算法，使得芯片具有稳定的触摸检测效果。该芯片专为取代传统按键而设计，具有宽工作电压与低功耗的特性，可广泛地满足不同消费类应用的需求

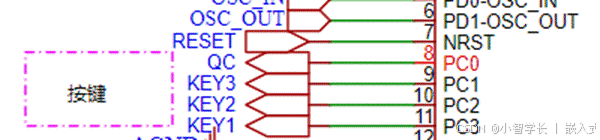

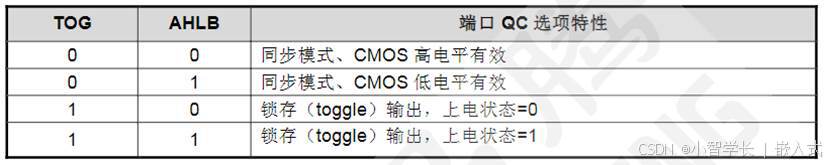

所以，对于STM32来说，我们只需要关注QC的IO有没有电平变换，即可判断有没有手指按下。

所以这部分的代码与按键部分是完全一样的，我们可以参考7、GPIO输入按键编写。

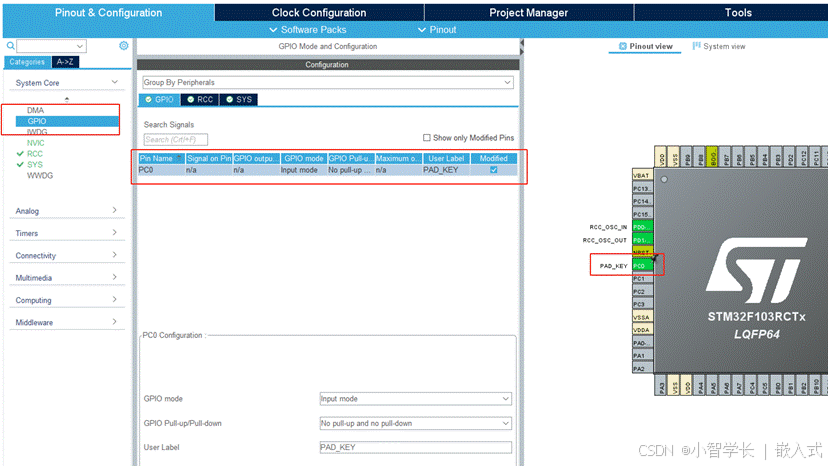

首先，设置PC0为输入模式，修改标签名为PAD_KEY

同时添加LED1作为测试效果展示

然后生成工程。

添加测试代码

  while (1){/* USER CODE END WHILE *//* USER CODE BEGIN 3 */if(HAL_GPIO_ReadPin(PAD_KEY_GPIO_Port,PAD_KEY_Pin) == 0) //判断按键KEY是否被按下{HAL_Delay(10);//延时10ms消除按键抖动if(HAL_GPIO_ReadPin(PAD_KEY_GPIO_Port,PAD_KEY_Pin) == 0){//再次判断KEY是否依然被按下HAL_GPIO_TogglePin(LED1_GPIO_Port,LED1_Pin);      //对LED引脚进行取反操作while(HAL_GPIO_ReadPin(PAD_KEY_GPIO_Port,PAD_KEY_Pin) == 0);  //等待按键抬起}}}/* USER CODE END 3 */
