ISP流程介绍(Raw格式阶段)
一、ISP之DPC
DPC(Defective Pixel Correction)也就是坏点矫正,在sensor接收光信号,并做光电转换之后。
这一步设计的意义在于:摄像头sensor的感光元件通常很多会存在一些工艺缺陷缺陷,让图像上某些像素无法正常收集到需要的光信号,导致图像出现明显高光或者死黑像素点。
通常的作法,可以是sensor厂商检测标定出这些坏点,然后直接矫正。也可以是拍摄图像之后,通过特定算法进行直接软件矫正。
看到已经有不少小伙伴写过这方面实现,所以详细实现可以参考:https://zhuanlan.zhihu.com/p/392906069
二、ISP之BLC
BLC(Black Level Correction)也就是暗电流矫正,本质上来说,isp需要做这一步的原因也是因为硬件缺陷。
主要是因为感光元器件和光电转换之类器件在输入光强度为0,也就是环境光线全黑的情况下,依然会有电压输出,引起结果图像实际像素值大于0,导致图像出现异常。
最简单的做法:在实验室全黑环境下,拍摄一张全黑的raw图像,分别计算图像rggb通道平均值并保存,实际拍图时候,每张图像的rggb通道都减去对应的平均值,并归一化得到矫正之后图像。
同样的,这类详细介绍,也有很多小伙伴做过了,我这里不做详细展开了,细节可以参考:https://zhuanlan.zhihu.com/p/386487708
三、ISP之LSC
LSC(Lens Shading Correction)也就是镜头阴影矫正,常规意义上来说,这一步也可理解为硬件缺陷导致的,本质上是由于镜头光学特性引起的。
整体上这种缺陷又可以分为两类:
1、Luma shading:镜头从中心到边缘逐渐出现了能量衰减,导致结果图像呈现中心亮四周黑的现象。
2、不同颜色的光折射率不同,白光经过镜头到成像sensor时候,由于折射率问题,会导致不同颜色光落到不同位置上,引起偏色。
最简单暴力的矫正方法:将输入图像平均分成24x24之类的块,默认中心块的亮度和颜色为gt,将其他块的亮度和颜色直接往中心块靠齐。矫正前和矫正后图像可以参考如下图片。
需要特别注意的是,本身来说,核心缺陷在于中心进光量远大于边角,这一步虽然可以亮度/颜色强行修正,但是必然出现噪声放大和缓解不了解析力不足的缺陷,
边角去噪可以在继续牺牲解析力情况下,缓解放大后的边角噪声,但是边角解析力在不引入额外设备或者说叠多帧的条件下,那是基本没救了的。

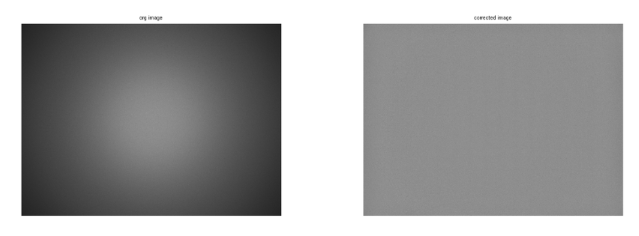

下图分别为修正前和修正后图像对比:
同样的,这块的修正细节,也有很多小伙伴讲过了,大家可以参考文章:https://zhuanlan.zhihu.com/p/389334269, 上面截图也引用自这篇文章。
四、ISP-NR Raw
NR Raw(noise reduction for Raw)也就是Raw域去噪,单纯的图像去噪算法在这几十年发展中,已经有了无数种,简单按类别来分,就有简单空域滤波(比如高斯),考虑像素值相识性(如双边),变换域去噪(如小波),考虑图像块内容结构相似性(如nlm,bm3d),加入时域信息(mfnr),基于聚类训练(如各类字典或者RAISR等),基于nn网络等。
去噪算法这块,有兴趣的后面慢慢折腾讲,这里展开讲的话,相对于isp来说,就有点太发散了。我们这里重点只讲下isp raw当前这个节点去噪的明显优势。
去噪之前,首先我们需要知道噪声产生原因:噪声一般是 sensor 接收光子,然后转化成 RAW 图的过程中产生的,通常由这几个阶段参数:
1、sensor接收到光粒子,光粒子激发电子时候,会产生 photon noise,该噪声服从泊松分布。
2、sensor本身发热产生暗电流,引入dark noise 或者热噪声,该噪声服从泊松分布。
3、电子产生电流再被模拟放大器放大信号时候,产生read noise噪声,属于加性噪声。
4、模拟信号进行ADC模数转换,得到离散照度值时候,会产生adc 噪声,也属于加性噪声。
总结下来,Raw图像上一共应该会有两类噪声:泊松和加性噪声。 设备在实验室特定环境下,拍摄特定场景并通过计算,可以直接估算出这两类的噪声参数,参考资料: 计算摄影:噪声模型与噪声估计_低照度 噪声的关系-CSDN博客 。
将这些噪声参数,引入去噪算法中,比如nlm之类权重计算时候,加入这些参数引导去噪,可以进一步改善算法去噪效果。更明显优势是:当我们有了sensor的噪声参数之后,就可以根据这些参数数据,生成符合该sensor噪声形态的无数噪声图像数据,这些噪声叠加到干净gt图像上之后,就有了无数训练数据对,nn去类算法最头痛的训练数据问题在这里得到解决,并且nn训练时候只需要学会对这类噪声形态去噪,泛化性要求明显降低,对去噪效果提升和模型小型化非常友好,参考资料:https://zhuanlan.zhihu.com/p/237734097 ,
但是如果Raw图像经过了后续的Demosiac/gamma/ltm之类操作之后,那么噪声形态会被严重破坏,导致无法估算sensor的噪声参数。所以后续阶段上做去噪,不止无法使用噪声参数这个先验信息,还将面对更复杂的噪声形态。
五、ISP之AWB
AWB(Auto White Balance)也就是自动白平衡,该模块存在的原因在于,人眼本身拥有视觉矫正功能,它可以在不同光源情况下,还原识别出物体本身的颜色。
但是sensor没有这个能力,光源变化产生的颜色变化,会对sensor带来一样的变化影响,不同色温环境下,拍出来的图像颜色会随着色温变化而变化(如暖色温情况下,排出的结果图会偏红)。
自动白平衡就是给sensor加上人眼的视觉矫正功能,简单实现来说,就是计算出当前场景的偏色情况,然后方向补偿,将偏色强行拉回到正常颜色上。最暴力的做法,在需要矫正的环境光线下拍一张灰卡,灰卡在实际场景上拍摄出来的偏色层度,就是WB需要反向补偿矫正的强度。

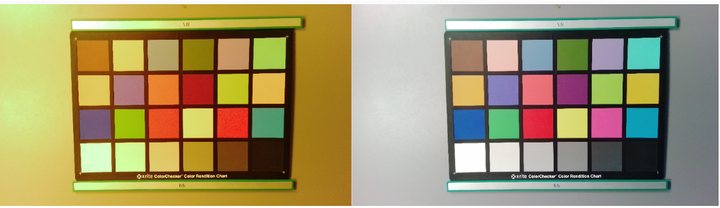

如下图,左边为矫正前,右边为矫正后:
AWB也是发展了若干年了,很多大佬们已经详细讲解过很多了,细节我这里也略过了,后面有兴趣研究这块算法了再慢慢展开探索,感兴趣细节的小伙伴们,可以参考:https://zhuanlan.zhihu.com/p/395206555 等文章,如上展示图片也来自该文章。
六、ISP之Demosaic

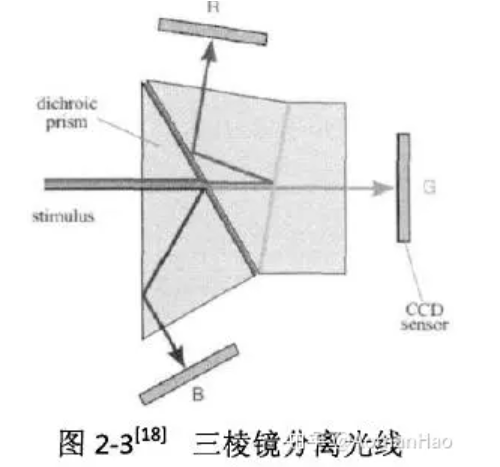

Demosaic也就是去马赛克,该模块存在价值,主要是为了节约sensor成本,理论上来说,将拍摄现实场景画面,使用三个sensor同时收集r,g,b通道信息,并保证r,g,b通道像素点对齐的话(其实不保证也应该没关系,配准算法后端对齐后也能用),就不需要Demosaic,直接可以得到rgb彩色图像了。比如使用如下结构的sensor设计(图片引用来自:https://zhuanlan.zhihu.com/p/170610956):
基于成本考虑,上图这种设计,通常用的不太多,常用的sensor设计如下图这样(图片引用来自:https://zhuanlan.zhihu.com/p/170610956):
使用如上这类sensor,可以只使用一个感光芯片,并且不需要考虑棱镜分光之类复杂设计,缺点嘛,就是图像质量差了亿点点,并且需要额外使用Demosaic之类技术进行通道插值,合成全彩色图像。
相关插值技术有很多,常见的比如:最近邻,双线性,色差/色比法,沿边缘方向加权等,最近发展也出现了很多nn Demosaic之类技术,效果挺好的,很多小伙伴也已经写过这方面细节了,可以参考:
https://zhuanlan.zhihu.com/p/170610956
https://zhuanlan.zhihu.com/p/510682315
等相关文章,这里就不展开了。等后面有兴趣研究这块技术时候,在单独慢慢整理。
七、小结
经过如上六步,图像信息完成从收集光子激发电流 ,到电流转换为离散照度值(Raw图像数据) ,再到RGB彩色图像的转换,Raw图像上相关操作基本到此结束。
