CATIA高效工作指南——零件建模篇（二）
一、PowerCopy特征复用技术
1.1 智能特征封装
通过几何图形集(Geometrical Set)构建参数化特征组，将关联的草图、曲面、实体等元素进行逻辑封装。操作流程如下：
- 创建新几何图形集并完成特征建模

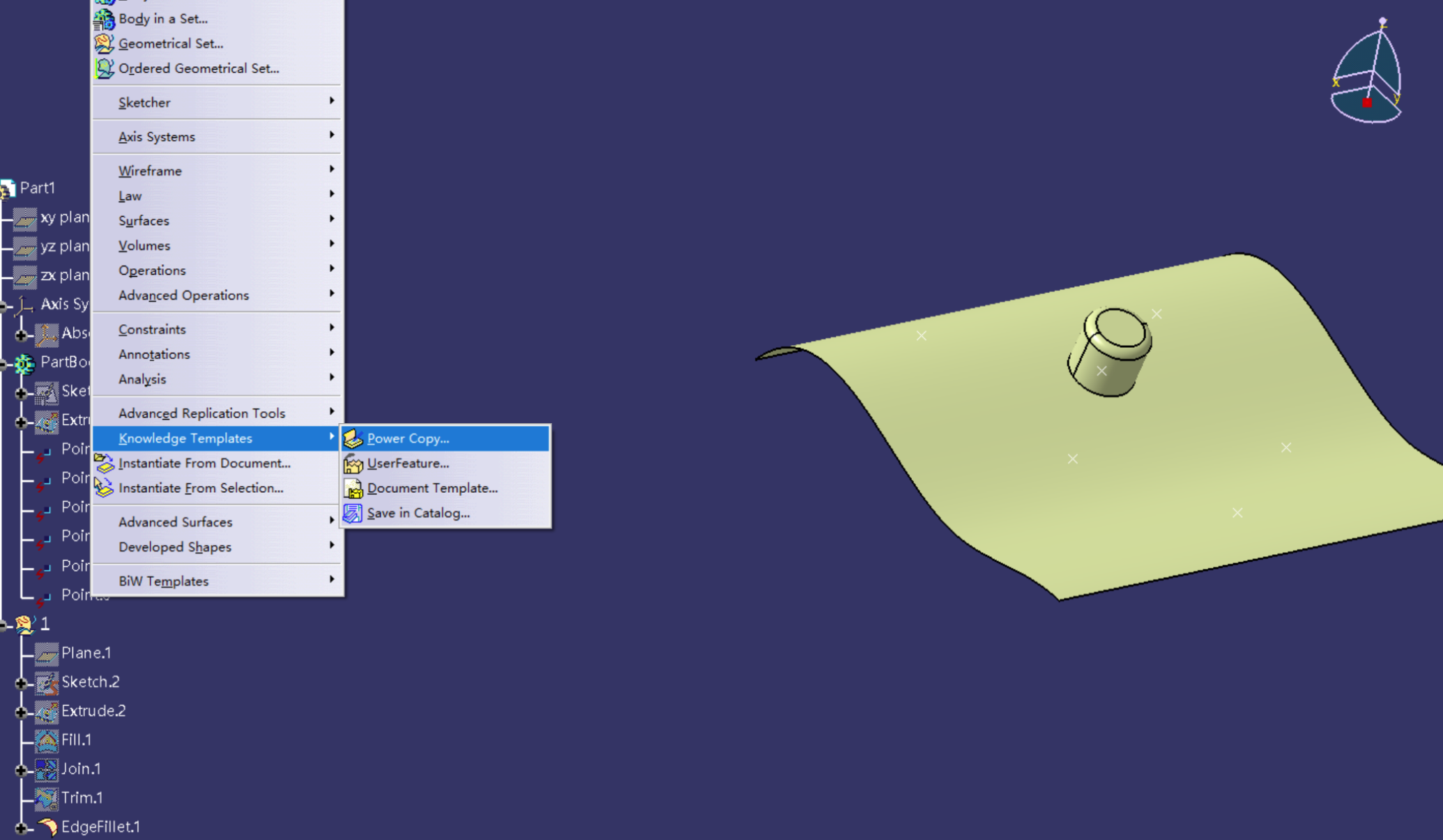

- 激活PowerCopy命令，选择目标几何集
- 定义输入参数和定位参考（如图所示）
1.2 动态实例化应用

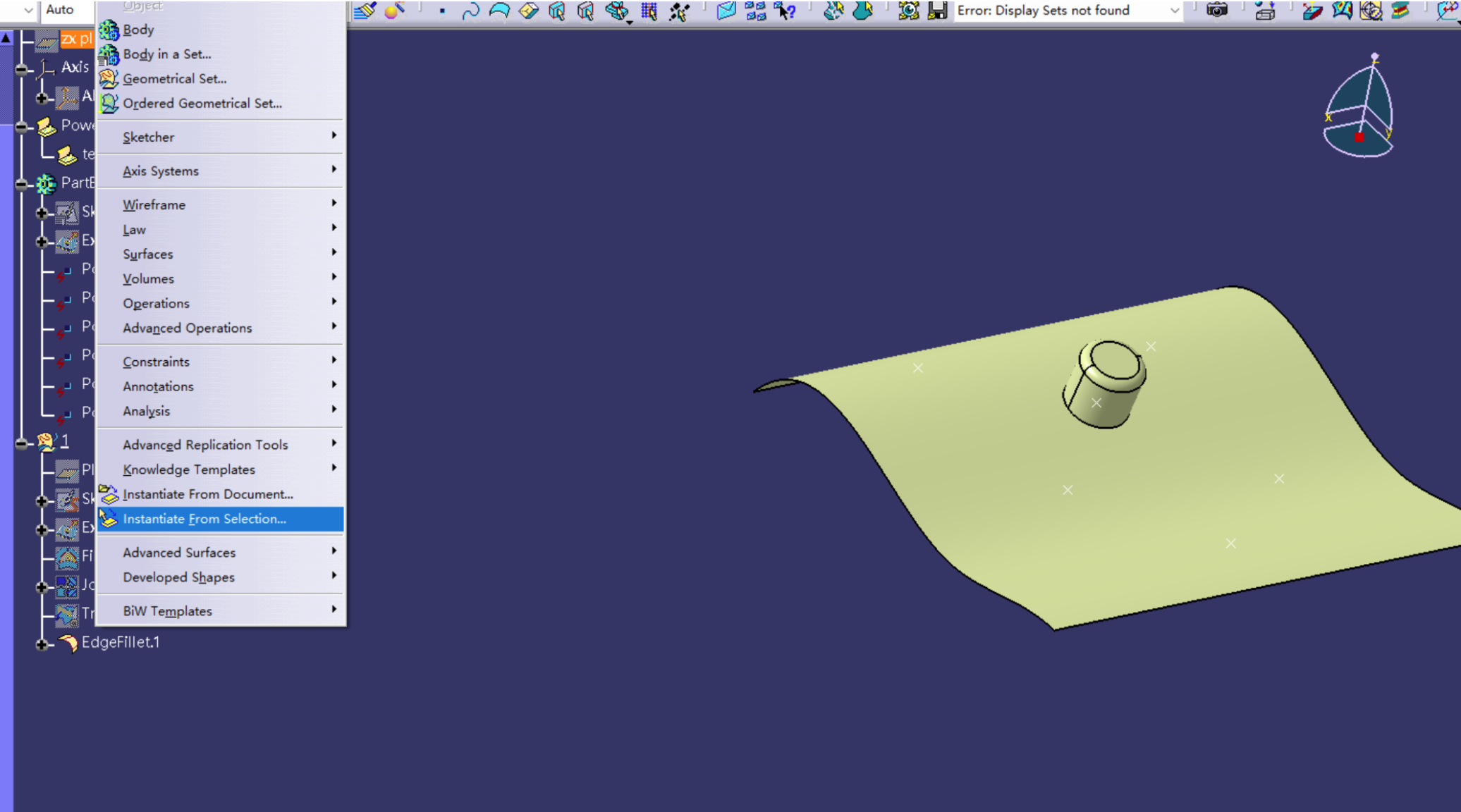

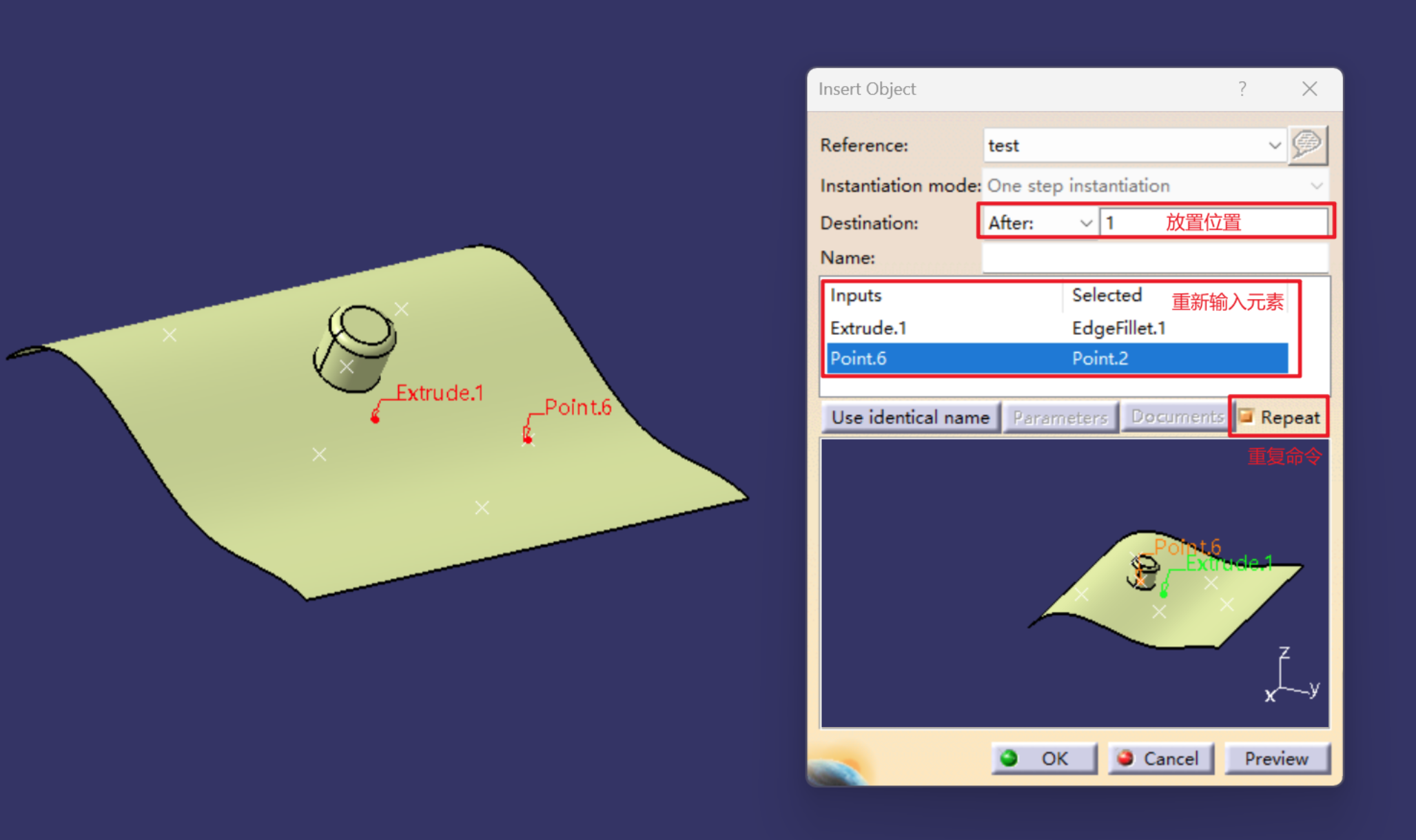

在结构树中右键调用实例化命令，通过Repeat模式实现特征阵列化复用。关键技术点包括：
- 支持多参考坐标系动态适配
- 参数驱动实现尺寸自动更新
- 几何约束自动继承
二、装配坐标系重构技术
2.1 绝对坐标系重置
在装配环境下，通过按结果粘贴(Paste as Result)实现零件绝对坐标系重构：
- 复制源零件几何体
- 新建零件文件并执行特殊粘贴
该方法可解决跨系统模型对接时的坐标偏差问题，特别适用于航空发动机等精密装配场景。
三、全参数化建模体系
3.1 参数驱动架构

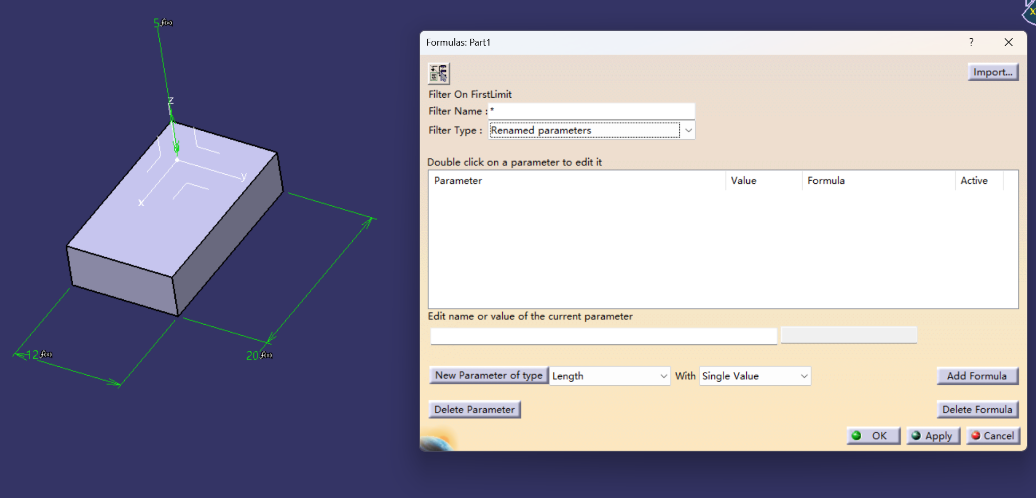

建立公式（Formula）与设计表（Design Table）的联动机制：
- 关键尺寸参数化命名（如
Boss_Diameter） - 使用IF/THEN逻辑实现条件驱动
- Excel表格批量管理系列化参数
3.2 设计变更管理
修改父级参数时，系统自动更新下游特征。建议采用树状参数结构，将核心参数控制在3层以内，避免循环引用。
四、可视化优化策略

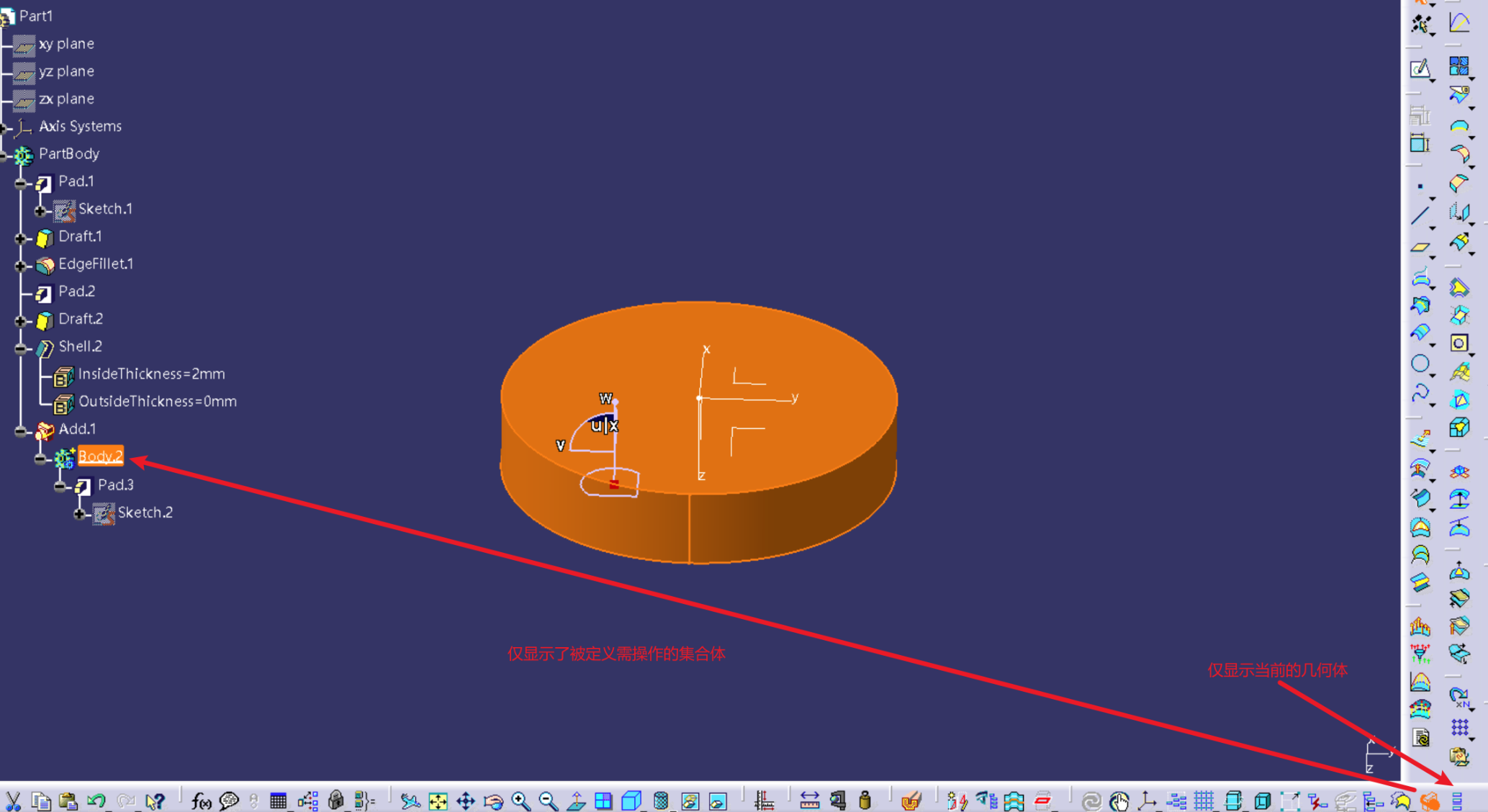

4.1 几何体聚焦显示
仅显示当前几何体，消除视觉干扰。该模式尤其适用于：
- 复杂曲面拓扑编辑
- 多实体布尔运算
- 装配干涉检查
五、管道中心线提取技术

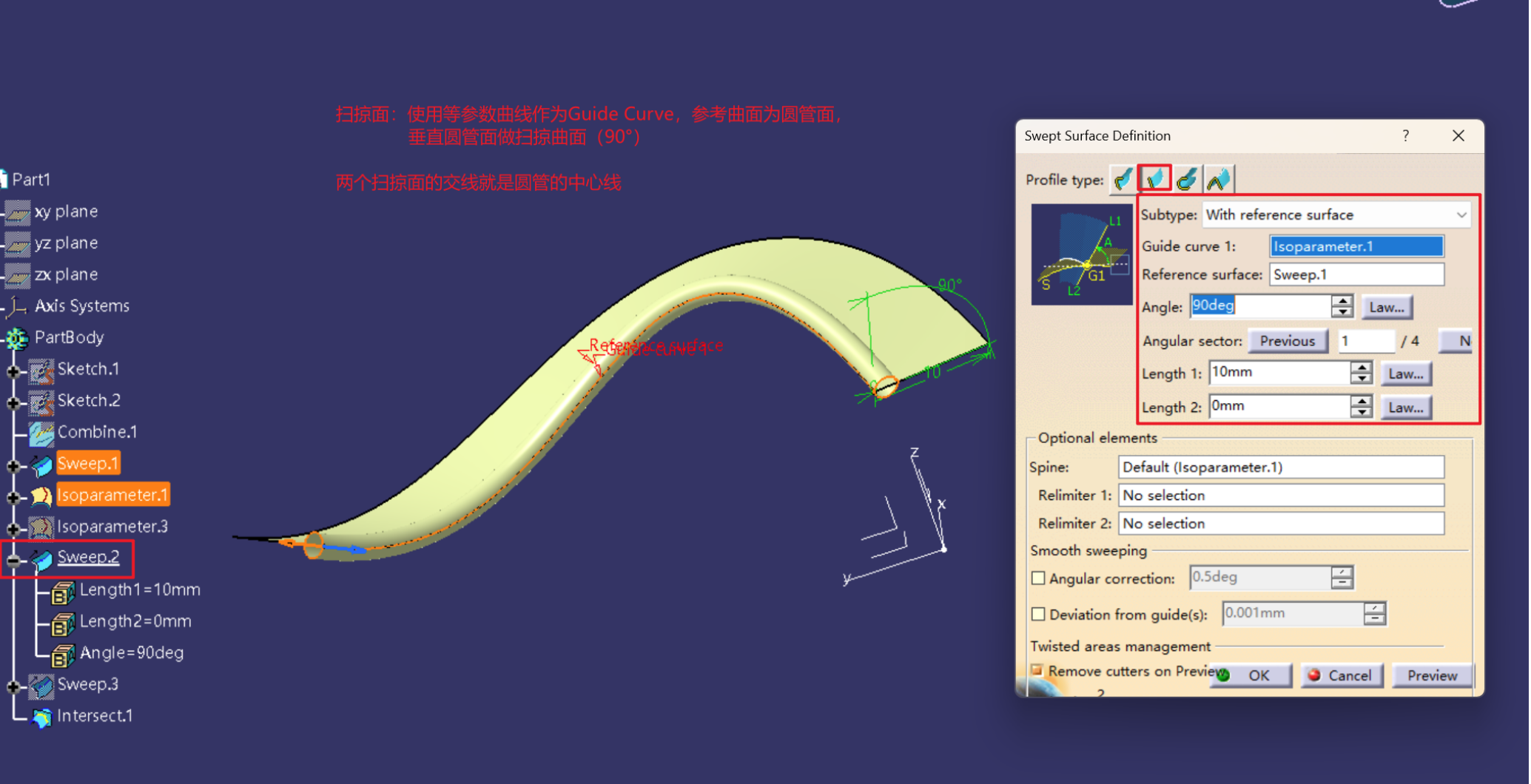

5.1 两个扫掠面求交得出管道中心线
扫掠面求交中心线：
- 使用等参数曲线作为Guide Curve
- 扫掠——参考曲面，设置垂直于圆管面
- 两个扫掠面求交，得出管道中心线。
六、高级圆角处理方案
6.1 球化过渡技术

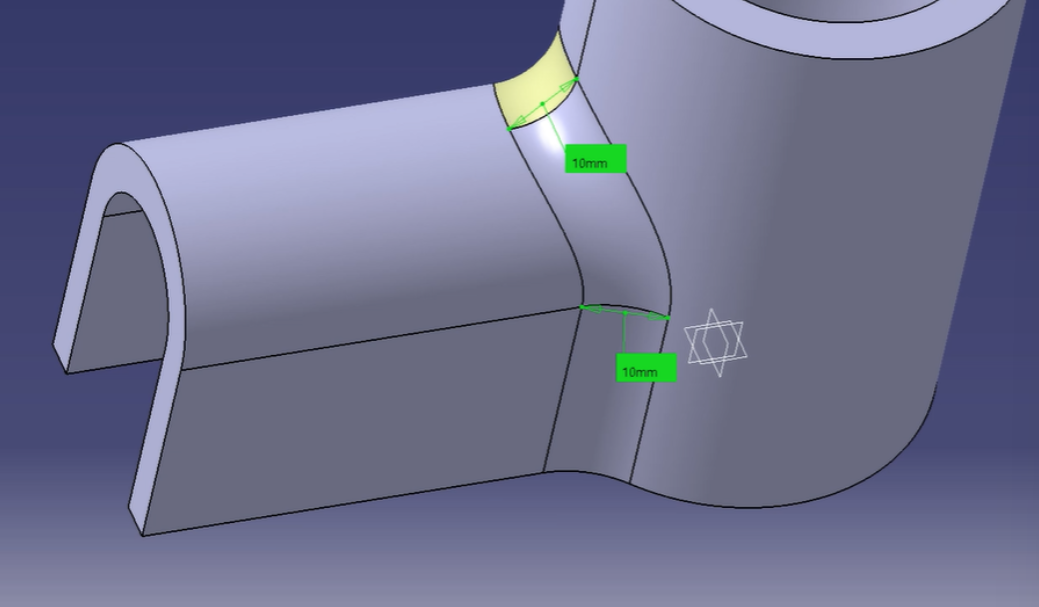

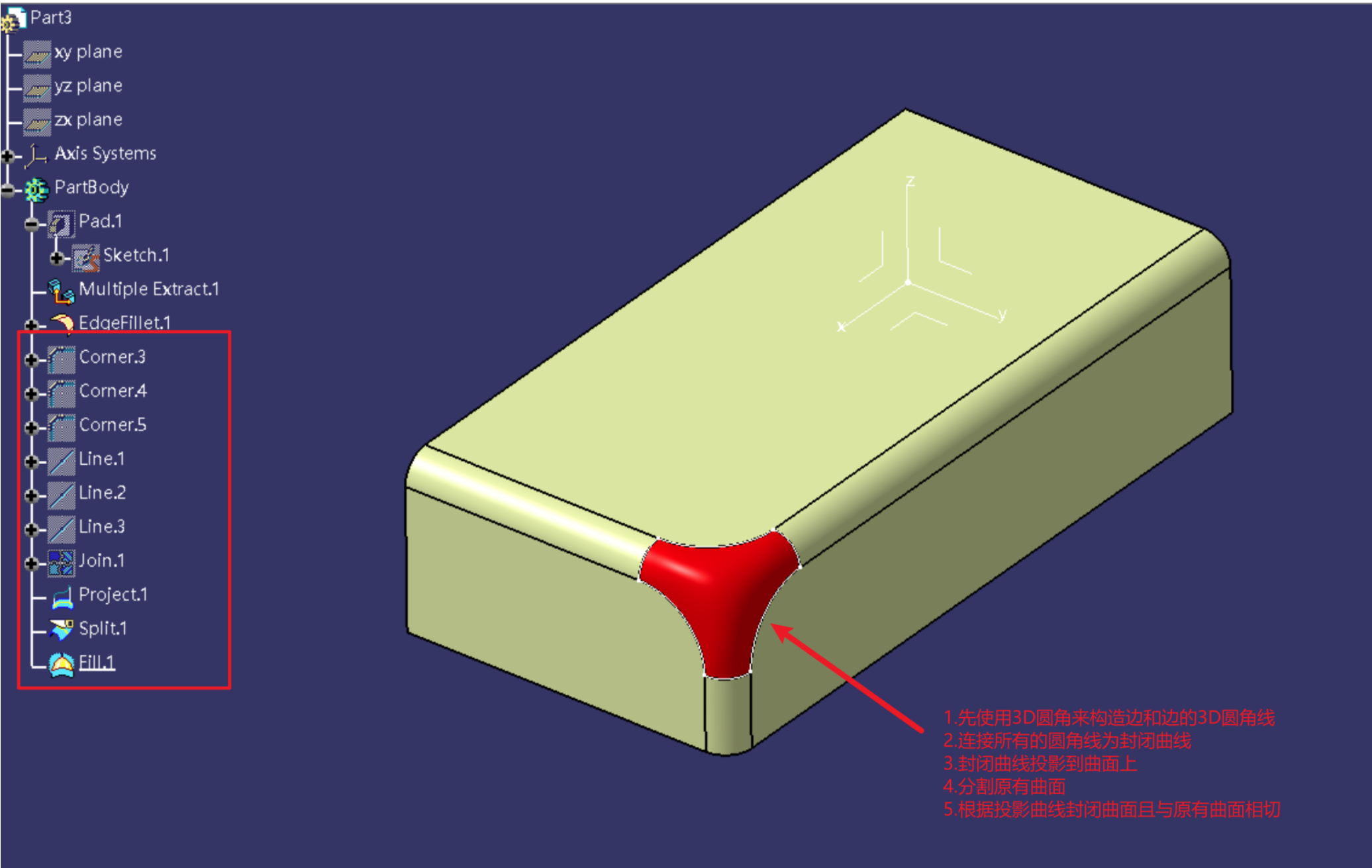

实体按下图设置和操作，生成球化圆角

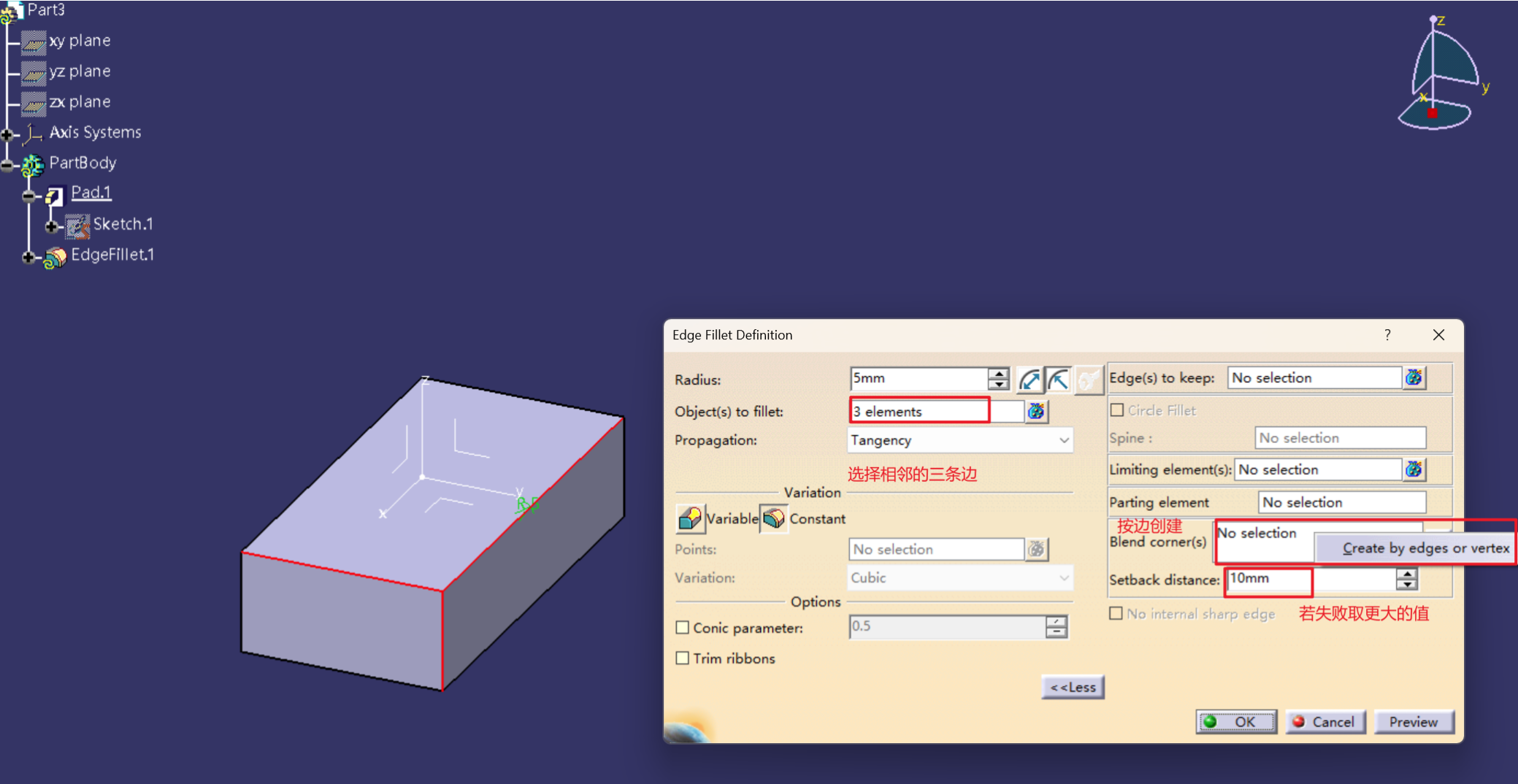

片体按下图设置和操作，生成球化圆角

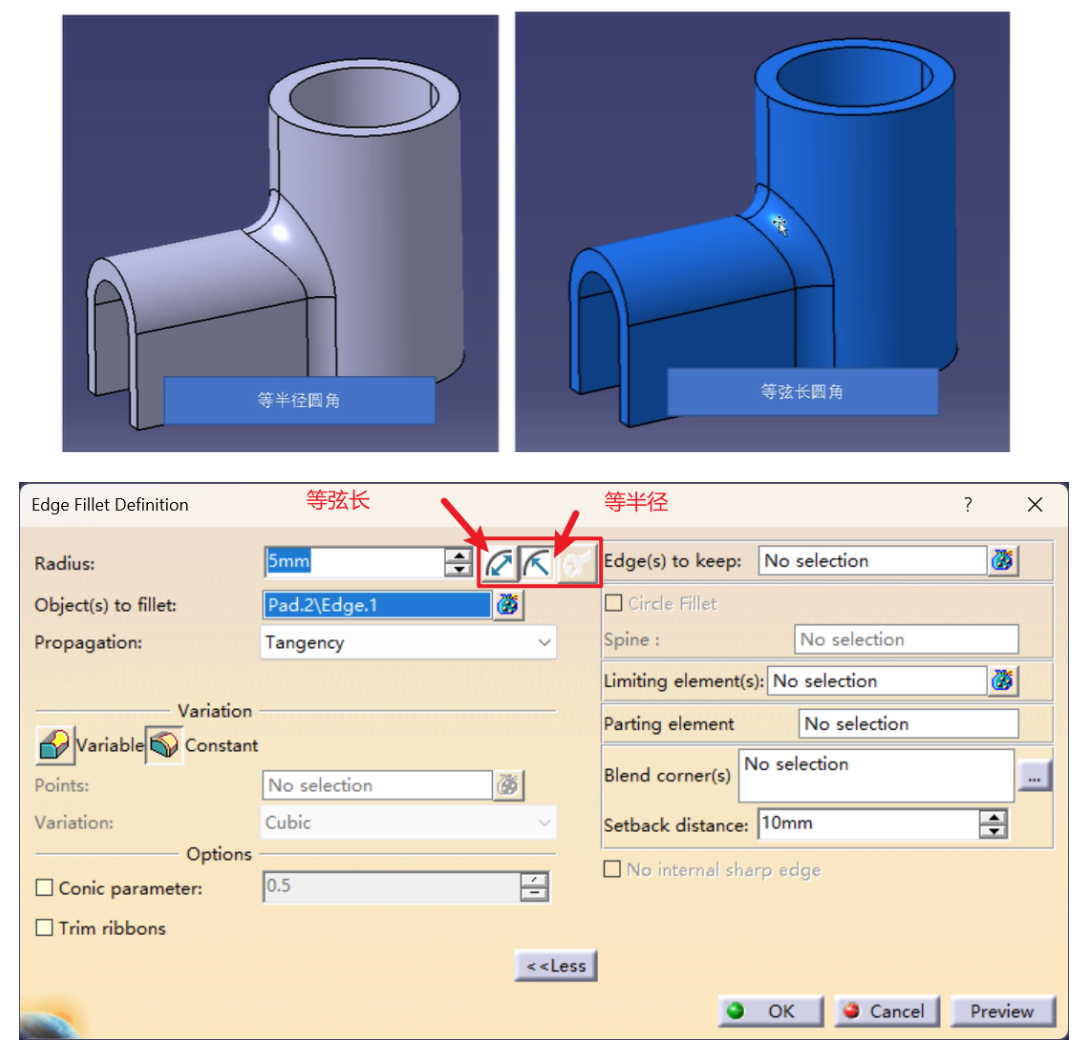

6.2 等弦长圆角
七、模板化设计管理
7.1 New From 模板继承

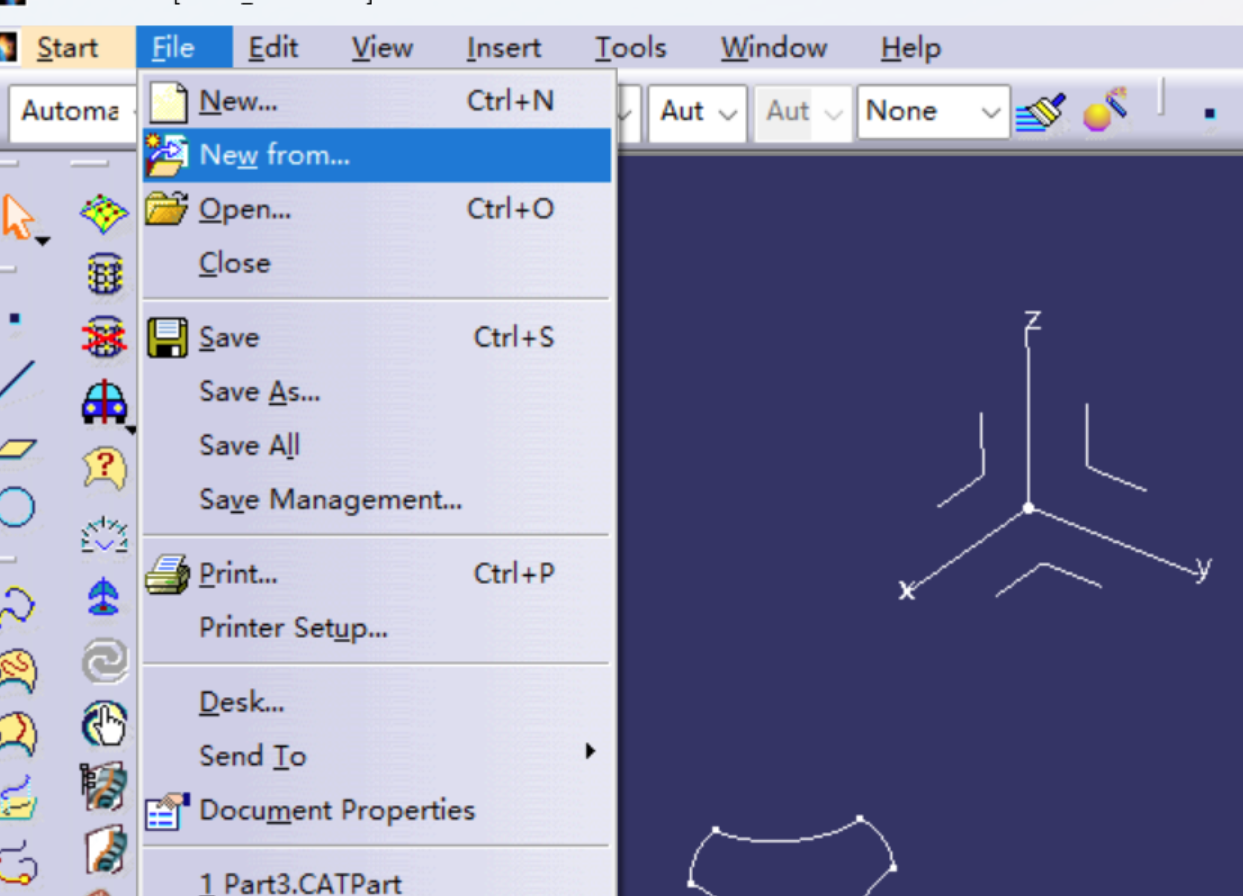

通过New From命令创建派生文档（图8），实现：
- 参数模板继承
- 版本控制管理
- 设计标准统一
关键优势：
- 模板文件写保护
- 自动生成版本标识
- 支持多配置快速切换
八、几何属性批量管理
8.1 属性重置技术

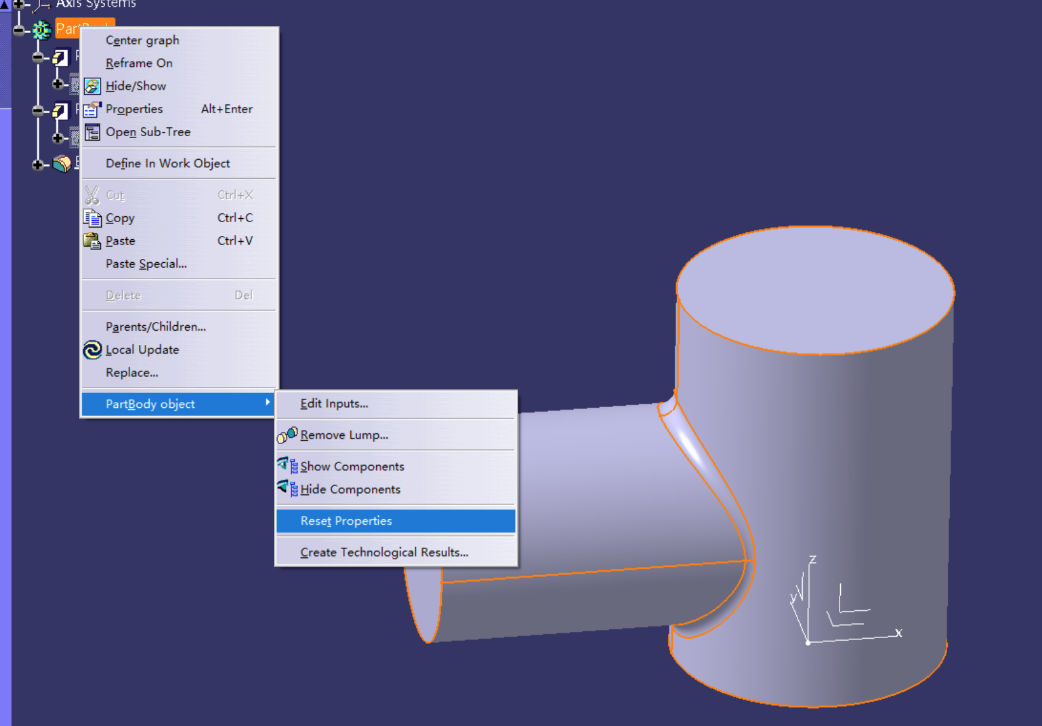

多选几何体后右键选择重置属性，可批量清除：
- 颜色覆盖
- 透明度设置
8.2 格式刷应用

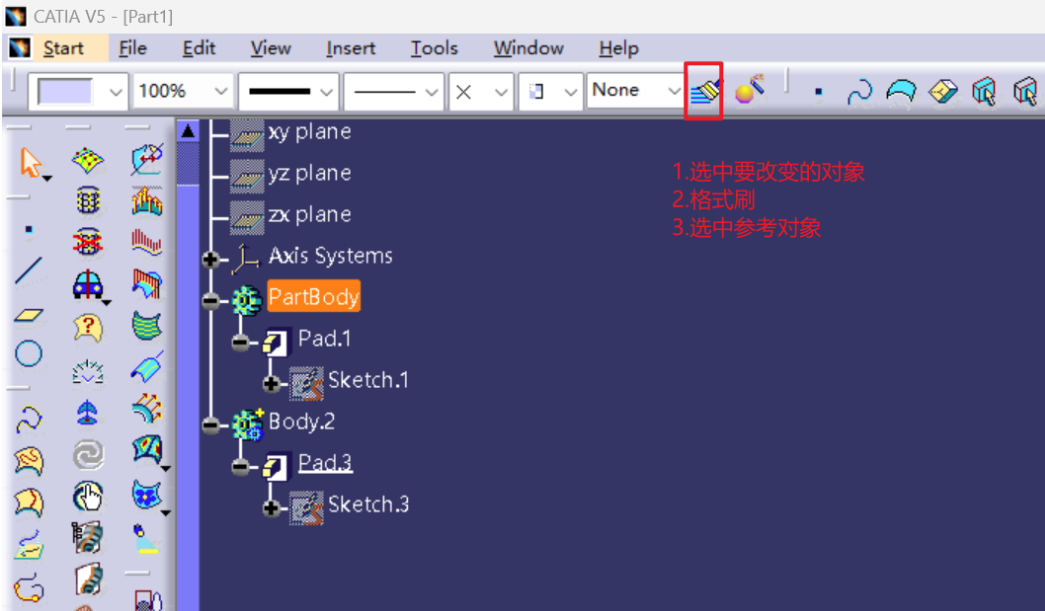

参考默认属性参考体，使用格式刷工具快速统一显示样式，适用于：
- 装配体部件分类
- 加工特征标识
- 质量属性区分
九、样条曲线精准控制
9.1 动态引导设计

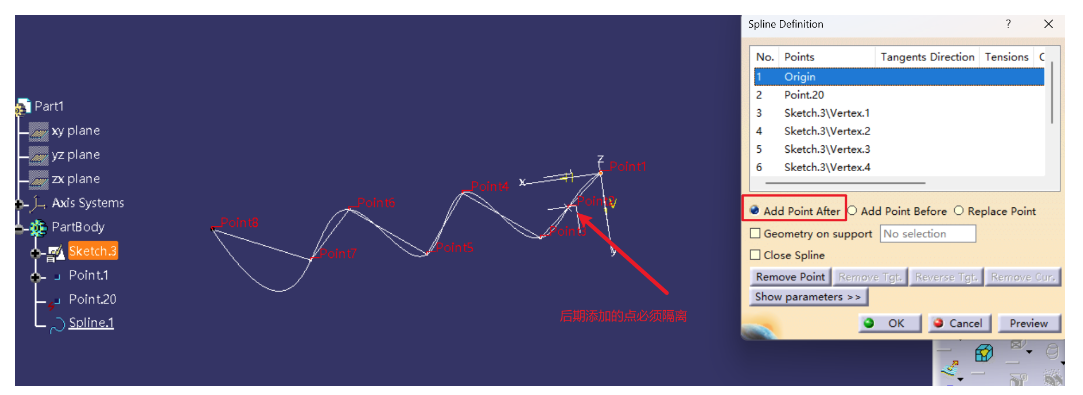

在绘制样条曲线时，可结合指南针坐标和添加点来控制其走向
