三极管偏置电路分析

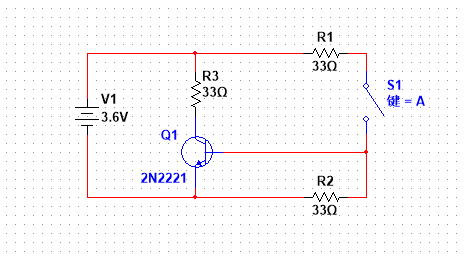

1、三极管基极无限流电阻的偏置电路分分析

假设三极管放大倍数为150

要求V1流出200mA电流

（1）开关闭合之前：

电路不导通，无电流。

（2）开关闭合后：

R1和R2分压，给三极管基极提供正向偏置，集电极提供反向偏置，三极管导通，Vbe导通电位为0.7V,所以R2两端电压为0.7V，R1两端电压为2.9V，通过计算可知ib=2.9/33-0.7/33=66mA进入三极管基极，R1和R2两个电阻上的功耗差异很大，很容易造成R1烧坏；ic=3.6/33=109mA，ic≠βib 三极管是完全导通状态。V1流出的总电流是109mA+87mA=196mA。

2、三极管基极有限流电阻的偏置电路分分析

假设三极管放大倍数为150

要求V1流出200mA电流

（1）开关闭合之前：

电路不导通，无电流。

（2）开关闭合后：

R1和R2分压，给三极管基极提供正向偏置，集电极提供反向偏置，三极管导通，Vbe导通电位为0.7V&
