DELL EMC Power Edge：如何使用 System Setup 菜单在 RAID 控制器中导入外部配置
说明
当 RAID 控制器检测到 RAID 配置与阵列的其余部分不一致或不同步时，会将其标记为外部配置。当虚拟磁盘移动到另一台计算机时会发生这种情况，但如果它脱机并返回，也会发生这种情况。例如，当发生故障或固件中出现意外情况时，磁盘可能会脱机。
警告：本文中的步骤可能会导致数据丢失，具体取决于具体情况。由于在运行步骤之前必须确认状态，因此 Dell Technologies 建议联系戴尔支持并按照其说明进行作，以避免其他问题。
管理员必须首先 检查虚拟磁盘和物理磁盘状态，然后再 导入外部配置。单击相应的流程链接以了解详细信息。
检查虚拟磁盘和物理磁盘状态
- 开启 系统。
- 出现提示时按 F2 键。

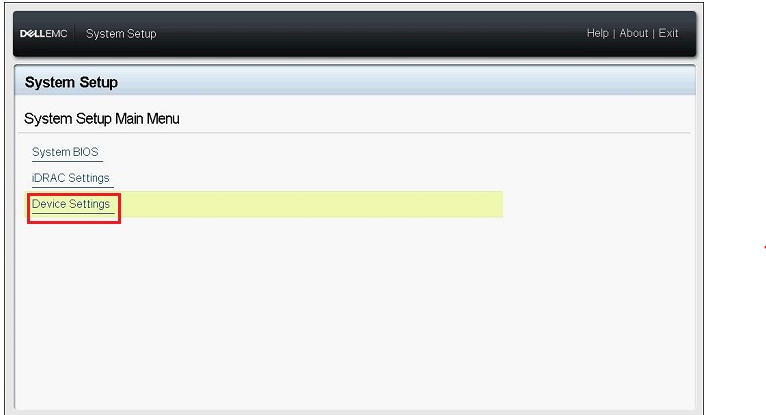

- 在 System Setup Main Menu 中选择 Device Settings
图 1：系统设置设备设置
4. 在 Device Settings 菜单上单击相应的 RAID 控制器 。
提醒：如果系统是 PowerEdge R/T x40 系列，请在选择 RAID 控制器后显示的 Dashboard View 菜单上选择 Main Menu 。

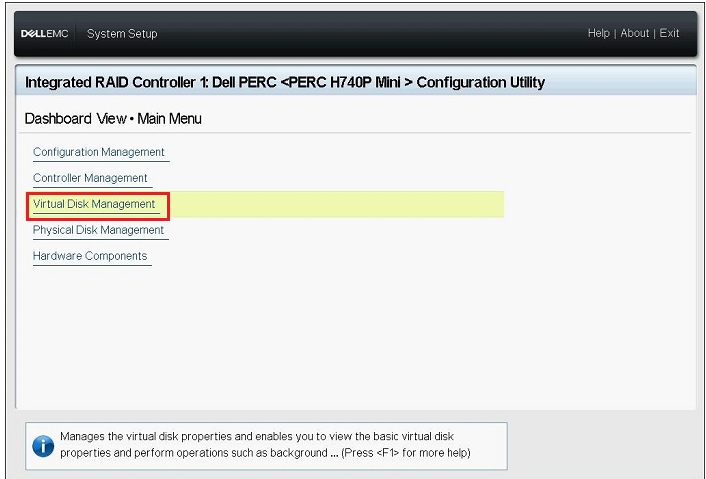

5. 单击 Main Menu 中的 Virtual Disk Management 。
图 2：虚拟磁盘管理
6. 检查显示的相应虚拟磁盘 的状态 ，然后单击 虚拟磁盘链接。
提醒：如果未显示虚拟磁盘信息，请单击 Back 返回上一个屏幕，然后转至步骤 8 检查物理磁盘

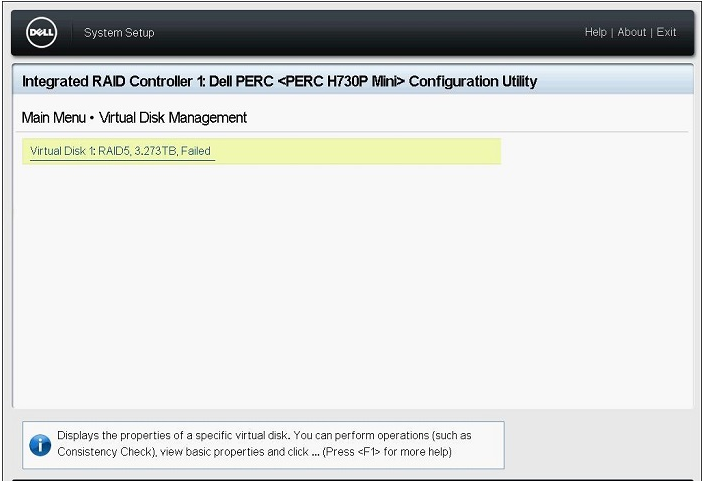

图 3：选择虚拟磁盘
7. 检查有关 RAID 级别、 状态 和 大小的信息，然后单击 查看关联的物理磁盘。
图 4：查看关联的物理磁盘
8. 从 ASSOCIATED PHYSICAL DISKS 字段中检查属于虚拟磁盘的物理磁盘，然后单击 Back ，直到屏幕返回 Main Menu。
9. 单击主菜单中的 Physical Disk Management 。

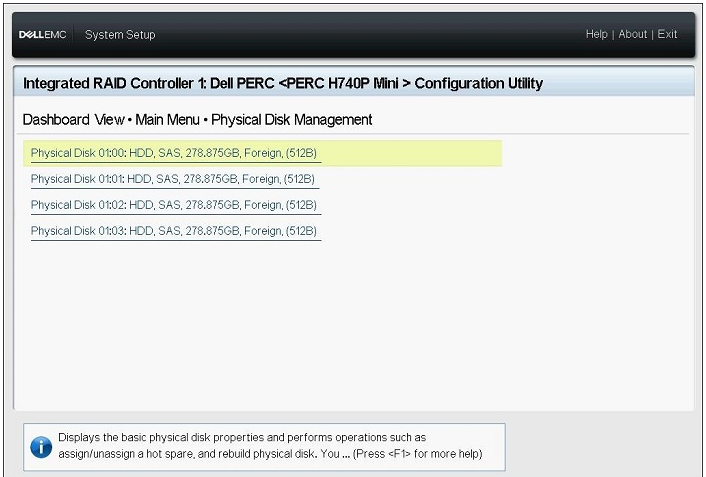

10. 检查显示的所有物理磁盘 的状态 ，然后单击每个磁盘 以检查详细信息。
图 5：物理磁盘详细信息
11.在磁盘详细信息屏幕上检查以下项目：
PowerEdge R/T x30/x35 系列：物理磁盘 ID、 状态、 大小
PowerEdge R/T x40/x45 系列：设备 ID、 背板 ID、 插槽编号、 状态、 大小
12. 以相同方式检查所有剩余物理磁盘 的状态 ，然后返回到主菜单。
导入外部配置
提醒：仅当控制器检测到外部配置时，外部配置 管理才可用。
- 单击 Main Menu 屏幕上的 Configuration Management。

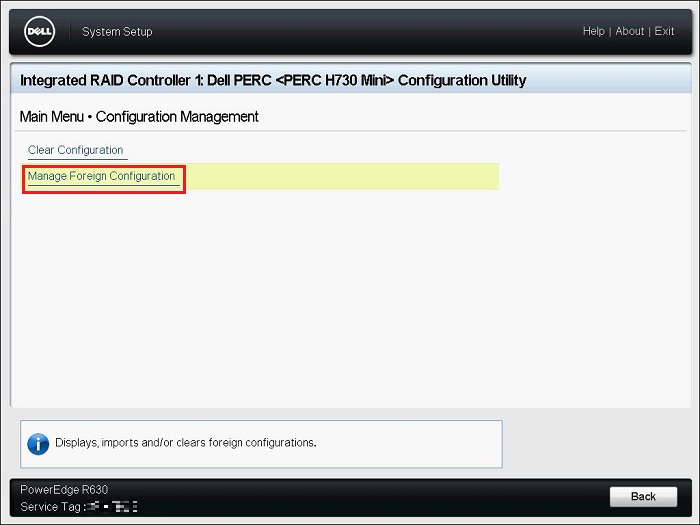

- 单击 Manage Foreign Configuration。
图 6：管理外部配置。

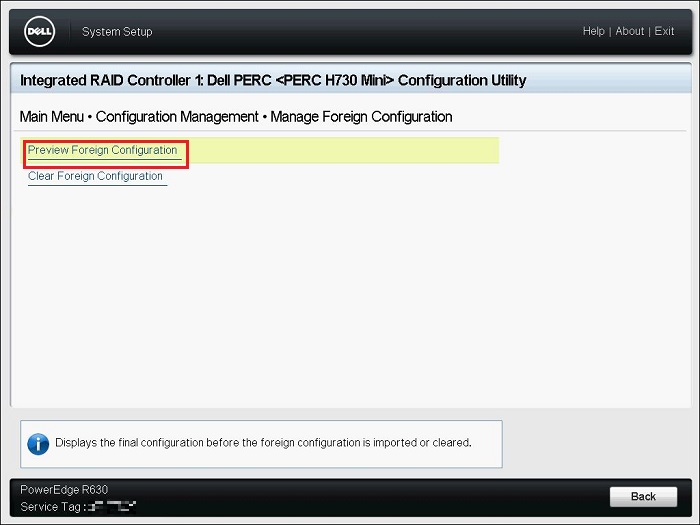

3. 单击 Preview Foreign Configuration。
图 7：预览外部配置

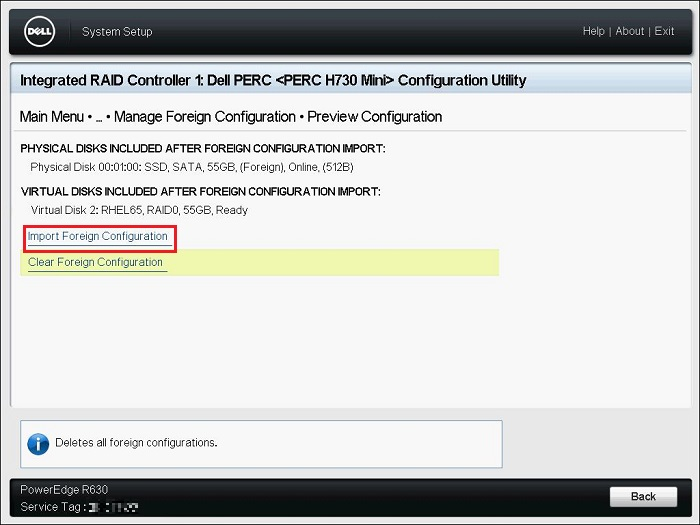

4. 检查“VIRTUAL DISKS INCLUDED AFTER FOREIGN CONFIGURATION IMPORT”中显示的虚拟磁盘 状态 是 Ready 还是 Degraded ，然后单击 Import Foreign Configuration。
外部配置导入后包含的物理磁盘：仅显示外部配置中的磁盘
外部配置导入后包含的虚拟磁盘：在导入作之后显示虚拟磁盘
图 8：管理外部配置。

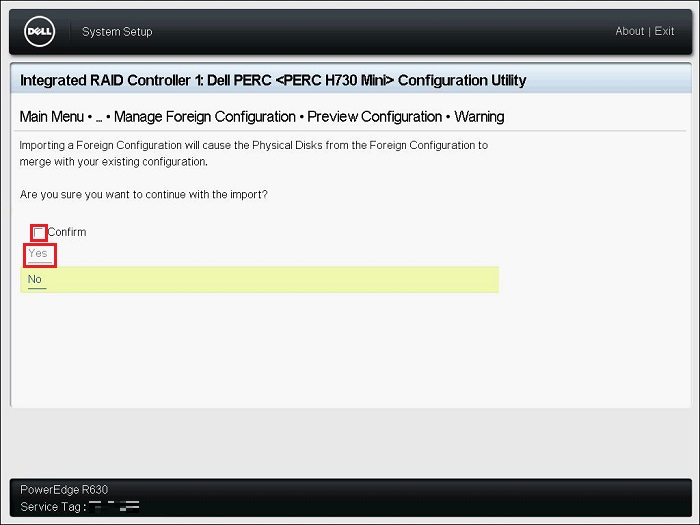

5. 阅读显示的警告，选择 Confirm，然后单击 Yes。
图 9：确认警告

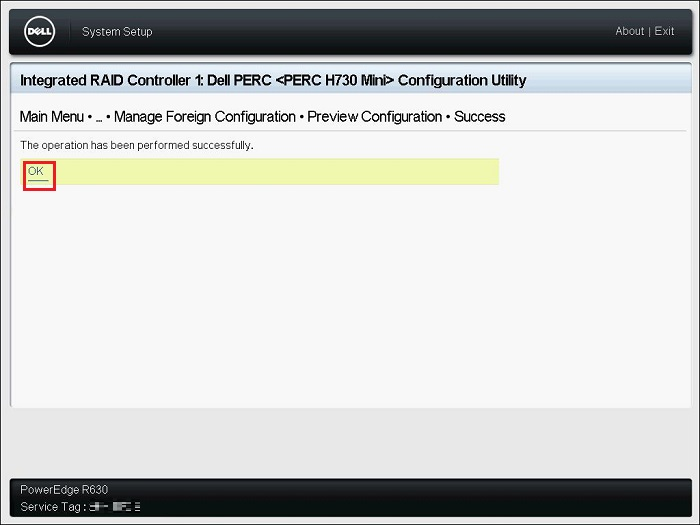

6. 显示消息“已成功执行作”后，单击 确定。
图 10：外部导入成功
7. 单击 Configuration Management 屏幕上的 Back。
提醒：“Manage Foreign Configuration”菜单仍会显示。
8. 单击 Main Menu 屏幕上的 Virtual Disk Management ，检查虚拟磁盘的状态是 Ready还是 Degraded。 如果状态为 Ready，请转至步骤 9。
如果状态不是“就绪”，请按照以下步骤检查状态。
单击相应的虚拟磁盘并检查 状态。
单击 查看关联的物理磁盘 ，然后检查属于虚拟磁盘一部分的物理磁盘。 如果磁盘状态不是 联机 状态，请联系戴尔技术支持。
图 11：降级冗余状态示例
9. 依次单击 Back、 Finish、 Finish和 Finish。显示警告“是否确定要退出？”，单击 是。
10. 作系统 将启动。
提醒：在导入外部配置作之后，恢复的虚拟磁盘可能未被正确识别，作系统可能无法启动。如果发生这种情况，请按 CTRL+ALT+DEL重新启动系统，然后检查系统是否正确启动.
