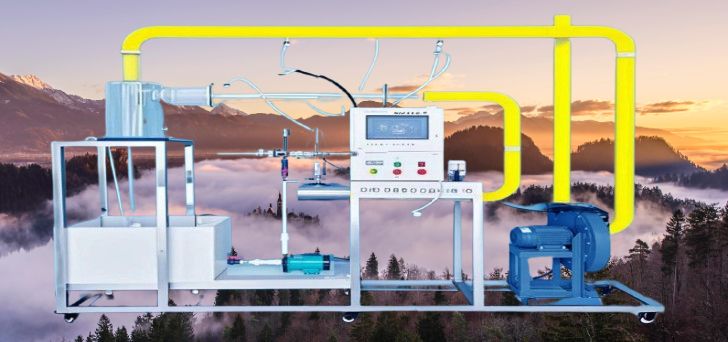

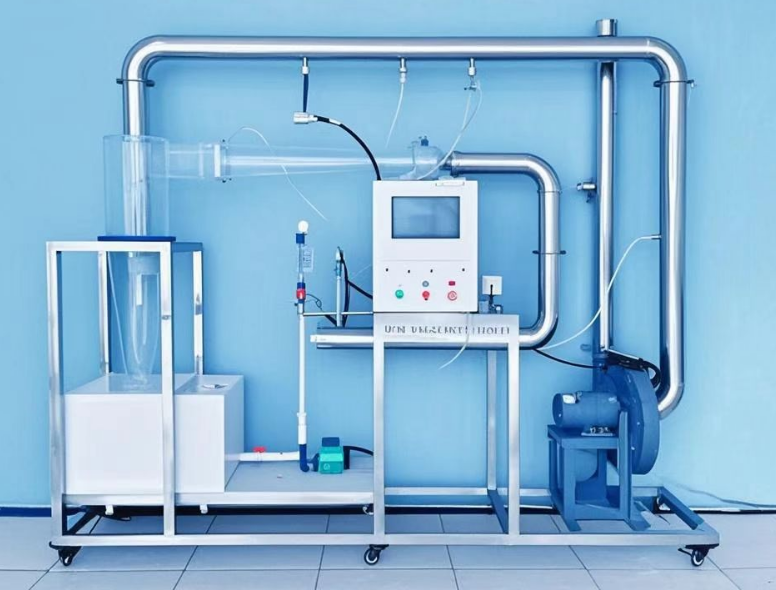

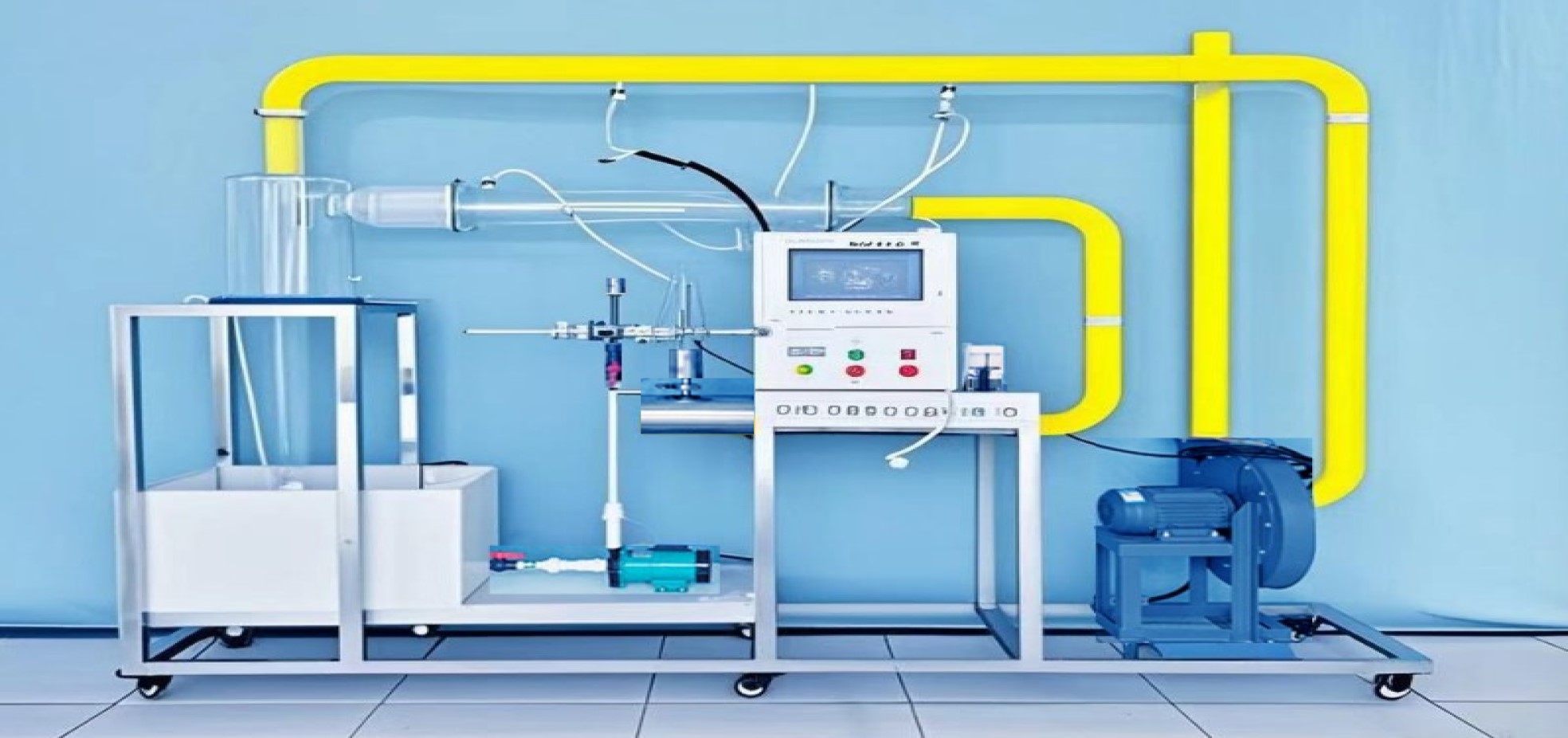

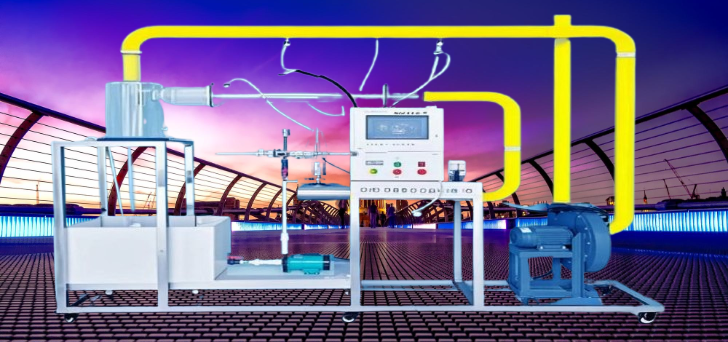

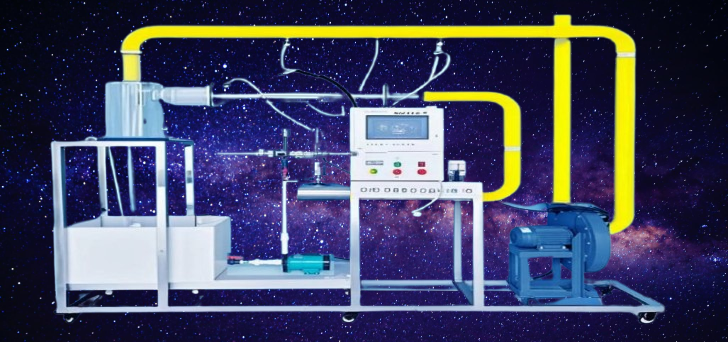

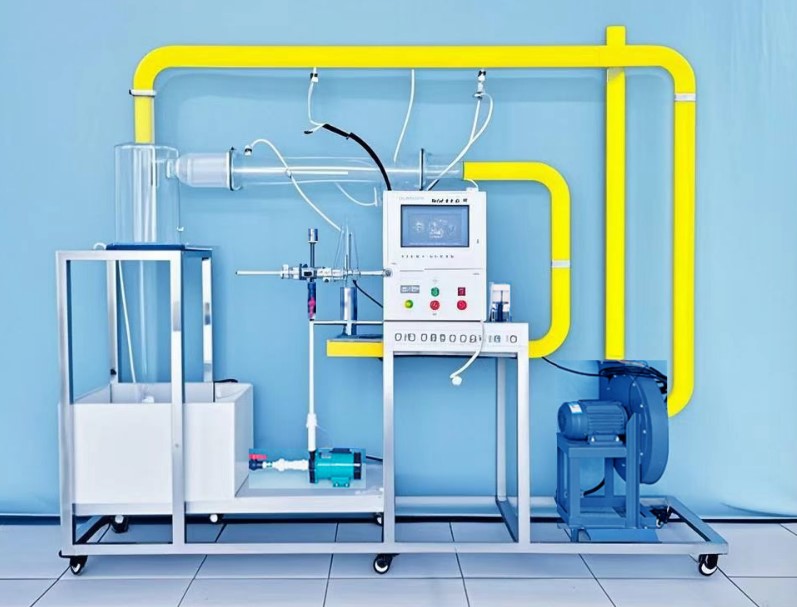

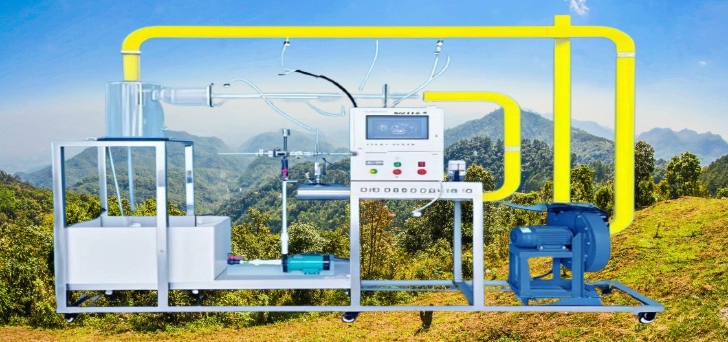

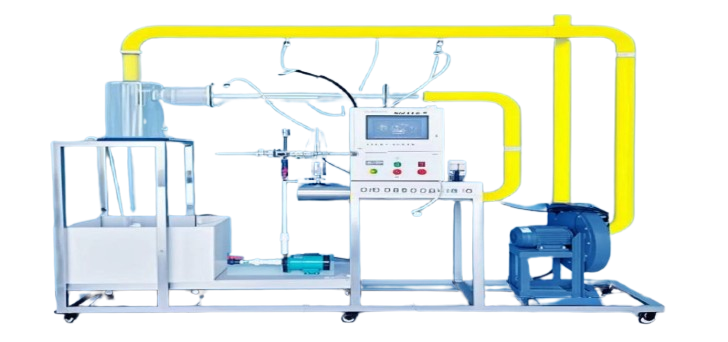

数据采集文氏管文丘里旋风除尘器组合装置JGQ531Ⅱ数据采集高效湿式除尘器实验台设备
一.实验目的
1.学习文氏管除尘器的构造与工作机理，掌握除尘效率与水气比、压力损失的关系。
2.掌握文氏管除尘器压力损失测定与计算。
3.掌握实验装置除尘效率的测定方法，除尘效率经验公式估算。
4.掌握文氏管除尘器在工程应用中的适用范围、设计依据、设计方法、公式计算。
二.技术指标
1.文氏管-旋风除尘器设计参数：
① 整套装置动力为负压式，文氏管内实现喷水雾化和凝聚作用，旋风内实现脱水。
② 装置允许含尘质量浓度<1mg/m3；配置2种粉尘。
③ 气液比1~6L/m3；除尘效率≥99%。
④ 喉管气流速度120m/s时，压力损失约1.5KPa。
⑤ 设计气流速度：实验管道内11.8_{20.5m/s；喉管内70}120m/s；旋风脱水入口14~23.5m/s；三者设计范围内气流速度成正比，速度可调。
⑥ 喷嘴角θ为25°，收缩角25°，扩张角7°。
⑦ 文氏管扩张管后直管段220mm，用于凝聚和压力恢复。
⑧ 旋风高径比4：1。
⑨ 按照工程设计要求设计文氏管（收缩段、喉管、扩散段、喷嘴）、旋风脱水器（筒体、锥体、进气管、排气管、排尘口、旋流阻断器）的各部件尺寸，装置运行满足以上设计参数要求。
2.工作电源：电压AC380V±10%、50Hz，三相五线制，功率≤1100w；安全保护：具有接地保护、漏电保护、过流保护。
3.电源线及控制线安装：环保阻燃电气配线槽，绝缘、防弧、阻燃自熄，布线整齐，尺寸3030mm。

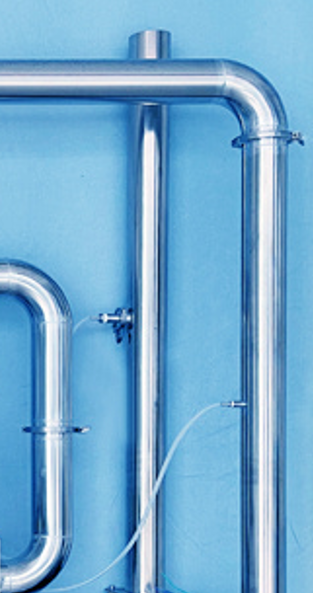

4.实验通风管路、弯头、卡盘、宝塔头：材质均为304不锈钢。
5.台面采用304不锈钢板，不锈钢框架实验台（3838mm不锈钢方管、脚轮均为万向带禁锢）。
6.装置外形尺寸：2100×516×1650mm。
三.主要配置及参数
1.在线激光粉尘仪2套：4-20MA输出，测量范围0-1000ug/m3,分辨率1ug/m3，安装在实验管道内。
2.在线风压、风量、风速检测系统1套：测量精度±1%，①L型皮托管1套：304不锈钢材质，系数0.999_{0.998；②压力传感器3套：远传显示，输出4}20MA。
3.在线温度、湿度检测系统1套：测量实验管道内温湿度，远传显示、温度量程0_{125℃、湿度量程0}100RH%、输出4~20MA。
4.PLC，10英寸彩色触摸式液晶显示屏，微型打印机1套：热敏打印、打印速度50mm/s（MAX）、分辨率8点/mm和384点/行、有效打印宽带48mm。
5.实时记录实时数据和曲线，历史数据和曲线查询、数据处理软件1套。
6.文氏管洗涤装置1套: 材质透明有机玻璃、壁厚5mm。
7.旋风脱水器1套：透明有机玻璃材质，壁厚5mm。
8.粉尘分布器1套，含电机1台：304不锈钢、壁厚1.5mm、φ102110mm。
9.气尘混合装置1套：PP材质混合芯叶管道静态混合器。
10.浓度检测口2个、风压检测口4个、透明测压软管1批。
11.流量测量与调节：管道式浮子流量计1个、水、10~100L/H。
12.水泵1台：电压24V、功率60W、最大流量25L/min、最大扬程15米。
13.储水箱1个：材质透明有机玻璃板、壁厚10mm、尺寸365mm360mm300mm。
14.泥浆箱1个：材质透明有机玻璃板、壁厚10mm、尺寸355mm360mm*300mm。
15.离心通风机1台：电压380V、功率0.75KW、频率50Hz、流量402-545m3/h、全压2223-2262Pa、转速2830r/min。
16.变频器1套：电压380V，功率750W，控制风机转矩调节风量大小。
17.2种粉尘各0.5KG。
18.铜闸阀1个、不锈钢Y型过滤器1个、UPVC管路：连接喷嘴。
19.电源控制系统：双面亚光密纹喷塑电控箱1只，控制箱面板采用深蓝色楷体；正泰/德力西电器：接触器、带灯自锁按钮开关、急停按钮开关、漏电保护空气开关等组成。
20.提供实验指导书作为验收标准，须详细说明实验目的、工程应用中的适用范围、设计依据、设计方法、公式计算等；提供6组工况实验数据（每组工况含17个数据）。
