Hadoop 1.x设计理念解析

news 来源：原创 2025/5/5 6:07:31

一、背景

有人可能会好奇，为什么要学一个二十年前的东西呢？

Hadoop 1.x虽然是二十年前的，但hadoop生态系统中的一些组件如今还在广泛使用，如hdfs和yarn，当今流行spark和flink都依赖这些组件

通过学习它们的历史设计，首先可以让我们对它们的了解更加深刻，通过了解软件的演变的过程也能对我们改进自有的系统做启发

二、整体架构

网上偷了一张图：

三、组件详解

3.1 JobTracker与TaskTracker

JobTracker：

全局资源管理和作业调度（如任务分配、故障恢复），单点运行，负载过重时易成为性能瓶颈

TaskTrackers：

执行具体的 Map 和 Reduce 任务，通过心跳向 JobTracker 汇报状态

每个节点预分配固定数量的 Map Slot 和 Reduce Slot（用户在配置TaskTracker时会把slot写在配置里，表明机器能运行的map任务和reduce任务个数）

Map任务：

Map任务数量由输入文件的分片数决定，默认为128M大小一片

Map 任务从 HDFS 读取输入分片（优先本地副本）

Map 任务处理完成后，生成的中间键值对（Key-Value pairs）会先写入运行该 Map 任务的节点的本地磁盘（而非 HDFS）

每个 Map 任务的中间数据按 Reduce 任务的分区（Partition）划分，生成多个文件（例如 part-00000, part-00001）。

Reduce任务：

任务数量由用户设置

JobTracker 在 Map 阶段完成后，分配 Reduce Slot 给 Reduce 任务。

数据拉取：Reduce 任务从各个节点的 Map 输出中拉取数据（可能跨节点，产生网络传输）。

最终输出：Reduce 任务处理完成后，结果写入 HDFS（每个 Reduce 任务生成一个输出文件）。

Q：JobTracker 收集所有节点的资源信息（如 CPU、内存、磁盘），形成集群资源的统一视图。收集这些信息的作用是什么呢？用户不是已经划分好slot了么

节点状态检测：通过心跳机制，JobTracker 可实时感知节点的存活状态（如宕机、网络断开）。如果某个 TaskTracker 长时间未发送心跳，JobTracker 会将其标记为失效，并将该节点上的任务重新调度到其他节点。
资源超负载预警：虽然 Slot 是静态分配的，但节点的实际资源（如 CPU、内存、磁盘）可能因任务负载过高而成为瓶颈。例如：
- 若某个节点的 CPU 利用率长期接近 100%，即使有空闲 Slot，新分配的任务也可能因资源竞争而执行缓慢。
- JobTracker 可通过资源监控发现此类问题，并在调度时尽量避免向该节点分配新任务。

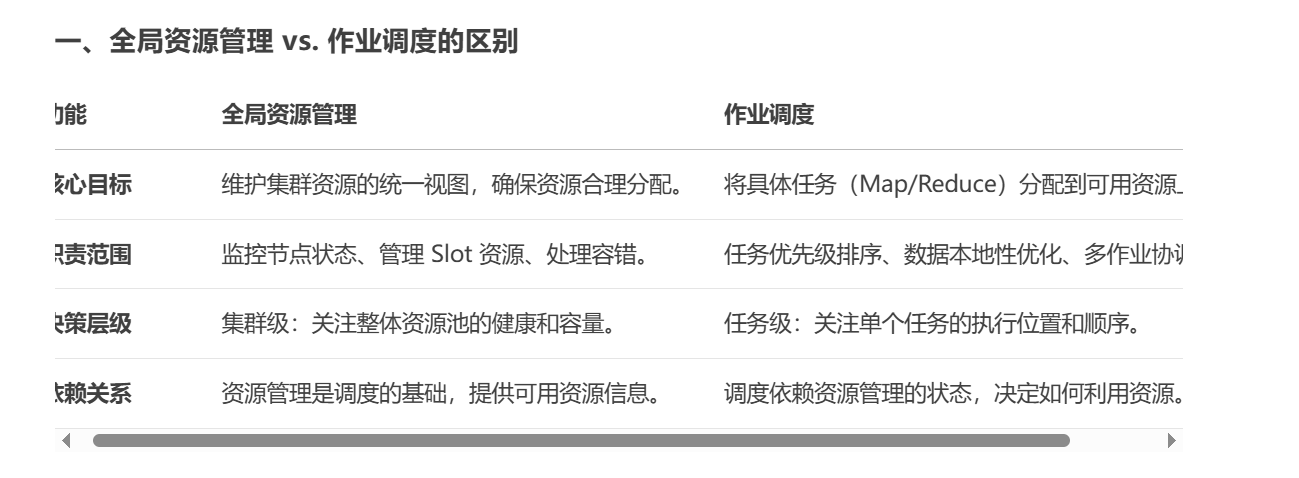

Q：什么是资源管理，什么是任务调度，两者怎样配合的？

资源管理阶段：
- JobTracker 通过心跳收集各节点的 Slot 状态和负载信息。
- 维护全局资源池（如可用 Map Slot=6，Reduce Slot=3）。
作业提交与调度阶段：
- 用户提交作业后，JobTracker 根据资源池状态拆分任务。
- 调度器选择最优节点分配任务（例如优先本地节点）。
任务执行与反馈：
- TaskTracker 执行任务并向 JobTracker 发送进度报告。
- 若任务失败，JobTracker 从资源池中重新分配 Slot。

3.2 HDFS

架构：

架构组件说明：

1. NameNode（主节点）

角色：HDFS 的“大脑”，负责管理文件系统的元数据。
功能：
- 维护文件系统的目录树结构（文件名、路径、权限等）。
- 记录每个文件的块（Block）分布信息（如块 ID、副本位置）。
- 响应客户端对元数据的查询（如读文件时返回块的位置）。
存储机制：
- 元数据存储在内存中（快速访问），并通过两个文件持久化：
  - fsimage：元数据的完整快照。
  - edits：记录所有元数据变更的日志文件（如创建、删除文件）。
- 单点故障风险：NameNode 是单点，故障会导致整个 HDFS 不可用。

2. DataNode（从节点）

角色：实际存储数据块的节点。
功能：
- 存储数据块（默认 64MB/块，可配置），每个块有多个副本（默认 3 副本）。
- 定期向 NameNode 发送心跳信号（每 3 秒一次）和块报告（每 1 小时一次）。
- 直接处理客户端的数据读写请求。
容错机制：
- 若 DataNode 宕机（超过 10 分钟无心跳），NameNode 会标记其存储的块为失效，并触发副本重新复制。

3. Secondary NameNode（辅助节点）

角色：辅助 NameNode 合并元数据，不是热备份！
功能：
- 定期从 NameNode 下载 fsimage 和 edits 文件，合并生成新的 fsimage（称为检查点机制）。
- 合并后的 fsimage 推送给 NameNode，替换旧的 fsimage，并清空 edits 文件。
关键点：
- 合并周期由 fs.checkpoint.period（默认 1 小时）和 fs.checkpoint.size（默认 64MB）控制。
- 若 NameNode 故障，需手动恢复：用 Secondary NameNode 的 fsimage 启动新 NameNode，但会丢失最后一次合并后的操作记录。

HDFS 文件读写流程：

客户端请求：Client 向 NameNode 申请写入文件。
元数据分配：NameNode 检查权限后，分配可写入的 DataNode 列表（按机架感知策略）。
流水线写入：
- Client 将文件切分为块，依次传输给第一个 DataNode。
- 第一个 DataNode 接收数据后，转发给第二个 DataNode，依此类推，形成流水线。
确认完成：所有副本写入成功后，NameNode 更新元数据。

读取文件流程

客户端请求：Client 向 NameNode 查询文件元数据（块的位置）。
返回块位置：NameNode 返回包含块副本的 DataNode 列表（按网络拓扑就近选择）。
并行读取：Client 直接从最近的 DataNode 并行读取数据块，合并后返回完整文件

四、计算流程

(1) Map 任务执行

输入读取：
- Map 任务从 HDFS 读取输入分片（优先本地副本）。
中间数据写入：
- Map 任务的输出按 Reduce 分区（Partition）写入本地磁盘（非 HDFS）。
- 例如，若有 3 个 Reduce 任务，每个 Map 任务生成 3 个中间文件（part-m-00000, part-m-00001, part-m-00002）。

(2) Shuffle 阶段

Reduce 任务启动：
- JobTracker 在所有 Map 任务完成后，分配 Reduce Slot。
数据拉取（Fetch）：
- 每个 Reduce 任务通过 HTTP 请求从所有 TaskTracker 的本地磁盘拉取属于自己分区的数据。
- 流程：
  - Reduce 任务向 JobTracker 获取已完成的 Map 任务列表。
  - 根据 Map 任务输出的元数据（存储位置），直接连接对应 TaskTracker 拉取数据。
归并与排序：
- Reduce 任务将拉取的中间数据合并并排序，形成最终的输入键值对。

(3) Reduce 任务执行

处理与输出：
- Reduce 任务处理排序后的数据，结果写入 HDFS（每个 Reduce 任务生成一个输出文件，如 part-r-00000）。

单个作业仅支持 1 次 Map 阶段 → 1 次 Shuffle/Sort 阶段 → 1 次 Reduce 阶段。

若需要实现 Map → Reduce → Map → Reduce 的流程，可通过：

作业1：Map1 → Reduce1，输出结果到路径 output1。
作业2：读取 output1 作为输入，执行 Map2 → Reduce2，输出结果到 output2。

// 创建作业1（Map1 → Reduce1）
JobConf job1 = new JobConf(conf, Job1.class);
FileInputFormat.addInputPath(job1, new Path(input));
FileOutputFormat.setOutputPath(job1, new Path(output1));// 创建作业2（Map2 → Reduce2），依赖作业1完成
JobConf job2 = new JobConf(conf, Job2.class);
FileInputFormat.addInputPath(job2, new Path(output1));
FileOutputFormat.setOutputPath(job2, new Path(output2));// 定义作业依赖
ControlledJob controlledJob1 = new ControlledJob(job1);
ControlledJob controlledJob2 = new ControlledJob(job2);
controlledJob2.addDependingJob(controlledJob1);// 提交作业链
JobControl jobControl = new JobControl("multi-job-chain");
jobControl.addJob(controlledJob1);
jobControl.addJob(controlledJob2);
jobControl.run();

Q：在Hadoop 1.x中，假如有多个job提交，作业调度的优先级是怎样的？

默认调度器：FIFO（先进先出）：

1. 优先级规则

按提交顺序执行：作业严格按照提交的先后顺序分配资源。
任务级并行：若集群有空闲资源（Map/Reduce Slot），后续作业的任务可以与前一个作业的任务并行执行，但整体作业的优先级仍按提交顺序。
资源独占性：若先提交的作业占满所有 Slot，后续作业需等待资源释放。

2. 示例场景

集群资源：总共有 4 个 Map Slot 和 2 个 Reduce Slot。
提交作业：
1. Job1：需要 6 个 Map 任务 和 2 个 Reduce 任务。
2. Job2：需要 3 个 Map 任务 和 1 个 Reduce 任务。

执行流程：

Map 阶段：
1. Job1 的 4 个 Map 任务立即占用所有 Map Slot 并行执行。
2. 当 Job1 的任意 Map 任务完成并释放 Slot 后，Job1 的第 5、6 个 Map 任务继续占用空闲 Slot。
3. Job2 的 Map 任务必须等待 Job1 的所有 Map 任务完成后才能开始执行（因为 FIFO 默认按作业顺序调度）。
Reduce 阶段：
1. Job1 的 2 个 Reduce 任务占用所有 Reduce Slot 并行执行。
2. Job2 的 Reduce 任务需等待 Job1 的 Reduce 任务完成后才能执行。

结果：

Job1 完全独占资源，Job2 必须等待 Job1 全部完成后才能启动。

容量调度器（Capacity Scheduler）：

1. 优先级规则

队列划分：集群资源划分为多个队列（如 prod 和 dev），每个队列分配固定容量（如 70% 和 30%）。
队列内 FIFO：每个队列内的作业按提交顺序执行。
队列间并行：不同队列的作业可以并行执行，共享集群资源，但受队列容量限制。

2. 示例场景

队列配置：
- prod 队列：分配 70% 资源（即 3 个 Map Slot 和 1 个 Reduce Slot）。
- dev 队列：分配 30% 资源（即 1 个 Map Slot 和 1 个 Reduce Slot）。
提交作业：
1. Job1 提交到 prod 队列，需要 4 个 Map 任务 和 1 个 Reduce 任务。
2. Job2 提交到 dev 队列，需要 2 个 Map 任务 和 1 个 Reduce 任务。

执行流程：

Map 阶段：
1. Job1 的 3 个 Map 任务立即占用 prod 队列的 3 个 Map Slot。
2. Job2 的 1 个 Map 任务占用 dev 队列的 1 个 Map Slot。
3. Job1 的第 4 个 Map 任务需等待 prod 队列的 Slot 释放。
4. Job2 的第 2 个 Map 任务需等待 dev 队列的 Slot 释放。
Reduce 阶段：
1. Job1 的 Reduce 任务占用 prod 队列的 1 个 Reduce Slot。
2. Job2 的 Reduce 任务占用 dev 队列的 1 个 Reduce Slot。

结果：

prod 和 dev 队列的作业并行执行，但每个队列内的作业按 FIFO 顺序运行。

公平调度器（Fair Scheduler）：

1. 优先级规则

公平共享：资源按时间片轮转动态分配给所有作业，确保每个作业都能获得均等资源。
最小资源保证：可为特定作业或用户组设置最小资源配额。
任务级抢占：长时间未获得资源的作业可抢占其他作业的资源。

2. 示例场景

集群资源：4 个 Map Slot 和 2 个 Reduce Slot。
提交作业：
1. Job1（大作业）：需要 8 个 Map 任务和 2 个 Reduce 任务。
2. Job2（小作业）：需要 2 个 Map 任务和 1 个 Reduce 任务。

执行流程：

初始阶段：
1. Job1 提交后，立即占用所有 4 个 Map Slot 并行执行。
Job2 提交后：
1. 公平调度器将空闲 Slot 动态分配给 Job2。例如：
  - Job1 释放 2 个 Map Slot 后，Job2 的 2 个 Map 任务开始执行。
2. Reduce 阶段同理，Job2 可能抢占部分 Reduce Slot。
最终结果：
- Job2 快速完成，Job1 逐步占用剩余资源。
