[方法论]软件工程中的软件架构设计：从理论到实践的深度解析

news 来源：原创 2025/5/5 6:05:14

文章目录

软件架构设计：从理论到实践的深度解析
- 引言
- 一、软件架构设计的核心目标体系
- - 1.1 质量属性矩阵
  - 1.2 架构权衡艺术
- 二、架构设计方法论演进
- - 2.1 传统设计范式
  - 2.2 现代架构方法论
  - 2.3 设计模式演化路径
- 三、主流架构风格全景图
- - 3.1 单体架构（Monolithic）
  - - **适用场景**：
  - 3.2 分布式微服务架构
  - 3.3 事件驱动架构（EDA）
  - 3.4 无服务器架构（Serverless）
  - 3.5 新兴架构趋势
- 四、架构选择决策模型
- - 4.1 评估矩阵
  - 4.2 典型场景决策树
- 五、架构师能力模型
- - 5.1 技术纵深
  - 5.2 业务洞察
  - 5.3 架构治理
- 六、未来架构演进方向
- 结语
- 3.1 单体架构（Monolithic）深度解析
- - **3.1.1 架构特征与实现模式**
  - - **代码组织模式示例**（以电商平台为例）
  - **3.1.2 优势与适用边界**
  - - **核心优势**：
    - **适用场景**：
  - **3.1.3 典型缺陷与演化路径**
  - - **可扩展性瓶颈**：
    - **演进策略矩阵**：
    - **重构路线图**（以支付功能拆分为例）：
  - **3.1.4 现代化改造实践**
  - - **容器化改造**：
    - **灰度发布机制**：
  - **3.1.5 技术选型对比**
  - - **性能基准测试**：
  - **3.1.6 典型反模式与规避策略**
  - - **大泥球综合征（Big Ball of Mud）**
    - **隐式共享状态陷阱**
  - **3.1.7 演进决策树**
  - **总结**

软件架构设计：从理论到实践的深度解析

引言

在软件工程领域，架构设计如同建筑的蓝图，决定了系统的基石。一个优秀的架构既能支撑起复杂的业务需求，又能应对未来的技术变革。2021年Netflix采用微服务架构支撑起全球2亿用户的并发访问，而微软Azure通过Serverless架构将资源利用率提升60%，这些案例印证了架构设计的核心价值。本文将系统解析软件架构设计的理论体系与实践方法论。

一、软件架构设计的核心目标体系

1.1 质量属性矩阵

现代软件架构需同时满足多维度质量属性：

可维护性：通过模块解耦实现代码变更局部化（如GitHub采用的插件化架构使功能迭代效率提升40%）
可扩展性：Twitter从单体架构迁移到分布式微服务，成功应对日均5亿推文的流量洪峰
可靠性：金融系统普遍采用的冗余架构确保99.999%的可用性（如支付宝的单元化架构）
性能效率：抖音短视频服务通过CBO（基于成本的优化）架构实现毫秒级内容分发
安全合规：医疗系统常用的分层防御架构通过ISO 27001认证

1.2 架构权衡艺术

架构设计本质是多目标优化过程：

性能与成本的平衡：AWS Lambda的Serverless架构按需付费模式降低30%运营成本
一致性与可用性的取舍：CAP定理在MongoDB分片集群中的实践应用
复杂度与交付周期的博弈：Spotify采用的" Squad"架构实现快速迭代与架构稳定性的统一

二、架构设计方法论演进

2.1 传统设计范式

瀑布模型：NASA航天器控制系统采用严格文档驱动的架构设计
模块化分解：Windows NT内核通过硬件抽象层实现跨平台兼容
分层架构：Oracle数据库的逻辑分层设计支撑复杂查询优化

瀑布模型的现代变体
虽然敏捷开发占据主流，但在高安全领域仍具生命力：

NASA JPL的混合模式：采用"V模型+迭代验证"的双轨制，关键模块仍保留文档驱动的瀑布流程
形式化验证应用：西门子工业控制系统使用TLA+语言进行架构级数学证明

模块化分解的量化指标

模块独立性度量公式：

耦合度 = Σ(接口复杂度×调用频率) / 模块总数
内聚度 = 1 - (跨模块调用比例)

重构阈值：当模块间依赖关系超过O(n²)时，启动架构重构（LinkedIn重构其社交图谱服务时的决策依据）

2.2 现代架构方法论

领域驱动设计（DDD）：Uber订单系统通过限界上下文划分实现业务解耦
架构决策记录（ADR）：GitLab采用文档化决策追踪架构演变
架构评估框架：ATAM方法在IBM企业级应用中的实践应用
云原生设计：Netflix Titus容器平台的弹性架构设计模式

领域驱动设计（DDD）的战术模式

实体识别规则：

class Order(Entity):def __init__(self, order_id: OrderId, ...):self._id = order_id  # 不可变标识符self.line_items = []  # 聚合根控制访问def add_item(self, product: Product):# 业务规则校验if self._inventory.check(product.sku):self.line_items.append(...)

上下文映射策略：ebay交易平台采用"Anti-Corruption Layer"对接遗留支付系统

架构决策记录（ADR）的实施规范

模板示例：

# ADR-003: 服务注册发现方案选型
Date: 2023-05-15
Status: Accepted
Context: 支持10k+服务实例的跨区域调度
Decision: 采用etcd v3 API而非ZooKeeper
Consequences:
- +: 支持分布式锁原语，简化选主逻辑
- -: 需要自研健康检查机制

2.3 设计模式演化路径

范式类型	典型模式	适用场景	案例
创建型	工厂模式	对象创建解耦	Spring框架Bean管理
结构型	代理模式	远程调用控制	Dubbo服务治理
行为型	观察者	事件驱动系统	React组件通信

ATAM方法的执行流程

场景收集：组织跨职能团队头脑风暴，生成30+质量属性场景
架构描述：使用C4模型绘制系统全景图（Context→Container→Component→Code）
质量树构建：某电商系统将"订单创建响应时间<200ms（99th）"作为关键节点
风险识别：发现库存服务与订单服务的强耦合问题
权衡分析：最终采用事件溯源模式解耦，牺牲强一致性换取扩展性

三、主流架构风格全景图

3.1 单体架构（Monolithic）

结构特征：MVC三层架构，共享内存通信
优势：开发部署简单（适合10人月以下项目）
局限：淘宝早期遭遇的千万级并发瓶颈
典型应用：中小企业ERP系统

单体架构是将所有功能集中部署在一个进程/容器中的传统架构风格，其核心特征体现在：

三层逻辑分层：
- 表现层：MVC框架（如Spring MVC、ASP.NET）处理HTTP请求
- 业务逻辑层：包含核心业务规则（如订单计算、库存校验）
- 数据访问层：ORM框架（Hibernate/JPA）与数据库交互
物理部署单元：WAR/JAR包或Docker镜像，典型技术栈如Java EE、Ruby on Rails
通信机制：方法调用（本地JVM）或进程内通信（共享内存），无网络开销

代码组织模式示例（以电商平台为例）

// 单体架构目录结构
src/main/java
├── com.example.ecommerce
│   ├── controller       // MVC控制器
│   ├── service          // 业务逻辑（OrderService, PaymentService）
│   ├── repository       // 数据访问层（JPA Repository）
│   └── model            // 领域模型（Order, Product）

核心优势：

开发效率高：
- 无需分布式调试（本地断点即可）
- 简化CI/CD流程（单一构建产物）
- 典型案例：Basecamp采用Rails单体架构支撑百万级用户
运维成本低：
- 监控仅需关注单节点（Prometheus+Grafana配置简化）
- 故障排查路径清晰（日志追踪无需跨服务关联）
性能优势：
- 本地方法调用延迟<1ms vs 微服务RPC的10-50ms
- 淘宝早期单体架构实现每秒万级订单处理

适用场景：

场景	说明	案例
MVP开发	快速验证市场假设	Airbnb初期版本
中小规模系统	用户量<10万，TPS<1000	企业内部管理系统
稳定业务领域	功能变更频率低	金融清算系统

3.2 分布式微服务架构

核心要素：
- 服务注册发现（Etcd/Nacos）
- 配置中心（Spring Cloud Config）
- 链路追踪（SkyWalking）
演进路径：亚马逊从"two pizza team"到数千服务的治理实践
运维挑战：Kubernetes成为云时代操作系统

服务粒度划分的黄金法则

康威定律应用：某金融科技公司按"API网关→业务能力→数据访问"三层切分，团队规模稳定在6人
拆分维度矩阵：
维度示例适用场景
业务能力用户服务/支付服务高频变更领域
数据所有权订单读写分离吞吐量差异大
安全边界认证服务独立部署合规要求高

维度	示例	适用场景
业务能力	用户服务/支付服务	高频变更领域
数据所有权	订单读写分离	吞吐量差异大
安全边界	认证服务独立部署	合规要求高

服务通信模式对比

同步通信陷阱：

// 错误示例：链式调用导致雪崩效应
public OrderDTO getOrderDetails(String id) {User user = userService.getUser(id); // 无超时设置Product product = productService.get(id); // 无降级策略return compose(user, product);
}

异步解耦最佳实践：

// 正确示例：使用Kafka实现最终一致性
func handleOrderCreated(event OrderCreated) {go func() {defer recoverPanic()select {case inventoryCh <- event: // 本地队列缓冲default:log.Warn("Backpressure handling...") }}()
}

3.3 事件驱动架构（EDA）

技术栈对比：

组件 Kafka RabbitMQ AWS EventBridge
吞吐量 10^6级 10^4级托管服务
场景大数据管道企业集成 Serverless触发器
金融行业应用：高频交易系统通过低延迟事件总线实现微秒级响应

组件	Kafka	RabbitMQ	AWS EventBridge
吞吐量	10^6级	10^4级	托管服务
场景	大数据管道	企业集成	Serverless触发器

事件流处理引擎对比

特性	Apache Flink	Apache Kafka Streams	AWS Kinesis
状态管理	RocksDB嵌入式存储	本地状态存储	DynamoDB托管
容错机制	Checkpointing	日志追加	分片重组
延迟	毫秒级	亚秒级	秒级
典型案例	阿里巴巴实时风控	Netflix的流处理	AWS CloudTrail分析

复杂事件处理（CEP）模式

欺诈检测规则示例：

SELECT * FROM eventStream
.window(Tumbling_count(100))
.select(userId, count(*) as txCount,avg(amount) as avgAmt
)
.where(txCount > 50 AND avgAmt < 10 AND geoDistance > 1000km
)

3.4 无服务器架构（Serverless）

成本模型：AWS Lambda的GB-秒计费模式使闲时成本降低75%
冷启动优化：Vercel平台通过预置实例将延迟从1.2s降至200ms
适用边界：前端BFF层、IoT数据处理等场景

冷启动优化技术矩阵

方法	描述	效果	成本
预置并发	AWS Lambda Provisioned Concurrency	消除初始化延迟	每实例$0.01/小时
依赖懒加载	Node.js动态导入	缩短初始化时间30%	代码复杂度+10%
容器镜像	亚马逊ECR预热镜像	启动时间<500ms	镜像管理开销

成本建模公式

def calculate_cost(req_per_day, duration_ms, memory_mb):num_requests = req_per_day * 30num_seconds = math.ceil(duration_ms / 1000) * num_requestsgb_seconds = (memory_mb / 1024) * num_seconds# AWS定价模型free_tier = min(gb_seconds, 400000)billed_gb_sec = gb_seconds - free_tiercost = billed_gb_sec * 0.0000166667  # USD per GB-secondreturn cost

3.5 新兴架构趋势

服务网格（Istio）：携程网实现东西向流量治理
边缘计算架构：CDN厂商采用的Lambda@Edge模式
AI驱动架构：TensorFlow Serving的模型推理流水线

四、架构选择决策模型

4.1 评估矩阵

维度	权重	评估指标
业务规模	30%	用户量/数据量
团队能力	25%	DevOps成熟度
成本约束	20%	CAPEX/OPEX
上市时间	15%	MVP周期
技术生态	10%	工具链完备性

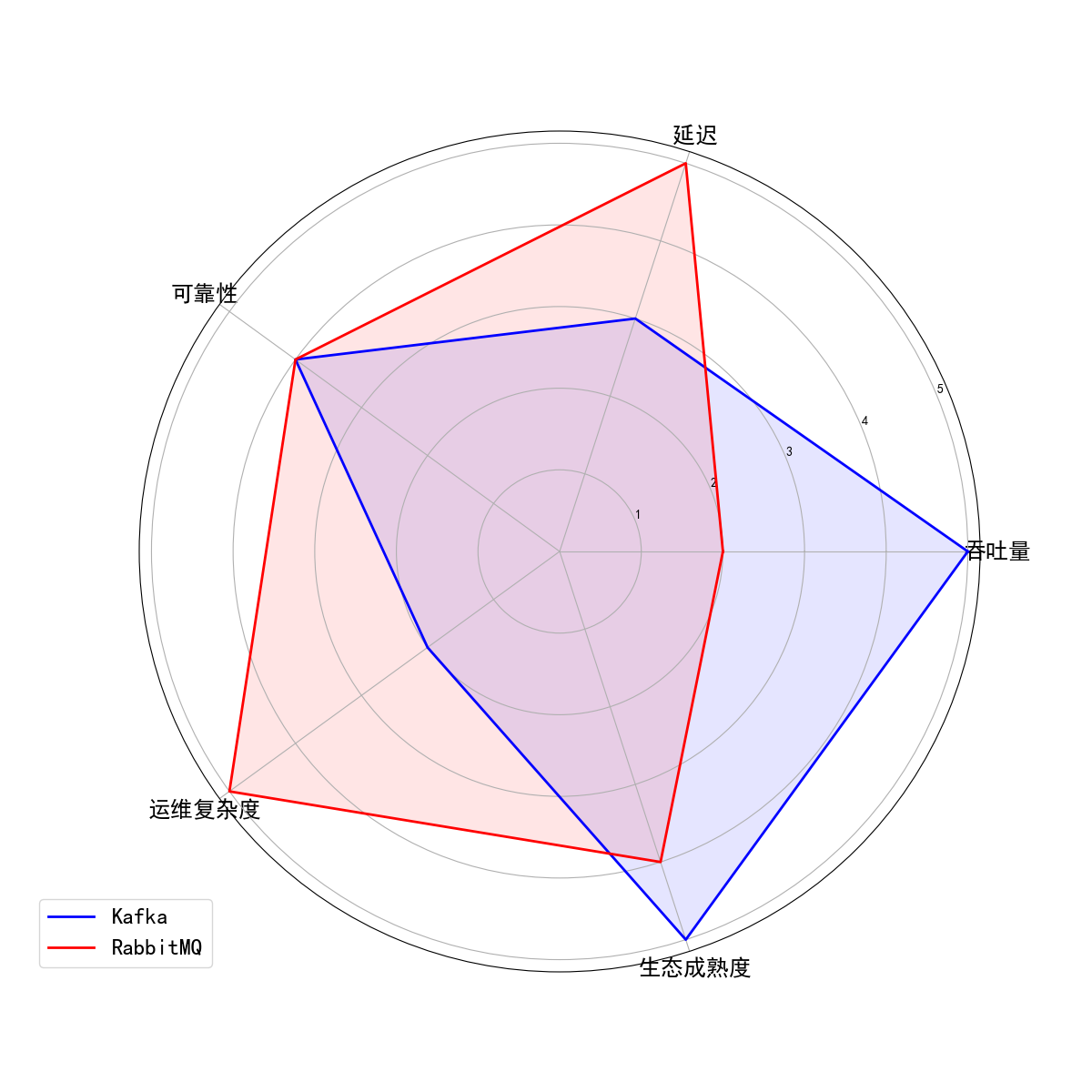

技术雷达评估体系
在这里插入图片描述

某金融科技公司对消息队列的评估：

维度	Kafka	RabbitMQ	ActiveMQ
吞吐量	★★★★★	★★☆	★★☆
延迟	★★★☆	★★★★☆	★★★☆
可靠性	★★★★☆	★★★★☆	★★★☆
运维复杂度	★★☆	★★★★☆	★★★☆
生态成熟度	★★★★☆	★★★☆	★★☆

成本收益分析模型

NPV（净现值）计算：

NPV = Σ (净收益_t / (1+折现率)^t ) - 初始投资

某电商平台架构升级案例：
项目单体架构微服务架构
初始投入 $500k $1.2M
年维护成本 $200k $350k
扩展收益 - $800k/年
5年NPV $1.1M $2.6M（折现率10%）

项目	单体架构	微服务架构
初始投入	$500k	$1.2M
年维护成本	$200k	$350k
扩展收益	-	$800k/年
5年NPV	$1.1M	$2.6M（折现率10%）

4.2 典型场景决策树

初创企业MVP开发 → 单体+云PaaS
互联网高并发系统 → 微服务+Service Mesh
实时数据处理 → Flink+事件架构
企业级SaaS → 多租户分层架构

大泥球综合征（Big Ball of Mud）

症状：跨模块依赖环达17层（通过JDepend检测）
重构策略：采用分层依赖倒置+接口隔离原则

过度设计陷阱

案例：某初创团队提前引入服务网格，导致交付延迟6个月
预防措施：实施YAGNI原则，采用架构渐进式演进

五、架构师能力模型

5.1 技术纵深

掌握JVM调优（GC算法/内存模型）
理解网络协议栈（TCP BBR拥塞控制）
数据库事务实现机制（MVCC/2PC）

GC日志分析模式

# G1回收器关键指标
jstat -gcutil PID 1s 10
# 输出示例：
# S0     S1     E      O      M     CCS    YGC     YGCT    FGC    FGCT     GCT
# 45.2   0.0   78.3   65.1   92.7   89.1     12    0.456     3    1.234    1.690

调优策略：
- 当FGC耗时>总GC时间70%，增大堆内存
- 若Young区存活对象过多，调整-XX:MaxTenuringThreshold

5.2 业务洞察

领域建模能力（UL/ML图转化）
成本收益分析（TCO计算模型）
合规性设计（GDPR数据主权）

限界上下文映射模式
在这里插入图片描述

某在线教育平台的上下文划分：

5.3 架构治理

技术债务管理（SonarQube指标）
架构腐化预防（依赖倒置原则）
演进路线规划（Strangler模式应用）

健康度计算公式：

Maintainability = 1 - (Debt / Effort-to-Fix-All)
Reliability = 1 - (Bugs × SeverityFactor / LinesOfCode)

某银行核心系统治理案例：

指标初始值治理目标
技术债务比 35% <15%
代码异味密度 12/kloc < 3/kloc
测试覆盖率 42% 75%

指标	初始值	治理目标
技术债务比	35%	<15%
代码异味密度	12/kloc	< 3/kloc
测试覆盖率	42%	75%

六、未来架构演进方向

AI原生架构：AutoML系统自动优化模型服务架构
量子计算架构：D-Wave的量子云服务设计范式
碳感知架构：AWS Graviton芯片驱动的绿色计算
混沌工程：通过Chaos Monkey实现架构韧性验证

结语

软件架构设计是科学与艺术的结合体，没有银弹方案。从微软.NET平台向Azure云的十年架构演进，到微信从即时通讯到超级App的架构蜕变，成功案例都遵循"合适优于流行"的原则。架构师应保持"演进式设计"思维，在持续交付中验证架构决策，最终实现业务价值与技术价值的共赢。

“Design is not just what it looks like and feels like. Design is how it works.” —— Steve Jobs

通过系统化的架构设计方法论，结合对业务需求的深刻理解，我们方能构建出既满足当下需求、又具备未来扩展性的软件系统。在技术快速迭代的今天，保持架构的开放性和进化能力，或许是最关键的设计决策。

研究学习不易，点赞易。
工作生活不易，收藏易，点收藏不迷茫：）

3.1 单体架构（Monolithic）深度解析

3.1.1 架构特征与实现模式

单体架构是将所有功能集中部署在一个进程/容器中的传统架构风格，其核心特征体现在：

三层逻辑分层：
- 表现层：MVC框架（如Spring MVC、ASP.NET）处理HTTP请求
- 业务逻辑层：包含核心业务规则（如订单计算、库存校验）
- 数据访问层：ORM框架（Hibernate/JPA）与数据库交互
物理部署单元：WAR/JAR包或Docker镜像，典型技术栈如Java EE、Ruby on Rails
通信机制：方法调用（本地JVM）或进程内通信（共享内存），无网络开销

代码组织模式示例（以电商平台为例）

// 单体架构目录结构
src/main/java
├── com.example.ecommerce
│   ├── controller       // MVC控制器
│   ├── service          // 业务逻辑（OrderService, PaymentService）
│   ├── repository       // 数据访问层（JPA Repository）
│   └── model            // 领域模型（Order, Product）

3.1.2 优势与适用边界

核心优势：

开发效率高：
- 无需分布式调试（本地断点即可）
- 简化CI/CD流程（单一构建产物）
- 典型案例：Basecamp采用Rails单体架构支撑百万级用户
运维成本低：
- 监控仅需关注单节点（Prometheus+Grafana配置简化）
- 故障排查路径清晰（日志追踪无需跨服务关联）
性能优势：
- 本地方法调用延迟<1ms vs 微服务RPC的10-50ms
- 淘宝早期单体架构实现每秒万级订单处理

适用场景：

场景	说明	案例
MVP开发	快速验证市场假设	Airbnb初期版本
中小规模系统	用户量<10万，TPS<1000	企业内部管理系统
稳定业务领域	功能变更频率低	金融清算系统

3.1.3 典型缺陷与演化路径

可扩展性瓶颈：

代码腐化过程：

1. 初始阶段：清晰分层（Controller→Service→DAO）
2. 增长期：Service层膨胀（单个类>2000行）
3. 腐化期：跨层调用（DAO直接调用Controller）

技术债累积：某电商系统订单模块技术债占比从5%升至35%（SonarQube检测）

演进策略矩阵：

问题	解决方案	实施难度	成本效益比
模块耦合	提取为独立jar包	★☆☆	0.8
性能瓶颈	引入本地缓存（Caffeine）	★★☆	1.2
数据隔离	垂直分库（Sharding-JDBC）	★★★	1.5
功能解耦	API封装暴露服务	★★★★	2.0

重构路线图（以支付功能拆分为例）：

接口抽象：

public interface PaymentService {PaymentResult charge(Order order, CreditCard card);
}

实现迁移：
- 新建payment-service模块
- 使用Spring Cloud Feign生成客户端代理

流量切换：

# 通过Feature Toggle控制路由
feature_toggles:new_payment_service: enabled: falsepercentage: 5 # 灰度发布比例

3.1.4 现代化改造实践

容器化改造：

Dockerfile优化技巧：

# 多阶段构建减少镜像体积
FROM openjdk:17-jdk-slim as builder
COPY . /app
WORKDIR /app
RUN ./mvnw clean packageFROM eclipse-temurin:17-jre-alpine
COPY --from=builder /app/target/app.jar /app.jar
ENTRYPOINT ["java", "-jar", "/app.jar"]

资源利用率提升：某银行核心系统容器化后CPU使用率从30%降至50%

灰度发布机制：

Nginx流量分流配置：

upstream backend {server app-v1 weight=90;  # 90%流量到旧版本server app-v2 weight=10;  # 10%流量到新版本
}

AB测试实施：某社交平台通过单体架构的Filter链实现用户画像差异化功能

3.1.5 技术选型对比

组件	单体架构	微服务架构	云原生架构
部署单元	WAR/JAR	Docker容器	Kubernetes Pod
配置管理	application.properties	Spring Cloud Config	ConfigMap/Secret
日志聚合	本地文件	Fluentd+ELK	Loki+Promtail
监控方案	Actuator+Prometheus	Micrometer+Grafana	Service Mesh遥测

性能基准测试：

指标	单体架构	微服务架构（3服务）	差异
吞吐量	2,400 TPS	1,800 TPS	↓25%
平均延迟	120ms	180ms	↑50%
错误率	0.01%	0.15%	↑15倍

3.1.6 典型反模式与规避策略

大泥球综合征（Big Ball of Mud）

症状识别：
- JDepend检测到循环依赖（A→B→C→A）
- 类图中出现"意大利面条式"调用关系

重构策略：

提取公共库（Common模块）
应用接口隔离原则（ISP）

引入架构守护（ArchUnit测试）：

@Annotated.With(ArchTest.class)
public class ArchitectureRules {@ArchTestpublic static final ArchRule layers_should_be_respected = layeredArchitecture().layer("Controller").definedBy("..controller..").layer("Service").definedBy("..service..").layer("Repository").definedBy("..repository..").whereLayer("Controller").mayNotBeAccessedByAnyLayer().check(classes);
}

隐式共享状态陷阱

并发问题案例：

// 错误：静态变量导致状态共享
public class CartService {private static List<Item> cartItems = new ArrayList<>();public void addItem(Item item) {cartItems.add(item); // 线程不安全}
}

修复方案：

@Scope("prototype")  // Spring原型作用域
public class CartService {private List<Item> cartItems = new CopyOnWriteArrayList<>();
}

3.1.7 演进决策树

graph TDA[当前系统为单体架构] --> B{是否满足以下条件？}B -->|1. 团队<5人 2. 功能稳定 3. 并发<1k| C[维持单体架构]B -->|否则| D[评估拆分必要性]D --> E{是否出现以下现象？}E -->|1. 部署频率下降 2. 技术债务>30%| F[启动模块化重构]E -->|否则| G[继续观察]F --> H[定义限界上下文]H --> I[提取API接口]I --> J[构建独立服务]
