USB布局布线

1USB简介

USB是通用串行总线的英文缩写，是连接外部装置的一个串口总线标准，也是一种输入输出接口的技术规范，被广泛地应用于个人电脑和移动设备等信息通迅产品，并扩展到摄影器材，数字电视（机顶盒）、游戏机等其它相关领域。

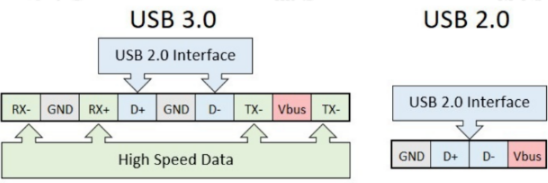

USB2.0接口具有高达480Mbps的传输速率，USB3.0的最大传输带宽高达5Gbps,USB3.0引入全双工数据传输。

2.USB布局

• USB应该接口靠近板边或结构定位放置，伸出板边一定位置(直插除外)，方便插拔

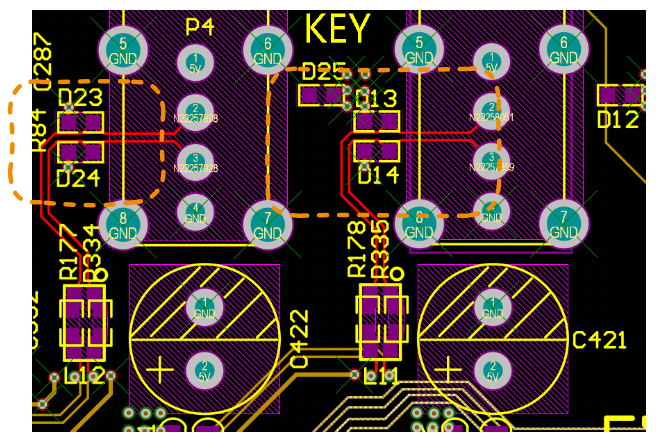

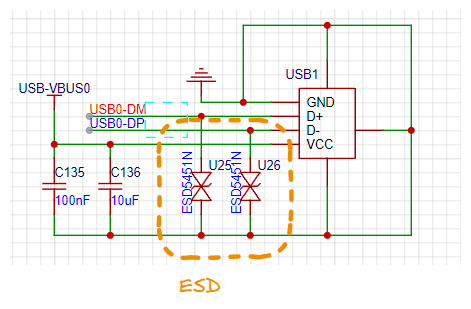

• ESD、共模电感器件靠近USB接口，放置的顺序是ESD-共模电感-阻容





• 注意ESD和USB的距离，留有一定的的间距，考虑后焊的情况。

• 在布局时，尽量使差分线路最短，以缩短差分线距离。

• 根据飞线情况，尽量少绕线。

• 判断电源路径，注意在布线的时候进行加粗，电源路径上的电容遵循先大后小的原则。

3.USB布线要求

一般20mil过1A电流，电源输入可以选择铺铜。

• 由于管脚分布、过孔、以及走线空间等因素存在使得差分线长易不匹配，布线长一旦不匹配，时序会发生偏差，还会引起共模干扰，降低信号质量。所以，相应的要对差分对不匹配的情况作出补偿，使其线长匹配，长度差通常控制在5mil以内，补偿按照差分等长规范来进行。
• USB要走差分，阻抗控制为90欧姆，并包地处理，总长度最好不要超过1800mil.
• 尽可能缩短走线长度，优先考虑对高速USB差分（RX、TX差分）的布线，USB差分走线在走线的时候，尽可以有的减少换层过孔，从而可以更好的做到阻抗的控制，避免信号的反射；
• 尽可能缩短走线长度，优先考虑对高速USB差分（RX、TX差分）的布线，USB差分走线在走线的时候，尽可以有的减少换层过孔，从而可以更好的做到阻抗的控制，避免信号的反射；
