MicroBlaze软核的开发使用

news 来源：原创 2025/4/30 6:55:20

一、MicroBlaze 介绍

MicroBlaze 是由 Xilinx 开发的一种可配置的 32 位 RISC 软处理器内核。它作为 FPGA 设计中的 IP 核，通过 Vivado 工具进行配置和集成。MicroBlaze 提供了高度的灵活性，允许开发人员根据应用需求调整处理器的功能、性能和资源占用。它是 Xilinx FPGA 嵌入式系统设计的重要组成部分，尤其适用于需要定制化硬件加速或复杂控制逻辑的应用场景。

二、MicroBlaze 的特点

1. 软核架构
MicroBlaze 是一种软核（soft-core），意味着它完全通过 FPGA 的可编程逻辑实现，而不是像 Zynq 中的 ARM 处理器那样以硬核（hard-core）形式固定在芯片上。
这种软核的设计方式使得 MicroBlaze 可以灵活地适配不同的 FPGA 系列和型号。

2. 32 位 RISC 架构
MicroBlaze 遵循精简指令集计算（RISC）原则，具有高效的指令执行能力和较低的功耗。
支持标准的 32 位数据路径和地址空间，能够满足大多数嵌入式系统的需求。

3. 可配置性
开发者可以根据具体应用需求对 MicroBlaze 进行配置，例如选择是否启用硬件乘法器、浮点单元（FPU）、缓存（Cache）、调试接口等。
这种可配置性使得 MicroBlaze 能够在性能与资源消耗之间取得平衡。

4. 丰富的外设支持

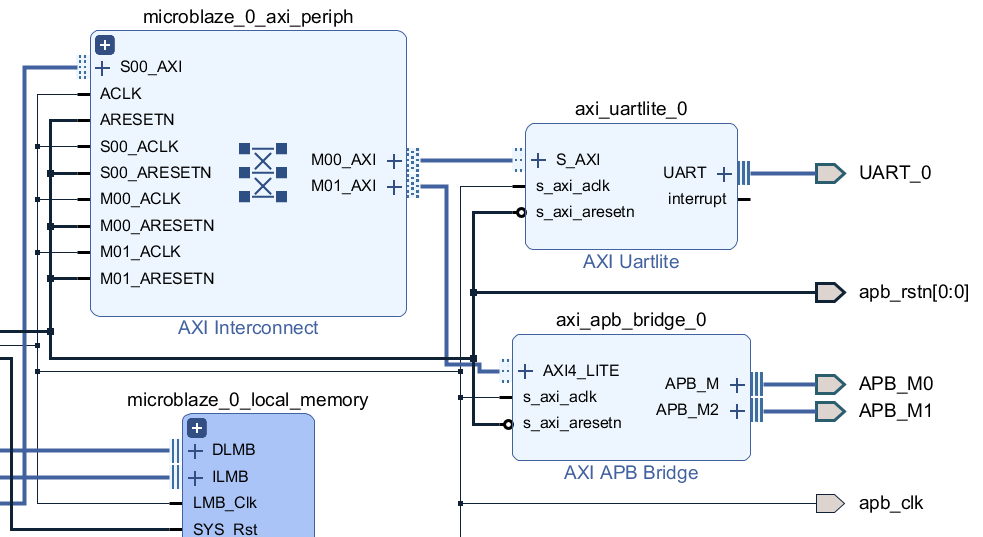

MicroBlaze 可以通过 AXI 总线与其他 IP 核（如 UART、GPIO、SPI、I2C 等）连接，从而构建完整的嵌入式系统。
它支持多种总线协议（如 AXI4、AXI-Lite 和 PLB），便于与外部设备通信。

5. 多语言开发支持
MicroBlaze 支持使用 C/C++、汇编语言或 RTL（寄存器传输级）设计语言进行开发。
使用 C/C++ 编程时，可以借助 Xilinx 提供的 SDK（Software Development Kit）或 Vitis 工具链进行软件开发。

6. 硬件加速能力
在 FPGA 上，MicroBlaze 可以与硬件加速模块协同工作，将计算密集型任务卸载到专用硬件中，从而提高整体系统的性能。

特性	MicroBlaze	Zynq
处理器类型	软核（Soft-Core）	硬核（Hard-Core）
灵活性	高度可配置，适合定制化设计	固定架构，但支持强大的 ARM 生态
性能	受 FPGA 资源限制，性能相对较低	高性能，适合复杂计算任务
开发工具	Vivado + SDK/Vitis	Vivado + PetaLinux/Vitis
适用场景	嵌入式控制、小型系统	高性能嵌入式系统、复杂应用
硬件资源占用	依赖 FPGA 的逻辑资源，占用较少或较多取决于配置	固定占用 FPGA 的硬核资源，额外的 PL 资源可用
实时性	适合简单的实时任务	支持复杂的实时操作系统（如 Linux、FreeRTOS）
外设支持	通过 AXI 总线连接外设，灵活配置	内置丰富的外设接口（如 DDR 控制器、千兆以太网）
功耗	功耗较低，适合资源受限的场景	功耗较高，适合高性能需求的应用
典型应用	工业控制、传感器管理、简单通信协议处理	视频处理、机器学习、复杂嵌入式系统
