NS6116-同步降压稳压器 3.1A输出电流 耐压30V

产品描述：

NS6116 是支持高电压输入的同步降压电源管 理芯片，在 8~30V 的宽输入电压范围内可实现 3.1A 的连续电流输出。通过调节 FB 端口的分压电阻， 可以输出 1.8V 到 28V 的稳定电压。 NS6116 具有优秀的负载调整率和线电压调整率，在全范围内不超 过±3%。 NS6116 采用电流模式的环路控制原理，实 现了快速的动态响应。NS6116 工作开关频率为 130kHz，具有良好的 EMI 特性。

NS6116 内置线电压补偿，可通过调节 FB 端口 的分压电阻阻值来实现。NS6116 不仅可实现单芯片 降压电源管理方案，还可以与 QC2.0/ QC3.0 识别芯 片构成快速充电电源管理方案。另外，芯片包含多 重保护功能：过温保护，输出短路保护和输入欠压/ 过压保护等。 NS6116 采用 SOP8 的标准封装。

功能特性：

宽输入电压范围： 8V 至 30V

宽输出电压范围： 1.8V 至 28V

效率可高达 92% 以上

开关频率： 130kHz

过热保护

 SOP-8 封装

输出电流： 3.1A

应用范围：

车载充电器 / 适配器

线性调节前置稳压器

分布式供电系统

电池充电器

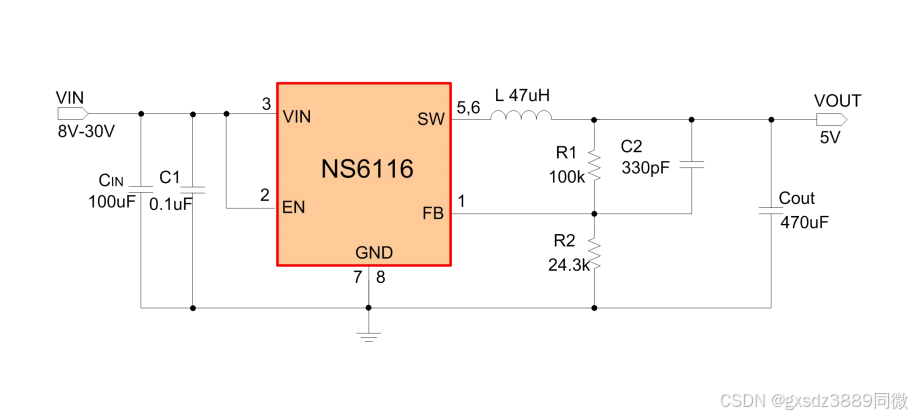

典型应用电路：

封装脚位图：
