微图4在《宁夏清水湾小流域治理》工程项目中的应用案例

水经微图4（简称“微图4”）可以轻松下载无水印卫星影像、有明确拍摄日期的历史影像、地方高清天地图、百度高德大字体打印地图。

这里以《宁夏清水湾小流域治理》项目工程的为例，说明如何将流域治理数据与卫星影像叠加。

宁夏清水湾小流域治理数据查看

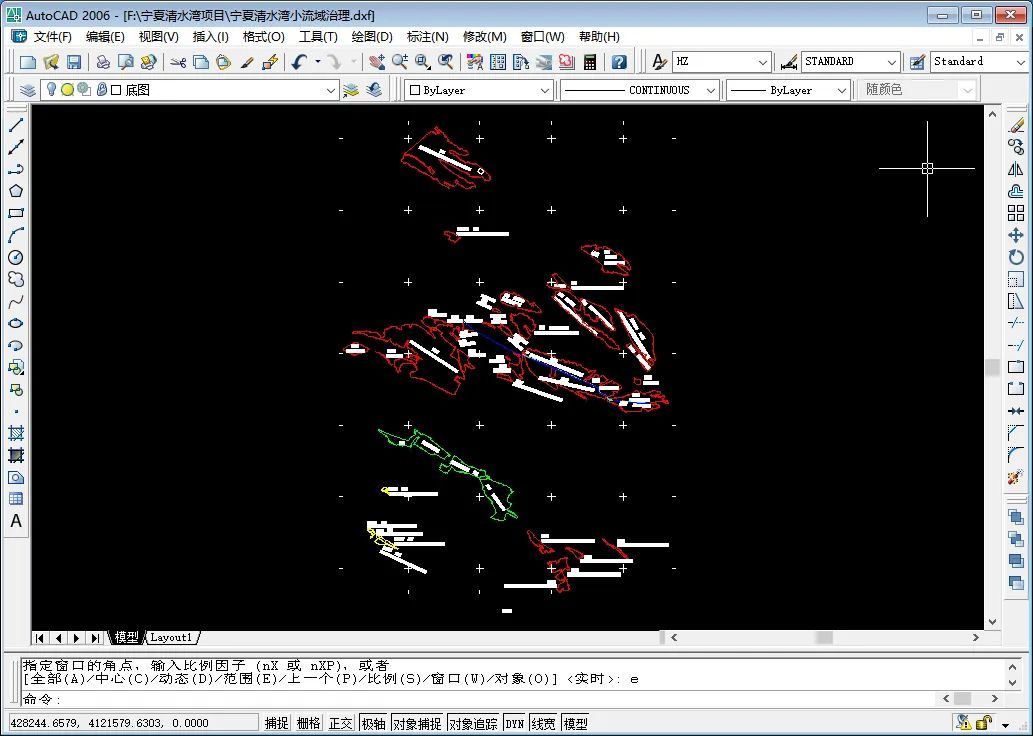

打开宁夏清水湾小流域治理 CAD 文件，可以查看流域治理数据。

由于该数据坐标为国家 2000 坐标系，因此可以看到横轴 Y 坐标（CAD中为X）是 6 位（如果加带号是 8 位），纵轴 X 坐标（CAD中为Y）是 7 位。

在实际工程项目运用中，我们使用的平面坐标系大多为高斯投影 3 度带，经过投影中央子午线和赤道都是直线。

中央子午线和赤道的交点作为原点，中央经线投影为 X（N） 纵坐标，赤道投影为Y(E) 横坐标。

由于我国位于北半球，所以 X 坐标不会出现负数，该投影方式决定了 Y 坐标会出现负数。

为了解决该问题，会在 Y 坐标上加常数 500000米(即坐标原点西移 500 公里)，标准的国家坐标还应当在 Y 坐标前加上带号。

这就是为什么横轴 Y 坐标（CAD中为X）在没有带号的情况下为 6 位数，而纵轴 X 坐标（CAD中为Y）通常是 7位 数的原因,如下图所示。

宁夏清水湾小流域治理

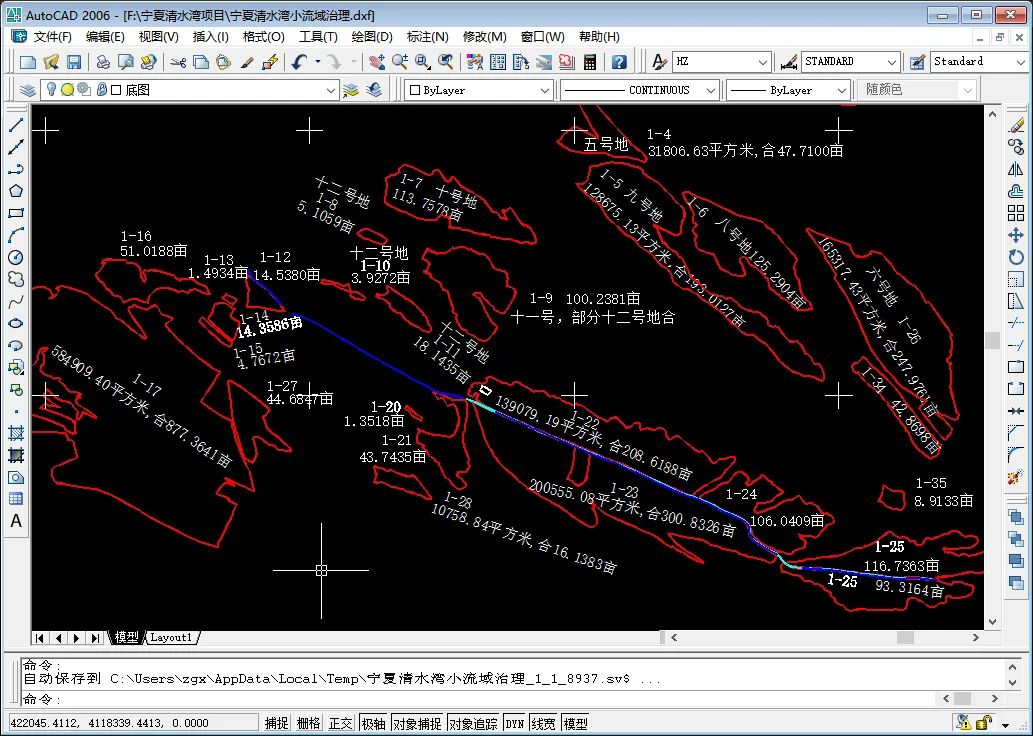

放大视图，我们查看流域详细数据，包括地块范围、地块编号和地块面积等信息，但由于没有与卫星影像叠加，因此看起来不够直观。

清水湾小流域局部数据

数据属于比较典型的 CAD 图纸，比较具有代表性，所以以此为例进行说明。

卫星影像叠加

将“宁夏清水湾小流域治理.dxf”拖放到软件中，或点击“打开”按钮，将显示“导入矢量”对话框，如下图所示。

导入矢量文件

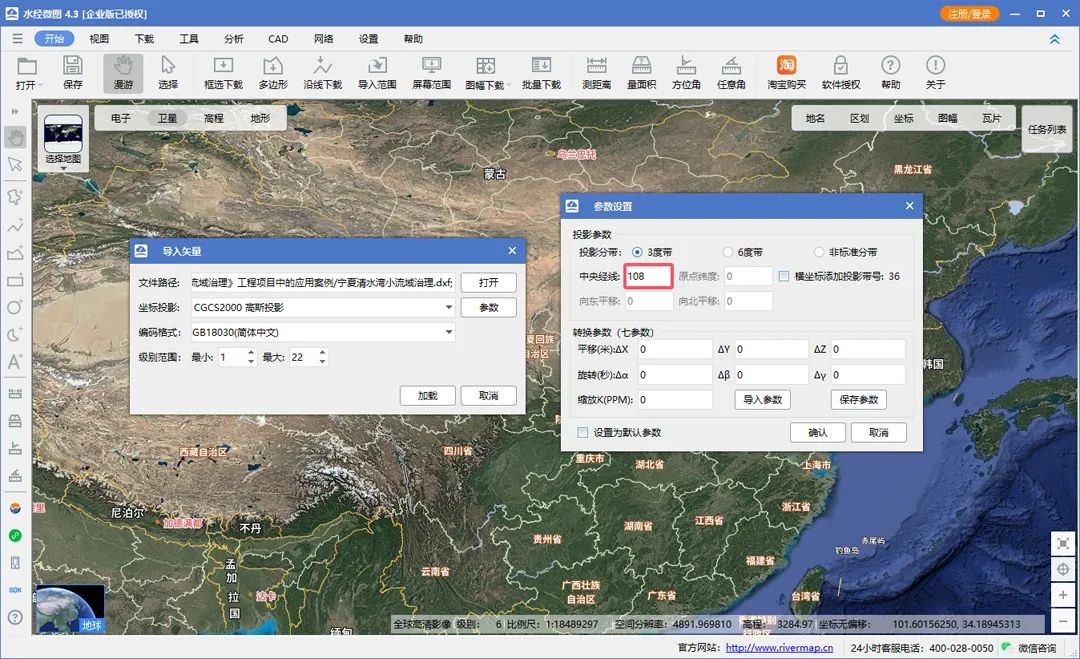

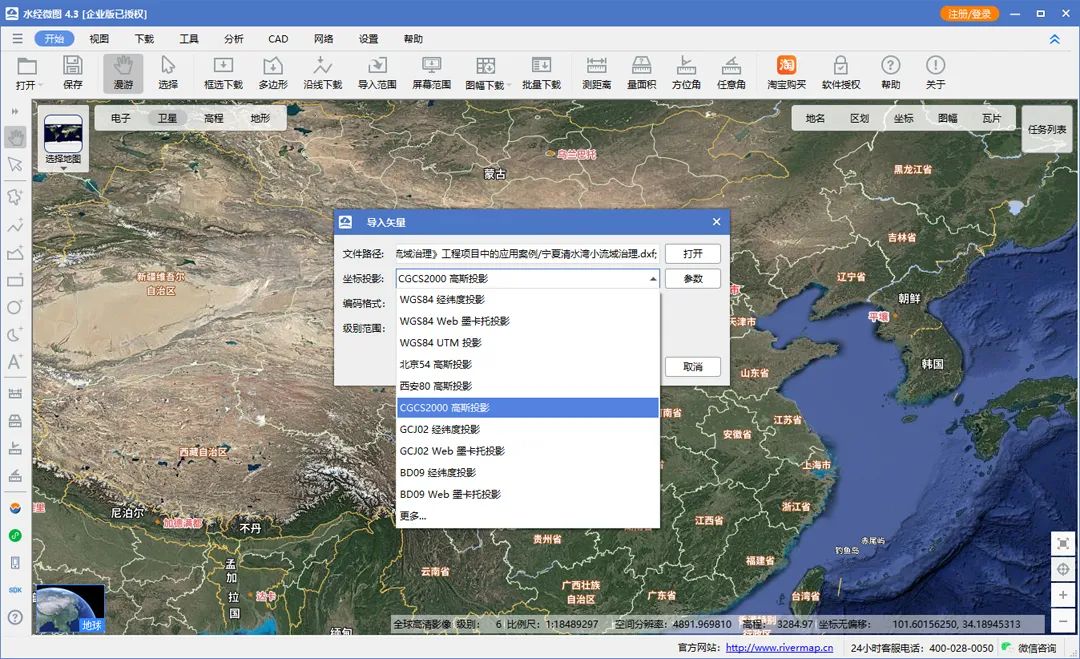

由于该数据中央经线为 108 度，因此在“导入矢量”对话框中，选择坐标投影为“CGCS2000 高斯投影”，点击“参数”按钮，设置中央经线为 108 度。

设置中央经线

打开“宁夏清水湾小流域治理.dxf”文件之后，会显示“矢量显示策略配置”对话框，建议按照默认设置，即开启图元和文本聚合，如下图所示。

矢量显示策略配置

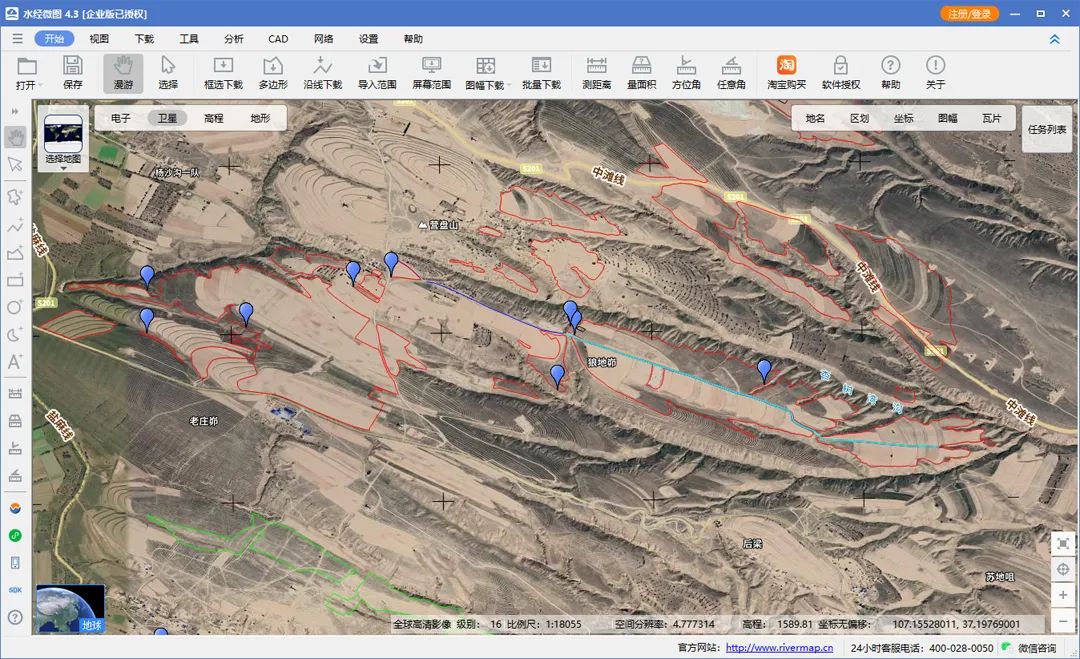

点击确定后，矢量数据与卫星影像叠加在正确的位置叠加套合，如下图所示。

影像叠加效果

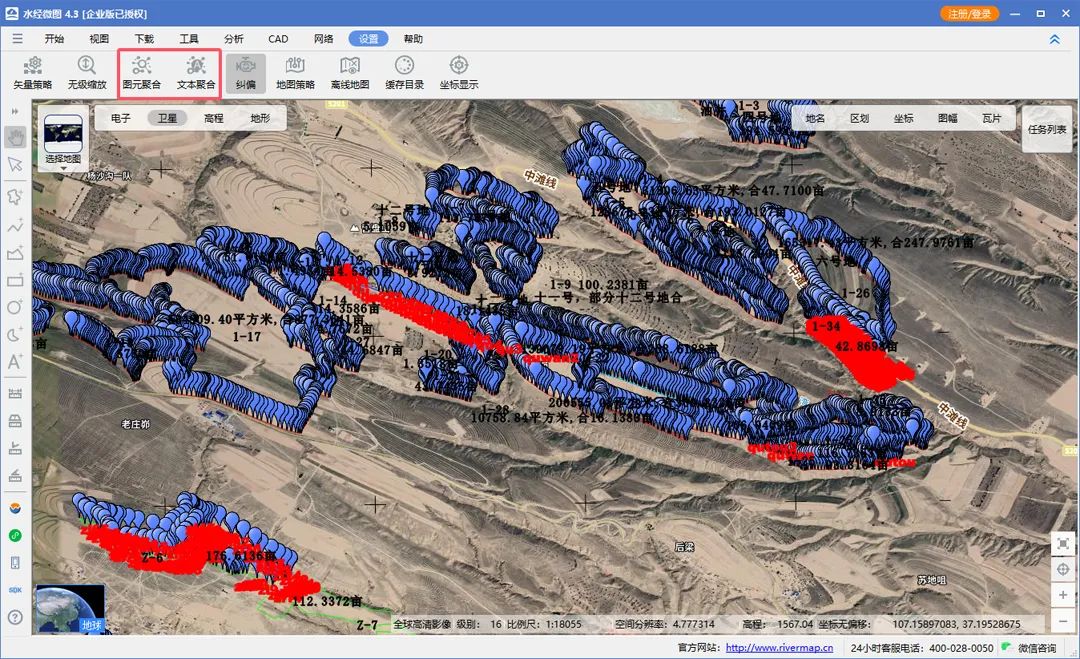

如果想显示完整的数据，可以在设置菜单内关闭“图元聚合”和“文本聚合”，如下图所示。

关闭后效果

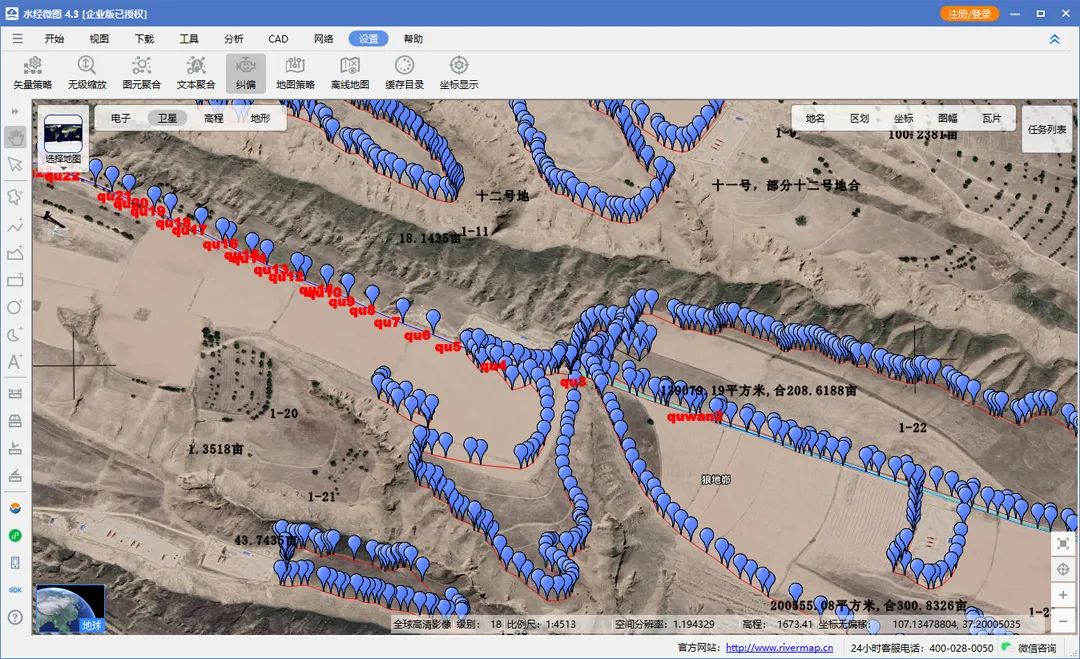

为了反映真实的数据情况，可以放大地图，从而可以对地形及位置进行非常准确的判断，如下图所示。

杏树湾沟

是否开启图元和文本聚合取决于数据量的大小，同时还要兼顾考虑应用场景是否需要。

写在最后

本文为你分享了微图4在《宁夏清水湾小流域治理》工程项目中的应用案例，主要包括了宁夏清水湾小流域治理数据查看和卫星影像叠加等步骤。

你可以立即点击“分享”按钮，将本文分享给你的朋友！
