open harmony多模组子系统分析

multimodalinput是open harmony的核心输入子系统，负责统一管理触摸屏，键盘，鼠标，手势，传感器等多种 输入源，提供标准化事件分发机制。其核心 目标是通过统一的事件处理框架，实现跨设备，多模态输入的无缝协同。

今天我们学习下整个多模组子系统的工作流程，输入事件到应用的传递路径，整个过程涉及从设备驱动到事件处理，再到 分发给应用程序 的整个流程。

最终我们总结一下 整个模块的设计思路 ，比如分层 架构，各层之间的接口调用 ，模块如何支持多种 输入设备（如触摸屏，键盘，鼠标等）。以及如何处理复杂事件（如组合键，手持识别）

多模组子系统的整个关键的目录结构图如下
/ohos-oneconnect/foundation/multimodalinput/input$ tree -L 1
.
├── BUILD.gn //是构建配置文件，说明模块如何编译
├── CODEOWNERS
├── LICENSE
├── OAT.xml
├── README.md
├── README_zh.md
├── bundle.json
├── common //包含一些公共代码或工具类
├── etc //存放 的是一些 配置文件
├── examples //存放 一些 示例代码
├── figures
├── frameworks //包含核心 框架代码
├── intention
├── interfaces //定义 了一些 接口， kits和native提供api接口供其它模块调用
├── libudev
├── mmi_uinput.rc
├── multimodalinput.cfg
├── multimodalinput_mini.gni
├── sa_profile
├── service //包含服务 实现 account_manager,device_manager（负责管理输入设备）, event_handler（处理事件分发）等 ，对应 不同 的服务组件，负责处理不同的输入事件或设备管理
├── test //是测试相关 test 下的unittest和fuzztest用于保证 代码质量
├── tools //工具脚本
├── uinput //输入设备模拟
└── util //实用工具

代码目录结构详解：

1.核心 服务层（service/）

	 ├── account_manager          # 多用户账户的输入权限管理
	├── device_manager           # 输入设备的生命周期管理（增删/状态监控）
	├── event_handler            # 输入事件的核心处理引擎（包含事件过滤/转换）
	├── event_dispatch           # 事件分发机制（IPC通信/窗口关联）
	├── key_event_normalize      # 键盘事件标准化（组合键/长按/重复键处理）
	├── touch_event_normalize    # 触摸事件校准/手势识别
	├── subscriber               # 事件订阅管理（应用注册监听特定事件）
	├── filter                   # 输入事件过滤规则（防抖/安全策略）
	├── permission_helper        # 输入权限验证（如截屏权限）
	└── window_manager           # 窗口焦点与输入事件的绑定关系

核心作用：

• 实现输入设备的全生命周期管理 （device_manager）
• 事件处理流水线：原始事件-》标准化-》过滤-》分发（event_handler串联各环节）
• 权限与安全控制 （permission_helper+account_manger）

2.设备抽象层（uinput/）

uinput/
├── virtual_device.cpp # 虚拟输入设备基类
├── virtual_keyboard.cpp # 虚拟键盘设备实现
├── virtual_touch_screen.cpp # 虚拟触摸屏模拟
└── hdf_device_event_* # HDF驱动层事件对接
核心作用：

• 提供虚拟输入设备的创建/销毁接口（用于自动化测试）
• 对接硬件驱动 （HDF）获取原始输入事件
• 实现输入事件的硬件抽象（virtual_device 系列类）

3.框架接口层（framework/&interfaces/）

frameworks/
├── native/ # Native层事件处理API（C++）
├── napi/ # JS API的Native适配层
└── proxy/ # 跨进程通信代理

interfaces/
├── kits/js/napi/ # 对应用暴露的JS API
└── native/ # Native层头文件（供其他模块调用）
核心作用

• 提供统一的输入事件api给上层应用（JS/Native）
• 实现跨进程通信 （如systemUI与应用间的事件传递）

4.策略配置层（etc/）

etc/
├── exclude_keys_config.json # 需要屏蔽的物理按键列表
├── white_list_config.json # 特权应用白名单（可监听系统级按键）
└── multimodalinput.para.dac # 输入子系统的DAC权限配置

核心作用：

• 定义输入事件处理的安全策略（如禁用某些危险按键）
• 配置设备校准参数 （触摸屏灵敏度等）

5.工具与测试（tools/& test/）

tools/
├── event_inject # 输入事件注入工具（模拟用户操作）
└── vuinput # 虚拟输入设备控制工具

test/
├── unittest/ # 单元测试（事件处理逻辑验证）
└── fuzztest/ # 模糊测试（健壮性验证）

6.公共组件（common/ &util/）

common/
└── anco # 异步非阻塞通信组件（用于低延迟事件传递）
util/
├── napi/ # NAPI工具类（JS/Native类型转换）
└── socket/ # 套接字通信工具（跨进程事件传输）

核心作用：

• 封装可利用的基础设施（网络通信、数据序列化）
• 提供跨语言交互 支持（JS C++数据类型转换）

关键代码流程解析

1：输入事件处理流水线

硬件驱动-》uinput->event_handler->filter->subscriber->应用

• 硬件事件获取：通过 uinput/virture_device从HDF驱动读取原始事件
• 事件标准化：key_event_normalize处理物理按键，touch_event_normalize处理触控轨迹
• 安全过滤 ：filter模块 根据 策略屏蔽危险事件
• 跨进程分发; event_dispatch 通过 IPC将事件传递给订阅者（应用）

2：组合按键处理示例

以Power+volume up组合键为例：
1.key_event_normalize检测到power 键 按下，启动组合键计时器
2.若在500ms以内 收到 volume up键：

• 触发组合键回调（如截屏）
• 调用 filter模块屏蔽volume up的独立事件
• 若超时未检测到组合键，正常分发volume up事件

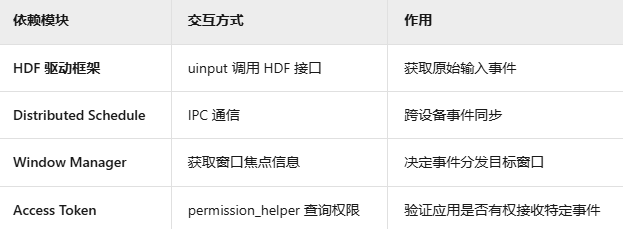

模块间的依赖关系

设置亮点与挑战

1.多模态事件整合 通过 intention/目录 下的意图识别模块 ，实现触控+传感器数据整合（如旋转设备时调整触摸坐标）
2.低延迟优化 使用common/anco 实现异步非阻塞通信  event_resample/模块 对触摸事件进行运动预测
3.跨设备协同挑战  connect_manager/ 处理多设备输入冲突（如手机和平板同时连接时的焦点竞争）

调试与扩展建议​​

事件追踪​​
使用 tools/event_inject 注入测试事件，结合 hilog 日志分析处理流程：
hilog | grep MMI

​​添加新输入设备​​方法

在 uinput/ 下实现新的 virtual_device 子类
在 device_manager 中注册设备类型
​​自定义手势识别​​
修改 touch_event_normalize/ 中的手势识别算法，扩展 gesturesense_wrapper
