ESP32移植Openharmony外设篇(11) mfrc522射频读卡器

news 来源：原创 2025/6/8 12:03:27

mfrc522 射频读写器

模块介绍

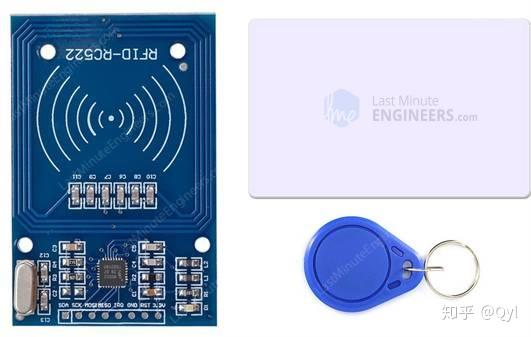

基于MFRC522 IC的RC522 RFID模块是最便宜的RFID选项之一，它通常带有一个具有1KB内存的RFID卡标签和密钥卡标签。最棒的是，它可以编写标签，因此您可以在其中存储某种秘密消息。

RC522 RFID阅读器模块旨在创建13.56MHz的电磁场，用于与RFID标签（ISO 14443A标准标签）进行通信。阅读器可以通过4引脚串行外围接口（SPI）与微控制器进行通信，最大数据速率为10Mbps。它还支持通过I2C和UART协议进行通信。

该模块带有一个中断引脚。这很方便，因为与其一直问RFID模块“还没有看到卡片？”，当标签进入附近时，模块会提醒我们。

该模块的工作电压为2.5至3.3V，逻辑引脚最高可支持到5伏的电压。

规格说明

频率范围

13.56 MHz ISM频段

主机介面

SPI / I2C / UART

工作电源电压

2.5 V至3.3 V

最高 工作电流

13-26毫安

最小 电流（掉电）

10微安

逻辑输入

5V

读取范围

5厘米

外设接口介绍

SPI(Serial Peripheral Interface)串行外设接口

SPI 协议是由摩托罗拉公司提出的通讯协议，即串行外围设备接口，是一种高速全双工的通信总线。它被广泛地使用在 ADC、LCD 等设备与 MCU 间，要求通讯速率较高的场合。芯片的管脚上只占用四根线。

  • MISO：主器件数据输出，从器件数据输入。
  • MOSI：主器件数据输入，从器件数据输出。
  • SCK： 时钟信号，由主设备控制发出。
  • NSS（CS）： 从设备选择信号，由主设备控制。当NSS为低电平则选中从器件。

SPI通讯设备的通讯模式是主从通讯模式，通讯双方有主从之分，根据从机设备的数量，SPI通讯设备之间的连接方式可分为一主一从和一主多从。

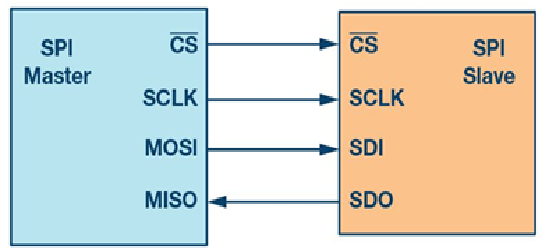

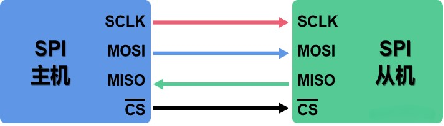

“一主一从”连接方式

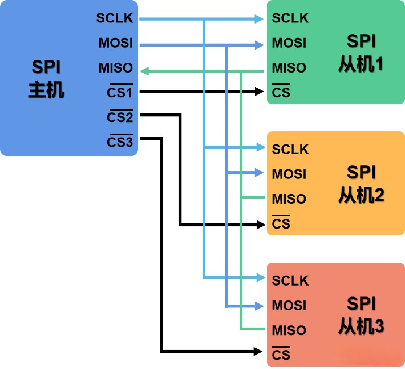

“一主多从”连接方式

SPI 总线上每个从设备都被主设备独立控制，每个从设备都有一个独立的 CS 信号，用于选择需要通信的从设备。其优势包括：

  • 灵活性高：每个从设备可以独立控制，不受其他从设备的影响，可以根据需要选择通信对象。
  • 易于调试：每个从设备之间相互隔离，可以方便地进行单独调试和故障排除。
  • 速度快：由于没有菊花链中的额外延迟，可以实现更快的数据传输速度。

SPI 工作模式

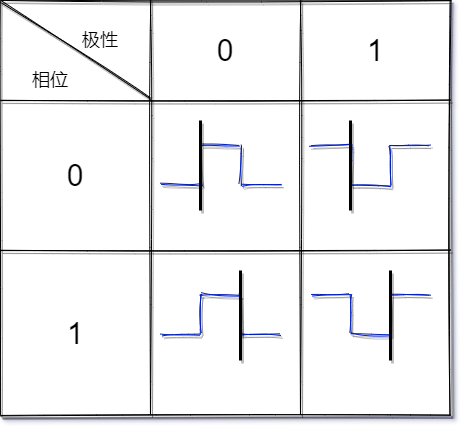

SPI通信协议有四种不同的模式 ，由时钟极性CPOL来配置SCLK在空闲时，应该处于的状态（高/低）；由时钟相位CPHA来配置在第几个边沿进行采样。

SPI Mode

CPOL

CPHA

0[00]

0

0

1[01]

0

1

2[10]

1

0

3[11]

1

1

因为我们通常在上升沿采集数据，模式0和模式3更常用。

SPI特性（ESP32）

SPI 主机驱动程序负责管理主机与设备间的通信，具有以下特性：

  1. 支持多线程环境使用
  2. 读写数据过程中 DMA 透明传输
  3. 同一信号总线上不同设备的数据可自动时分复用、、

代码示例

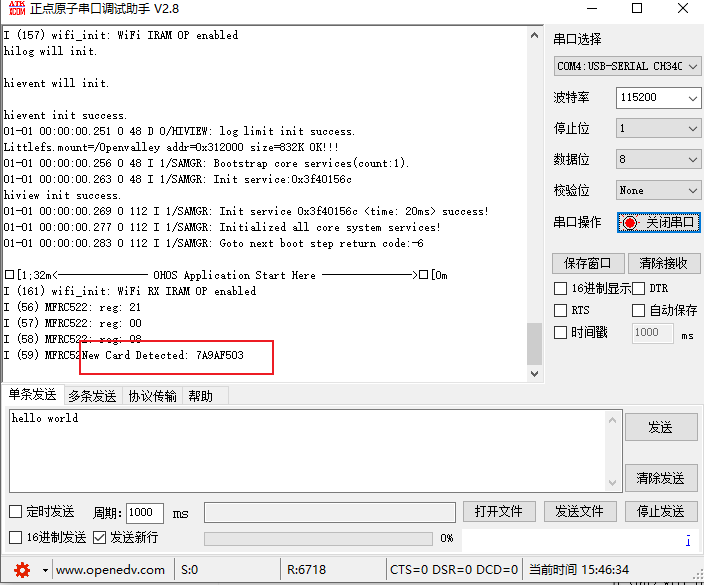

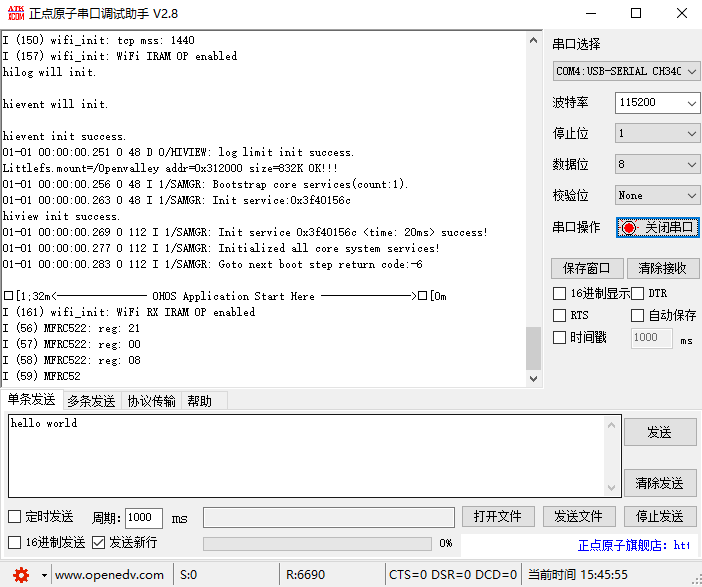

介绍完基本的理论知识，我们可以通过SPI通信+DMA数据传输的方式获取IC卡的UID数据,并通过串口助手打印

board_gpio.c
/*********************************************************************
 * INCLUDES
 */
#include "driver/gpio.h"

#include "board_gpio.h"

/*********************************************************************
 * PUBLIC FUNCTIONS
 */
/**
 @brief NFC复位引脚初始化
 @param 无
 @return 无
*/
void NFC_GPIO_Init(void)
{
  gpio_pad_select_gpio(NFC_RST_GPIO_PIN);                 // 选择一个GPIO
  gpio_set_direction(NFC_RST_GPIO_PIN, GPIO_MODE_OUTPUT); // 把这个GPIO作为输出

  NFC_GPIO_Write(NFC_RST_HIGH);
}

/**
 @brief 配置NFC复位引脚工作模式
 @param mode -[in] 工作模式
 @return 无
*/
void NFC_GPIO_Write(uint8_t mode)
{
  gpio_set_level(NFC_RST_GPIO_PIN, mode);
}
board_gpio.h
#ifndef _BOARD_GPIO_H_
#define _BOARD_GPIO_H_

/*********************************************************************
 * INCLUDES
 */
#include "driver/gpio.h"

/*********************************************************************
 * DEFINITIONS
 */
#define NFC_RST_GPIO_PIN GPIO_NUM_25 // NFC复位
#define NFC_RST_LOW 0x00
#define NFC_RST_HIGH 0x01

/*********************************************************************
 * API FUNCTIONS
 */
void NFC_GPIO_Init(void);
void NFC_GPIO_Write(uint8_t mode);

#endif /* _BOARD_GPIO_H_ */
board_mfrc522.c
/*********************************************************************
 * INCLUDES
 */
#include <string.h>
#include "cmsis_os2.h"
#include "ohos_run.h"
#include "esp_system.h"
#include "nvs_flash.h"
#include "esp_log.h"

#include "board_gpio.h"
#include "board_spi.h"
#include "board_mfrc522.h"

static char pcdRequest(uint8_t reqCode, uint8_t *pTagType);
static char pcdAnticoll(uint8_t *pSnr);
static char pcdSelect(uint8_t *pSnr);
static char pcdAuthState(uint8_t authMode, uint8_t addr, uint8_t *pKey, uint8_t *pSnr);
static char pcdAuthState1(uint8_t authMode, uint8_t addr, uint8_t *pKey, uint8_t *pSnr);
static char pcdRead(uint8_t addr, uint8_t *pData);
static char pcdWrite(uint8_t addr, uint8_t *pData);
static void pcdReset(void);
static void calulateCRC(uint8_t *pInData, uint8_t len, uint8_t *pOutData);
static char pcdComMF522(uint8_t command, uint8_t *pInData, uint8_t inLenByte, uint8_t *pOutData, uint32_t *pOutLenBit);
static void pcdAntennaOn(void);
static void pcdAntennaOff(void);
static void setBitMask(uint8_t reg, uint8_t mask);
static void clearBitMask(uint8_t reg, uint8_t mask);
static uint8_t readRawRc(uint8_t addr);
static void writeRawRc(uint8_t addr, uint8_t writeData);
static void delayMs(uint8_t time);

/*********************************************************************
 * LOCAL VARIABLES
 */
static uint8_t s_cardType[2];                                           // 卡类型
static uint8_t s_cardSerialNo[4];                                       // 卡序列号
static uint8_t s_defaultKeyA[6] = {0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF}; // 默认密码A
static uint8_t s_defaultKeyB[6] = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00}; // 默认密码A
static bool s_cardPresent = false;                                      // 标记当前是否有卡在读卡区

static const char *TAG = "MFRC522";

/*********************************************************************
 * PUBLIC FUNCTIONS
 */
/**
 @brief MFRC522的初始化函数
 @param 无
 @return 无
*/
void MFRC522_Init(void)
{
  pcdReset(); // 复位
  delayMs(5);
  ESP_LOGI(TAG, "reg: %02x", readRawRc(Status1Reg));
  ESP_LOGI(TAG, "reg: %02x", readRawRc(Status2Reg));
  ESP_LOGI(TAG, "reg: %02x", readRawRc(WaterLevelReg));
  ESP_LOGI(TAG, "VersionReg: 0x%02X", readRawRc(VersionReg)); // 应返回0x92
  ESP_LOGI(TAG, "ComIrqReg: 0x%02X", readRawRc(ComIrqReg));
  pcdAntennaOn(); // 开启天线发射
}

/**
 @brief MFRC522读取卡片块数据
 @param addr -[in] 块地址
 @return 状态值，0 - 成功；2 - 无卡；3 - 防冲撞失败；4 - 选卡失败；5 - 密码错误
*/
uint8_t MFRC522_ReadCardDataBlock(uint8_t addr)
{
  memset(s_cardSerialNo, 0, 4);

  if (pcdRequest(PICC_REQALL, s_cardType) == MI_OK)
  {
  }
  else
  {
    // ESP_LOGI(TAG, "ERR: 2");
    return 2; // 无卡
  }

  if (pcdAnticoll(s_cardSerialNo) == MI_OK)
  {
  }
  else
  {
    ESP_LOGI(TAG, "ERR: 3");
    return 3; // 防冲撞失败
  }

  if (pcdSelect(s_cardSerialNo) == MI_OK)
  {
  }
  else
  {
    ESP_LOGI(TAG, "ERR: 4");
    return 4; // 选卡失败
  }

  if (pcdAuthState(0x60, addr, s_defaultKeyA, s_cardSerialNo) == MI_OK)
  {
    // ESP_LOGI(TAG, "ERR: 0");
    return 0;
  }
  else
  {
    ESP_LOGI(TAG, "ERR: 5");
    return 5; // 密码错误
  }
}

/**
 @brief 读取卡片序列号
 @param pCardSerialNo -[out] 卡片序列号
 @return 0 - 读卡成功；2 - 无卡
*/
uint8_t MFRC522_ReadCardSerialNo(uint8_t *pCardSerialNo)
{
  // uint8_t status = MFRC522_ReadCardDataBlock(4);
  // memcpy(pCardSerialNo, s_cardSerialNo, 4);

  // pcdAntennaOff(); // 关键！读取后关闭天线
  // vTaskDelay(50 / portTICK_PERIOD_MS);
  // return status;

  pcdReset();
  vTaskDelay(50 / portTICK_PERIOD_MS);
  pcdAntennaOn();

  uint8_t status = MFRC522_ReadCardDataBlock(4);
  memcpy(pCardSerialNo, s_cardSerialNo, 4);

  // 新增：立即关闭射频场避免持续激活
  pcdAntennaOff();
  vTaskDelay(50 / portTICK_PERIOD_MS);

  return status;
}

/*********************************************************************
 * LOCAL FUNCTIONS
 */
/**
 @brief 寻卡
 @param reqCode -[in] 寻卡方式，0x52 寻感应区内所有符合1443A标准的卡，0x26 寻未进入休眠状态的卡
 @param pTagType -[out] 卡片类型代码
                        0x4400 = Mifare_UltraLight
                        0x0400 = Mifare_One(S50)
                        0x0200 = Mifare_One(S70)
                        0x0800 = Mifare_Pro(X)
                        0x4403 = Mifare_DESFire
 @return 状态值，MI OK - 成功；MI_ERR - 失败
*/
static char pcdRequest(uint8_t reqCode, uint8_t *pTagType)
{
  char status;
  uint32_t len;
  uint8_t comMF522Buf[MAXRLEN];

  clearBitMask(Status2Reg, 0x08);
  writeRawRc(BitFramingReg, 0x07);
  setBitMask(TxControlReg, 0x03);

  comMF522Buf[0] = reqCode;

  status = pcdComMF522(PCD_TRANSCEIVE, comMF522Buf, 1, comMF522Buf, &len); // 发送并接收数据
  if ((status == MI_OK) && (len == 0x10))
  {
    // ESP_LOGI(TAG, "mi_ok");
    *pTagType = comMF522Buf[0];
    *(pTagType + 1) = comMF522Buf[1];
  }
  else
  {
    // ESP_LOGI(TAG, "mi_err");
    status = MI_ERR;
  }

  return status;
}

/**
 @brief 防冲撞
 @param pSnr -[out] 卡片序列号，4字节
 @return 状态值，MI OK - 成功；MI_ERR - 失败
*/
static char pcdAnticoll(uint8_t *pSnr)
{
  char status;
  uint8_t i, snrCheck = 0;
  uint32_t len;
  uint8_t comMF522Buf[MAXRLEN];

  clearBitMask(Status2Reg, 0x08);  // 寄存器包含接收器和发送器和数据模式检测器的状态标志
  writeRawRc(BitFramingReg, 0x00); // 不启动数据发送，接收的LSB位存放在位0，接收到的第二位放在位1，定义发送的最后一个字节位数为8
  clearBitMask(CollReg, 0x80);     // 所有接收的位在冲突后将被清除

  comMF522Buf[0] = PICC_ANTICOLL1;
  comMF522Buf[1] = 0x20;

  status = pcdComMF522(PCD_TRANSCEIVE, comMF522Buf, 2, comMF522Buf, &len);

  if (status == MI_OK)
  {
    for (i = 0; i < 4; i++)
    {
      *(pSnr + i) = comMF522Buf[i];
      snrCheck ^= comMF522Buf[i];
    }
    if (snrCheck != comMF522Buf[i]) // 返回四个字节，最后一个字节为校验位
    {
      status = MI_ERR;
    }
  }

  setBitMask(CollReg, 0x80);

  return status;
}

/**
 @brief 选定卡片
 @param pSnr -[in] 卡片序列号，4字节
 @return 状态值，MI OK - 成功；MI_ERR - 失败
*/
static char pcdSelect(uint8_t *pSnr)
{
  char status;
  uint8_t i;
  uint8_t comMF522Buf[MAXRLEN];
  uint32_t len;

  comMF522Buf[0] = PICC_ANTICOLL1;
  comMF522Buf[1] = 0x70;
  comMF522Buf[6] = 0;

  for (i = 0; i < 4; i++)
  {
    comMF522Buf[i + 2] = *(pSnr + i);
    comMF522Buf[6] ^= *(pSnr + i);
  }

  calulateCRC(comMF522Buf, 7, &comMF522Buf[7]);

  clearBitMask(Status2Reg, 0x08);

  status = pcdComMF522(PCD_TRANSCEIVE, comMF522Buf, 9, comMF522Buf, &len);

  if ((status == MI_OK) && (len == 0x18))
  {
    status = MI_OK;
  }
  else
  {
    status = MI_ERR;
  }

  return status;
}

/**
 @brief 验证卡片密码
 @param authMode -[in] 密码验证模式，0x60 验证A密钥，0x61 验证B密钥
 @param addr -[in] 块地址
 @param pKey -[in] 密码
 @param pSnr -[in] 卡片序列号，4字节
 @return 状态值，MI OK - 成功；MI_ERR - 失败
*/
static char pcdAuthState(uint8_t authMode, uint8_t addr, uint8_t *pKey, uint8_t *pSnr)
{
  char status;
  uint8_t i, comMF522Buf[MAXRLEN];
  uint32_t len;

  comMF522Buf[0] = authMode;
  comMF522Buf[1] = addr;

  // 拷贝6字节密钥
  for (i = 0; i < 6; i++)
  {
    comMF522Buf[i + 2] = pKey[i];
  }

  // 修改：仅拷贝4字节UID
  for (i = 0; i < 4; i++)
  {
    comMF522Buf[i + 8] = pSnr[i];
  }

  // 发送12字节数据：1+1+6+4=12
  status = pcdComMF522(PCD_AUTHENT, comMF522Buf, 12, comMF522Buf, &len);

  if ((status != MI_OK) || (!(readRawRc(Status2Reg) & 0x08)))
  {
    status = MI_ERR;
  }

  return status;
}

/**
 @brief 验证贴片RFID密码
 @param authMode -[in] 密码验证模式，0x60 验证A密钥，0x61 验证B密钥
 @param addr -[in] 块地址
 @param pKey -[in] 密码
 @param pSnr -[in] 卡片序列号，4字节
 @return 状态值，MI OK - 成功；MI_ERR - 失败
*/
static char pcdAuthState1(uint8_t authMode, uint8_t addr, uint8_t *pKey, uint8_t *pSnr)
{
  char status;
  uint8_t i, comMF522Buf[MAXRLEN];
  uint32_t len;

  comMF522Buf[0] = authMode;
  comMF522Buf[1] = addr;

  for (i = 0; i < 6; i++)
  {
    comMF522Buf[i + 2] = *(pKey + i);
  }

  for (i = 0; i < 6; i++)
  {
    comMF522Buf[i + 8] = *(pSnr + i);
  }

  status = pcdComMF522(PCD_AUTHENT, comMF522Buf, 12, comMF522Buf, &len);

  if ((status != MI_OK) || (!(readRawRc(Status2Reg) & 0x08)))
  {
    status = MI_ERR;
  }

  return status;
}

/**
 @brief 读取M1卡一块数据
 @param addr -[in] 块地址
 @param pData -[out] 读出的数据，16字节
 @return 状态值，MI OK - 成功；MI_ERR - 失败
*/
static char pcdRead(uint8_t addr, uint8_t *pData)
{
  char status;
  uint8_t i, comMF522Buf[MAXRLEN];
  uint32_t len;

  comMF522Buf[0] = PICC_READ;
  comMF522Buf[1] = addr;

  calulateCRC(comMF522Buf, 2, &comMF522Buf[2]);

  status = pcdComMF522(PCD_TRANSCEIVE, comMF522Buf, 4, comMF522Buf, &len);

  if ((status == MI_OK) && (len == 0x90))
  {
    for (i = 0; i < 16; i++)
    {
      *(pData + i) = comMF522Buf[i];
    }
  }
  else
  {
    status = MI_ERR;
  }

  return status;
}

/**
 @brief 写入M1卡一块数据
 @param addr -[in] 块地址
 @param pData -[out] 写入的数据，16字节
 @return 状态值，MI OK - 成功；MI_ERR - 失败
*/
static char pcdWrite(uint8_t addr, uint8_t *pData)
{
  char status;
  uint8_t i, comMF522Buf[MAXRLEN];
  uint32_t len;

  comMF522Buf[0] = PICC_WRITE;
  comMF522Buf[1] = addr;

  calulateCRC(comMF522Buf, 2, &comMF522Buf[2]);

  status = pcdComMF522(PCD_TRANSCEIVE, comMF522Buf, 4, comMF522Buf, &len);
  if ((status != MI_OK) || (len != 4) || ((comMF522Buf[0] & 0x0F) != 0x0A))
  {
    status = MI_ERR;
  }

  if (status == MI_OK)
  {
    for (i = 0; i < 16; i++)
    {
      comMF522Buf[i] = *(pData + i);
    }
    calulateCRC(comMF522Buf, 16, &comMF522Buf[16]);

    status = pcdComMF522(PCD_TRANSCEIVE, comMF522Buf, 18, comMF522Buf, &len);
    if ((status != MI_OK) || (len != 4) || ((comMF522Buf[0] & 0x0F) != 0x0A))
    {
      status = MI_ERR;
    }
  }

  return status;
}

/**
 @brief 复位RC522
 @return 无
*/
static void pcdReset(void)
{
  // 硬件复位
  NFC_GPIO_Write(NFC_RST_LOW);
  delayMs(50); // 延长复位时间确保稳定
  NFC_GPIO_Write(NFC_RST_HIGH);
  delayMs(50);

  // 寄存器配置根据手册调整
  writeRawRc(CommandReg, PCD_RESETPHASE);
  delayMs(1);

  // 推荐初始化配置
  writeRawRc(ModeReg, 0x3D);     // 接收器增益设置
  writeRawRc(TReloadRegL, 0x30); // 定时器重载值调整
  writeRawRc(TReloadRegH, 0x00);
  writeRawRc(TModeReg, 0x8D);       // 定时器模式
  writeRawRc(TPrescalerReg, 0x3E);  // 分频系数
  writeRawRc(TxASKReg, 0x40);       // 允许自动检测调制
  writeRawRc(RxThresholdReg, 0x84); // 设置RX阈值
}
/**
 @brief 用MF522计算CRC16
 @param pInData -[in] 计算CRC16的数组
 @param len -[in] 计算CRC16的数组字节长度
 @param pOutData -[out] 存放计算结果存放的首地址
 @return 无
*/
static void calulateCRC(uint8_t *pInData, uint8_t len, uint8_t *pOutData)
{
  uint8_t i, n;

  clearBitMask(DivIrqReg, 0x04);
  writeRawRc(CommandReg, PCD_IDLE);
  setBitMask(FIFOLevelReg, 0x80);

  for (i = 0; i < len; i++)
  {
    writeRawRc(FIFODataReg, *(pInData + i));
  }

  writeRawRc(CommandReg, PCD_CALCCRC);

  i = 0xFF;

  do
  {
    n = readRawRc(DivIrqReg);
    i--;
  } while ((i != 0) && !(n & 0x04));

  pOutData[0] = readRawRc(CRCResultRegL);
  pOutData[1] = readRawRc(CRCResultRegM);
}

/**
 @brief 通过MFRC522和ISO14443卡通讯
 @param command -[in] RC522命令字
 @param pInData -[in] 通过RC522发送到卡片的数据
 @param inLenByte -[in] 发送数据的字节长度
 @param pOutData -[out] 接收到的卡片返回数据
 @param pOutLenBit -[out] 返回数据的位长度
 @return 状态值，MI OK - 成功；MI_ERR - 失败
*/
static char pcdComMF522(uint8_t command, uint8_t *pInData, uint8_t inLenByte, uint8_t *pOutData, uint32_t *pOutLenBit)
{
  char status = MI_ERR;
  uint8_t irqEn = 0x00;
  uint8_t waitFor = 0x00;
  uint8_t lastBits;
  uint8_t n;
  uint32_t i;
  uint8_t j;

  switch (command)
  {
  case PCD_AUTHENT:
    irqEn = 0x12;
    waitFor = 0x10;
    break;
  case PCD_TRANSCEIVE:
    irqEn = 0x77;
    waitFor = 0x30;
    break;
  default:
    break;
  }

  writeRawRc(ComIEnReg, irqEn | 0x80);
  clearBitMask(ComIrqReg, 0x80);
  writeRawRc(CommandReg, PCD_IDLE);
  setBitMask(FIFOLevelReg, 0x80); // 清空FIFO

  for (i = 0; i < inLenByte; i++)
  {
    writeRawRc(FIFODataReg, pInData[i]); // 数据写入FIFO
  }
  writeRawRc(CommandReg, command); // 命令写入命令寄存器

  if (command == PCD_TRANSCEIVE)
  {
    setBitMask(BitFramingReg, 0x80); // 开始发送
  }

  i = 6000; // 根据时钟频率调整，操作M1卡最大等待时间25ms 2000?
  do
  {
    n = readRawRc(ComIrqReg);
    i--;
  } while ((i != 0) && !(n & 0x01) && !(n & waitFor));
  clearBitMask(BitFramingReg, 0x80);

  if (i != 0)
  {
    j = readRawRc(ErrorReg);
    if (!(j & 0x1B))
    {
      status = MI_OK;
      if (n & irqEn & 0x01)
      {
        status = MI_NOTAGERR;
      }
      if (command == PCD_TRANSCEIVE)
      {
        n = readRawRc(FIFOLevelReg);
        lastBits = readRawRc(ControlReg) & 0x07;
        if (lastBits)
        {
          *pOutLenBit = (n - 1) * 8 + lastBits;
        }
        else
        {
          *pOutLenBit = n * 8;
        }
        if (n == 0)
        {
          n = 1;
        }
        if (n > MAXRLEN)
        {
          n = MAXRLEN;
        }
        for (i = 0; i < n; i++)
        {
          pOutData[i] = readRawRc(FIFODataReg);
        }
      }
    }
    else
    {
      status = MI_ERR;
    }
  }

  setBitMask(ControlReg, 0x80); // stop timer now
  writeRawRc(CommandReg, PCD_IDLE);

  return status;
}

/**
 @brief 开启天线【每次启动或关闭天线发射之间至少有1ms的间隔】
 @return 无
*/
static void pcdAntennaOn(void)
{
  uint8_t temp;
  temp = readRawRc(TxControlReg);
  if (!(temp & 0x03))
  {
    setBitMask(TxControlReg, 0x03);
  }
}

/**
 @brief 关闭天线
 @return 无
*/
static void pcdAntennaOff(void)
{
  clearBitMask(TxControlReg, 0x03);
}

/**
 @brief 置RC522寄存器位
 @param reg -[in] 寄存器地址
 @param mask -[in] 置位值
 @return 无
*/
static void setBitMask(uint8_t reg, uint8_t mask)
{
  char temp = 0x00;
  temp = readRawRc(reg) | mask;
  writeRawRc(reg, temp | mask); // set bit mask
}

/**
 @brief 清RC522寄存器位
 @param reg -[in] 寄存器地址
 @param mask -[in] 清位值
 @return 无
*/
static void clearBitMask(uint8_t reg, uint8_t mask)
{
  char temp = 0x00;
  temp = readRawRc(reg) & (~mask);
  writeRawRc(reg, temp); // clear bit mask
}

/**
 @brief 写RC522寄存器
 @param addr -[in] 寄存器地址
 @param writeData -[in] 写入数据
 @return 无
*/
static void writeRawRc(uint8_t addr, uint8_t writeData)
{
  SPI_CS_LOW;

  // 合并地址和数据为一个传输帧
  uint8_t txBuffer[2] = {
      (addr << 1) & 0x7E, // 地址字节
      writeData           // 数据字节
  };

  // 单次SPI传输保证时序连续性
  NFC_SPI_Write(txBuffer, sizeof(txBuffer));

  SPI_CS_HIGH;
}

/**
 @brief 读RC522寄存器
 @param addr -[in] 寄存器地址
 @return 读出一字节数据
*/
static uint8_t readRawRc(uint8_t addr)
{
  uint8_t rxData = 0;
  SPI_CS_LOW;

  addr = (addr << 1) | 0x80; // 设置读标志位

  // 先发送地址，再读取数据
  NFC_SPI_Write(&addr, 1);
  NFC_SPI_Read(&rxData, 1);

  SPI_CS_HIGH;
  return rxData;
}

/**
 @brief 毫秒级延时函数
 @param time -[in] 延时时间（毫秒）
 @return 无
*/
static void delayMs(uint8_t time)
{
  vTaskDelay(time / portTICK_PERIOD_MS);
}

static void monitor_task(void *arg)
{
  ESP_ERROR_CHECK(nvs_flash_init());

  NFC_GPIO_Init();
  NFC_SPI_Init();
  MFRC522_Init();
  // while (1) // 任务都是一个无限循环，不能返回
  // {
  //   pcdReset(); // 关键！每次循环前复位RC522
  //   vTaskDelay(50 / portTICK_PERIOD_MS);

  //   uint8_t card[4];
  //   uint8_t status = MFRC522_ReadCardSerialNo(card);
  //   if (status == 0)
  //   {
  //     printf("card: %02x%02x%02x%02x\n", card[0], card[1], card[2], card[3]);
  //   }
  //   else
  //   {
  //     printf("Read failed: %d\n", status);
  //   }

  //   vTaskDelay(1000 / portTICK_PERIOD_MS);
  // }
  while (1)
  {
    uint8_t card[4] = {0};
    uint8_t status;

    // 阶段1：检测新卡片放入
    if (!s_cardPresent)
    {
      status = MFRC522_ReadCardSerialNo(card); // 尝试读取
      if (status == 0)
      {
        printf("New Card Detected: %02X%02X%02X%02X\n",
               card[0], card[1], card[2], card[3]);
        s_cardPresent = true; // 标记为已检测
      }
    }
    // 阶段2：检测卡片是否移走
    else
    {
      pcdAntennaOff(); // 关闭天线强制卡片离开
      vTaskDelay(50 / portTICK_PERIOD_MS);
      pcdAntennaOn();

      // 检查卡片是否仍然存在
      if (pcdRequest(PICC_REQALL, s_cardType) != MI_OK)
      {
        printf("Card Removed.\n");
        s_cardPresent = false; // 重置状态
      }
      vTaskDelay(300 / portTICK_PERIOD_MS); // 降低检测频率
    }

    vTaskDelay(100 / portTICK_PERIOD_MS); // 主循环基础间隔
  }
}

void mfrc522Test(void)
{
  osThreadAttr_t attr;

  attr.name = "mfrc522";
  attr.attr_bits = 0U;
  attr.cb_mem = NULL;
  attr.cb_size = 0U;
  attr.stack_mem = NULL;
  attr.stack_size = 4096;
  attr.priority = osPriorityNormal;

  if (osThreadNew(monitor_task, NULL, &attr) == NULL)
  {
    printf("[mfrc522Test] Failed to create monitor_task!\n");
  }
}

OHOS_APP_RUN(mfrc522Test);

board_mfrc522.h

#ifndef _BOARD_MFRC522_H_
#define _BOARD_MFRC522_H_

/*********************************************************************
 * INCLUDES
 */

/*********************************************************************
 * DEFINITIONS
 */
#define MAXRLEN 18

//******************************************************************/
// MFRC522命令字
//******************************************************************/
#define PCD_IDLE 0x00       // 取消当前命令
#define PCD_AUTHENT 0x0E    // 验证密钥
#define PCD_RECEIVE 0x08    // 接收数据
#define PCD_TRANSMIT 0x04   // 发送数据
#define PCD_TRANSCEIVE 0x0C // 发送并接收数据
#define PCD_RESETPHASE 0x0F // 复位
#define PCD_CALCCRC 0x03    // CRC计算

//******************************************************************/
// Mifare_One卡片命令字
//******************************************************************/
#define PICC_REQIDL 0x26    // 寻天线区内未进入休眠状态
#define PICC_REQALL 0x52    // 寻天线区内全部卡
#define PICC_ANTICOLL1 0x93 // 防冲撞
#define PICC_ANTICOLL2 0x95 // 防冲撞
#define PICC_AUTHENT1A 0x60 // 验证A密钥
#define PICC_AUTHENT1B 0x61 // 验证B密钥
#define PICC_READ 0x30      // 读块
#define PICC_WRITE 0xA0     // 写块
#define PICC_DECREMENT 0xC0 // 扣款
#define PICC_INCREMENT 0xC1 // 充值
#define PICC_RESTORE 0xC2   // 调块数据到缓冲区
#define PICC_TRANSFER 0xB0  // 保存缓冲区中数据
#define PICC_HALT 0x50      // 休眠

//******************************************************************/
// MFRC522 FIFO长度定义
//******************************************************************/
#define DEF_FIFO_LENGTH 64 // FIFO size=64byte

//******************************************************************/
// MFRC522寄存器定义
//******************************************************************/
// PAGE 0
#define RFU00 0x00
#define CommandReg 0x01
#define ComIEnReg 0x02
#define DivlEnReg 0x03
#define ComIrqReg 0x04
#define DivIrqReg 0x05
#define ErrorReg 0x06
#define Status1Reg 0x07
#define Status2Reg 0x08
#define FIFODataReg 0x09
#define FIFOLevelReg 0x0A
#define WaterLevelReg 0x0B
#define ControlReg 0x0C
#define BitFramingReg 0x0D
#define CollReg 0x0E
#define RFU0F 0x0F
// PAGE 1
#define RFU10 0x10
#define ModeReg 0x11
#define TxModeReg 0x12
#define RxModeReg 0x13
#define TxControlReg 0x14
#define TxASKReg 0x15
#define TxSelReg 0x16
#define RxSelReg 0x17
#define RxThresholdReg 0x18
#define DemodReg 0x19
#define RFU1A 0x1A
#define RFU1B 0x1B
#define MifareReg 0x1C
#define RFU1D 0x1D
#define RFU1E 0x1E
#define SerialSpeedReg 0x1F
// PAGE 2
#define RFU20 0x20
#define CRCResultRegM 0x21
#define CRCResultRegL 0x22
#define RFU23 0x23
#define ModWidthReg 0x24
#define RFU25 0x25
#define RFCfgReg 0x26
#define GsNReg 0x27
#define CWGsCfgReg 0x28
#define ModGsCfgReg 0x29
#define TModeReg 0x2A
#define TPrescalerReg 0x2B
#define TReloadRegH 0x2C
#define TReloadRegL 0x2D
#define TCounterValueRegH 0x2E
#define TCounterValueRegL 0x2F
// PAGE 3
#define RFU30 0x30
#define TestSel1Reg 0x31
#define TestSel2Reg 0x32
#define TestPinEnReg 0x33
#define TestPinValueReg 0x34
#define TestBusReg 0x35
#define AutoTestReg 0x36
#define VersionReg 0x37
#define AnalogTestReg 0x38
#define TestDAC1Reg 0x39
#define TestDAC2Reg 0x3A
#define TestADCReg 0x3B
#define RFU3C 0x3C
#define RFU3D 0x3D
#define RFU3E 0x3E
#define RFU3F 0x3F

//******************************************************************/
// MFRC522通讯返回错误代码
//******************************************************************/
#define MI_OK (char)0
#define MI_NOTAGERR (char)(-1)
#define MI_ERR (char)(-2)

//******************************************************************/
// 其他卡支持

#define PICC_TYPE_NTAG213 0x4401
#define PICC_TYPE_NTAG215 0x4403

/*********************************************************************
 * API FUNCTIONS
 */
void MFRC522_Init(void);
uint8_t MFRC522_ReadCardDataBlock(uint8_t addr);
uint8_t MFRC522_ReadCardSerialNo(uint8_t *pCardSerialNo);

#endif /* _BOARD_MFRC522_H_ */
board_spi.c
/*********************************************************************
 * INCLUDES
 */
#include <string.h>
#include "driver/spi_master.h"

#include "board_spi.h"

/*********************************************************************
 * LOCAL VARIABLES
 */
static spi_device_handle_t s_spiHandle;

/*********************************************************************
 * PUBLIC FUNCTIONS
 */
/**
 @brief NFC SPI驱动初始化
 @param 无
 @return 无
*/
void NFC_SPI_Init(void)
{
  esp_err_t ret;

  spi_bus_config_t spiBusConfig =
      {
          .miso_io_num = NFC_SPI_MISO_PIN, // MISO信号线
          .mosi_io_num = NFC_SPI_MOSI_PIN, // MOSI信号线
          .sclk_io_num = NFC_SPI_SCLK_PIN, // SCLK信号线
          .quadwp_io_num = -1,             // WP信号线，专用于QSPI的D2
          .quadhd_io_num = -1,             // HD信号线，专用于QSPI的D3
          .max_transfer_sz = 64 * 8,       // 最大传输数据大小
      };

  spi_device_interface_config_t spiDeviceConfig =
      {
          .clock_speed_hz = SPI_MASTER_FREQ_10M, // Clock out at 10 MHz,
          .mode = 0,                             // SPI mode 0
          /*
           * The timing requirements to read the busy signal from the EEPROM cannot be easily emulated
           * by SPI transactions. We need to control CS pin by SW to check the busy signal manually.
           */
          .spics_io_num = -1,
          .queue_size = 7, // 传输队列大小，决定了等待传输数据的数量
      };

  // Initialize the SPI bus
  ret = spi_bus_initialize(SPI3_HOST, &spiBusConfig, DMA_CHAN);
  ESP_ERROR_CHECK(ret);
  ret = spi_bus_add_device(SPI3_HOST, &spiDeviceConfig, &s_spiHandle);
  ESP_ERROR_CHECK(ret);

  // 配置CS引脚
  gpio_pad_select_gpio(NFC_SPI_CS_PIN);                 // 选择一个GPIO
  gpio_set_direction(NFC_SPI_CS_PIN, GPIO_MODE_OUTPUT); // 把这个GPIO作为输出
}

/**
 @brief NFC SPI写入数据
 @param pData -[in] 写入数据
 @param dataLen -[in] 写入数据长度
 @return 无
*/
void NFC_SPI_Write(uint8_t *pData, uint32_t dataLen)
{
  esp_err_t ret;
  spi_transaction_t t;
  if (0 == dataLen) // no need to send anything
  {
    return;
  }

  memset(&t, 0, sizeof(t));                           // Zero out the transaction
  t.length = dataLen * 8;                             // Len is in bytes, transaction length is in bits.
  t.tx_buffer = pData;                                // Data
  ret = spi_device_polling_transmit(s_spiHandle, &t); // Transmit!
  assert(ret == ESP_OK);                              // Should have had no issues.
}

/**
 @brief NFC SPI读取数据
 @param pData -[out] 读取数据
 @param dataLen -[in] 读取数据长度
 @return 无
*/
void NFC_SPI_Read(uint8_t *pData, uint32_t dataLen)
{
  spi_transaction_t t;
  if (0 == dataLen) // no need to receivce anything
  {
    return;
  }

  memset(&t, 0, sizeof(t)); // Zero out the transaction
  t.length = dataLen * 8;   // Len is in bytes, transaction length is in bits.
  t.rx_buffer = pData;
  esp_err_t ret = spi_device_polling_transmit(s_spiHandle, &t);
  assert(ret == ESP_OK);
}
board_spi.h
#ifndef _BOARD_SPI_H_
#define _BOARD_SPI_H_

/*********************************************************************
 * INCLUDES
 */
#include "driver/gpio.h"

/*********************************************************************
 * DEFINITIONS
 */
#define NFC_SPI_MISO_PIN        GPIO_NUM_19
#define NFC_SPI_MOSI_PIN        GPIO_NUM_23
#define NFC_SPI_SCLK_PIN        GPIO_NUM_18
#define NFC_SPI_CS_PIN          GPIO_NUM_5

#define DMA_CHAN                2

#define SPI_CS_LOW              gpio_set_level(NFC_SPI_CS_PIN, 0)
#define SPI_CS_HIGH             gpio_set_level(NFC_SPI_CS_PIN, 1)

/*********************************************************************
 * API FUNCTIONS
 */
void NFC_SPI_Init(void);
void NFC_SPI_Write(uint8_t *pData, uint32_t dataLen);
void NFC_SPI_Read(uint8_t *pData, uint32_t dataLen);

#endif /* _BOARD_SPI_H_ */

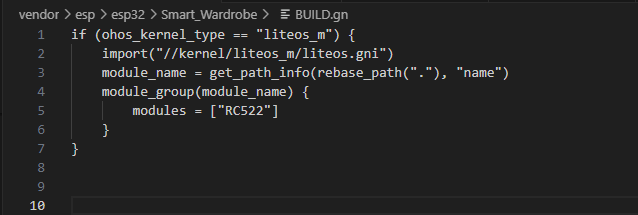

BUILD.gn
# Copyright (c) 2022 Hunan OpenValley Digital Industry Development Co., Ltd.
# Licensed under the Apache License, Version 2.0 (the "License");
# you may not use this file except in compliance with the License.
# You may obtain a copy of the License at
#
#     http://www.apache.org/licenses/LICENSE-2.0
#
# Unless required by applicable law or agreed to in writing, software
# distributed under the License is distributed on an "AS IS" BASIS,
# WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
# See the License for the specific language governing permissions and
# limitations under the License.

import("//kernel/liteos_m/liteos.gni")
module_name = get_path_info(rebase_path("."), "name")
kernel_module(module_name){
    include_dirs = [
        "//drivers/hdf_core/framework/include/platform/",
        "//drivers/hdf_core/framework/include/utils/",
        "//drivers/hdf_core/framework/support/platform/include/gpio",
        "//drivers/hdf_core/adapter/khdf/liteos_m/osal/include/",
        "//drivers/hdf_core/framework/include/core/",
        "//drivers/hdf_core/framework/include/osal/",
        "//device/soc/esp/esp32/components/driver/include",
        "//device/soc/esp/esp32/components/esp_adc_cal/include",
        "//device/soc/esp/esp32/components/driver/esp32/include",
        "//device/soc/esp/esp32/components/esp_wifi/include",
        "//foundation/communication/wifi_lite/interfaces/wifiservice",
        "//device/soc/esp/esp32/liteos_m/hals/driver/wifi_lite",
        "//device/soc/esp/esp32/components/esp_event/include",
        "//device/soc/esp/esp32/components/esp_netif/include",
        "//device/soc/esp/esp32/components/tcpip_adapter/include",
        "//device/soc/esp/esp32/components/spi_flash/sim/stubs/freertos/include",
        "//device/soc/esp/esp32/components/osal/include/esp_osal",
        "//foundation/communication/wifi_lite/interfaces/wifiservice",
        "//device/board/esp/esp32/liteos_m/hals/driver/wifi_lite",
        "//device/soc/esp/esp32/components/driver/include/driver",
        "//device/soc/esp/esp32/components/hal/include/hal"
    ]

    sources = [
        "board_gpio.c",
        "board_spi.c",
        "board_mfrc522.c",
    ]
}

编译并烧录

在源码根目录下使用hb工具对写好的代码进行编译

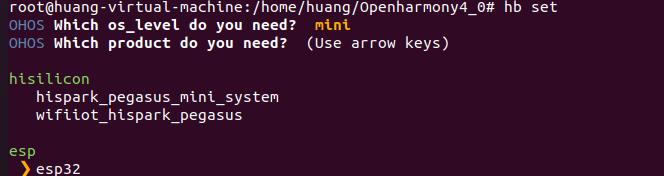

选择mini级系统

同理 产品选择esp公司下的esp32

选择完毕后在源码根目录下执行hb build -f 进行编译

编译并烧录完成后，复位一下esp32。

实验现象

无卡状态：

读取到IC卡

取走IC卡

相关文章：

  • 数据处理与机器学习入门
  • MyBatisPlus不等于如何使用
  • qml 中的anchors
  • dfs复习
  • 内核自旋锁
  • 从0到1：Rust 如何用 FFmpeg 和 OpenGL 打造硬核视频特效
  • 如何使用分块策略生成高覆盖率测试用例：需求文档与接口文档的最佳实践
  • 力扣125.验证回文串
  • 标题：Linux系统文件句柄优化全攻略：彻底解决“Too Many Open Files”错误
  • 【算法竞赛】动态规划+记忆化搜索（作物杂交问题）
  • 31天Python入门——第18天:面向对象三大特性·封装继承多态
  • nacos 2.x使用java语言实现自定义Loadbalance
  • 了解可观察性指标：类型、黄金信号和最佳实践
  • SpringBoot框架—classpath、Bean、容器的概念
  • 【Text2reward】code_generation/single_flow/results/gpt-4-0331/maniskill-zeroshot
  • 私有知识库 Coco AI 实战（一）：Linux 平台部署
  • LabVIEW 开发中 TCP 与 UDP 协议的差异
  • 《晶振：时空节拍的契约者》
  • 业级无线监控技术解决方案：巨控GRM240 4G PLC无线通讯模块
  • 【MVC简介-产生原因、演变历史、核心思想、使用场景】
  • 是网站建设专业好/关注公众号一单一结兼职
  • 技术支持 沧州辉煌网络-网站建设/百度网盘下载
  • 网站怎么做能让人搜到/文章推广平台
  • 重庆公司网站建设价格/网络营销理论包括哪些
  • 零成本做网站/电脑培训学校在哪里
  • 大连网站搜索排名提升/免费的舆情网站入口在哪
