RS232转Profinet网关扫码器在西门子1200plc快速配置

RS232转Profinet网关扫码器在西门子1200plc快速配置

在当今的工业自动化领域，RS232和Profinet是两种广泛应用的通信协议，它们各有特点和优势。RS232作为一种传统的串行通信协议，因其简单、稳定的特性，在许多老旧的工业设备和控制系统中得到了广泛应用。然而，随着工业自动化技术的不断发展，对于数据传输速度、网络规模和智能化水平的要求越来越高，传统的RS232协议已经难以满足现代工业系统的需求。

与此同时，Profinet作为一种基于以太网的工业通信标准，以其高速、高可靠性和强大的网络功能，在现代工业自动化系统中占据了主导地位。它不仅支持实时数据传输，还能够实现设备间的互操作性和远程诊断，极大地提高了生产效率和系统的可维护性。

然而，在实际应用中，许多工厂和企业仍然拥有大量的基于RS232协议的设备和系统。为了将这些设备与现代的Profinet网络无缝集成，就需要一种能够桥接这两种技术差异的网关设备。这就是RS232转Profinet网关的重要性所在。

RS232转Profinet网关是一种关键的工业自动化设备，其设计初衷在于实现传统RS232通信设备与现代Profinet网络之间的无缝连接。这种网关通过将RS232信号转换为Profinet协议，使得老旧设备可以顺利接入到先进的工业以太网中，极大地提高了系统的兼容性和灵活性。

具体来说，该网关的作用体现在以下几个方面：首先，它解决了不同通信协议之间的兼容问题，使得原本无法直接接入Profinet网络的设备得以利用现有的网络资源；其次，通过高效的数据转换，保障了数据传输的准确性和实时性；最后，它还简化了系统集成的复杂度，降低了维护成本。

配置RS232转Profinet网关的步骤如下：

1:找到最上面“选项”打开管理通用描述文件选择加载用到的GSD文件点击安装：

2：点击添加新设备找到对应plc型号点击确定：

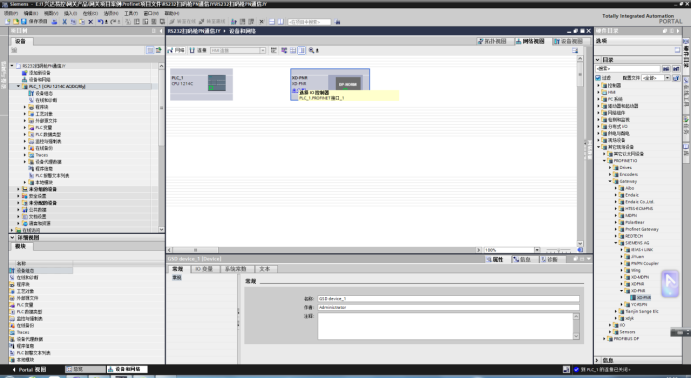

3：在右侧硬件目录里打开其他其他现场设备找到网关驱动双击添加，点网关“未分配”进行连接：

4：连接成功后确认plc与网关的IP地址是否正确：

5：双击进去网关设备视图，在插槽里添加相应的读写数量：

6：回到网络视图右键点击网关进入“分配设备名称”点击更新列表然后分配设备名称

如下图所示：

7：点击下载更改接口连接类型和显示地址相同的设备 然后开始搜索 搜索到设备点击下载

如下图所示：

8：打开

配置软件打开现场总线点击进入PROFINET IO把设备名称改成与网关一致

如下图所示：

9：点击进入Communicator rs232/485   更改工作模式和物理标准：

10：点击子网更改比特率 数据位 校验 停止位：

11：右击子网添加节点更改从站地址：

12：右击节点添加消费者 更改数据保持：

13：右击消费者添加数据变量  更改最大数据长度：

14：点击目录“配置”选择通讯口配置点击搜索，搜索完成直接确定，

再点击配置选择下载配置：

15：回到博图打开左侧监控与强制表添加新的监控表，在地址里写入插槽的I地址数，然后开始监控：

在未来，随着工业互联网的快速发展和智能制造的不断推进，对于能够高效链接旧有设备与新技术的解决方案的需求将持续增长。RS232转Profinet网关作为一种有效的中间件，其市场潜力巨大。预计未来这类设备将更加智能化、多样化，能够支持更多类型的通讯协议和更复杂的数据处理任务。此外，随着物联网(IoT)技术的不断成熟，这类网关设备也将在连接传感器、执行器等智能组件方面发挥更大作用，进一步推动工业4.0的发展进程。

总之，RS232转Profinet网关不仅是过去与未来的桥梁，也是实现工业自动化升级的关键工具之一。面对日益激烈的市场竞争和技术更新换代的挑战，企业和开发者应当持续关注此类技术的发展动态，积极探索其在各自领域的应用潜力，以便抓住机遇，提升自身竞争力。
