LN9361 低噪声电荷泵 DC/DC 转换器

1、  产品概述

     LN9361 是一种低噪声、固定频率的电荷泵型 DC/DC 转换器，在输入电压范围在 2.7V 到 5.0V 的情况下，该器 件可以产生 5V 的输出电压，最大输出电流达到 300mA 。 LN9361 外部元件少，非常适合于小型的、电池供电的应用。 LN9361 的电荷泵结构可以保持固定的开关频率至零负荷，

减小输出和输入电压纹波。 LN9361 具有过热保护功能，能 够承受连续的输出与地短路。

2、 用途

 USB OTG

 数码相机

 LED 驱动

 智能卡读卡器

3、产品特点

 低噪声固定频率

 输出电流:300mA

 300kHz 开关频率

 固定的 5V ± 2.5% 输出

 VIN 范围 : 2.7V to 5.0V

 自动软启动减小涌入电流

 无需外部电感

 关断时 Icc<1uA

4、封装

 SOT23-6L

5、网址:www.baitaishengshi.com

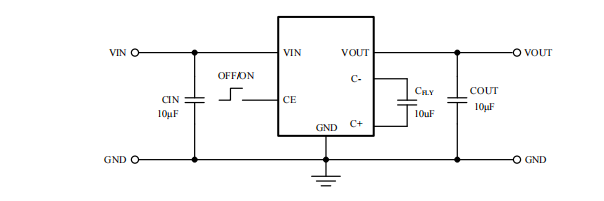

6、典型应用图
