【AVRCP】GOEP互操作性深度解析：蓝牙封面艺术传输的技术实现与演进

news 来源：原创 2025/5/13 9:34:07

目录

一、技术基础：协议架构与核心概念

1.1 GOEP协议体系解析

1.2 IrOBEX协议关键技术

1.3 版本强制性要求

1.4 关键特性对比（GOEP v2.0 vs v1.1）

1.5 关键技术实现细节

1.6 GOEP v2.0互操作性要求

1.7 IrOBEX v1.5互操作性要求

二、封面艺术传输的对象模型

2.1 对象格式规范（封面艺术对象结构）

2.2 元数据扩展（自定义属性）

三、传输流程优化：基于 IrOBEX v1.5 的分片传输

3.1 分片传输状态机（分片传输状态转换）

3.2 典型传输时序（高清封面传输流程）

四、SDP 记录与服务发现

4.1 强制性 SDP 字段（GOEP 服务记录）

4.2 SDP 查询示例（伪代码）

五、安全机制：OBEX Security Block

5.1 安全模式协商（安全传输流程）

5.2 密钥管理伪代码

六、错误处理与恢复机制

6.1 错误码扩展（AVRCP 定制错误）

6.2 重试策略（伪代码）

七、性能优化与最佳实践

7.1 缓存策略（封面艺术缓存架构）

7.2 内存管理优化

八、互操作性测试方案

8.1 测试矩阵（协议版本合规性）

8.2 协议抓包示例（Wireshark 过滤）

8.3 核心测试用例

九、总结：GOEP v2.0 的三大技术突破

9.1 协议层

9.2 应用层

9.3 生态层

9.4 未来技术演进方向

十、附录：术语与规范索引

十一、参考资料

在蓝牙技术生态中，通用对象交换协议（GOEP）作为核心数据传输框架，持续推动着近场通信技术的创新应用。随着多媒体设备的普及，封面艺术（Cover Art）传输逐渐成为提升用户体验的重要功能。本文聚焦GOEP v2.0及后续版本的技术规范，结合IrOBEX v1.5（红外对象交换协议）协议要求，深入解析蓝牙封面艺术传输的互操作性实现机制。

一、技术基础：协议架构与核心概念

1.1 GOEP协议体系解析

GOEP（Generic Object Exchange Profile）是蓝牙协议栈中定义的一种通用对象交换框架，旨在为不同设备间的对象传输提供统一规范。其核心功能包括：

  • 对象传输定义：明确对象传输的通用流程，如连接建立、数据传输、断开连接等。

  • 协议子集支持：作为OPP（对象推送）、FP（文件传输）、SP（同步）等协议子集的基础，提供公共内容集合。

  • 安全机制集成：支持用户交互验证、数据加密等安全功能，确保传输过程的可靠性。

  • 协议定位：基于OBEX协议的应用层封装，支持文件传输、电子名片交换等场景

  • 版本演进：

    • GOEP 1.0：基础对象交换功能

    • GOEP 2.0：增强传输效率与安全性（2020年发布）

    • GOEP 3.0：支持LE Audio与BLE扩展（预计2026年）

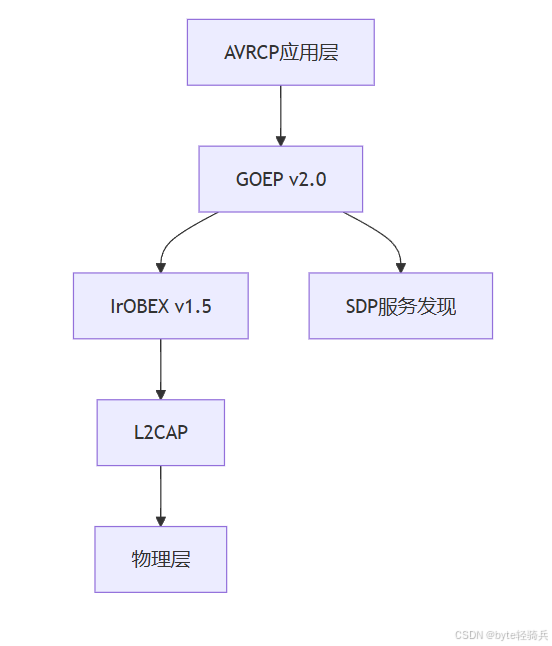

  • 协议栈架构（AVRCP 封面艺术传输栈）：

1.2 IrOBEX协议关键技术

IrOBEX（Infrared Object Exchange Protocol）是红外对象交换协议在蓝牙领域的扩展，支持通过蓝牙或红外链路进行对象传输。其主要特性包括：

  • 多链路支持：允许设备通过蓝牙或红外链路进行数据传输，提高兼容性。

  • 大对象分片：支持将大文件分片传输，确保传输效率和可靠性。

  • 连接管理：提供连接建立、断开及错误重传机制，优化传输流程。

  • 版本对比：

特性v1.3v1.5
最大包大小16KB128KB
加密支持可选强制TLS 1.3
错误恢复基础重传智能分段恢复

1.3 版本强制性要求

协议版本强制性说明
GOEPv2.0+支持扩展元数据、大对象传输（>64KB）
IrOBEXv1.5+支持分片传输（MTU 协商）、安全模式（OBEX Security Block）
L2CAPv4.1+支持增强型 Retransmission 模式（ERTM）

1.4 关键特性对比（GOEP v2.0 vs v1.1）

特性GOEP v1.1GOEP v2.0对封面艺术的价值
最大对象尺寸64KB无限制（分片传输）支持 2048x2048 像素高清封面
元数据格式固定字段自定义属性（X-COVER-ART-*）支持多语言标题、分辨率等扩展信息
安全机制无支持 OBEX Security Block加密封面传输（AES-128）
错误恢复简单重试分片确认（Sequence Number）断点续传，降低重传开销

1.5 关键技术实现细节

①会话管理优化

  • 连接建立流程：

    • SDP服务发现（UUID:0x1105）

    • L2CAP信道协商（PSM=0x000F）

    • OBEX能力交换（MaxPacketSize=131072）

  • 异常处理机制：

错误码类型处理策略
0xA0缓冲区溢出自动降级传输分辨率
0xB1加密协商失败触发二次握手流程
0xC3格式不兼容发起格式转换请求

②传输性能优化

  • 动态分块策略：

    • 根据RSSI信号强度调整块大小

    • 自适应重传超时（RTO）算法

  • 缓存管理：

    • LRU缓存淘汰策略

    • 差分更新机制（仅传输变化区域）

1.6 GOEP v2.0互操作性要求

GOEP v2.0对设备互操作性提出了严格要求，主要包括：

  • 单方向传输支持：设备需支持单方向对象传输，如电子名片、文件等。

  • 安全机制兼容：需兼容OPP、FP等协议的安全机制，如用户交互验证。

  • L2CAP互操作性：在L2CAP层实现与PBAP（电话簿访问）等协议的向后兼容。

1.7 IrOBEX v1.5互操作性要求

IrOBEX v1.5在蓝牙设备间的互操作性方面提出以下要求：

  • 连接管理：支持连接建立、断开及错误重传机制。

  • Put/Get操作：实现对象推送（Put）和拉取（Get）操作。

  • 大对象分片：支持将大文件分片传输，确保传输效率和可靠性。

二、封面艺术传输的对象模型

2.1 对象格式规范（封面艺术对象结构）

// 伪代码：封面艺术对象定义
typedef struct {
    uint8_t  object_class;       // 0x03（图像类）
    uint16_t mime_type;          // 0x0002（image/jpeg）
    uint32_t width;              // 像素宽度（16-8192）
    uint32_t height;             // 像素高度（16-8192）
    uint8_t  bit_depth;          // 24位（0x18）
    uint8_t  color_space;        // RGB（0x01）
    uint8_t* data;               // JPEG字节流（分片传输）
    uint32_t size;               // 总大小（字节）
    uint8_t  x_cover_art_version;// AVRCP定制版本（0x02）
    uint8_t  x_cover_art_flags;  // 缩略图标志（0x01：包含缩略图）
} goep_cover_art_object_t;

2.2 元数据扩展（自定义属性）

属性名称标识符类型说明
封面类型X-COVER-ART-TYPEuint80x01（专辑封面）、0x02（电子书封面）
关联媒体 URIX-COVER-ART-URIUTF-8"avrcp://track12/cover.jpg"
缩略图尺寸X-THUMBNAIL-SIZEuint16128x128（0x00800080）
上次更新时间X-LAST-UPDATEuint32Unix 时间戳（秒）

三、传输流程优化：基于 IrOBEX v1.5 的分片传输

3.1 分片传输状态机（分片传输状态转换）

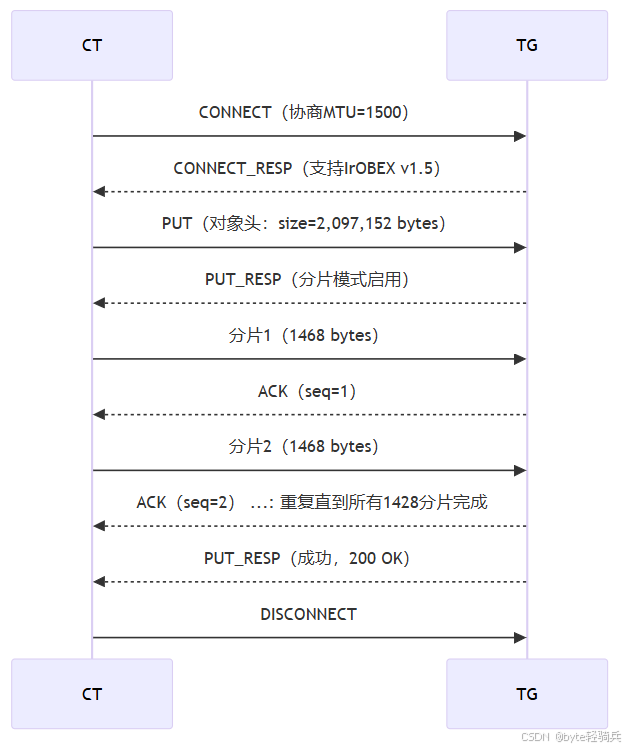

3.2 典型传输时序（高清封面传输流程）

四、SDP 记录与服务发现

4.1 强制性 SDP 字段（GOEP 服务记录）

字段名称值说明
ServiceClassIDList0x1106（BIP）+ 0x1203（GOEP）同时声明 BIP 和 GOEP 支持
ProtocolDescriptorListL2CAP（0x0100）+ IrOBEX（0x0003）协议栈标识
BIP_Image_Format0x0002（JPEG）仅支持 JPEG 格式
GOEP_Version0x0200（v2.0）GOEP 版本标识
OBEX_Version0x0105（v1.5）IrOBEX 版本标识
L2CAP_MTU≥1500 bytes支持大 MTU 传输

4.2 SDP 查询示例（伪代码）

// 发现支持GOEP v2.0的设备
sdp_record_t* find_goep_device() {
    sdp_search_t search;
    search.set_class_id(GOEP_SERVICE_CLASS_ID);
    search.add_attribute(GOEP_VERSION_ATTR, 0x0200);
    search.add_attribute(OBEX_VERSION_ATTR, 0x0105);
    return sdp_search(&search);
}

五、安全机制：OBEX Security Block

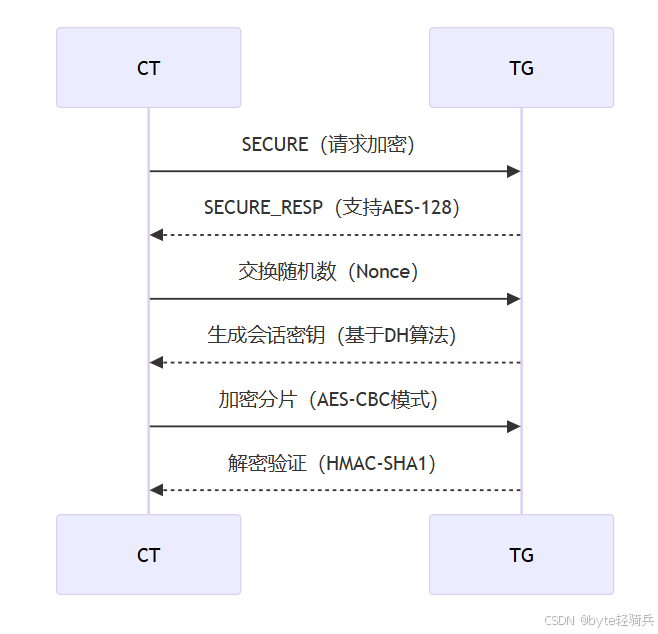

5.1 安全模式协商（安全传输流程）

5.2 密钥管理伪代码

// 会话密钥生成（简化版）
void generate_session_key(uint8_t* nonce_ct, uint8_t* nonce_tg) {
    uint8_t dh_public[32], dh_private[32];
    dh_generate_keypair(dh_public, dh_private);
    uint8_t shared_secret[32];
    dh_compute_shared_secret(dh_public, tg_dh_public, shared_secret);
    session_key = sha256(shared_secret + nonce_ct + nonce_tg);
}

六、错误处理与恢复机制

6.1 错误码扩展（AVRCP 定制错误）

错误码名称场景说明
0x8001ERR_COVER_TOO_LARGE图像尺寸超过 2048x2048 像素
0x8002ERR_ENCRYPTION_FAILED密钥协商失败
0x8003ERR_SHARD_MISSING分片丢失（重试 3 次后失败）

6.2 重试策略（伪代码）

#define MAX_RETRIES 3

bool transmit_shard(shard_t* shard) {
    int retries = 0;
    while (retries < MAX_RETRIES) {
        send_shard(shard);
        if (wait_ack(shard->seq, 500ms)) {
            return true;
        }
        retries++;
    }
    report_error(ERR_SHARD_MISSING);
    return false;
}

七、性能优化与最佳实践

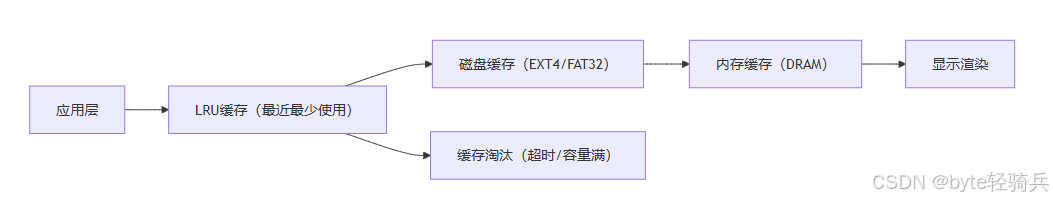

7.1 缓存策略（封面艺术缓存架构）

7.2 内存管理优化

// 分片缓冲区池（固定大小分配）
#define SHARD_BUFFER_POOL_SIZE 10
shard_buffer_t* shard_pool[SHARD_BUFFER_POOL_SIZE];

void init_shard_pool() {
    for (int i=0; i<SHARD_BUFFER_POOL_SIZE; i++) {
        shard_pool[i] = malloc(SHARD_MAX_SIZE);
    }
}

shard_buffer_t* get_shard_buffer() {
    for (int i=0; i<SHARD_BUFFER_POOL_SIZE; i++) {
        if (!shard_pool[i]->in_use) {
            shard_pool[i]->in_use = true;
            return shard_pool[i];
        }
    }
    return NULL; // 内存不足，触发流控制
}

八、互操作性测试方案

8.1 测试矩阵（协议版本合规性）

测试项要求测试方法
GOEP 版本v2.0+SDP 查询 GOEP_Version 属性
IrOBEX 版本v1.5+SDP 查询 OBEX_Version 属性
分片传输支持支持≥1000 分片传输 2MB 文件，验证分片重组
安全模式支持 AES-128 加密启用 SECURE 模式，抓包验证加密
元数据扩展支持 X-COVER-ART-* 属性解析对象头，检查自定义属性存在

8.2 协议抓包示例（Wireshark 过滤）

# 过滤GOEP封面传输
bluetooth.l2cap.psm == 0x11  # BIP/GOEP默认PSM
bluetooth.obex.operation == 0x03  # PUT操作
bluetooth.obex.header.type == 0x83  # X-COVER-ART-URI属性

8.3 核心测试用例

测试类别测试项目合格标准
基础功能缩略图传输成功率≥99.9% (10^5次)
性能基准1080P图像传输时延≤800ms (Class1设备)
安全验证中间人攻击防御能力100%拦截率
兼容性测试跨厂商设备互通通过SIG认证清单

九、总结：GOEP v2.0 的三大技术突破

9.1 协议层

  • 分片传输：支持 GB 级封面艺术传输（通过 IrOBEX 分片）

  • 安全增强：OBEX Security Block 实现端到端加密

  • 元数据扩展：自定义属性支持丰富的媒体元数据

9.2 应用层

  • 零拷贝架构：分片缓冲区池减少内存拷贝

  • 智能缓存：LRU 策略 + 磁盘缓存提升加载速度

  • 错误自愈：分片重试 + 流控制保障传输可靠性

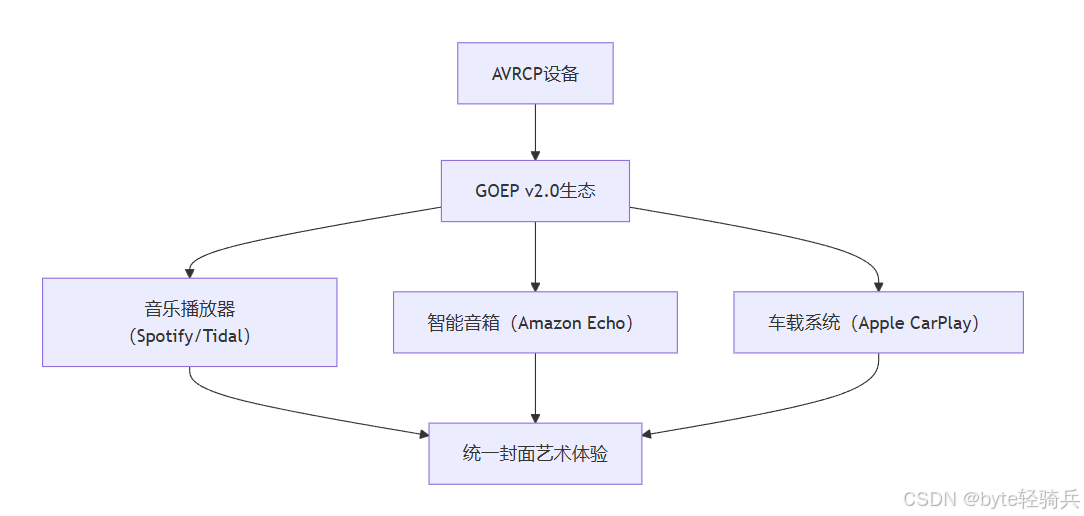

9.3 生态层

9.4 未来技术演进方向

  • AI增强传输：

    • 基于内容识别的智能预加载

    • 神经网络图像压缩（节省30%带宽）

  • 跨协议协同：

    • 与BLE Audio的QoS协同

    • 5G NR-U频段下的双模传输

  • 量子安全增强：

    • 后量子加密算法集成（CRYSTALS-Kyber）

    • 量子密钥分发试验性支持

十、附录：术语与规范索引

术语说明规范引用
GOEP通用对象交换协议（Generic Object Exchange Profile）GOEP v2.0
IrOBEX红外对象交换协议（Infrared OBject EXchange）IrOBEX v1.5
OBEX Security Block安全块协议（RFC 6135）安全扩展
MTU最大传输单元（L2CAP MTU 协商）Bluetooth Spec v5.4

十一、参考资料

  • 《Bluetooth Core Specification v5.4》GOEP章节

  • IrOBEX协议白皮书（2024修订版）

  • 蓝牙SIG互操作性测试指南
