gbase8s cdc协议解析

什么是cdc

cdc全称是Change Data Capture，是一种捕获增量数据的技术统称，目前主要应用在捕获数据库数据变更的技术。

如何使用

不同数据库应用厂商实现方式也不尽相同，如下提供gbase8s数据库使用cdc基本步骤

1 以gbasedbt用户  创建syscdcv1系统库

cd $GBASEDBTDIR/etc

dbaccess - syscdcv1.sql

2 运行 cdc_opensess函数，该函数返回一个会话标识

3 运行cdc_set_fullrowlogging函数，该函数对需要捕获的表开启整行日志记录

4 运行cdc_startcapture 函数指定要捕获哪些数据

5 运行cdc_activatesess 函数开启捕获进程，捕获到的数据则会返回至应用程序

6 解析数据

7 运行cdc_endcapture()函数停止捕获

8 运行cdc_set_fullrowlogging() 函数解除整行日志

9 运行cdc_closesess()函数关闭捕获会话

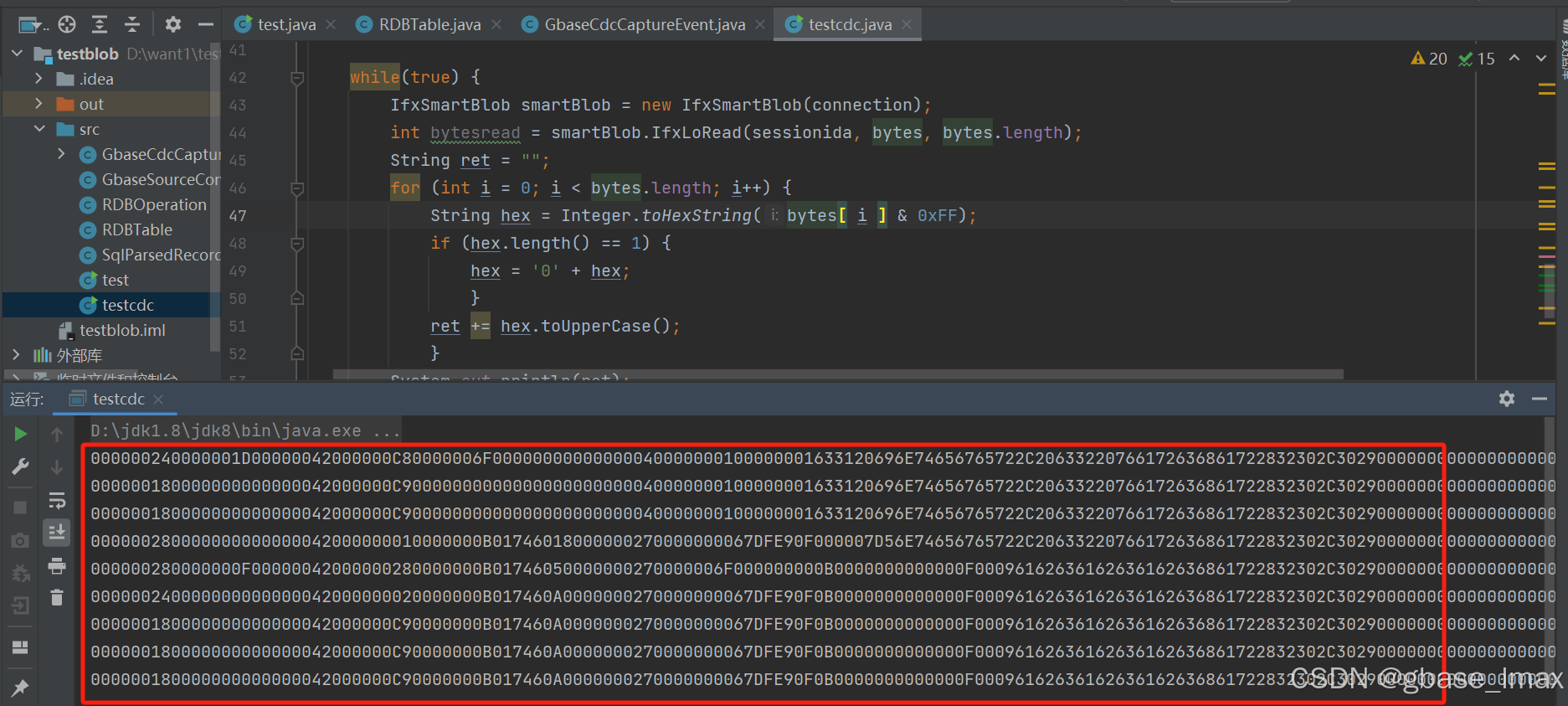

协议解析，如下测试程序完成上述的准备后开始进行数据捕获

第一行协议整理如下

00000024    4字节 cdc 记录标题的字节数
0000001D    4字节
00000042    4字节 分包方案号，固定为66
000000C8    4字节 cdc记录号 代表 具体的操作，存储于cdc 系统库下的syscdcrectypes 表 主要包括插入、删除、修改、事务开始、事务提交、truncate等等
            c8对应的操作为CDC_REC_TABSCHEM 描述信息
0000006F    4字节 捕获表的唯一标识，在调用接口的时候指定
00000000    4字节 必须为0
00000004    4字节 表中固定长度列大小 此次测试为create table t1(c1 int,c2 varchar(10))
00000001    4字节 固定长度列数量
00000001    4 字节 可变长度列数量

63312069    不定字节 表的描述信息
6E746567
65722C20
63322076
61726368
61722832
302C3029
00000000

第二列

00000018     4字节 cdc 记录标题的字节数
00000000     4字节  有效内容长度
00000042     4字节 分包方案号，固定为66
000000C9     4字节 cdc记录号  c9 对应为超时 CDC_REC_TIMEOUT ，即没有新的数据变化
00000000     8字节 检索数据序号 因没有新数据 为0
00000000
                     后方的数据为上次buffer 中的脏数据
00000004
00000001
00000001

63312069
6E746567
65722C20
63322076
61726368
61722832
302C3029
00000000

第三列 同第二列 超时操作

此时在数据库后台执行 insert into t1 values(15,'abcabcabc');

第四列



00000028           4字节 cdc 记录标题的字节数
00000000           4字节 有效内容长度
00000042           4字节 分包方案号，固定为66
00000001           4字节 cdc记录号 01 对应 CDC_REC_BEGINTX 即 事务开始
0000000B01746018   8字节 记录的需要
00000027           4字节 事务标识
0000000067DFE90F   8字节 事务开始时间 格式为时间戳
000007D5           操作系统用户标识 gbase8s数据库 管理员用户为 gbasedbt 该用户为操作系统用户 7D5 --> 2005 对应操作系统该用户的id

6E746567           后方的数据为上次buffer 中的脏数据
65722C20
63322076
61726368
61722832
302C3029

 第五列

00000028          4字节 cdc 记录标题的字节数
0000000F          4字节 有效内容长度
00000042          4字节 分包方案号，固定为66
00000028          4字节 cdc记录号 28 对应 CDC_REC_INSERT  即插入数据
0000000B01746050  8字节 与insert相关的序号
00000027          4字节 事务标识
0000006F          4字节 捕获表的唯一标识，在调用接口的时候指定
00000000          4字节 保留

0B000000          4字节 暂时未知，猜测标识该列的数据类型
0000000F          4字节 int 列的值 本次测试为 15
0009              2 字节 ，标识可变列的数据长度
616263616263616263 不定长度 ，可变列的值  insert into t1 values(15,'abcabcabc');

68617228           后方的数据为上次buffer 中的脏数据
32302C3029

 第六列

00000024          4字节 cdc 记录标题的字节数
00000000          4字节 有效内容长度
00000042          4字节 分包方案号，固定为66
00000002          4字节 cdc记录号 02 对应 CDC_REC_BEGINTX  即提交事务

0000000B017460A0  8字节 记录的序号
00000027          4字节 事务标识
0000000067DFE90F  8字节 事务提交时间 格式为时间戳

0B000000          后方的数据为上次buffer 中的脏数据
0000000F
00096162
63616263
61626368
61722832
302C3029

以上为一个简单的 数据插入的捕获流程

开启捕获时

先进行CDC_REC_TABSCHEM 操作，该操作主要返回了一些信息，比如 捕获列的信息，数据类型为变长或者固定长度等

然后进入CDC_REC_BEGINTX 操作 事务开启，记录了事务号，开始时间等

随后就是一些数据的操作 本次测试为 CDC_REC_INSERT

最后进入 CDC_REC_BEGINTX 提价本次事务

了解cdc的基本协议以及操作后，可以实现一些异构数据库的数据实时流转

更多cdc 相关材料，请联系gbase官方技术支持
