bonding技术

一、介绍

Linux 双网卡绑定，是指将两块网卡虚拟成一块网卡。聚合后的设备看似是一个独立的以太网接口，通俗来讲，就是两块网卡拥有相同的 IP 地址，并行连接形成一个逻辑链路。这项技术在 Sun 和 Cisco 中早有应用，被称为 Trunking 和 Etherchannel 技术。在 Linux 2.4.x 内核中，也采用了此技术，称为 bonding。bonding 技术最初应用于集群，旨在提升集群节点间的数据传输效率。

二、原理

---

BONDING_OPTS="miimon=50 mode=1 fail_over_mac=1"

miimon是用来进行链路监测的。 比如:miimon=100，那么系统每100ms监测一次链路连接状态，如果有一条线路不通就转入另一条线路；

mode的值表示工作模式，他共有0，1,2,3四种模式，常用的为0,1两种。

mode=0表示load balancing (round-robin)为负载均衡方式，两块网卡都工作。(需要交换机支持)

mode=1表示fault-tolerance (active-backup)提供冗余功能，工作方式是主备的工作方式,也就是说默认情况下只有一块网卡工作,另一块做备份.

---

 （1）负载均衡模式：mode=0

部署——

（说明：要用kvm做，如果用VMware做会出问题）

1.准备两块网卡

[root@kvm ~]# virsh attach-interface vm-1 --type bridge --source virbr0 --persistent

#添加网卡

[root@bonding ~]# cat /etc/sysconfig/network-scripts/ifcfg-eth0

DEVICE=eth0

USERCTL=no

ONBOOT=yes

BOOTPROTO=none

MASTER=bond0

SLAVE=yes

[root@bonding ~]# cat /etc/sysconfig/network-scripts/ifcfg-ens9

DEVICE=ens9

USERCTL=no

ONBOOT=yes

BOOTPROTO=none

MASTER=bond0

SLAVE=yes

2.关闭NetworkManager

[root@haproxy ~]# systemctl stop NetworkManager        #启动NetworkManager服务

3.配置bonding

[root@haproxy ~]# cat /etc/sysconfig/network-scripts/ifcfg-bond0

DEVICE=bond0

NAME=bond0

IPADDR=192.168.122.100

NETMASK=255.255.255.0

GATEWAY=192.168.122.1

DNS1=114.114.114.114

ONBOOT=yes

BOOTPROTO=none

BONDING_OPTS="miimon=50 mode=0"

4.重启网络

[root@haproxy ~]# systemctl restart network

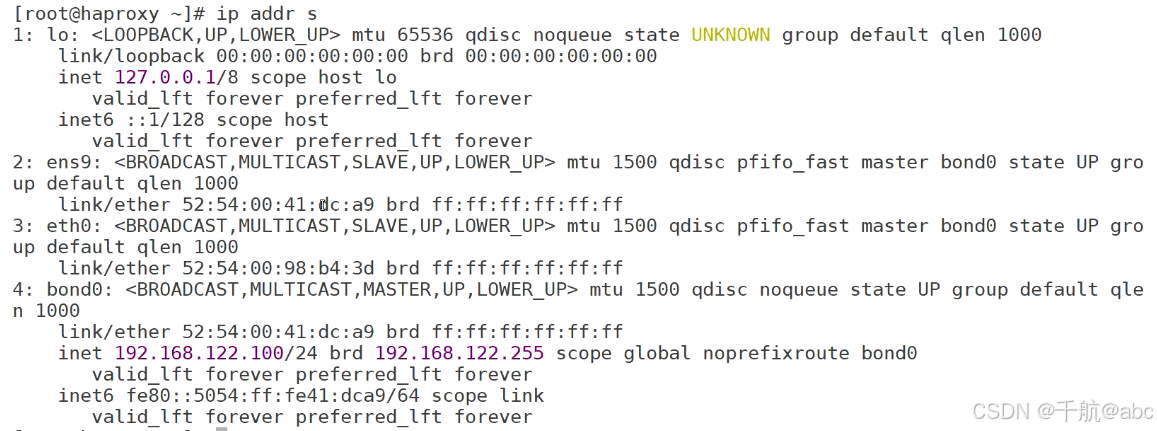

这时候你的网卡会呈现这种状态，eth0和ens9都是处于up状态但是没有ip，只有bond有ip

5.测试

开三个终端以及一台客户机进行测试

[root@haproxy ~]# yum install tcpdump        #安装tcpdump

终端1：

[root@haproxy ~]# tcpdump -nn -i eth0 icmp        #抓包

终端2：

[root@haproxy ~]# tcpdump -nn -i ens9 icmp

客户机：

[root@kvm ~]# ping 192.168.122.100

测试结果应该是两台终端都能接收到信息

（2）冗余模式：mode=1

部署——

1.配置bonding

[root@haproxy ~]# cat /etc/sysconfig/network-scripts/ifcfg-bond0

DEVICE=bond0

NAME=bond0

IPADDR=192.168.122.100

NETMASK=255.255.255.0

GATEWAY=192.168.122.1

DNS1=114.114.114.114

ONBOOT=yes

BOOTPROTO=none

BONDING_OPTS="miimon=50 mode=1 fail_over_mac=1"

将0改成1就行了，然后再加上fail_over_mac=1就行

2.重启网络

 [root@haproxy ~]# systemctl restart network

3.测试

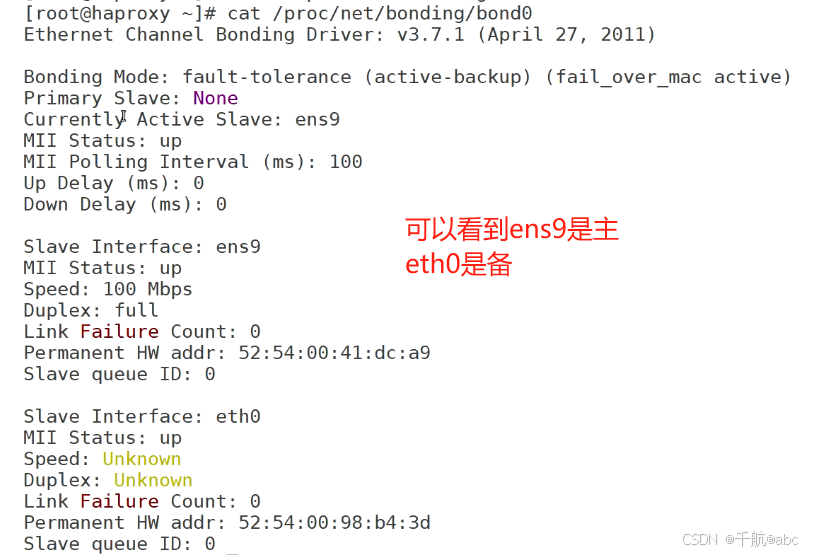

[root@haproxy ~]# cat /proc/net/bonding/bond0

开三个终端以及一台客户机进行测试

[root@haproxy ~]# yum install tcpdump        #安装tcpdump

终端1：

[root@haproxy ~]# tcpdump -nn -i eth0 icmp        #抓包

终端2：

[root@haproxy ~]# tcpdump -nn -i ens9 icmp

客户机：

[root@kvm ~]# ping 192.168.122.100

测试结果应该是只有终端2能接收到信息
