网络类型及数据链路层协议【复习篇】
网络类型 ：
根据数据链路层使用的协议来进行划分的。
MA (Multi-Access) ： 多点接入网络
BMA ：广播型多点接入网络
NBMA ：非广播型多点接入网络
P2P(point-to-point) ： 点对点网络（注意和对等网络（peer-to-peer）区分）
以太网协议 ： 需要使用mac地址对不同的主机设备进行区分和标识 —— 以太网之所以需要使用mac地址进行数据寻址，主要是因为以太网组建的二层网络可以包含多个的接口，每个以太网接口之间都可以通过交互以太网帧的方式进行二层通讯。 —— BMA网络
HDLC
High-level Data Link Control：高级数据链路控制协议
标准的HDLC： iso组织颁布的满足工业标准的HDLC版本
非标准的HDLC ： 各大厂商基于标准的HDLC协议改进而来的
默认情况下：思科设备组件的串线网络使用的封装协议是HDLC，华为默认使用的是ppp协议。
[a1]display interface Serial 4/0/0 —— 查看接口的二层特征
[a1-Serial4/0/0]link-protocol hdlc —— 修改二层的协议类型
PPP
Port-to-Port Protocol 点到点协议
特点：
1、兼容性强，有统一的版本—— 只要是支持全双工的串线，都可以使用ppp协议进行封装
2、ppp协议具有很强的可移植性 —— pppoE（point-to-point protocol over ethernet 基于以太网协议的ppp协议 —— 因为ppp协议可以认证而以太网协议不行，所以产生了PPPoE协议 ）
3、支持认证和授权
4、需要建立ppp会话：和TCP协议类似，在传输数据前需要先建立一个会话
5、ppp的会话是一次性会话 —— 建立会话成功后，修改参数不会影响这个会话（重新连接就会影响了）
工作过程：
1、链路建立阶段 —— LCP（link control protocol）的建立
2、认证阶段（可选项）
3、网络层协议协商阶段 —— NCP（Network Control Protocol）协商 —— NCP协议是一堆协议的总称 —— IPCP协议

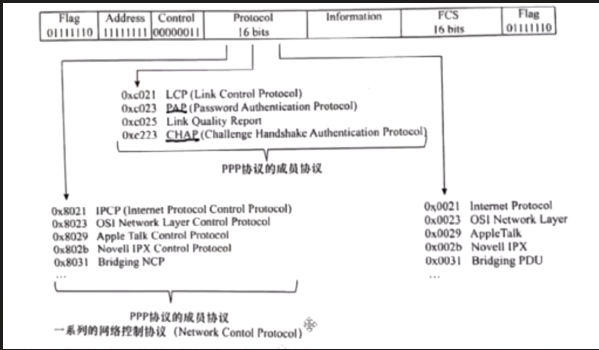

ppp协议拥有一系列的成员协议
—— LCP 链路控制协议（一个）
—— NCP 网络控制协议（一群）—— IPCP协议（上层是ip协议）

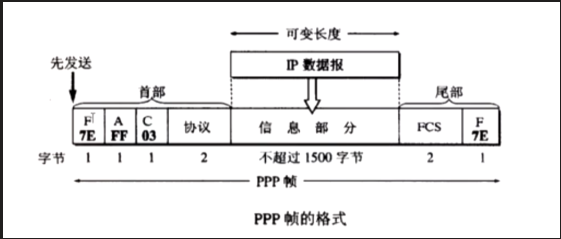

PPP的帧格式：
**F（flag ）**01111110：帧定界符 —— 当看到F标记时，说明ppp帧的开始，当再次看到时，说明该帧结束了
注意：信息部分完全有可能出现7E而导致帧截断，因此当遇到数据带7E的时候：
| 传输方式 | 处理方式 | 例子 |
|---|---|---|
| HDLC、ppp同步传输： | 遇到连续的五个1之后插入一个0（注意不是将1改为0） | 信息字段中有6个连续的1，修改后：1111101 |
| ppp异步传输： | 在7E前插入转义字符（通常是7D），反转从右数的第6位，变为5E | 原始数据：45 7E 6F ；HDLC修改后：45 7D 5E 6F |
**A （address ）**11111111：(固定)没有实质性作用
**C （control ）**00000011 ：(固定)没实质性作用
**协议 ：**表示上层使用的协议类型
**FCS （帧校验序列 )：**确保数据完整性
数据通信的三个阶段：

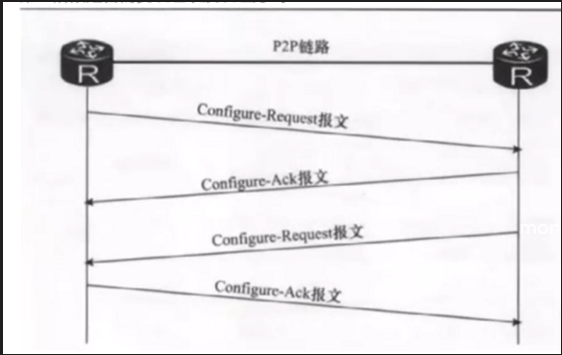

1.链路建立阶段 —— LCP建立
**1）**MRU的协商：
Maximum Receive Unit（最大接收单元）
PPP 帧中对端设备能够接收的数据部分最大数据 payload 大小（默认1500字节）。
**2）**第二阶段是否需要认证以及认证方式
2.认证阶段（可选项 ）
ppp一般通过调用aaa平台来完成认证过程的
ppp中既支持单向认证，也支持双向认证

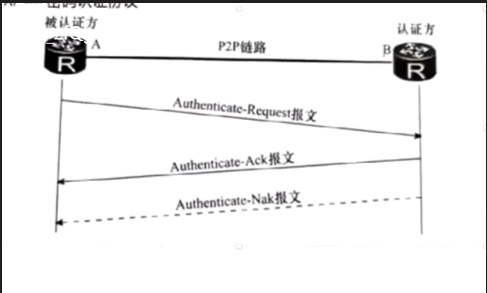

PAP认证
（Password Authentication Protocol） ：密码认证协议
认证方式：
被认证方将用户名和密码以明文的形式发送给认证方，如果认证成功，则认证方回复ACK，否则回复NAK。
pap认证的配置方法：
1、认证方：
创建用户信息
[a1-aaa]local-user admin password cipher 123456
[a1-aaa]local-user admin service-type ppp
配置认证方式
[a1-Serial4/0/0]ppp authentication-mode pap
2、被认证方：
[a2-Serial4/0/0]ppp pap local-user admin password cipher 123456

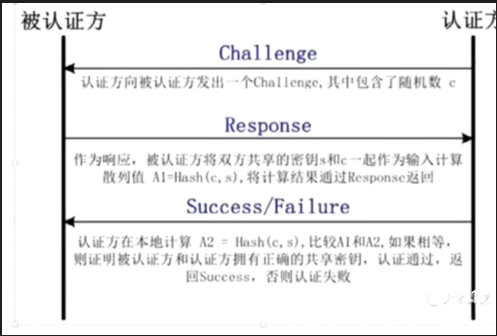

CHAP认证：
（Challenge Handshake Authentication Protocol）：挑战握手协议
认证方式：
安全性更高，通过比对摘要值来进行认证 （不是PAP的明文认证）
认证方可以不配置用户名，但被认证方必须配用户名
CHAP认证配置方法：
1、认证方：
创建用户信息
[a1-aaa]local-user admin password cipher 123456
[a1-aaa]local-user admin service-type ppp
配置认证方式
[a1-Serial4/0/0]ppp authentication-mode chap
2、被认证方：
[a2-Serial4/0/0]ppp chap user admin
[a2-Serial4/0/0]ppp chap password cipher 123456
3.网络层协议协商阶段
NCP协商 （如果三层使用的是IP协议，则需要使用IPCP协议来协商其参数）
协商信息：
1、IP报文的压缩格式

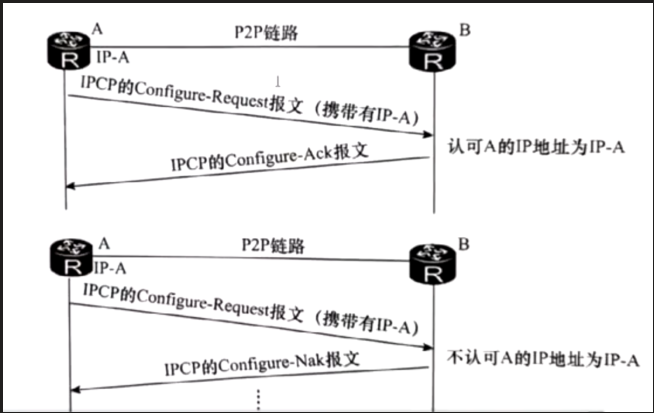

2、IP地址（授权，双向）
一旦认可对方发的IP地址， 则会自动学习到达该地址的主机路由（到达该地址的路由）

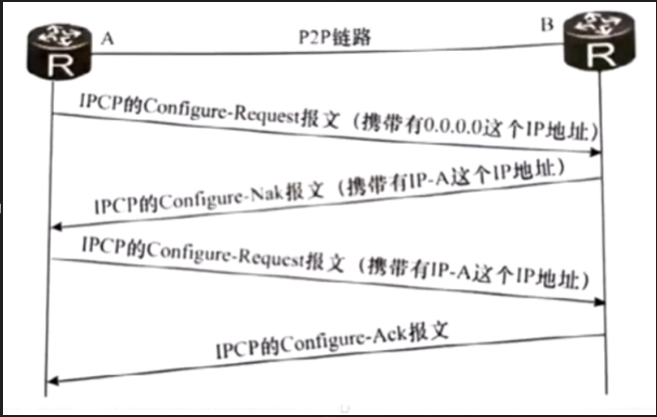

IPCP自动获取IP地址
给予方必须先有IP地址
获取IP地址的配置：
获取方：
[a1-Serial4/0/0]ip address ppp-negotiate
给予方：
[a2-Serial4/0/0]remote address 1.1.1.1 #因为是主机路由，所以不须要配掩码
