I211学习笔记

查看PCIE设备的BAR

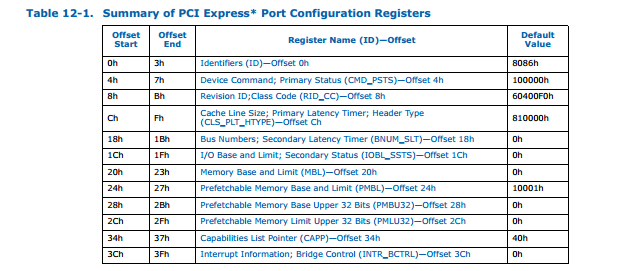

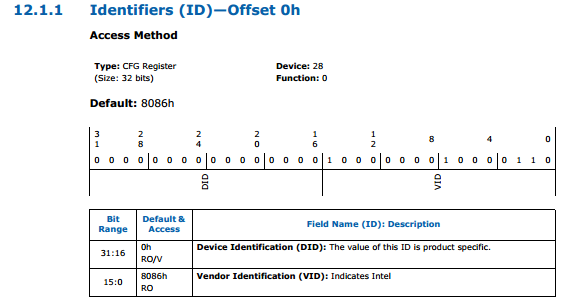

通过cpu spc查看PCIE配置寄存器存放信息，可以看到在**0x80000000L偏移10h处便是映射的内存地址**：

这个地址有多种方法查看，在RU下可以通过F6直接打开对应设备的寄存器基地址查看，也可以通过编程IO方式查看，主要是要知道base address + bus + dev +fun。再根据addr = Ox80000000 L | (bus<<16) | (dev<<11) | (fun<<8)|offset 计算。

RU下查看

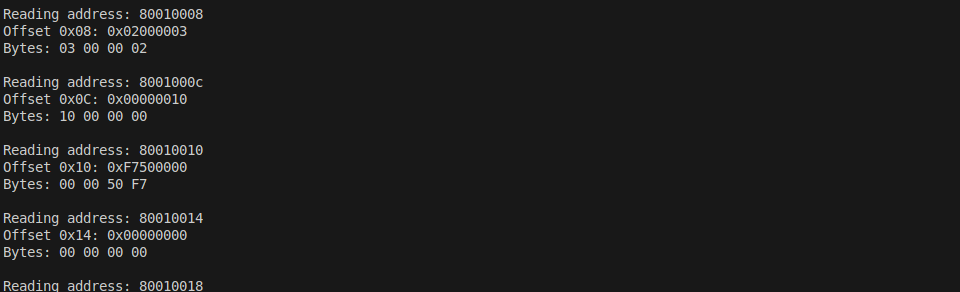

通过打印pci的配置空间查看

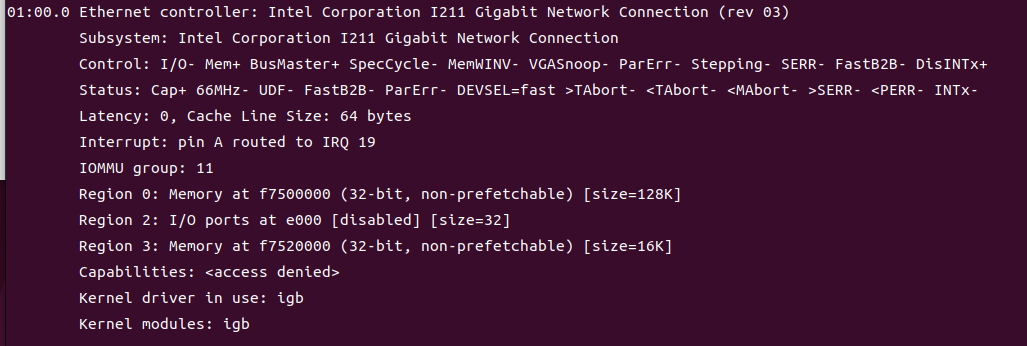

在ubuntu下可以通过命令查看pcie设备内存映射的地址

lspci -vv

访问I211的控制寄存器、状态寄存器等

读取某一个PCIe设备（比如网卡）的控制寄存器、状态寄存器。

#include <stdio.h>
#include <stdlib.h>
#include <unistd.h>
#include <fcntl.h>
#include <sys/mman.h>
#include <stdint.h>
#include <string.h>
#include <errno.h>

#define I211_BAR0_ADDR 0xf7500000
#define I211_BAR0_SIZE (128 * 1024)  // 128KB

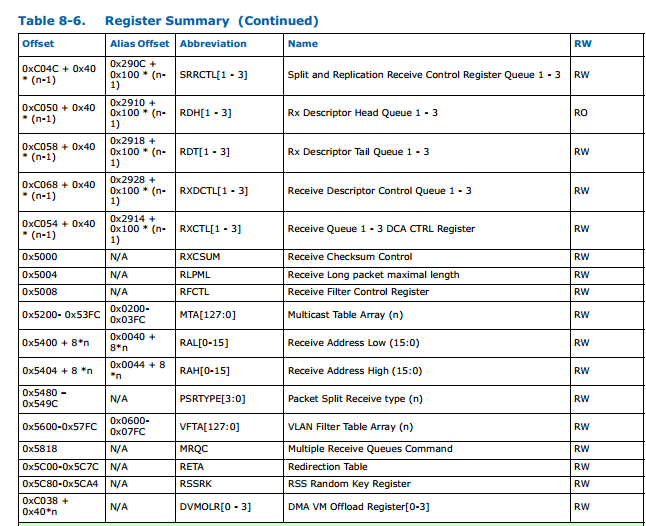

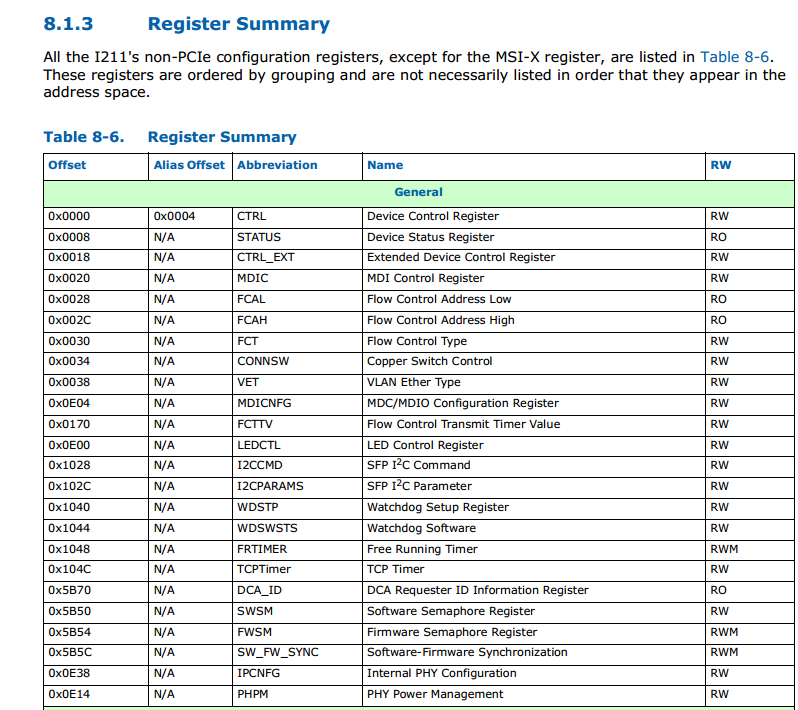

// I211寄存器偏移
#define I211_REG_CTRL     0x0000  // Device Control
#define I211_REG_STATUS   0x0008  // Device Status
#define I211_REG_EERD     0x0014  // EEPROM Read
#define I211_REG_ICR      0x00C0  // Interrupt Cause Read
#define I211_REG_MAC_L    0x5400  // MAC地址低32位
#define I211_REG_MAC_H    0x5404  // MAC地址高16位

// 寄存器访问
uint32_t read_reg32(volatile void *base, uint32_t offset) {
    return *(volatile uint32_t*)((uint8_t*)base + offset);
}

void write_reg32(volatile void *base, uint32_t offset, uint32_t value) {
    *(volatile uint32_t*)((uint8_t*)base + offset) = value;
}

int main() {
    int fd;
    void *base_addr;

    // 打开物理内存
    fd = open("/dev/mem", O_RDWR | O_SYNC);
    if (fd == -1) {
        printf("Error opening /dev/mem: %s\n", strerror(errno));
        return -1;
    }


    // 映射BAR0地址空间
    base_addr = mmap(NULL, I211_BAR0_SIZE, PROT_READ | PROT_WRITE,
                     MAP_SHARED, fd, I211_BAR0_ADDR);
    if (base_addr == MAP_FAILED) {
        printf("Error mapping memory: %s\n", strerror(errno));
        close(fd);
        return -1;
    }

    // 读取控制寄存器
    uint32_t ctrl = read_reg32(base_addr, I211_REG_CTRL);
    printf("Control Register (0x%04X): 0x%08X\n", I211_REG_CTRL, ctrl);

    // 读取状态寄存器
    uint32_t status = read_reg32(base_addr, I211_REG_STATUS);
    printf("Status Register (0x%04X): 0x%08X\n", I211_REG_STATUS, status);

    // 读取MAC地址
    uint32_t mac_l = read_reg32(base_addr, I211_REG_MAC_L);
    uint32_t mac_h = read_reg32(base_addr, I211_REG_MAC_H);
    printf("MAC Address: %02X:%02X:%02X:%02X:%02X:%02X\n",
           (uint8_t)(mac_l),
           (uint8_t)(mac_l >> 8),
           (uint8_t)(mac_l >> 16),
           (uint8_t)(mac_l >> 24),
           (uint8_t)(mac_h),
           (uint8_t)(mac_h >> 8));

    // 清理
    munmap(base_addr, I211_BAR0_SIZE);
    close(fd);

    return 0;
}

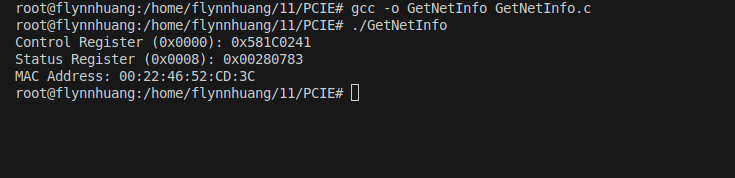

编译运行

gcc -o GetNetInfo GetNetInfo.c
./GetNetInfo
