【嵌入式】复刻SQFMI开源的Watchy墨水屏电子表——（1）硬件部分

目录

一 项目概述

二 硬件准备

三 焊接注意

四 附录

---

一 项目概述

        网上看到一个挺有趣的基于乐鑫 ESP32-PICO-D4 模块的墨水屏智能手表开源项目Watchy，参考官方网站（Watchy by SQFMI | Watchy）尝试复刻：

        项目特点包括：

1. 漂亮的电子纸显示屏，分辨率为 200x200 像素。 强光下无眩光，近180度视角，超低功耗；
2. 以 ESP32-PICO-D4 为核心，内置 WiFi/Bluetooth LE，与 Arduino、MicroPython 和 ESP-IDF 兼容；
3. 经过认证的开源硬件 (OSHWA) 和开源软件。 我们和社区提供了大量有趣的示例和酷炫的界面。

二 硬件准备

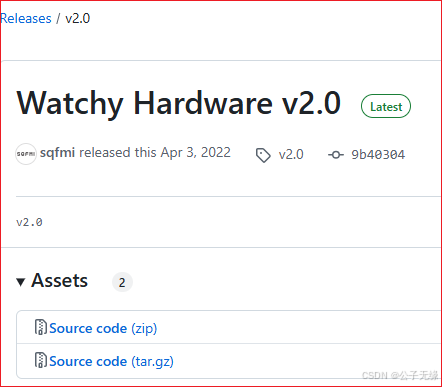

        这个开源的项目分为好多版本，我这边复刻的是它的Watchy V2.0硬件版本（配合软件版本V1.4.14）：

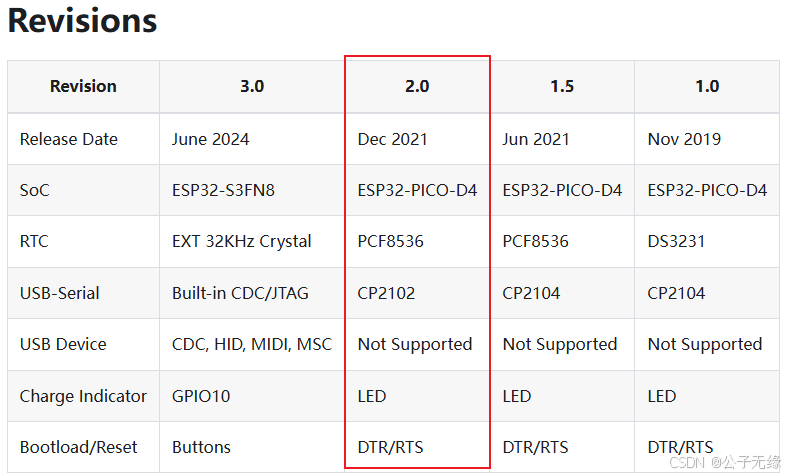

        各版本区别如下：

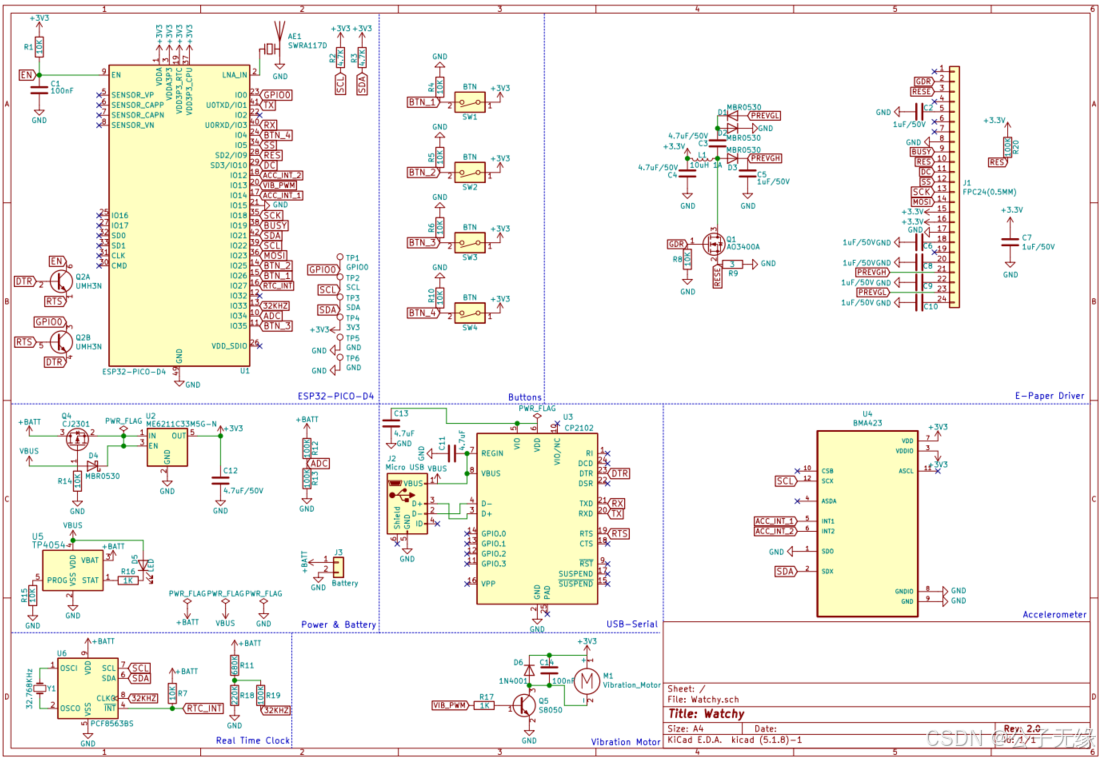

【1】通过 硬件的开源地址（GitHub - sqfmi/watchy-hardware: Watchy Hardware CAD Files）获取原理图：

【2】同样的地址可以获得打板需要的 GERBER 文件。上传到嘉立创PCB（PCB打样-PCB报价-专业PCB厂家-深圳嘉立创科技集团股份有限公司）打板（领券可以免费）。

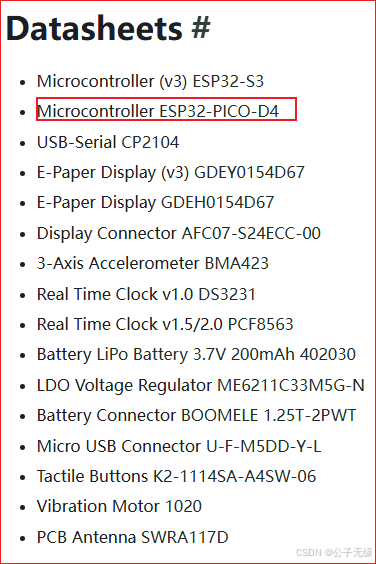

【3】对照原理图以及 BOM 表采购元器件，可以通过立创商城一键下单（立创商城_一站式电子元器件采购自营商城_嘉立创电子商城）。

三 焊接注意

【1】该产品尺寸比较小，器件封装也大多都是0402，手工焊接需要耐心（SMT当我没说）；

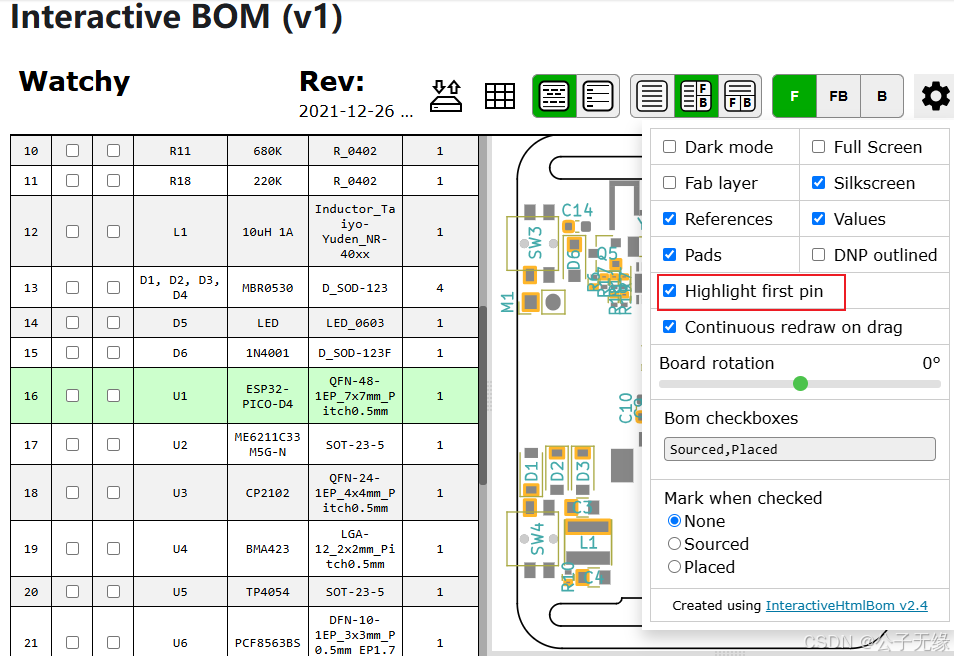

【2】官网上集成了 InteractiveHtmlBom 页面，其中可以点选 Hightlight first pin 选项，高亮器件1脚位置，看图和焊接非常方便：

【3】官网上的原理图部分（Schematic）和 Interactive BOM部分可能存在版本差异（我现在看到的官网上原理图是V3.0版本，但是BOM表却是V2.0版本），注意甄别。

【4】不同硬件版本间的某些器件可能也存在型号差异，同样需要甄别比较。

【5】手工焊接的话注意 从里到外，从小到大，从低到高 的焊接原则，器件焊接温度控制在350℃左右。建议焊接模块的先后顺序为：

1. 首先焊接电平转换模块，测试出现3.3V之后继续下一步；
2. 其次焊接 USB-Serial 模块CP2104（或者CP2102），测试电脑的设备管理器中检测到串口之后继续下一步；
3. 焊接主控芯片，测试能够通过串口烧录软件代码成功之后完成剩下部分的焊接；

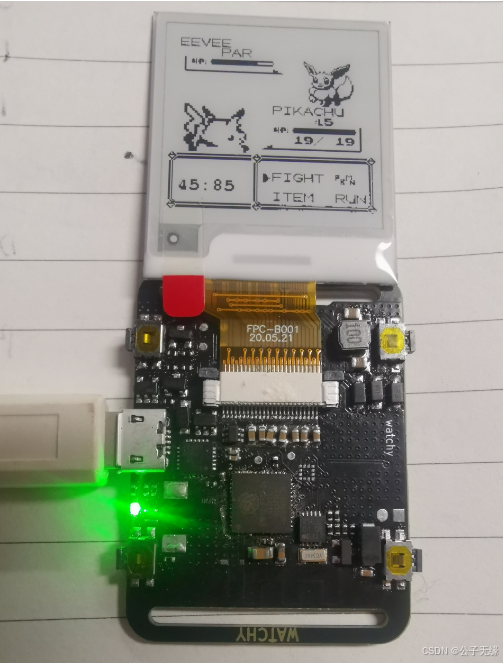

        焊接完成之后如下图所示（忽略我奇丑无比的焊接手艺）：

四 附录

【1】官网：Watchy by SQFMI | Watchy

【2】Watchy硬件开源地址：https://github.com/sqfmi/watchy-hardware

【3】Watchy软件开源地址：https://github.com/sqfmi/Watchy

【4】自制ESP32墨水屏手表——Watchy（硬件）：https://zhuanlan.zhihu.com/p/496892487
