STM32F407ZGT6--工程模版
STM32F407ZGT6新建工程
1. 下载固件库文件
进入浏览器，搜索意法半导体官网进入。

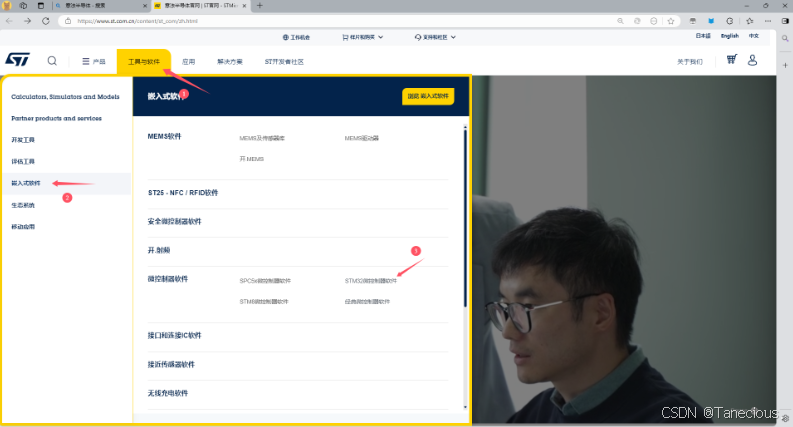

再点击**工具与软件 → 嵌入式软件 → STM32微控制器软件 **

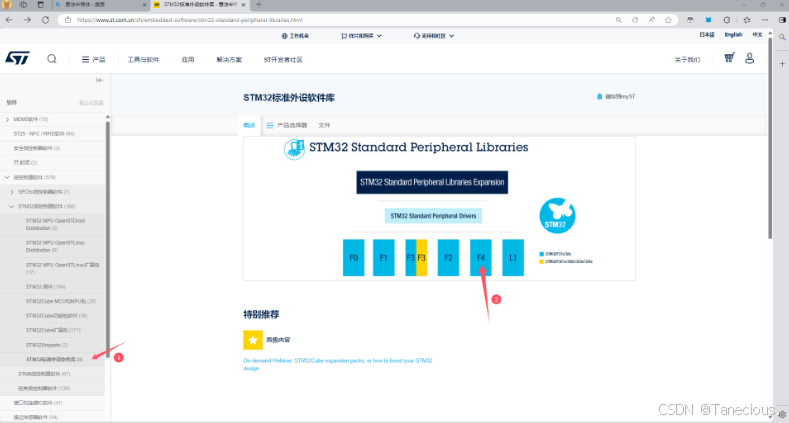

切换页面，点击STM32标准外设软件库 → 点击右侧图片中的F4

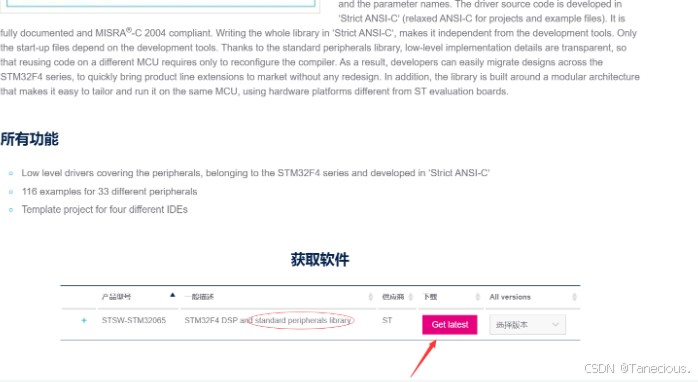

进入页面，翻到最底下，再点击Get latest
后续经过一些系列填写邮箱和身份验证的操作，即可获得STM32F407的固件库文件。

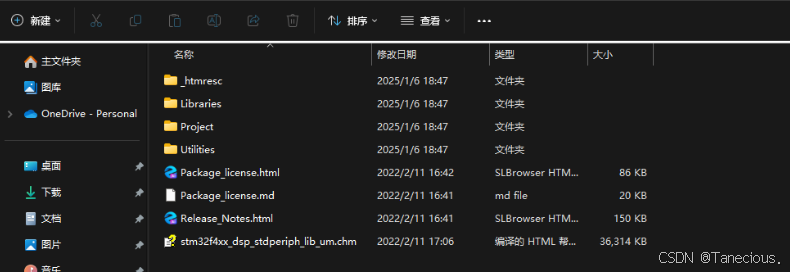

解压完成的固件库文件内容如下：
2. 创建工程模版文件
2.1 新建基于标准库的文件
- 建立存放工程的文件夹。
- 打开打开 Keil 软件，点击 “Project - New μVision Project”，选择新建的文件夹，再新建一个文件夹存放本次工程，命名为 “1-1 工程模版”。
- 给工程文件起通用名字 “project”，点击保存。

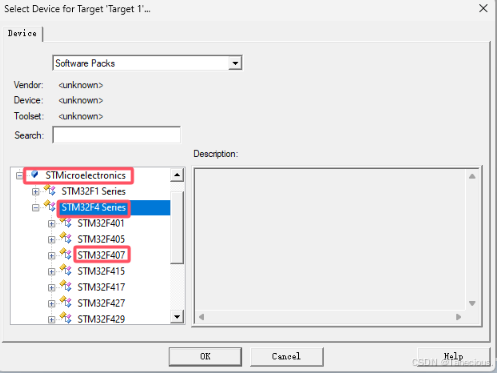

- 选择器件型号为 “STM32F407ZG”，点击 OK。
- 此时弹出新建工程小助手，暂不用可擦掉。工程建好后文件为空，需添加必要文件。
2.2 添加工程必要文件
2.2.1 User文件夹

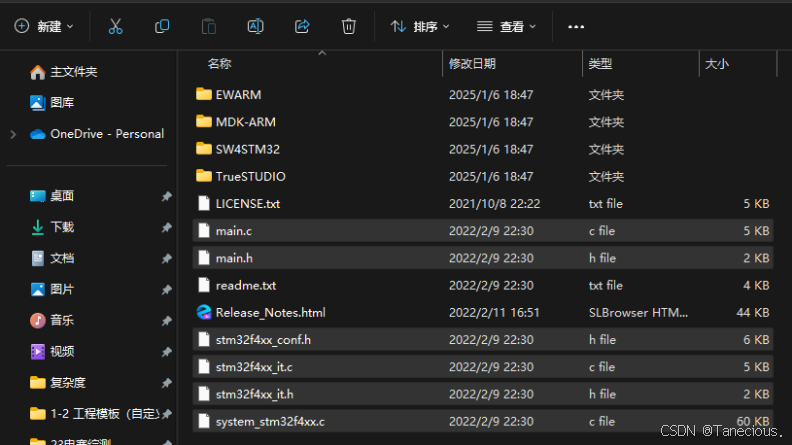

首先把路径STM32F4xx_DSP_StdPeriph_Lib_V1.9.0\Project\STM32F4xx_StdPeriph_Templates中的下图选中的文件复制到User文件夹即可。

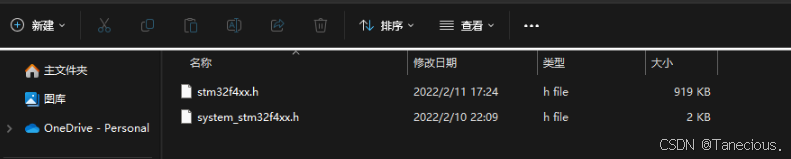

再把路径STM32F4xx_DSP_StdPeriph_Lib_V1.8.0\Libraries\CMSIS\Device\ST\STM32F4xx\Include中的两个文件复制到User文件夹，这样User文件夹中的文件就已经配置完成。
补充：
-
其中后缀为it的为中端配置文件，用来存放中断函数。
-
以system为开头的为系统时钟配置文件。
-
stm32f4xx_conf.h是用来配置库函数头文件的包含关系。
- 这里面还有一个用来参数检查的函数定义。所有库函数都需要这个文件，它起到了协调和组织各个库函数头文件之间关系的作用。
-
stm32f4xx.h为外设寄存器描述文件。
- 作用于51单片机头文件REGX52.H一样，用于描述STM32有哪些寄存器和其对应的地址。
2.2.2 Start文件夹

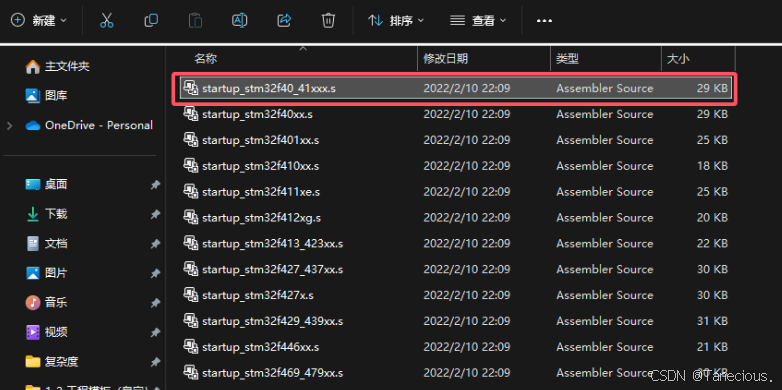

首先把路径STM32F4xx_DSP_StdPeriph_Lib_V1.8.0\Libraries\CMSIS\Device\ST\STM32F4xx\Source\Templates\arm中的被选中的文件复制到Start文件夹中。

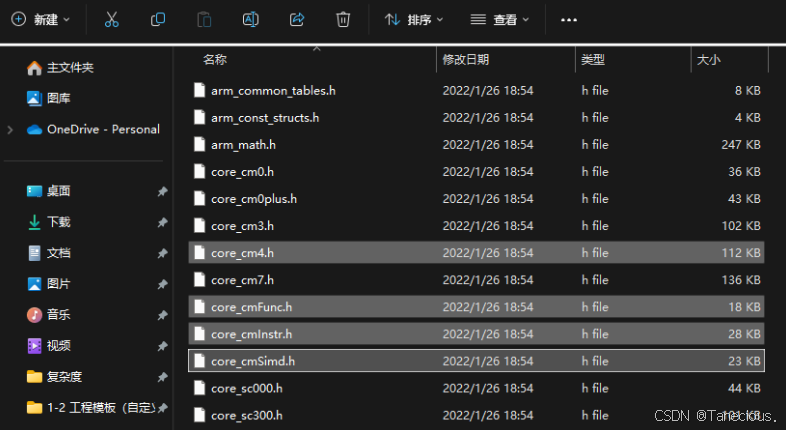

在找到路径为STM32F4xx_DSP_StdPeriph_Lib_V1.8.0\Libraries\CMSIS\Include中的被选中的文件复制到Start文件中。
补充：
- core开头的文件为包含了内核的描述文件，例如寄存器描述等。
- startup开头的文件中是利用汇编语言编写的启动文件。
2.2.3 Library文件夹

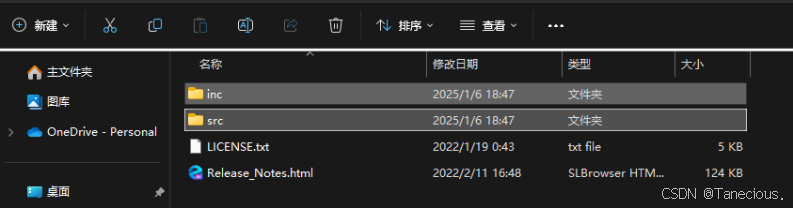

首先将路径STM32F4xx_DSP_StdPeriph_Lib_V1.8.0\Libraries\STM32F4xx_StdPeriph_Driver中的两个文件夹全部复制到Library文件夹中。
补充：
- 这两个文件夹中为F4芯片外设的驱动库。
2. 3 将文件添加进工程及设置头文件路径
现在需要将上述工程文件添加进Keil中新建的工程中去。

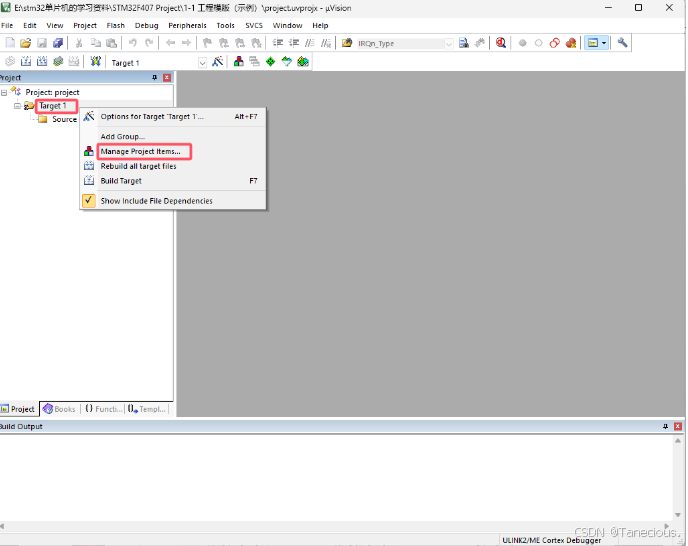

- 右击Target1，然后点击Manage Project Items…

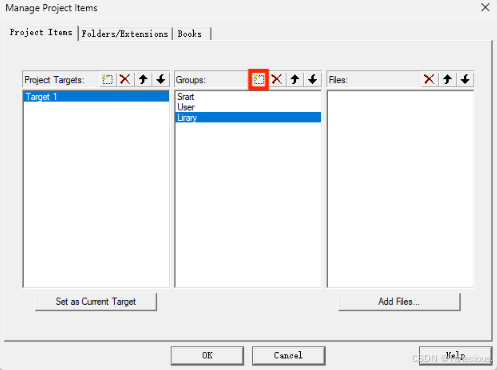

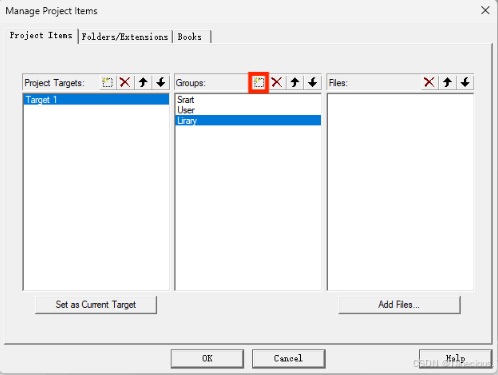

- 进入新页面之后，点击红框中的按钮添加之前创建的三个文件夹。
-

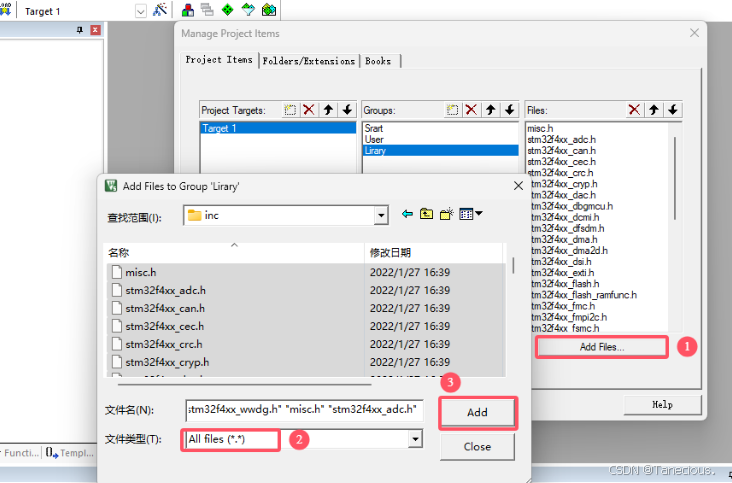

点击Add Files添加文件，将之前从固件库中复制的工程文件添加进工程中来。
-
注意：点击Add Files之后根据路径进入文件夹之后，只能看到**.c文件看，这里需要再重新调整文件类型，选择All files**即可看到所有文件看，再将文件全都添加进Group即可。
-
同时在添加Lirary文件夹中的文件时需要将stm32f4xx_fmc.c、stm32f4_fmpi2c.c和stm32f4_fsmc.c这个三个文件删掉，点击右上角红叉接口删除。因为STM32F407ZGT6没有FMC这个外设，不删掉后续编译程序会报错。
-
-

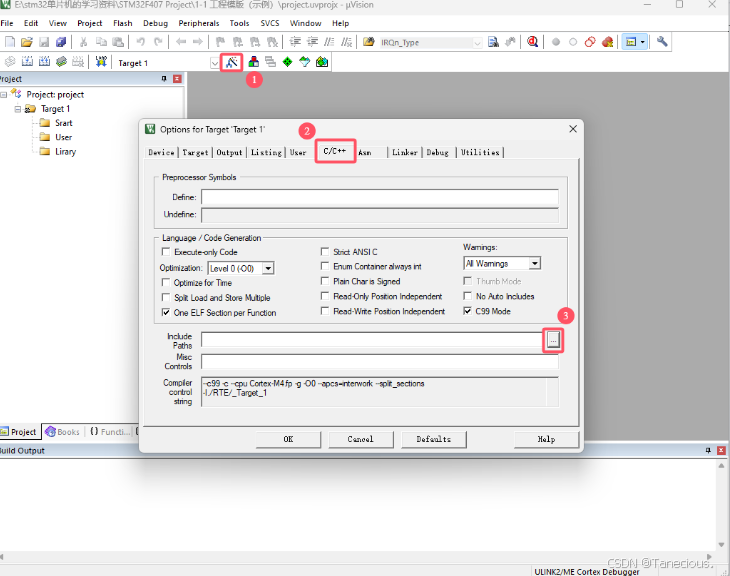

设置头文件路径和添加全局宏定义标识
-

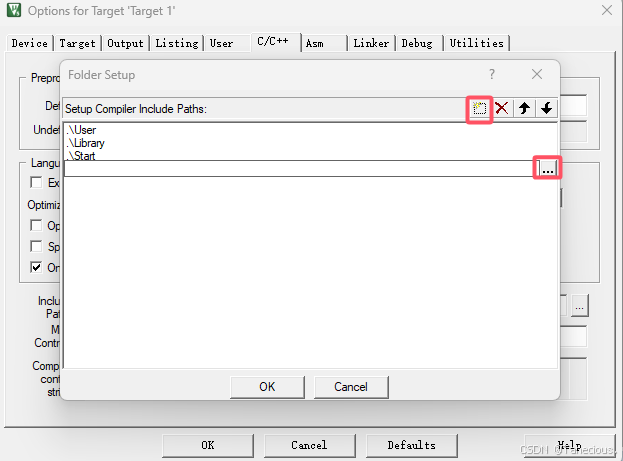

按照下图顺序点击。
-
之后和添加文件一样，找到对应文件夹的路径一路点击添加即可。
-

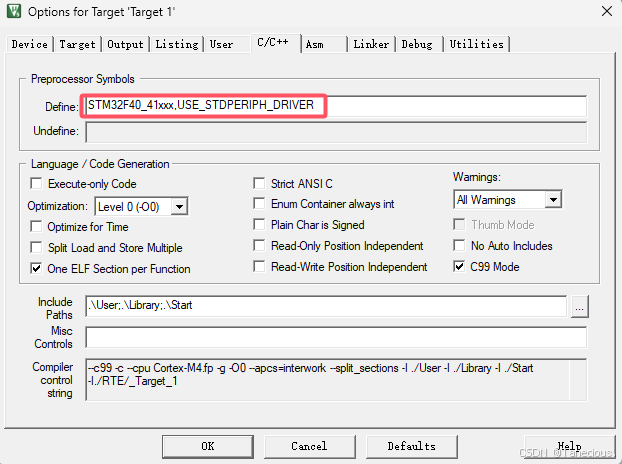

接下来需要添加全局宏定义标识符，仍是在该页面底下，在 “C/C++” 的 “Define” 栏目粘贴字符串**“STM32F40_41xxx,USE_STDPERIPH_DRIVER”**。
-
2.4 一些需要注意的小事项

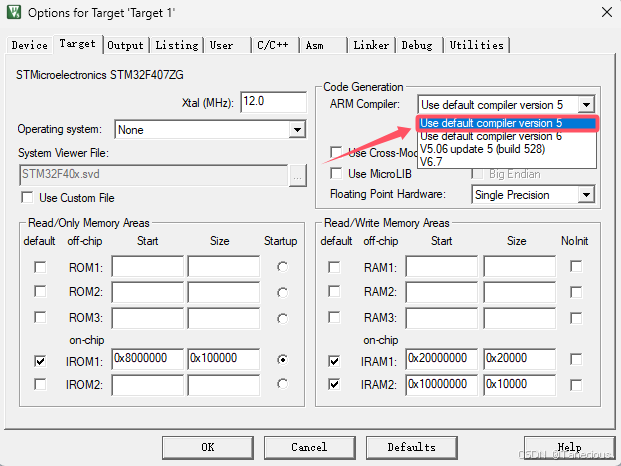

2.4.1 选择版本5的ARM编译器
2.4.2 注释掉一些代码

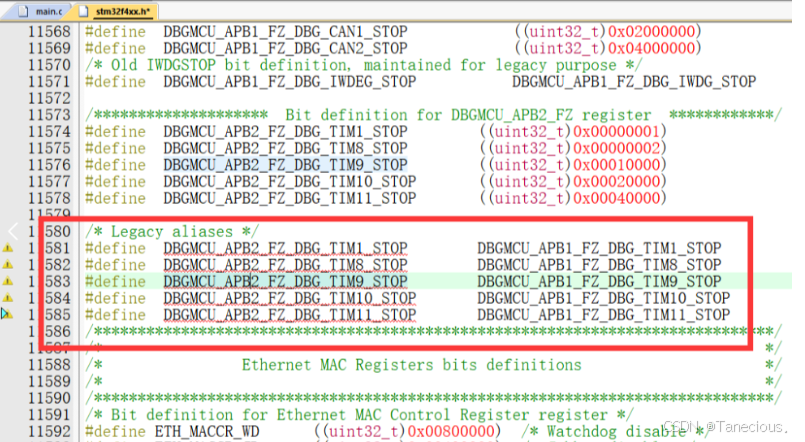

由于标准库存在以下bug，需要将**stm32f4xx.h（寄存器描述）**文件中这五行代码注释掉
注意：因为该文件处于只读状态，所以需要将文件夹的只读解除**（右键文件，点击属性，将只读勾选掉即可）**
2.4.3 选择debug

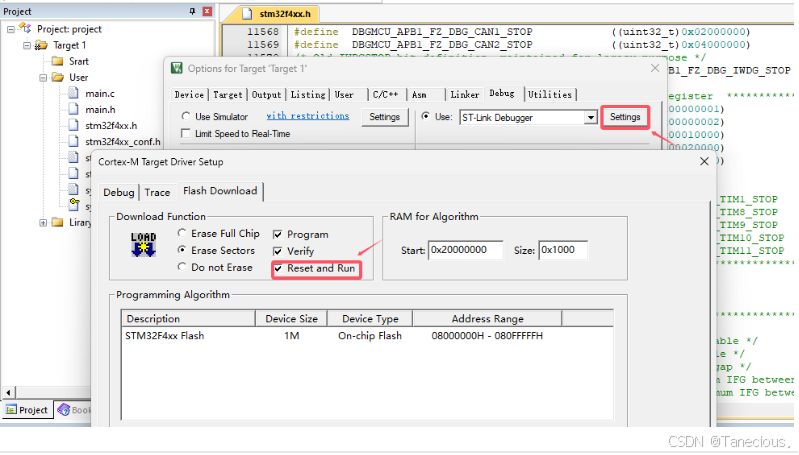

这里以常用的ST_LINK为例，点下拉框选择ST-LINK Debugger，然后选择Reset and Run，这样单击下载后可以自动复位执行程序。

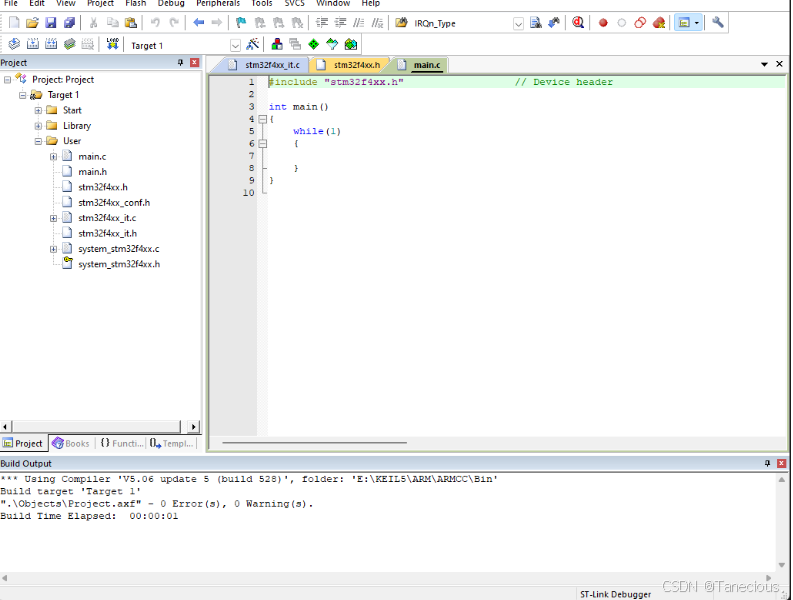

到这对于STM32F407ZGT6的工程模版就已经配置完成了，接下来就可以进行对于STM32F407ZGT6这块芯片的开发了。
