【eNSP实战】配置DHCP中继为非直连网段分配IP地址

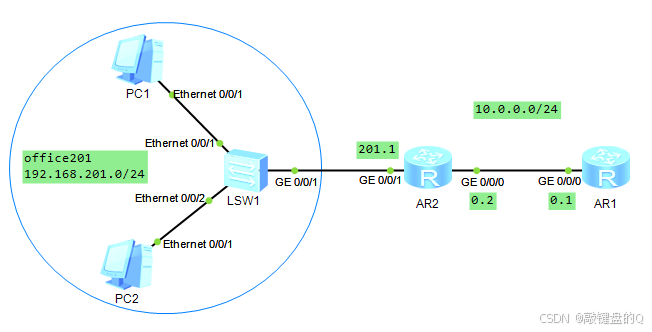

拓图

要求：

1. AR1作为DHCP服务器，AR2作为DHCP中继服务器

在AR1路由器上创建office201的DHCP地址池

[AR1]dhcp enable 	# 开启全局DHCP服务
[AR1]ip pool office201		# 创建地址池
[AR1-ip-pool-office201]network 192.168.201.0 mask 24	# 指定地址池范围
[AR1-ip-pool-office201]gateway-list 192.168.201.1		# 指定网关
[AR1-ip-pool-office201]dns-list 8.8.8.8		# 指定DNS
[AR1-ip-pool-office201]lease day 0 hour 6 minute 0		# 指定租约6小时
[AR1-ip-pool-office201]quit

配置AR1的GE0/0/0接口从全局地址池获取地址

[AR1]interface GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0]dhcp select global
[AR1-GigabitEthernet0/0/0]quit

在AR2路由器上启用DHCP功能，在GE0/0/1端口上启用DHCP中继功能

[AR2]dhcp enable 	# 启用全局DHCP功能
[AR2]interface GigabitEthernet 0/0/1
[AR2-GigabitEthernet0/0/1]dhcp select relay		# 在接口中启用DHCP中继
[AR2-GigabitEthernet0/0/1]dhcp relay server-ip 10.0.0.1		# 指定DHCP服务器地址
[AR2-GigabitEthernet0/0/1]quit

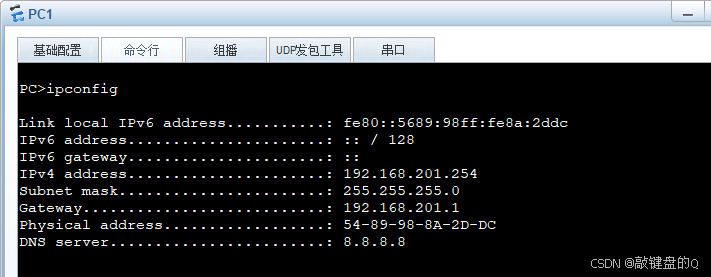

至此DHCP中继配置完成，下面查看PC获取IP情况

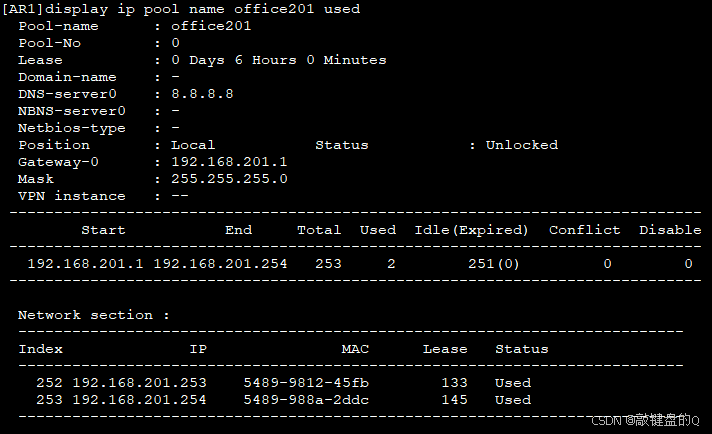

查看地址池租约情况
