运放之电压跟随器

1. 电压跟随器的作用是隔离输入信号和输出信号，放大倍数为1，即输入信号等于输出信号。

2. 电压跟随器原理：

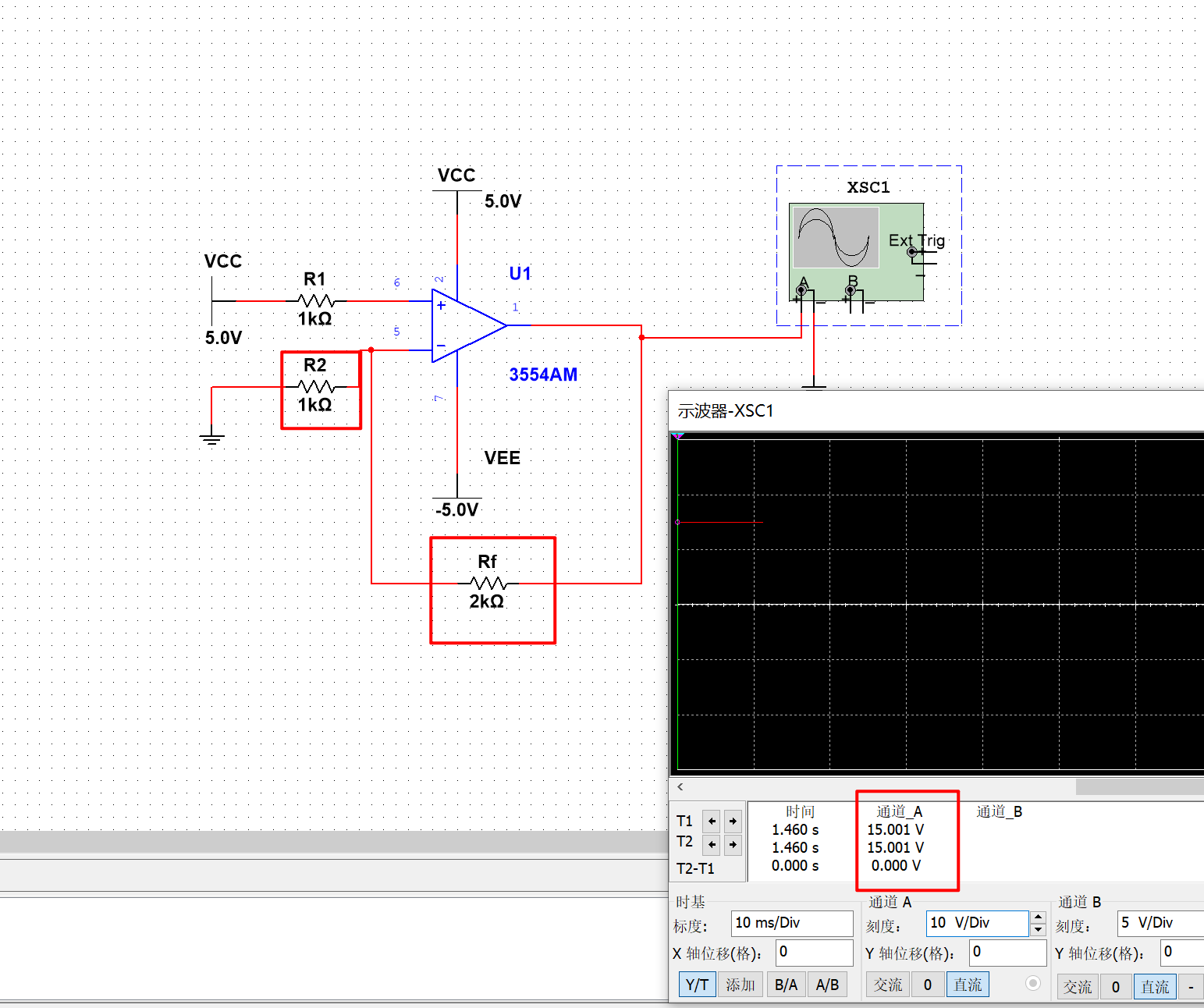

对于同向放大器（后期文章再补充原理，需根据运放虚断和虚短分析），放大倍数（Au = 1 (Rf / R2)）。如下图放大倍数为3。

当同向放大器的R2趋于无穷大时，同向运放器的放大倍数变成1，即电压跟随器。

电压跟随器的输入阻抗很高（R2很大），一般为兆欧。输出阻抗很低，一般为几十欧姆，电压跟随器可以缓冲和隔离输入输出信号。通常在电压采集的AD电路中应用很多。

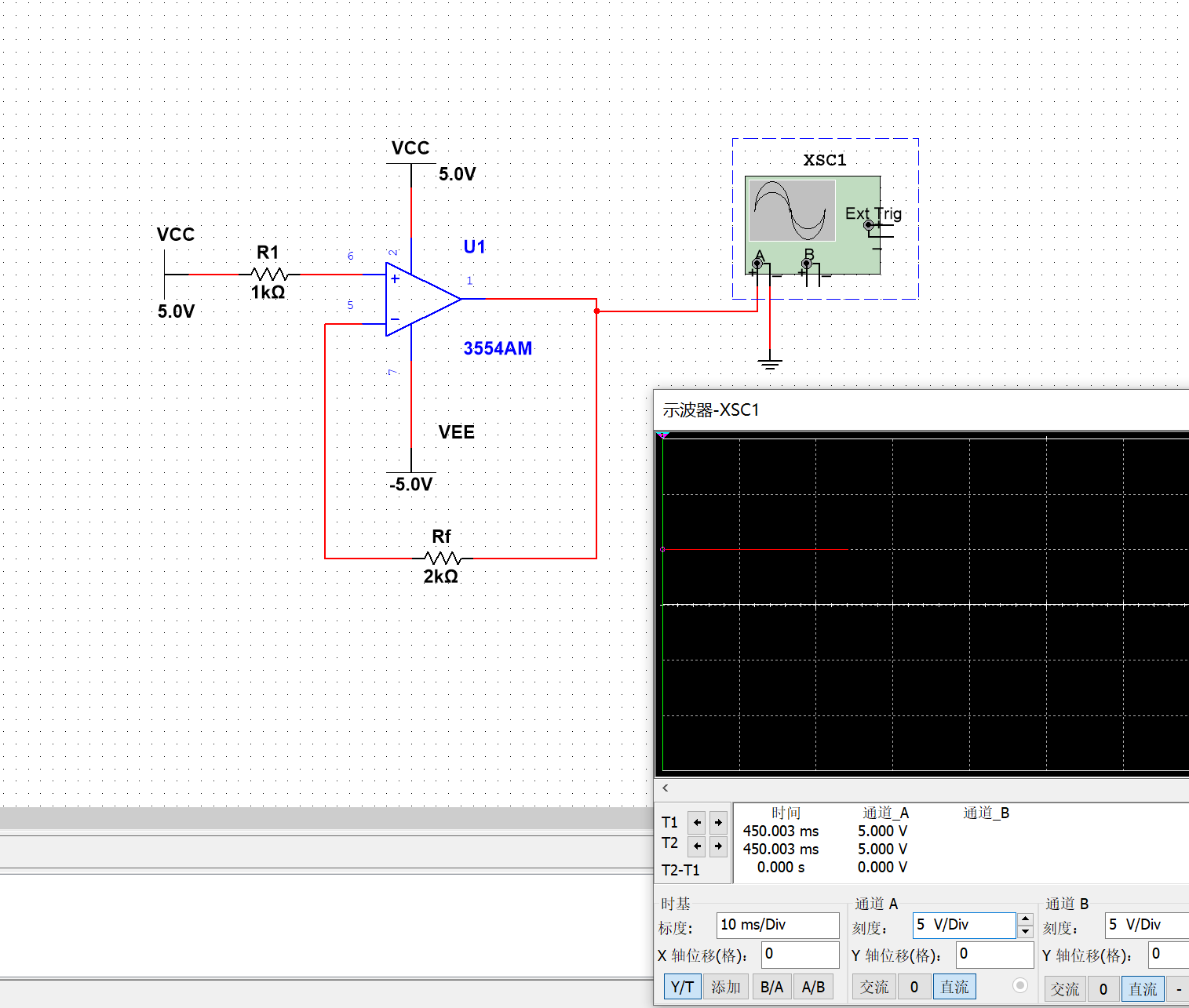

3. 电压跟随器（由虚断可知，运放的输入阻抗很大，满足电压跟随器的条件）。

4. 电压跟随器的作用：

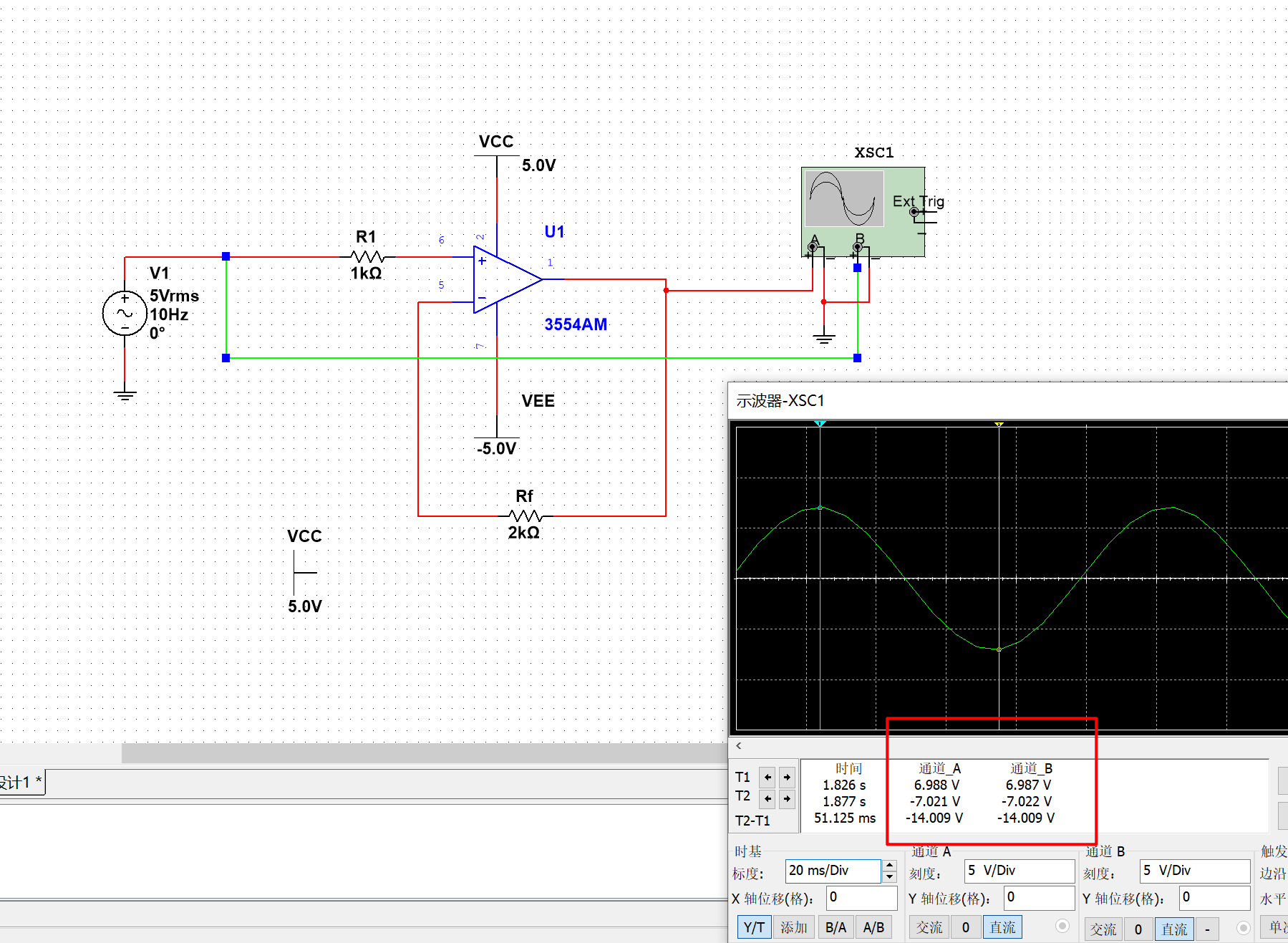

4.1 隔离输入和输出信号，不让后级电路影响前面电路的输出电压（将输入信号完整传输到后级电路）。如下图，输入信号和输出·信号相同。

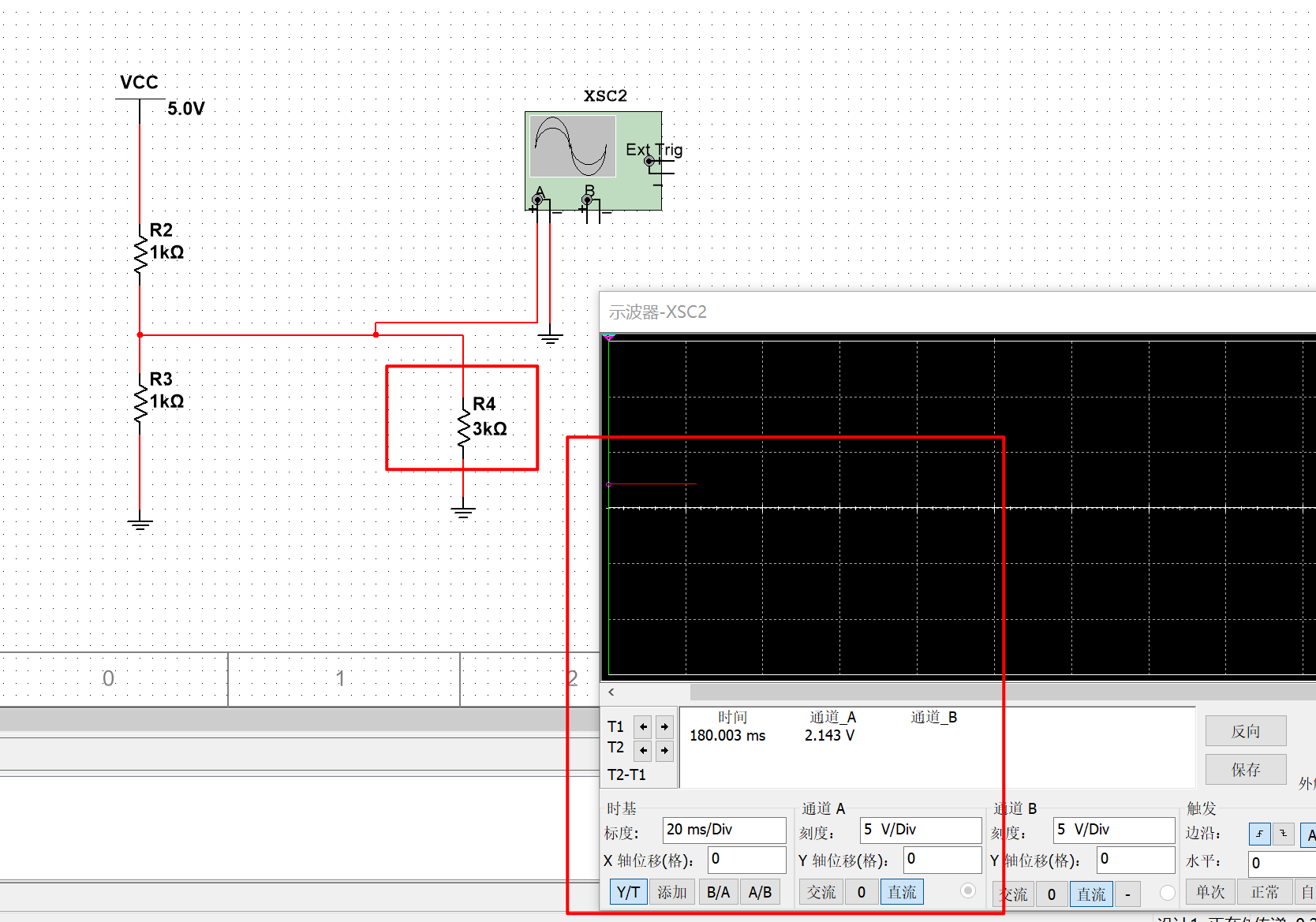

假如需要给负载提供电压，直接与负载相连接时，负载阻抗会影响前级电路的输出电压，使得无法给负载提供足够的电压。如下图当负载R4阻抗变化时，R4与R3组成的并联电路会响应分压。

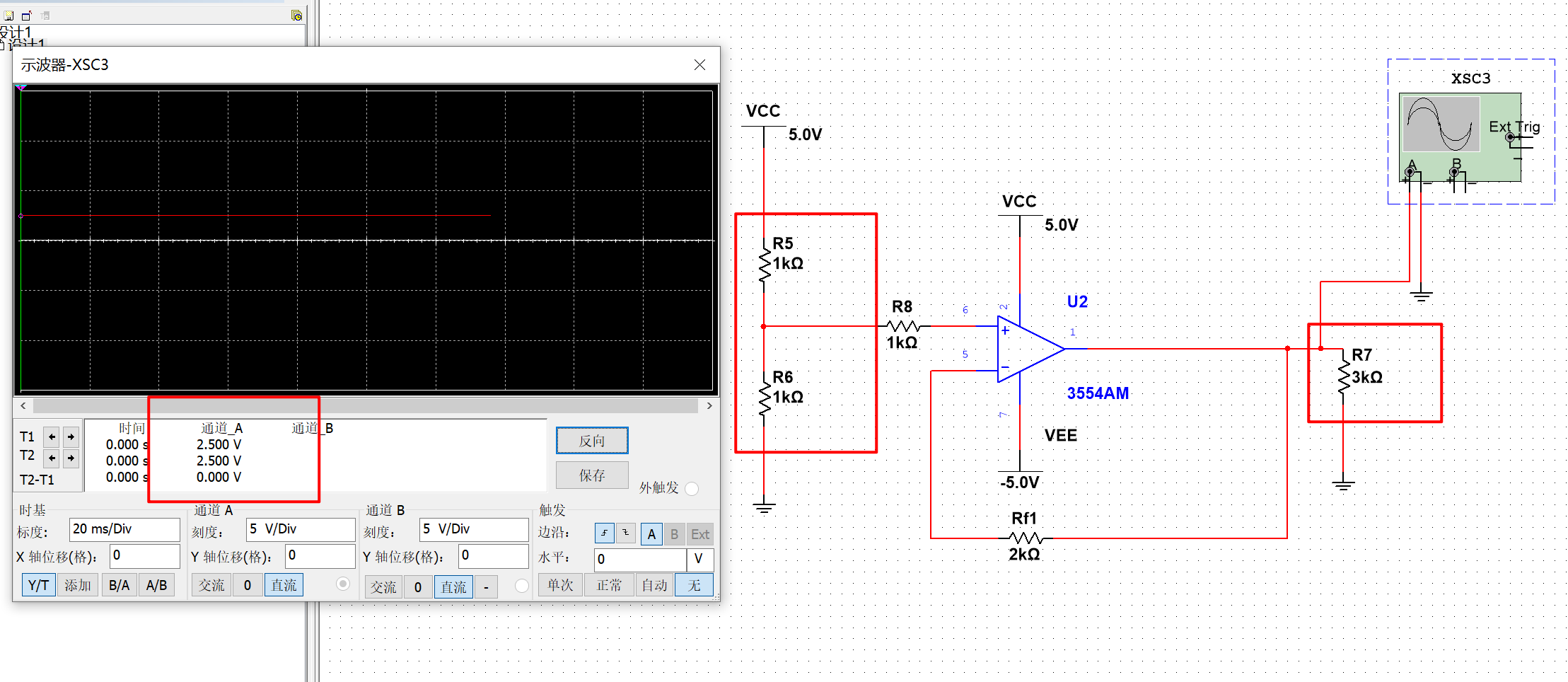

若使用电压跟随器则可以隔离输入输出信号。

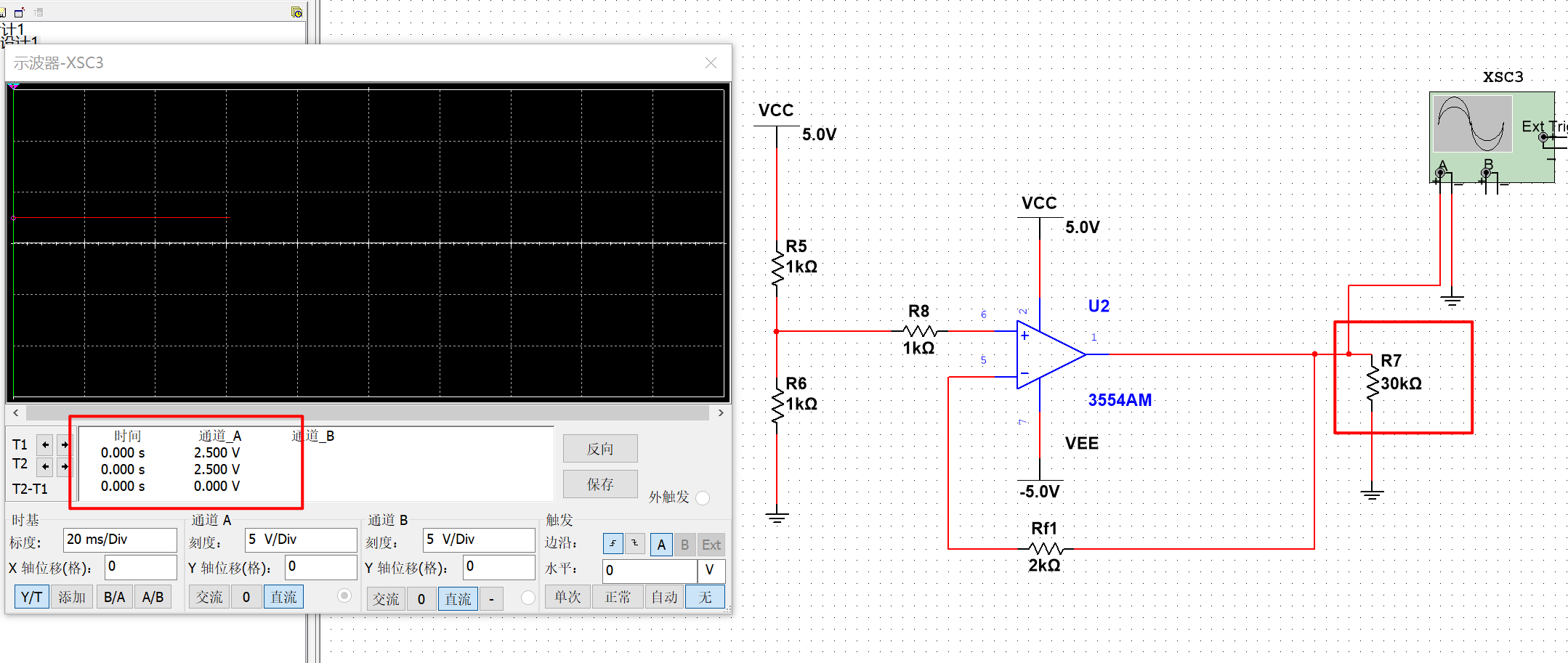

无论负载电压如何变化都不影响分压：

此特性还可以用分压网络给其他运放提供输入电压。

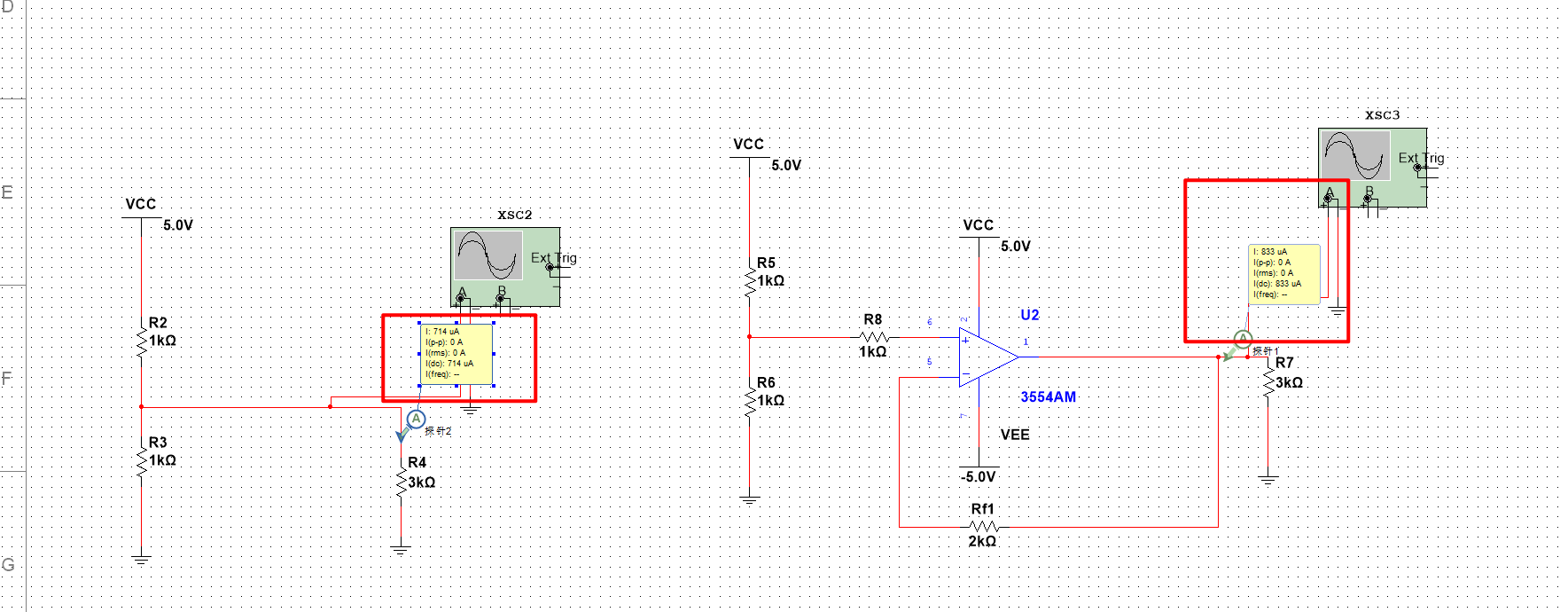

4.2 在提供相同输出电压的情况下，提高更大的电流信号：

5 总结：

电压跟随器可以保持输入和输出电压一致，隔离和缓冲输入输出信号，避免后级电路对前级电路的影响。由于电压跟随器的输入阻抗高，所以可以减少外部噪声对信号的影响，提高系统的稳定性（比如在电压采集时可以使用电压跟随器提高输入信号的稳定性）。
