【电路笔记】-单稳态多谐振荡器
单稳态多谐振荡器
文章目录
- 单稳态多谐振荡器
-
- 1、多谐振荡器
- 2、单稳态多谐振荡器电路
- 3、单稳态多谐振荡器波形
- 4、TTL/CMOS 单稳态多谐振荡器
- 5、74LS121单稳态多谐振荡器
- 6、总结
多谐振荡器是顺序再生电路,可以是同步的,也可以是异步的,广泛应用于电子计时应用。
1、多谐振荡器
多谐振荡器产生的输出波形类似于对称或非对称方波,因此是所有方波发生器中最常用的。单稳态多谐振荡器属于通常称为“弛豫振荡器”的振荡器家族。
一般而言,分立式多谐振荡器由两个晶体管交叉耦合的开关电路组成,该电路的设计使其一个或多个输出作为输入反馈到另一个晶体管,并通过跨接电阻电容 (RC) 网络形成反馈振荡电路。
多谐振荡器具有两种不同的电气状态:输出“高”状态和输出“低”状态,根据多谐振荡器的类型,它们可以处于稳定状态或准稳定状态。单稳态多谐振荡器就是这样一种双态脉冲发生器结构。

单稳态多谐振荡器只有一个稳定状态(因此得名“单声道”),并在外部触发时产生单个输出脉冲。单稳态多谐振荡器仅在经过一段时间(该时间由 RC 耦合电路的时间常数决定)后才会恢复到其最初的稳定状态。

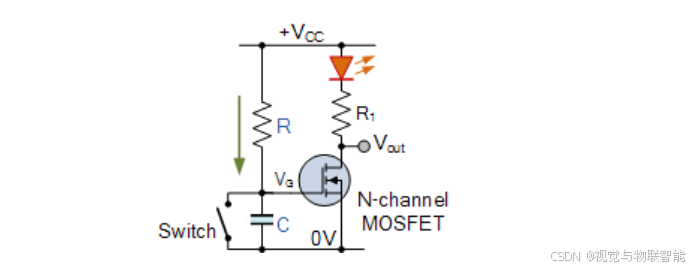

考虑左侧的 MOSFET 电路。电阻器 R 和电容器 C 组成一个 RC 定时电路。N 沟道增强型 MOSFET 由于电容器两端的电压而导通,漏极连接的 LED 也导通。
当开关闭合时,电容器短路并放电,同时 MOSFET 的栅极短路至地。MOSFET 和 LED 均截止。当开关闭合时,电路将始终处于截止状态并处于“不稳定状态”。
当开关断开时,完全放电的电容器开始通过电阻器 R 充电,充电速率由电阻-电容网络的 RC 时间常数决定。一旦电容充电电压达到MOSFET栅极的下限阈值电压,MOSFET就会导通并点亮LED,使电路恢复到稳定状态。
然后,开关的作用使电路进入不稳定状态,而RC网络的时间常数会在预设的定时周期后使其恢复到稳定状态,从而形成一个非常简单的“单稳态”或单稳态多谐振荡器MOSFET电路。
单稳态多谐振荡器,也称为“单次多谐振荡器”,用于在施加合适的外部触发信号或脉冲T时产生指定宽度的单个输出脉冲,该脉冲要么是“高电平”,要么是“低电平”。该触发信号启动一个定时周期,使单稳态振荡器的输出在定时周期开始时改变其状态,并保持在该状态。
单稳态振荡器的定时周期由定时电容CT和电阻RT的时间常数决定,直到它复位或返回到其原始(稳定)状态。
单稳态多谐振荡器将无限期地保持其原始稳定状态,直到收到另一个输入脉冲或触发信号。此时,单稳态多谐振荡器只有一个稳定状态,并响应单个触发输入脉冲经历一个完整的周期。
