OpenCV(二十九)：高通滤波-索贝尔算子

news 2025/11/17 6:07:52

图像处理中的滤波可分为低通滤波（平滑、去噪）和高通滤波（增强细节、检测边缘）。索贝尔（Sobel）算子是图像处理中最常用的高通滤波算子之一，它通过卷积强调灰度变化较大的区域，从而提取图像的边缘特征。

基本原理

概念

高通滤波是一种允许高频信息通过、抑制低频信息的图像滤波操作。

低频：图像中变化缓慢的区域，例如大片的天空、平滑的墙面。
高频：图像中变化剧烈的部分，如边缘、纹理、噪声。

高通滤波通常用于：

边缘检测
纹理增强
图像锐化
特征提取

从空间域角度看，高通滤波就是利用带有正负值的卷积核对图像进行卷积，使灰度变化突出的区域被放大。

卷积核示例

常见高通滤波核包括：

锐化核：0 -1  0-1  5 -10 -1  0拉普拉斯算子：0 -1  0-1  4 -10 -1  0

它们都包含正负系数，使得：

区域灰度变化越大，其卷积结果越大；
平滑区域（低频）结果趋近 0 ，被抑制。

索贝尔算子也属于典型高通滤波，通过一阶微分检测梯度。

索贝尔（Sobel）算子原理

梯度与边缘的关系

图像的边缘对应像素灰度的急剧变化区域，而灰度变化可用**梯度（Gradient）**衡量。

二维图像梯度定义：

Gx = ∂I/∂x   （水平变化）
Gy = ∂I/∂y   （垂直变化）

边缘强度：

G = sqrt(Gx^2 + Gy^2)

索贝尔算子就是通过近似求一阶偏导数，从而检测边缘方向和强度。

数学卷积核

水平 Sobel（检测垂直边缘）

Gx =
[-1  0  +1-2  0  +2-1  0  +1]

为什么能检测垂直边缘？

观察这两个区域：

左侧像素 * (-1 -2 -1)
右侧像素 * (+1 +2 +1)

也就是说：

右侧像素亮、左侧像素暗 → 结果为正（正梯度✔）
左侧像素亮、右侧像素暗 → 结果为负（负梯度✔）
左右差别越大 → 响应越强 → 垂直边缘更明显

垂直 Sobel（检测水平边缘）

Gy =
[-1 -2 -10  0  0+1 +2 +1]

为什么能检测水平边缘？

上方像素与下方像素做加权差分
如果上暗下亮 → Gy 大（正）
如果上亮下暗 → Gy 大（负）

即：

上方像素 * (-1 -2 -1)
下方像素 * (+1 +2 +1)

→ 上下差值越明显，水平边缘越强。

特点

核心思想是一阶微分 + 加权平滑
3x3 卷积能够平滑噪声，比简单的 Roberts、Prewitt 更稳定
对噪声不太敏感，检测边缘效果比 Roberts、Prewitt 更好

为什么 Sobel 算子仍属于高通滤波？

因为：

卷积核系数中有正负符号
使得边缘（高频）响应明显
对低频区域卷积结果趋近于零

换句话说，Sobel = 积分平滑 + 微分增强，是典型高通滤波器。

OpenCV 中 Sobel

OpenCV 使用 cv2.Sobel() 封装卷积操作，可自动计算 Gx 或 Gy。

基本原型：

cv2.Sobel(src, ddepth, dx, dy, ksize=3)

参数说明：

src：输入图像
ddepth：输出图像深度，通常为 cv2.CV_64F 防止溢出
dx、dy：指定求 x 方向或 y 方向的梯度
- dx=1, dy=0 → Gx
- dx=0, dy=1 → Gy
ksize：Sobel 核大小，默认为 3，可以取 1、3、5、7

示例

使用 OpenCV 实现高通滤波与 Sobel 边缘检测。

import cv2
import numpy as np# 读取图像并转灰度
img = cv2.imread("test.jpg")
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)# 1. Sobel X（检测垂直边缘）
sobel_x = cv2.Sobel(gray, cv2.CV_64F, 1, 0, ksize=3)# 2. Sobel Y（检测水平边缘）
sobel_y = cv2.Sobel(gray, cv2.CV_64F, 0, 1, ksize=3)# 3. 计算梯度强度
sobel_mag = cv2.magnitude(sobel_x, sobel_y)# 转换为可视化格式（0-255）
sobel_x = cv2.convertScaleAbs(sobel_x)
sobel_y = cv2.convertScaleAbs(sobel_y)
sobel_mag = cv2.convertScaleAbs(sobel_mag)# 4. 高通滤波（锐化效果）
kernel_hp = np.array([[0, -1, 0],[-1, 5, -1],[0, -1, 0]
])
highpass = cv2.filter2D(gray, -1, kernel_hp)# 显示结果
cv2.imshow("Gray", gray)
cv2.imshow("Sobel X", sobel_x)
cv2.imshow("Sobel Y", sobel_y)
cv2.imshow("Sobel Magnitude", sobel_mag)
cv2.imshow("High-pass Sharpen", highpass)cv2.waitKey(0)
cv2.destroyAllWindows()

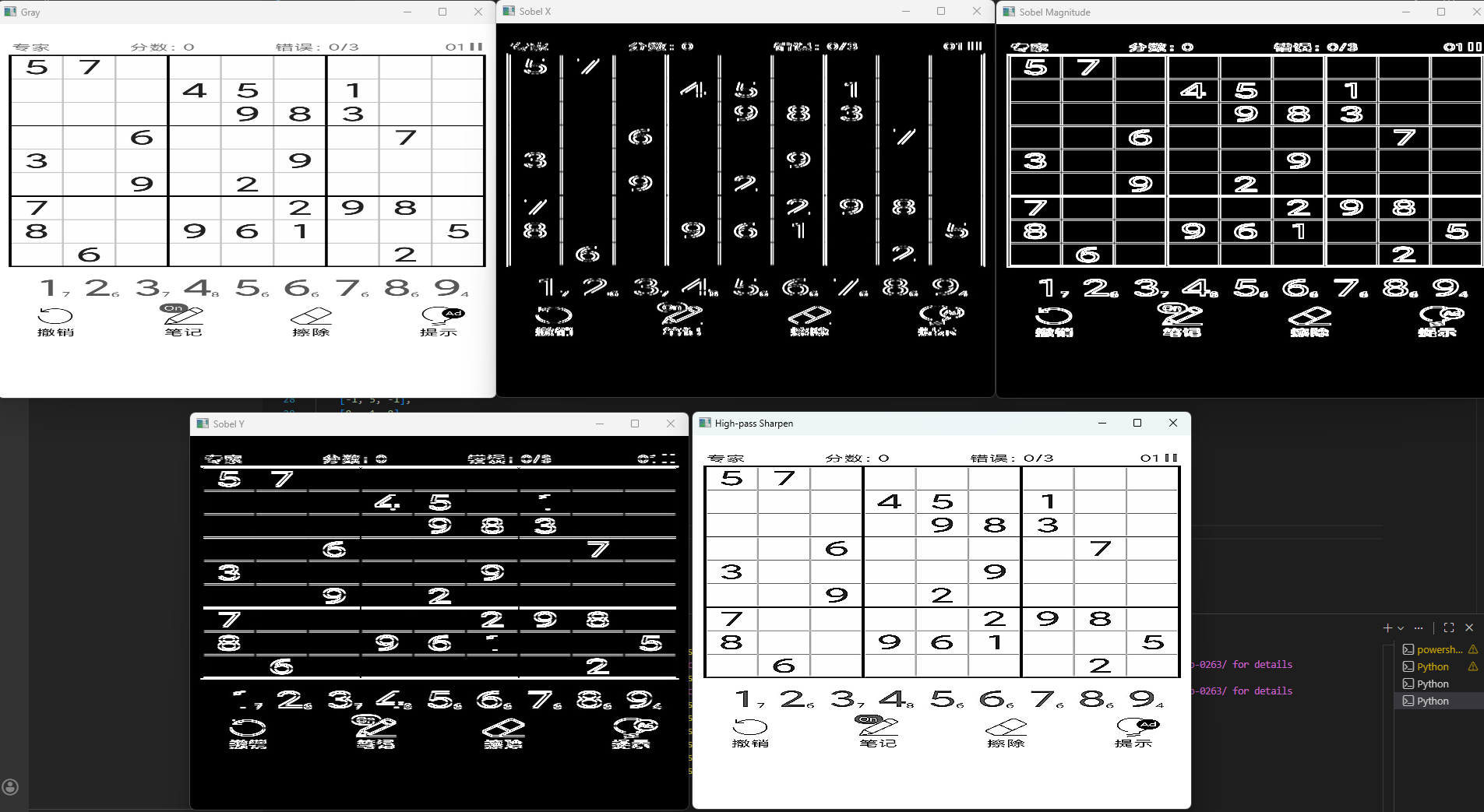

执行效果：

在这里插入图片描述

结果解释：

Sobel X：

强调左右方向灰度变化
垂直边缘清晰可见（如门框、建筑物立柱）

Sobel Y：

强调上下方向灰度变化
水平边缘突显（如桌面边缘）

梯度幅值（Magnitude）：

综合 X、Y，形成最终边缘图
与 Canny 边缘检测相比更原始但控制简单

高通锐化结果：

图像整体更“清晰”
细节增强，但可能引入噪声

索贝尔算子与其他边缘算子的比较

算法	类型	优点	缺点
Roberts	一阶微分	简单、速度快	对噪声敏感、弱平滑
Prewitt	一阶微分	稍优于 Roberts	平滑能力不足
★Sobel	一阶微分 + 平滑	性价比最高、鲁棒性强	不如 Canny 稳定
Laplacian	二阶微分	方向无关、边缘明显	噪声更敏感
Canny	综合方法	效果最好、边缘最清晰	参数较多、计算量大
