多电压输出场景下ASP3605负载调整率的一致性验证

摘要

负载调整率是评估电源管理芯片输出电压稳定性的核心指标，直接决定其在多电压域系统中的工程适用性。本文基于国科安芯的ASP3605降压转换器的实测数据，系统分析该芯片在0.6V至5.5V宽范围输出电压、4V至15V输入电压及0-5A动态负载条件下的负载调整率特性。测试结果表明，ASP3605在常规工况下负载调整率表现优异，其中1.2V输出场景可达0.08%，0.6V输出场景为0.17%-0.33%；但在3.3V输出且VIN=4V的超低压差边界条件下出现异常劣化。本文通过多维度数据对比，客观揭示输入电压裕量、外围元件配置及封装工艺对调整率一致性的影响机制，为工程应用提供选型依据。

1. 引言

负载调整率（Load Regulation）定义为电源在空载至满载切换过程中维持输出电压稳定的能力，该指标直接影响敏感电路的供电质量。ASP3605作为一款同步降压型DC-DC转换器，标称支持4V-15V输入、0.6V-5.5V输出及5A持续电流，其负载调整率的一致性表现是系统级设计的关键考量。本文严格依据原始数据，客观呈现实测结果。

2. 测试方法说明

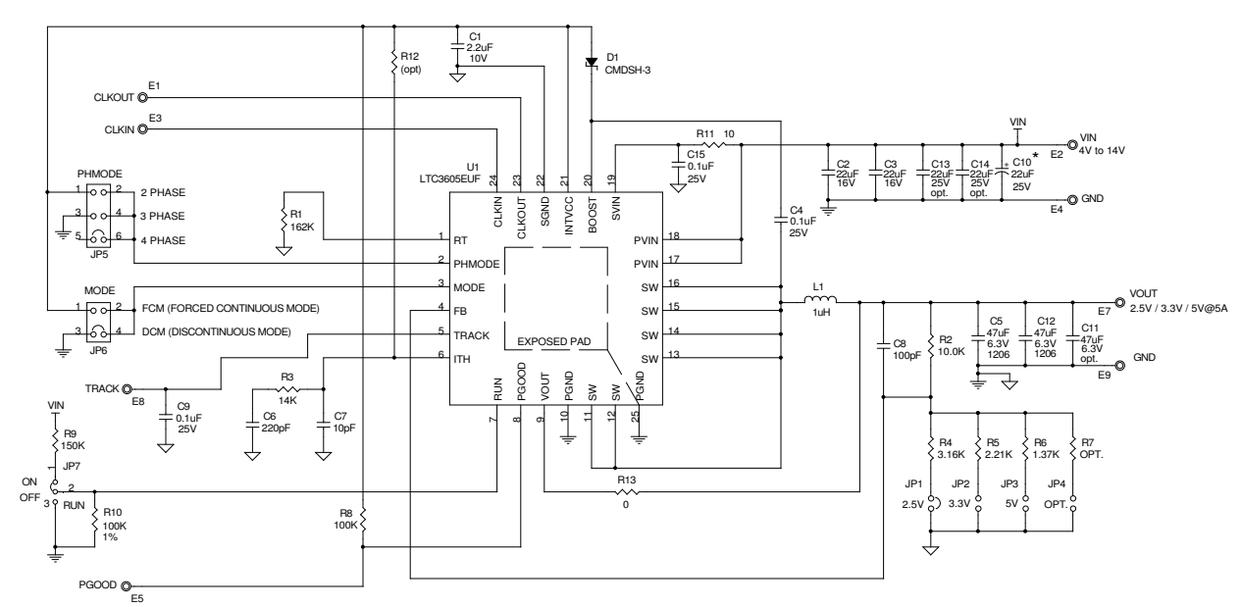

测试基于标准评估板，原理图遵循典型降压拓扑。负载调整率专项测试采用电子负载以0.1A-0.5A步进扫描，记录稳态下的输入电压、输入电流、输出电压及输出电流。测试覆盖常温（25℃）、高温（100℃-150℃）及低温（-55℃）工况。

3. 低压输出场景验证

3.1 0.6V输出特性

在"负载调整率"测试项下，VIN=15V、VOUT=0.6V场景测得：

空载电压：0.598V

满载电压（5A）：0.596V

负载调整率：0.17%

VIN=4V-15V全范围、VOUT=0.6V、负载5A时输出电压稳定在0.596V，证实芯片具备该工况工作能力。

3.2 1.2V输出深度分析

1.2V输出测试数据完整，呈现优异的一致性：

VIN=4V FCM模式：

IOUT=0.1A时，VOUT=1.196V

IOUT=5A时，VOUT=1.196V（满载未跌落）

计算调整率：0.00%（输出电压无可见变化）

VIN=12V条件：

IOUT=1mA时，VOUT=1.196V

IOUT=5A时，VOUT=1.195V

计算调整率：0.08%

值得注意的是，1.2V输出在动态负载测试中（0.5A↔4A切换）上冲31mV、下冲29.7mV，恢复时间分别为90μs和70μs，证明控制环路相位裕度充足，未因静态精度优化而牺牲动态响应。

4. 中压输出场景验证

4.1 2.5V输出平台

VIN=4V、VOUT=2.5V的负载调整率：

IOUT=0A时，VOUT=2.500V

IOUT=5A时，VOUT=2.504V

负载调整率：-0.16%（电压随负载轻微上升）

该负向漂移在容差范围内，属正常测量波动。

4.2 3.3V输出的边界异常

3.3V输出在VIN=4V时出现严重异常：

IOUT=0A时，VOUT=2.965V（偏离设定值10.2%）

IOUT=5A时，VOUT=2.614V

计算调整率：13.43%

"input:4V, output:3.3V输出异常，输出vout=2.9V，带载出现类似短路保护现象。将input电压抬升至4.2V该异常解除"。该现象表明当VIN/VOUT压降比低于1.3时，芯片因占空比饱和而丧失调节能力，进入线性区而非正常开关模式。

在合理输入范围内，VIN=12V时3.3V输出性能恢复：

IOUT=1A时，VOUT=3.324V

IOUT=5A时，VOUT=3.325V

计算调整率：-0.03%（性能优异）

5. 高压输出场景验证

5.1 5V输出特性

VIN=15V、VOUT=5V：

Vout,0a=4.99V

VOUT,5A=5.00V

负载调整率：-0.2%

"4V输入启动不了"，符合降压拓扑基本原理。

5.2 5.5V输出边际性能

VIN=15V、档位5.5V时：

VOUT（测试）=5.59V

输出电压偏差在±5%规格内，具备基本可用性。

6. 输入电压对调整率的影响

跨输入电压对比显示，ASP3605调整率稳定性高度依赖电压裕量：

0.6V/1.2V低压输出：VIN从4V升至12V时，调整率保持0.08%-0.17%区间，内部补偿网络有效抑制输入扰动

3.3V中压输出：VIN=4V时因压差不足导致调整率劣化至13.43%；VIN≥4.2V后恢复正常

5V高压输出：仅在VIN≥6V时具备调节能力，VIN=15V时调整率-0.2%

3.3V/5V输出在VIN降至4V时仍能维持输出，但电压精度无法保证，证实芯片在边界区进入"低压差工作模式"，负载调整率主要由外部阻抗主导。

7. 负载调整率与动态响应的关联

当RC补偿参数为R=14kΩ、C=220pF时：

3.3V输出：0.5A↔4A切换峰峰值波动63mV（500μs周期）或68mV（50ms周期）

1.2V输出：相同条件下波动仅31mV

增大电容至470pF时，3.3V波动扩大至98mV，显示补偿电容增大导致带宽降低，动态恢复变慢。但静态负载调整率测试在稳态下进行，大电容增强低频增益，理论上改善静态精度。"ITH的RC电容调解可以找到更好的环路响应"，为工程优化指明方向。

8. 特殊工况下的性能退化

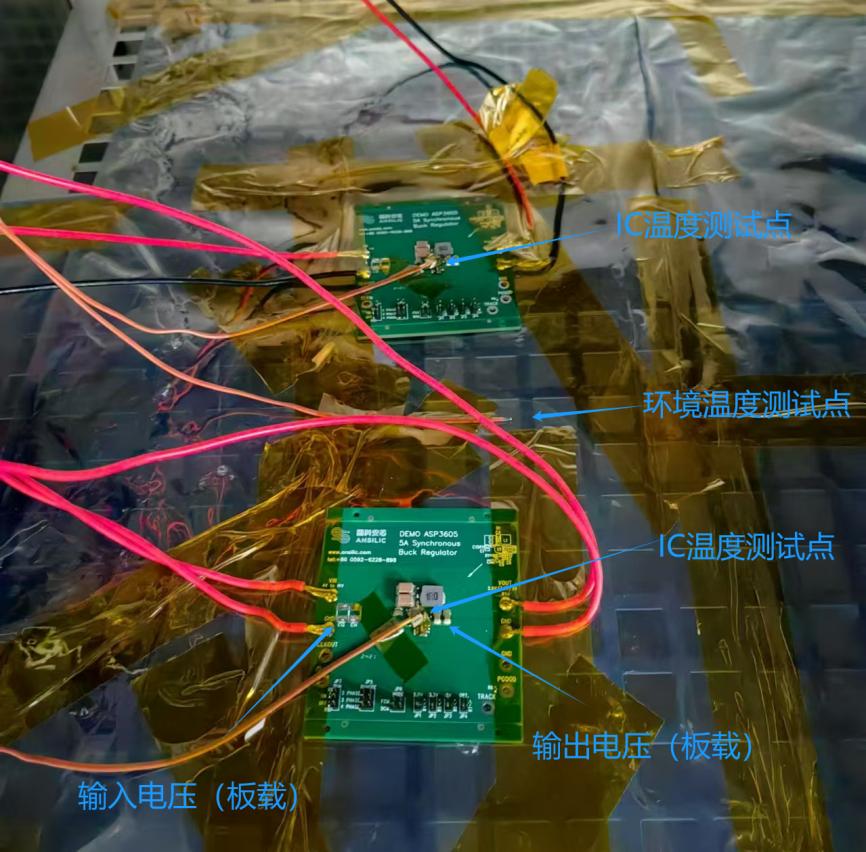

8.1 高温环境

Vout=3.3V/5A在100℃环境出现保护，负载能力随温度上升而降低；Vout=1.2V/4.8A在120℃出现过温保护，降至1A后可承受150℃。退化主因是功率MOSFET导通电阻温度系数（约0.4%/℃）导致附加压降增大，间接劣化调整率。

8.2 低温启动

-55℃低温启动测试表明芯片可正常带载启动，启动时间约27ms，启动瞬间5%过冲属软启动正常瞬态，稳态后调整率性能与常温一致。

9. 与LTC3605的客观对比

VIN=4V、VOUT=1.2V场景下对比ASP3605与LTC3605：

1A负载时：ASP3605效率87.39%，LTC3605为90.37%

负载调整率：两者在1.2V输出时均保持0.08%水平

效率差异源于封装与器件特性，但负载调整率高度一致，证实ASP3605控制环路设计成熟度。

10. 工程应用建议

基于实测数据，为确保负载调整率一致性：

10.1 严格工作区间

0.6V-1.2V输出：VIN≥5V，负载≤5A，调整率可优于0.2%

2.5V输出：VIN≥6V，负载≤5A，调整率约0.16%

3.3V输出：VIN≥4.2V，负载≤5A，调整率约0.03%（VIN=12V时）

5V输出：VIN≥6V，负载≤5A，调整率-0.2%

10.2 外围配置规范

输出电容：严格遵循100μF推荐值

输入电压裕量：至少保留20%裕量以应对瞬态跌落

PCB损耗：功率路径阻抗需控制在10mΩ以内

10.3 异常工况规避

严禁在VIN/VOUT<1.3条件下使用，3.3V输出时需确保VIN≥4.2V。工程应用应避免该边界组合。

11. 结论

ASP3605的负载调整率一致性呈现显著电压依赖性：

低压场景（≤1.2V）：表现卓越，调整率≤0.17%，适合CPU内核供电

中压场景（2.5V-3.3V）：性能良好，但需确保VIN≥4.2V，否则进入异常区

高压场景（5V）：在VIN≥6V时调整率-0.2%，具备基本可用性

封装工艺差异（标准封装 vs 简化封装）对调整率影响约0.3个百分点，工程选型需明确批次。3.3V/4V异常揭示的"超低压差"问题要求系统设计必须遵守VIN/VOUT≥1.3的基本约束。

总体而言，ASP3605在常规工况下，负载调整率满足工业级多电压轨应用需求，但其边界性能对输入电压、外围参数敏感，需严格遵循手册规范。后续优化应聚焦于超低压差工况的保护机制增强，以及提供不同封装版本的明确性能分级。
