天线类型和指标介绍

一、常见天线类型的对比

在无线通信系统中，天线作为射频（RF）层的关键组件，负责能量转换和电磁波的收发，其性能直接决定了通信质量。下面我将带你深入了解天线的基本原理，并梳理常见的天线类型及其适用场景。

天线大类	具体类型	核心特点	典型应用场景
线天线	偶极天线（Dipole）	结构对称，经典的全向天线-1	FM收音机、手持对讲机-1
	单极天线（Monopole）	需要接地平面，体积相对小巧-1	手机、Wi-Fi路由器-1
	环形天线（Loop）	尺寸可大可小，可用于磁耦合通信-1	AM收音机、RFID标签-1
口径天线	喇叭天线（Horn）	高增益、定向性好，结构简单-1-6	雷达系统、抛物面天线的馈源-1
	抛物面天线（Parabolic）	极高增益，像一口“大锅”-1	卫星通信、射电望远镜-1
平面与集成天线	微带贴片天线（Microstrip/Patch）	低剖面，易于集成，可批量生产-1-6	GPS模块、无人机、现代手机-1-6
	芯片天线（Chip）	超小型化，适合空间极度受限的设备-7-8	蓝牙耳机、智能手表等小型IoT设备-7-8
	倒F天线（PIFA）	带宽较好，可隐藏在设备外壳内-1	智能手机、平板电脑-1
阵列天线	相控阵天线（Phased Array）	无需机械转动即可电子扫描波束，速度快-1-6	先进雷达、5G基站-1-6
	八木天线（Yagi-Uda）	结构简单，增益较高，方向性强-1	屋顶电视接收、远距离短波通信-1

二、理解关键性能参数

在选择和评估天线时，你需要关注以下几个核心参数：

• 方向图：描述了天线辐射能量在空间中的分布形状。主要分为全向天线（水平面360度均匀辐射）和定向天线（将能量聚焦在特定方向）。
• 增益：衡量天线将能量集中到特定方向的能力。增益越高，信号传得越远，但覆盖的角度也越窄。单位通常是dBi。
• 阻抗：最常见的标准阻抗是50欧姆。确保天线的输入阻抗与连接的射频馈线（如 coaxial cable）阻抗匹配，可以有效传输能量，减少信号反射。
• 带宽：指天线能有效工作的频率范围。它决定了这款天线是否支持你的设备需要工作的所有频段。
• 电压驻波比：这是一个反映天线与馈线匹配程度的关键指标。VSWR值越接近1:1，说明匹配越好，能量传输效率越高。

三、天线核心指标

天线指标是描述其电气性能的“语言”。要深入理解，可以将天线类比为一个光学系统（如手电筒或探照灯），这样会更加直观。

1. 频率与带宽 - “工作频道”

 工作频率：天线只能在特定的谐振频率点或频段内高效工作。这就像收音机必须调到正确的频率才能收听电台。

带宽：指天线性能（如VSWR、增益）在可接受范围内的工作频率范围。

• 相对带宽 = (带宽 / 中心频率) × 100%。这是一个更通用的衡量标准。

• 关键点：天线的带宽决定了它能支持哪些通信标准。例如，一个4G天线需要覆盖多个频段（如700MHz, 1800MHz, 2600MHz），其带宽必须足够宽。

2. 电压驻波比 - “能量传输效率”

 定义：衡量天线与馈线（如50欧姆同轴电缆）之间的阻抗匹配程度。

物理意义：当阻抗不匹配时，部分能量会被反射回来，与前进的波形成“驻波”。VSWR就是描述这种驻波波峰与波谷的比值。

数值解读：

• 理想值：1:1 - 完全匹配，无反射，能量100%传输。

• 优秀值：< 1.5:1 - 在绝大多数应用中表现优异。

• 可接受值：< 2:1 - 在多数消费电子中是可接受的。

• 临界值：> 2:1 - 反射能量过大，可能导致功放损坏或通信距离急剧下降。

• 深入理解：VSWR是最基础、最关键的指标。在调试天线时，优化VSWR曲线是第一步。

3. 方向图 - “能量辐射的形状”

 定义：一个三维的图形，描述了天线辐射或接收电磁波在空间各个方向上的强度分布。

主要类型：

• 全向天线：在某个平面（通常是水平面）上360度均匀辐射。形状像一个面包圈。

 应用：需要覆盖周围所有方向的场景，如Wi-Fi路由器、FM广播塔、手持对讲机。

• 定向天线：将能量集中在一个或几个特定方向上辐射。形状像一个手电筒的光束。

 应用：点对点通信、卫星接收、雷达。它能实现更远的距离和更强的抗干扰能力。

 关键概念：

• 主瓣：能量最集中的方向。

• 旁瓣：主瓣之外不希望出现的辐射瓣。旁瓣越小越好，代表能量更集中。

• 前后比：主瓣与后瓣（与主瓣相差180度的方向）的增益比值。前后比越高，天线抗后向干扰的能力越强。

4. 增益 - “能量集中的程度”

 定义：在输入功率相同的条件下，天线在最大辐射方向上的辐射强度与一个理想无耗全向天线（点源） 的辐射强度的比值。单位是 dBi。

核心理解：

•  增益不是放大：天线是无源器件，不能放大信号。增益是通过“牺牲”其他方向的辐射能量，来“集中”增强某个方向的能量。

• 增益与方向图的关系：增益和方向图是同一事物的两种表述。高增益天线必然有尖锐的主瓣和窄的波束宽度。

• 类比：一个低增益全向天线像一个不加灯罩的灯泡，向四周均匀发光；一个高增益定向天线像一个带反光罩的手电筒，把光集中到一个方向，从而照得更远。

5. 极化 - “电磁波振动的方向”

 定义：指电磁波中电场矢量的振动方向。

常见类型：

• 线极化：水平极化、垂直极化。

• 圆极化：左旋圆极化、右旋圆极化。

 深入理解：

 极化匹配：发射天线和接收天线的极化方式必须一致，否则会产生极化损耗（最高可达3dB，即损失一半功率）。

 应用场景：

• 垂直极化：常用于地面移动通信（如手机、对讲机），因为设备通常垂直握持。

• 水平极化：常用于电视广播，以减少来自垂直极化源（如汽车点火）的干扰。

• 圆极化：广泛应用于卫星通信和GPS，因为能克服发射与接收端相对位置变化（如飞机翻滚、卫星旋转）引起的极化失配问题。

6. 输入阻抗 - “电气接口标准”

 定义：天线在其输入端口处呈现的阻抗。

标准：在绝大多数射频系统中，标准阻抗是 50欧姆。广播系统有时会使用75欧姆。

关键点：必须确保天线、馈线和射频前端电路的阻抗都是50欧姆，以实现高效的功率传输（即低VSWR）。

四、系统化天线选型指南

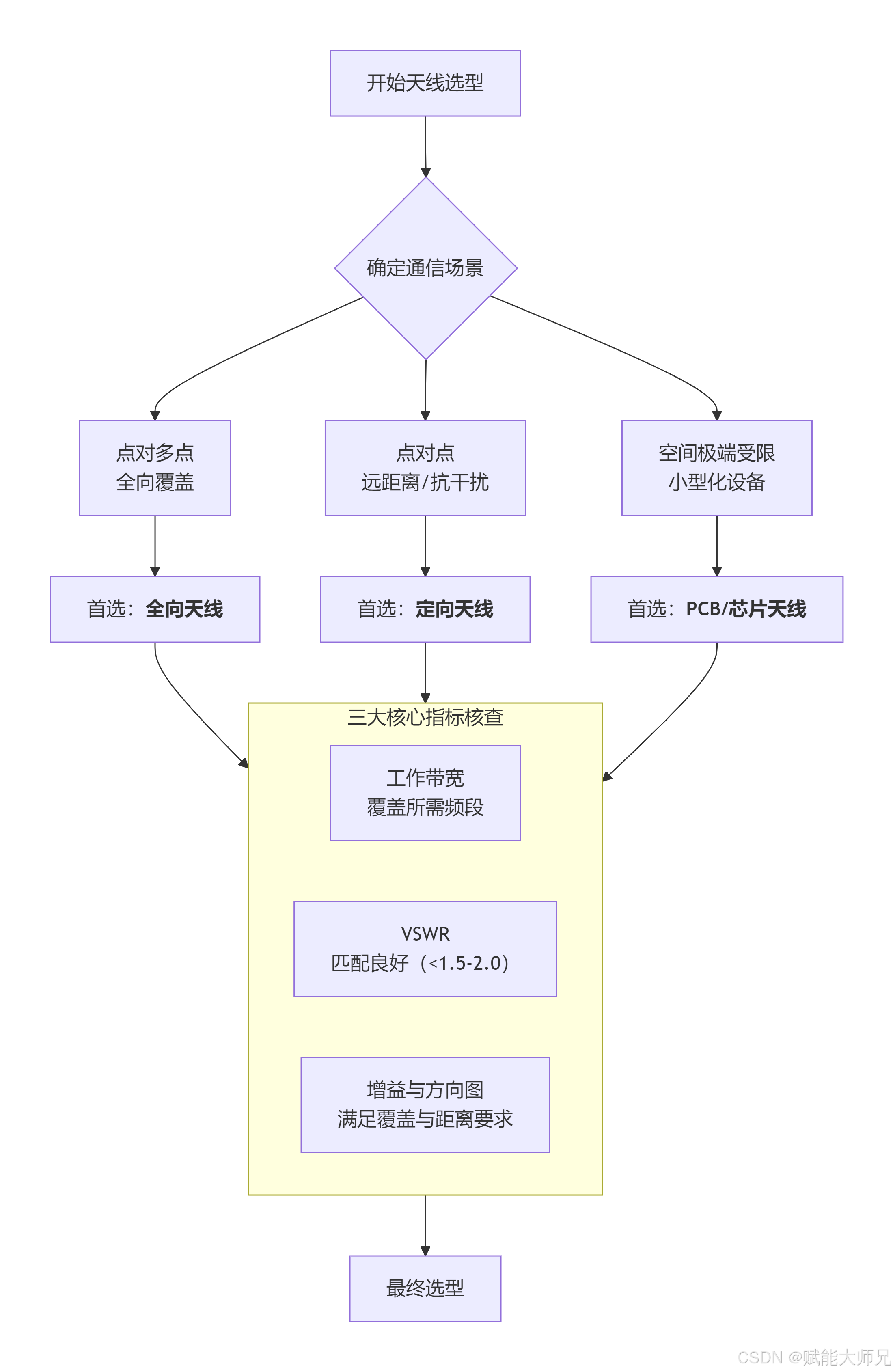

选型不是一个孤立的参数对比，而是一个基于系统需求的权衡过程。下图清晰地展示了这一决策流程：

遵循上述流程，你可以筛选出合适的天线大类。接下来，需要结合具体的工程约束，做出最终决策。

第二步：权衡工程约束

  物理尺寸与结构：

限制：天线的物理尺寸通常与其工作波长（λ）相关。频率越低（波长越长），天线尺寸越大。这是无法逾越的物理规律。

选择：

• 外置天线：性能通常更好，如鞭状天线、吸盘天线。

• 内置天线：节省空间，外观整洁，如PIFA、微带贴片、陶瓷芯片天线。需要对设备和PCB布局进行精心的射频设计。

  成本与产量：

• 标准胶棒天线：成本最低，适用于消费级产品。

• PCB天线：几乎零成本，但设计一旦固定不可更改，性能依赖于PCB板材和叠层设计。

• 芯片天线：成本较高，但节省空间，性能由厂商保证，适合大规模生产。

  环境与可靠性：

 考虑温度、湿度、振动、紫外线等环境因素。户外设备需要选择具有耐候性材料（如UV-resistant塑料）的天线。

五、典型场景与天线类型对应

 Wi-Fi/蓝牙路由器：通常使用全向天线（如单极天线），以实现360度覆盖。高端路由器可能使用定向阵列天线以实现波束成形。

无人机/FPV图传：视频传输需要高带宽和稳定性，常使用定向天线（如平板天线、八木天线）于地面站，无人机端使用小型化全向天线。

GPS/北斗导航：由于卫星信号微弱且卫星在不断运动，必须使用圆极化天线（通常是陶瓷贴片天线）。

4G/5G蜂窝基站：大规模相控阵天线是核心，通过电子控制波束来动态跟踪用户。

小型IoT设备：PCB天线、芯片天线是主流选择，在成本、尺寸和性能间取得平衡。
