GAMES101-现代计算机图形学入门(六)——Cameras、Lenses、Light Fields、Color and Perception
写在前面：
写本系列(自用)的目的是回顾已经学过的知识、记录新学习的知识或是记录心得理解，方便自己以后快速复习，减少遗忘。课程是b站GAMES101-现代计算机图形学入门-闫令琪。
九、Cameras、Lenses、Light Fields
1、成像
之前提到的成像方式有两种，光栅化成像和光线追踪成像。这两种方式都是一种合成的方式。

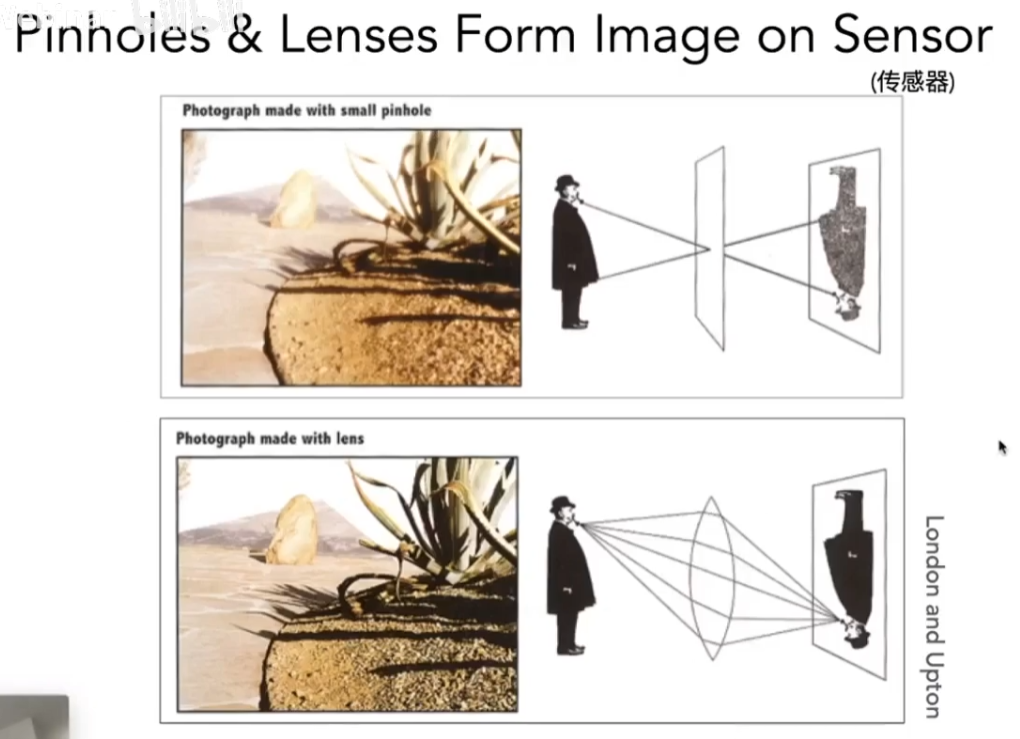

最简单的成像方式就是捕捉Capture，摄像机拍照就是一种捕捉方式。常见的相机有小孔成像的相机和透镜的相机。

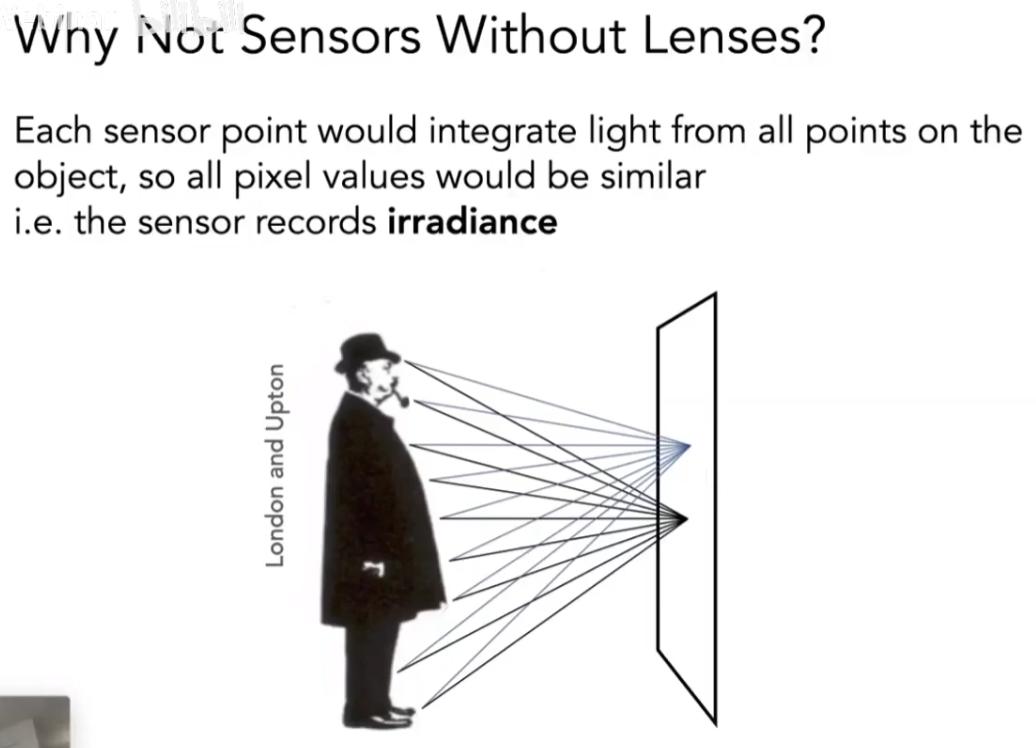

对于传感器而言，任何一个点记录的都是一个irradiance。如果没有小孔或者透镜，那么任意一个点都能接受来自四面八方的光，看到的就是糊的。
2、针孔相机Pinhole Image Formation
(1)Field of View视场

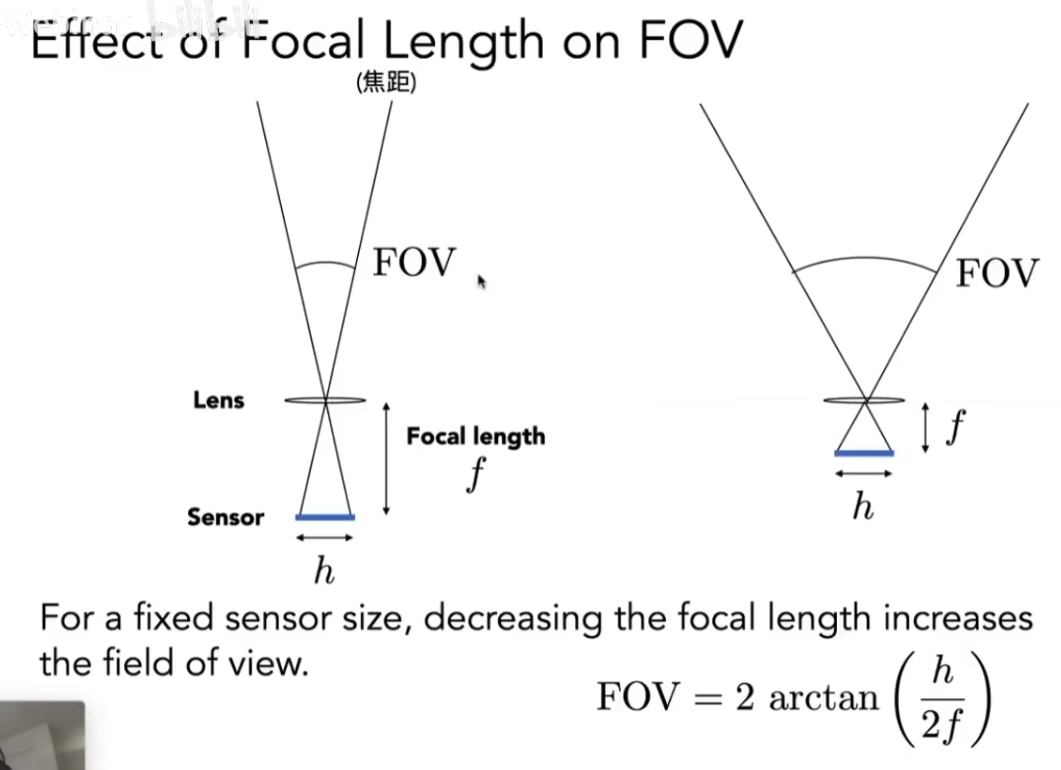

视场的意思就是能看到多大的范围。以针孔摄像机为例，我们传感器的长h（一般称为高度），传感器到针孔的距离为焦距f。利用相似三角形的原理，就可以得到视场的范围。也可以发现，相同h，f越小，视场范围越大。

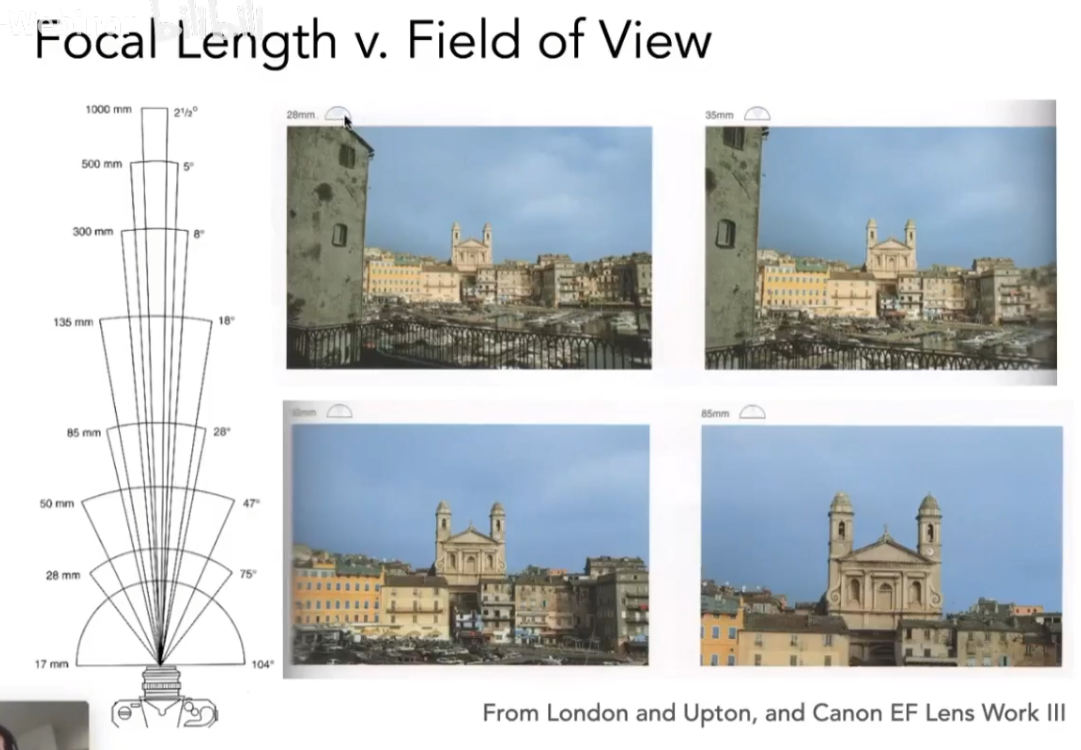

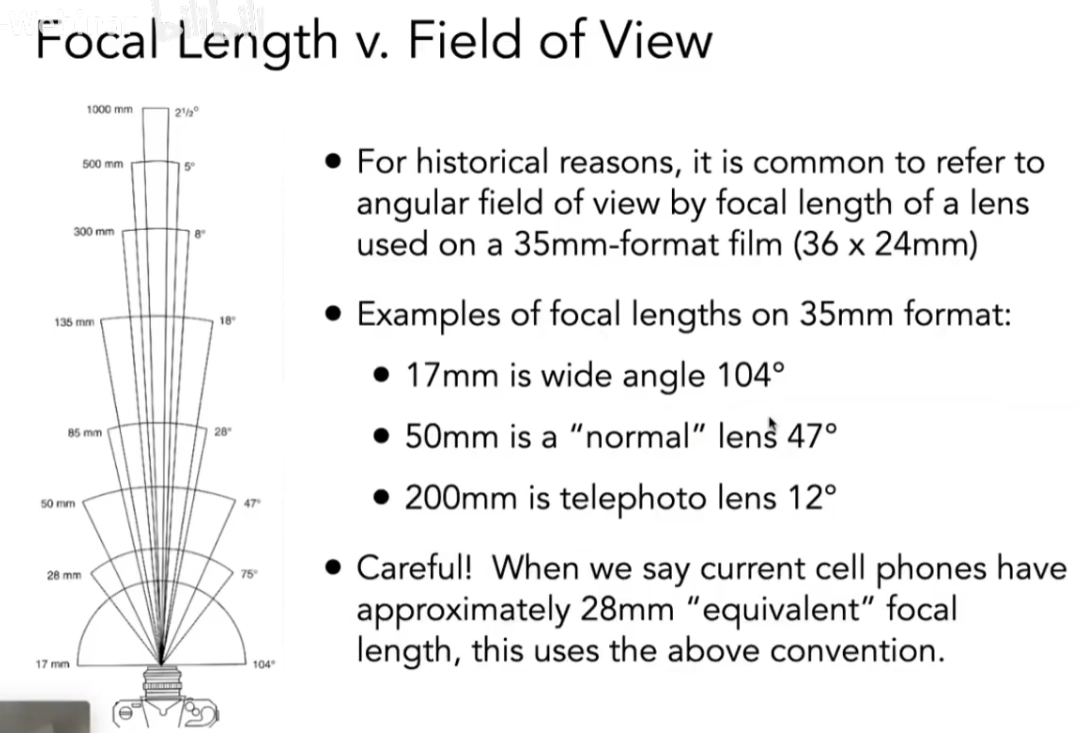

不同的视场会得到不同的拍照结果。由于视场同时受传感器大小和焦距影响，因此人们定义视场都是以35mm胶片(传感器大小固定)为基准的。

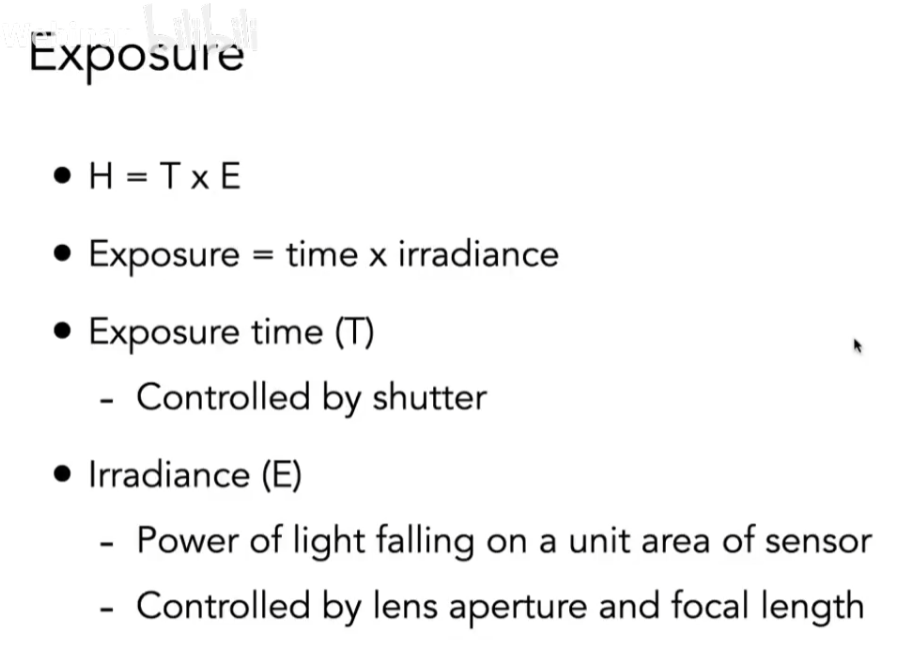

(2)Exposure曝光
T：进来多长时间，E：进来多少光，H：曝光度

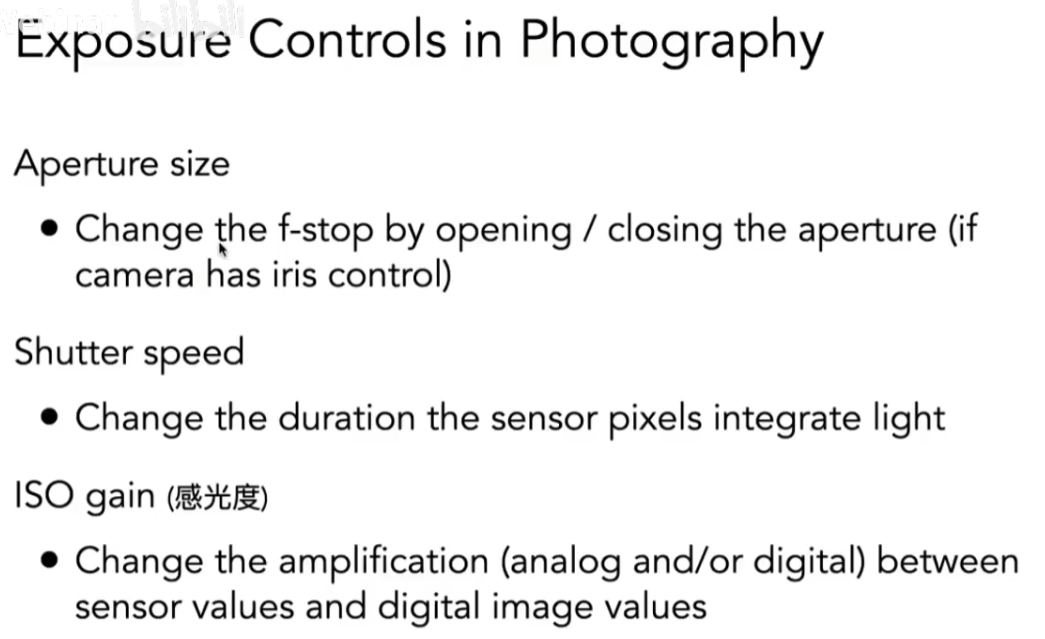

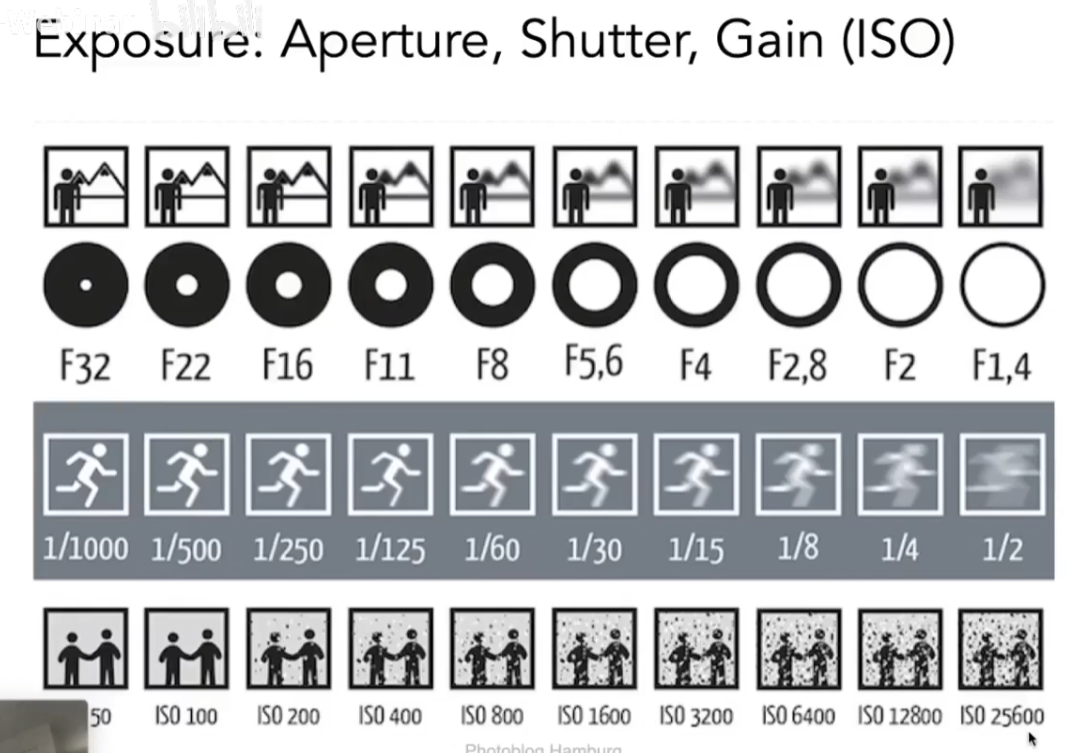

影响曝光的因素：光圈大小、快门速度、感光度（ISO增益，简单理解为后处理，将最后接收到的能量乘以某个数）
改变不同属性造成的影响：

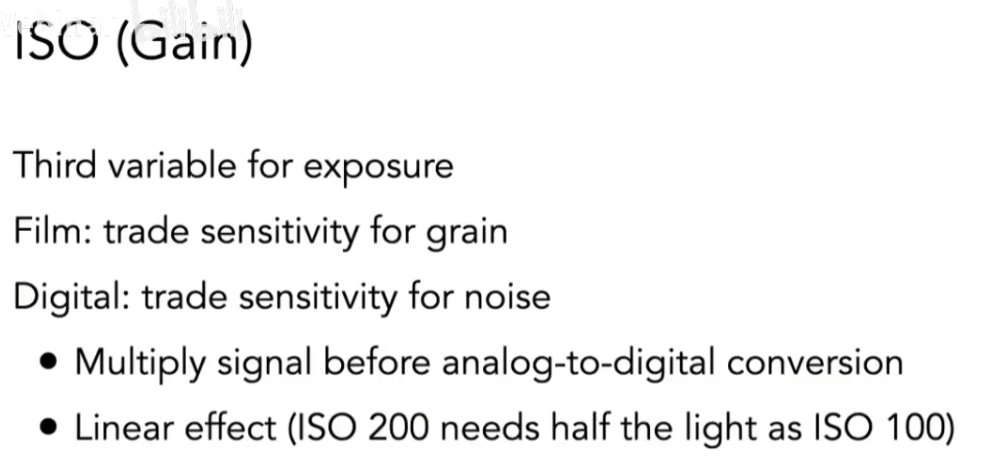

①IOS（Gain）

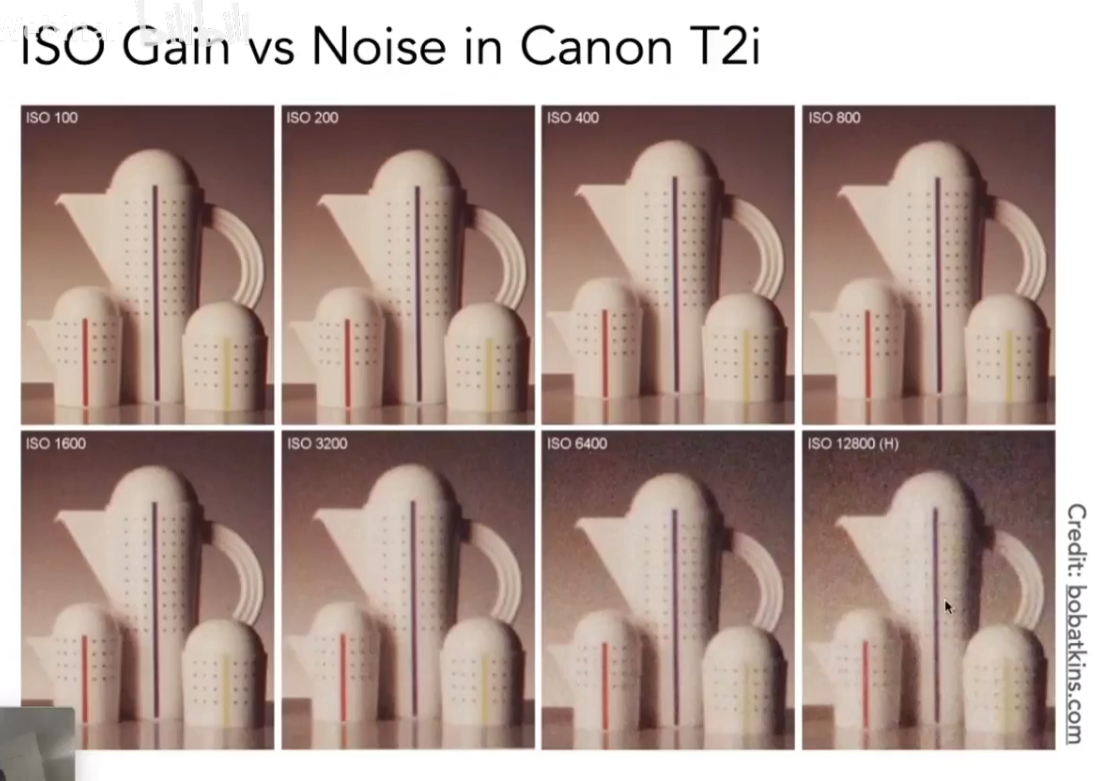

ISO能提高曝光度，但ISO过大时很容易出现噪点。
②光圈

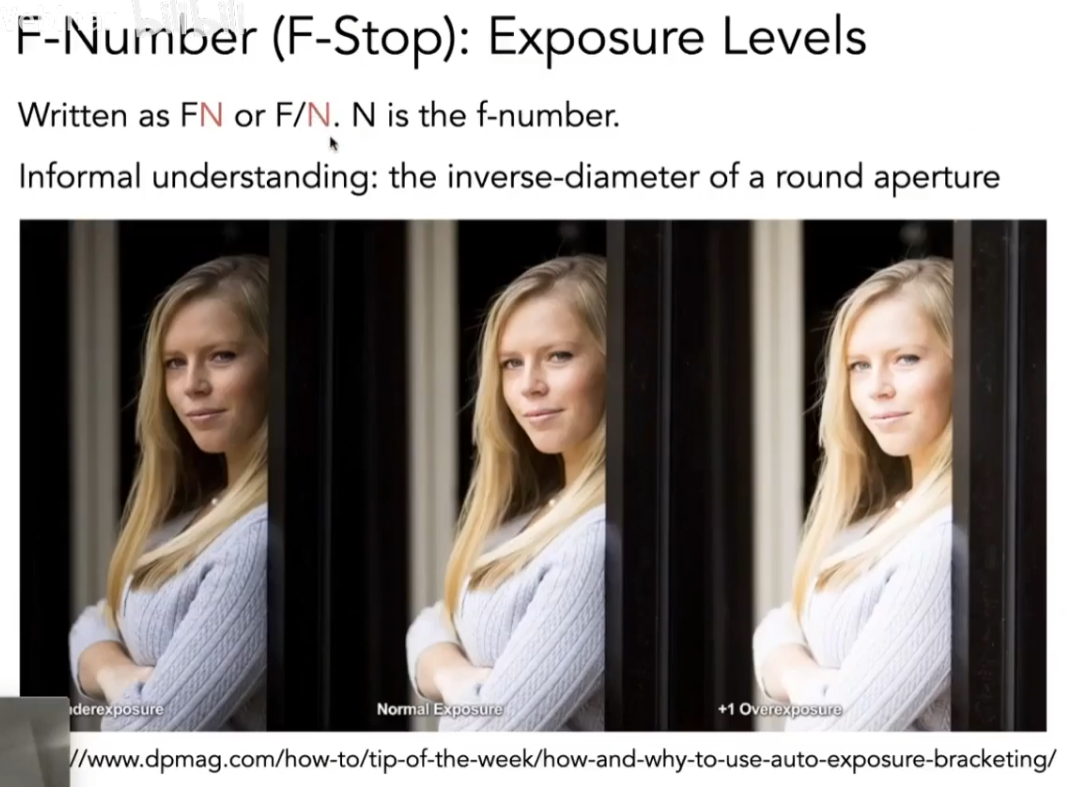

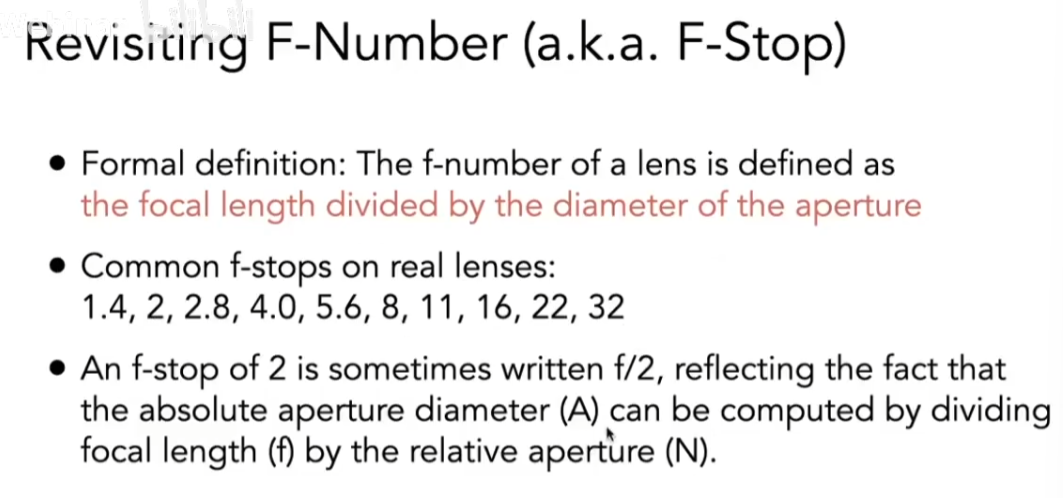

F数是焦距/光圈直径。
③快门

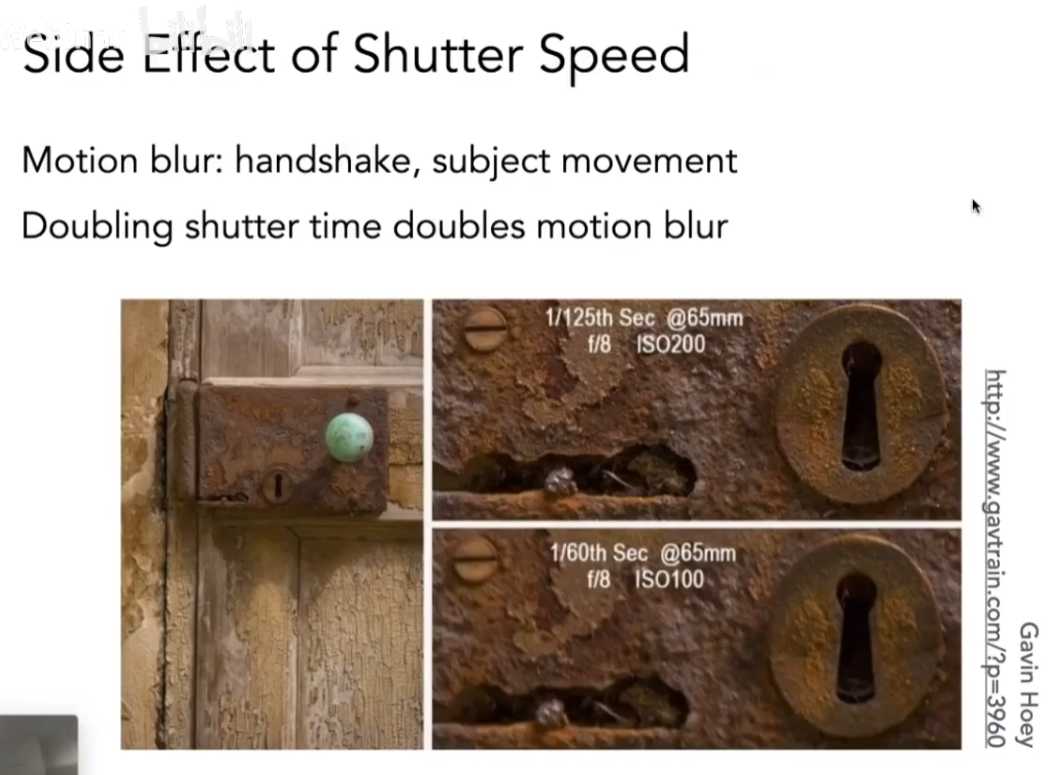

快门开启时间长，会出现运动模糊，曝光度会提高。
但运动模糊也不一定是坏事，某些情况下，运动模糊可以表达物体运动的很快。
相机快门是不可能瞬间打开的，它有一个打开的过程，当物体运动的速度大于或者等于快门打开的速度，就会出现Rolling shutter问题。对于超级高速的物体比如螺旋桨，就会造成扭曲。
3、薄透镜Thin Lens Approximation

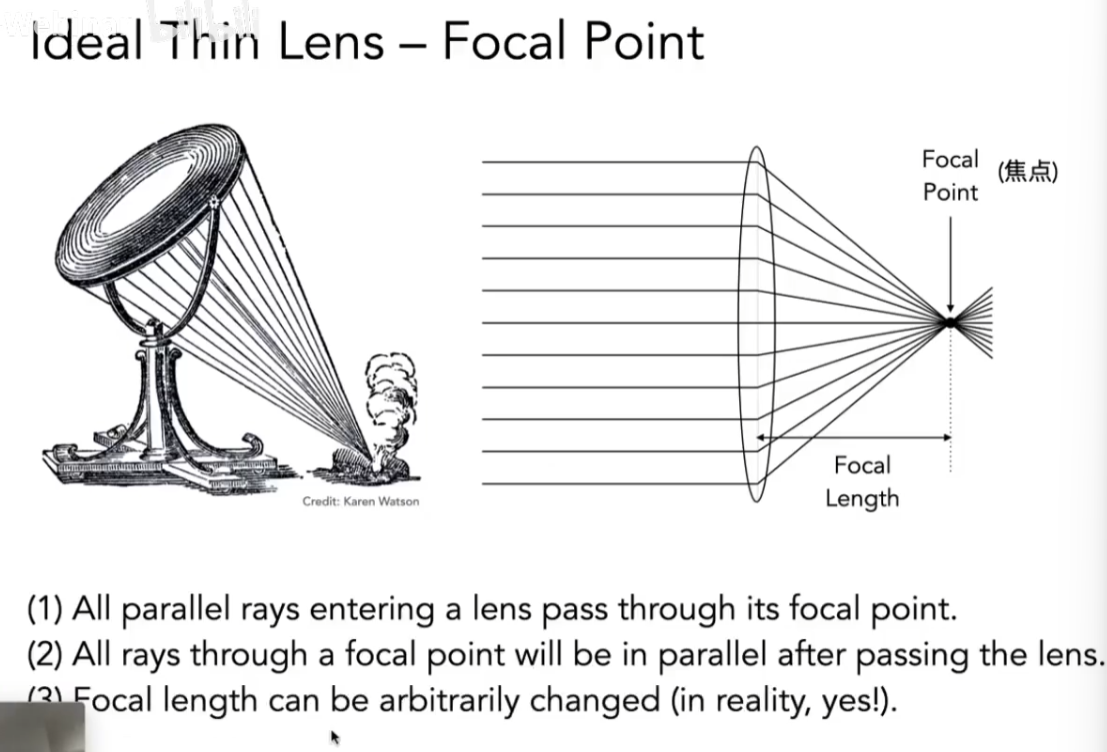

对于理想的透镜，平行光穿过透镜，一定会被反射到一个点上去，这个点就是焦点，焦点到透镜的距离称为焦距。我们知道，光线具有可逆性，因此过焦点的光线穿过透镜一定会变为平行光。我们假设透镜的焦距可以随意调节。

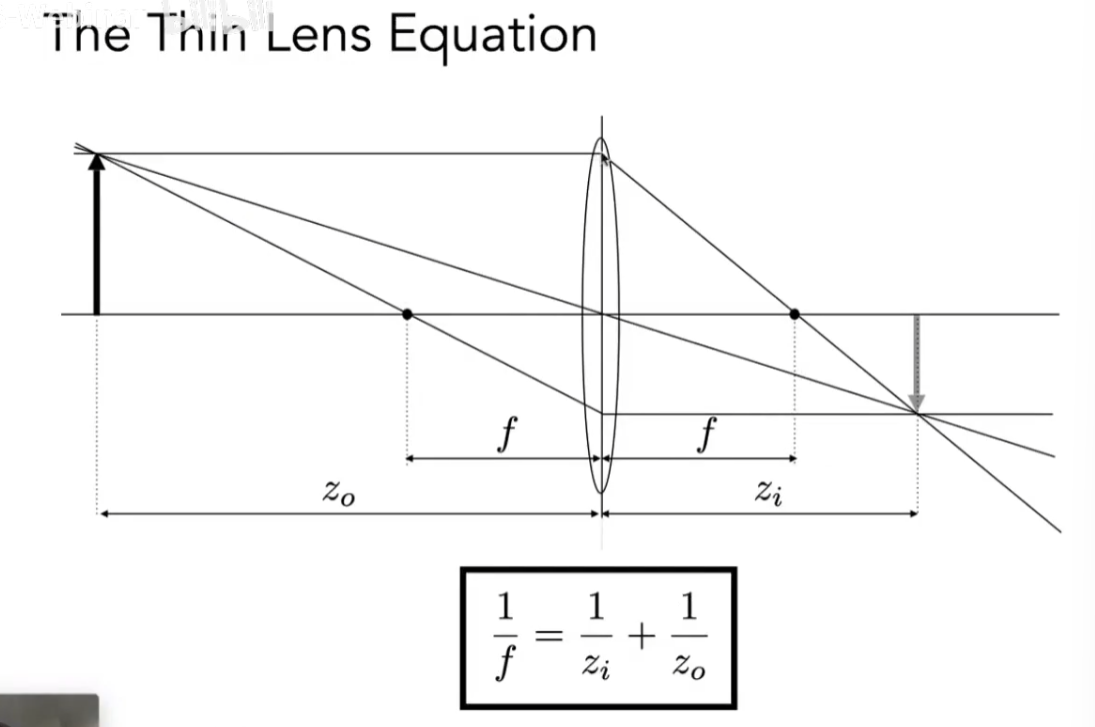

此外，透镜还有一些物理性质。例如过透镜中心的光的方向一定不会改变。物距为z0，像距为zi，焦距为f，满足如下薄透镜公式：
(1)Defocus Blur

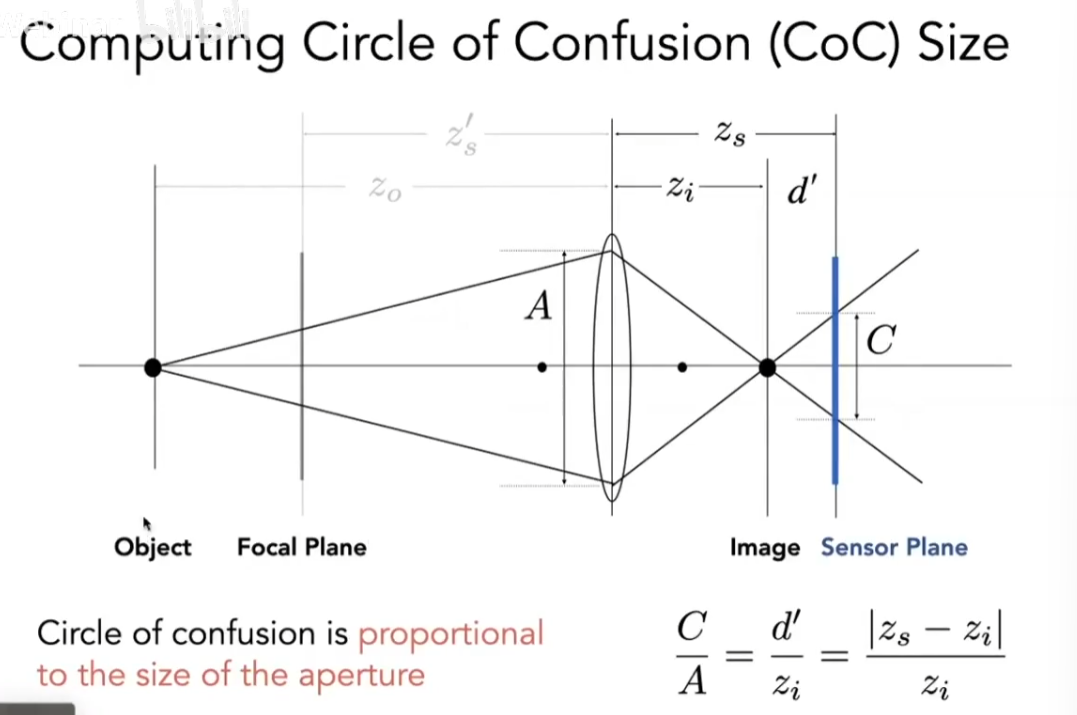

Coc弥散圈指的是，假如你有一个平面Focal Plane，这个平面上的点通过透镜都会到成像平面上（最锐利的那个平面）。如果物体不在Focal Plane上，一个点穿过透镜变成了一个圆，就会出现模糊。并且这个模糊程度和透镜本身的大小成正比。
之前提到，光圈的F数是焦距/光圈直径。结合以上公式可以得到，Coc与f数成正比，那么假如我们想拍不模糊的图像，就要用小光圈。
①Ray Tracing Idel Thin Lenses
我们知道光线如何和薄透镜作用，那么我们就可以用模拟透镜来渲染。首先定义成像平面大小，透镜的焦距，光圈大小。然后定义透镜离场景中需要拍摄的平面有多远（物距z0），这样，根据透镜公式，就可以知道相距zi。
我们在Sensor成像平面上选一个点，透镜上选一个点，给这两个点连线。这样，我们就会知道这条光线会打到哪个点。算出这条线的radiance，记到初始点上即可。

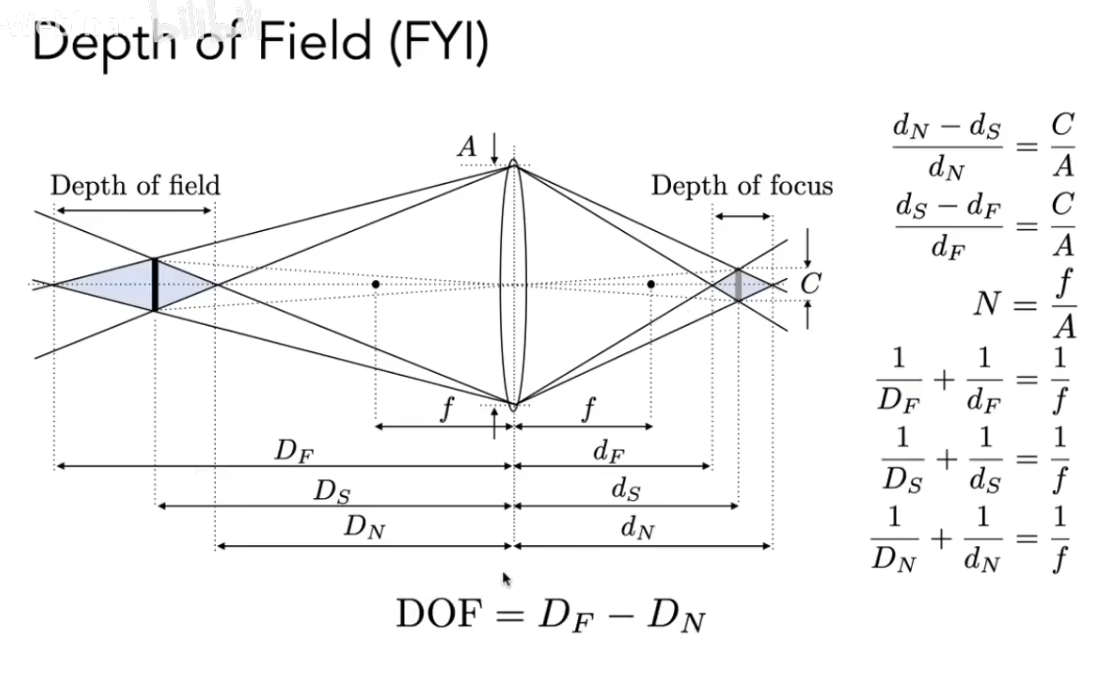

②景深Depth of Field
景深指的是，在场景中存在一段深度，这段深度经过透镜之后的Coc是足够小的。
4、Light Field/Lumigraph光场
(1)全光函数

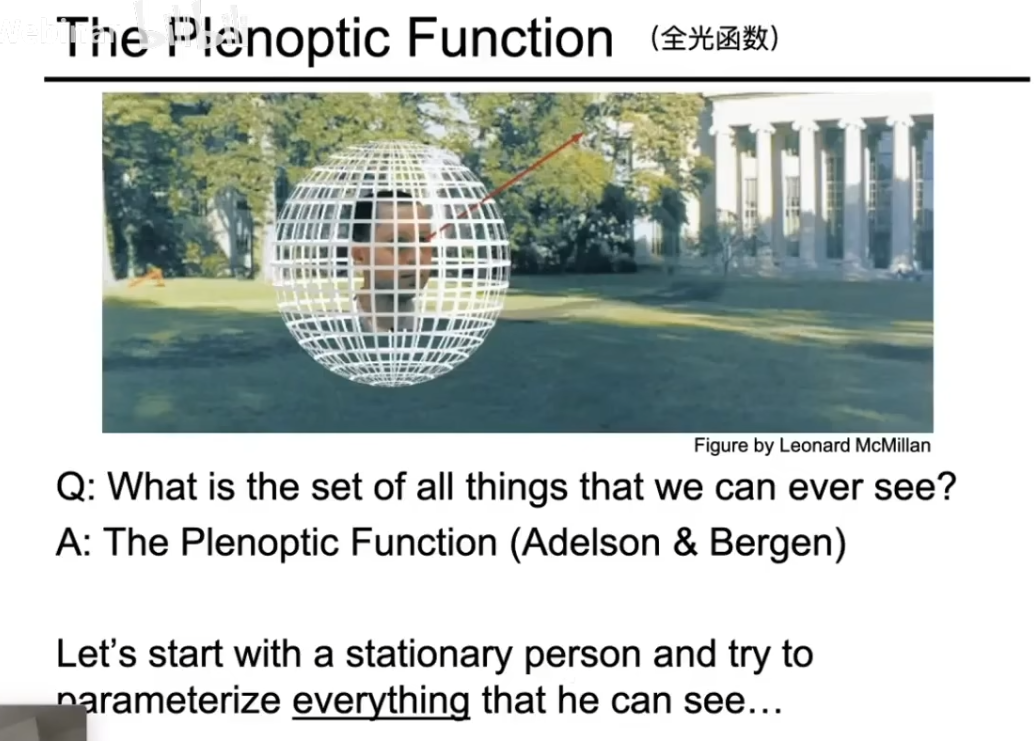

"全光函数" 是一个在计算机视觉和图形学中用来描述"一个人在任何位置、任何时间、从任何方向所能看到的所有光线"的数学模型。
我们可以逐步定义这个函数。首先是θ和Φ，它们可以定义任何一个方向，表示我们在这个方向上能看到什么值。λ代表的是在这个方向上对应波长的光，这就让我们能看到彩色的世界了。t代表时间，不同时间看到的东西是有变化的。Vx，Vy，Vz是我们的位置，这就类似于一个全息世界，我们可以在全息世界里移动。
(2)光场

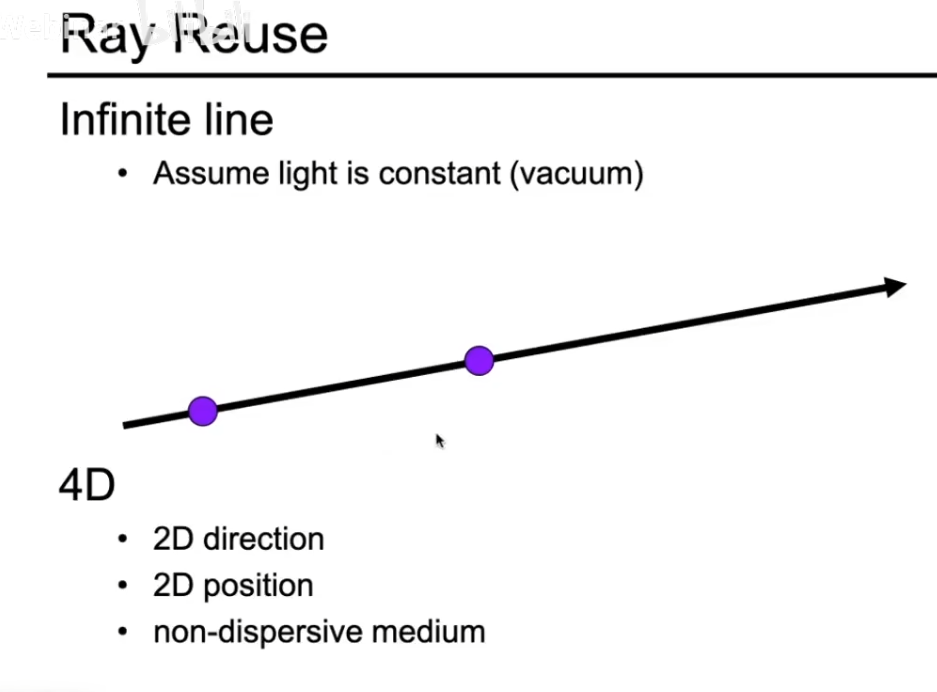

接下来就可以定义光场。在定义光场前，先定义光线。两个点可以定义一条光线，光线定义如下：

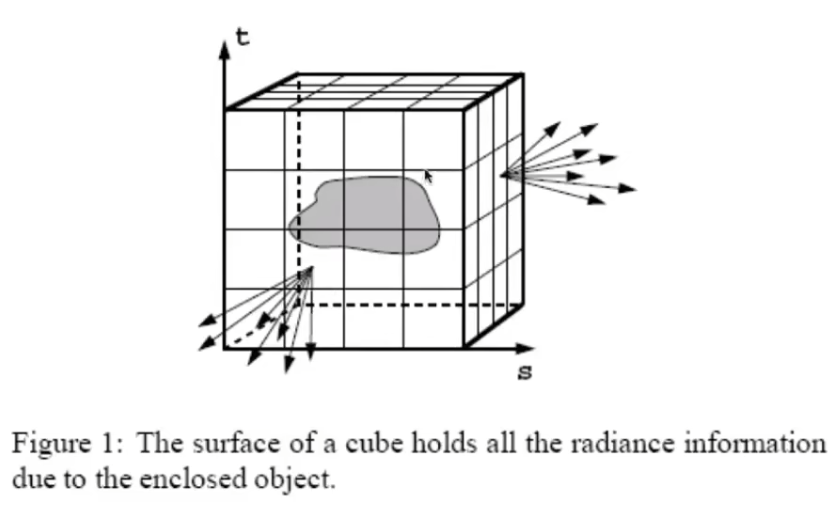

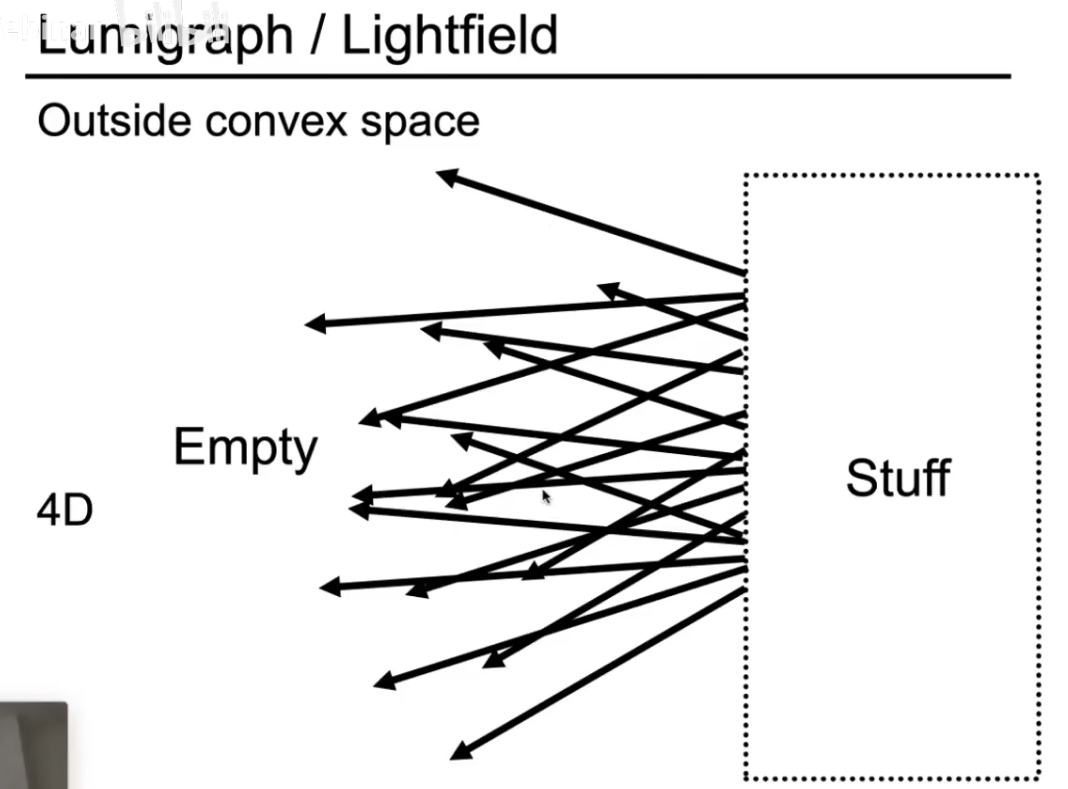

如果我们希望定义一个物体的表面，可以将这个物体放在盒子里。可以将这个问题转化为描述这个物体能被看到的所有情况：这个物体在它的包围盒上，它在任何一个位置，往任何一个方向过去的光线。把这些信息记录起来，就是光场。光场就是在任何一个位置，往任何一个方向去的光的强度。光场只是全光函数的一小部分：二维的位置，二维的方向。
光场的好处：可以给我们任意一个观测的方向能看到的结果。
当然，更简单的是，我们不需要知道这个物体是什么，只需要知道它的包围盒。想象一下你要记录一个场景，传统的方法是拍一张照片（2D），或者创建一个3D模型。但光场采用了一种不同的、更直接的思想：我们不需要知道物体“是什么”，我们只需要记录所有可能到达观察者眼睛的“光线”。只要我拥有了所有光线的信息，我就能通过重组这些光线，来模拟出从任意视角观看这个场景的效果。这就是光场技术的精髓。

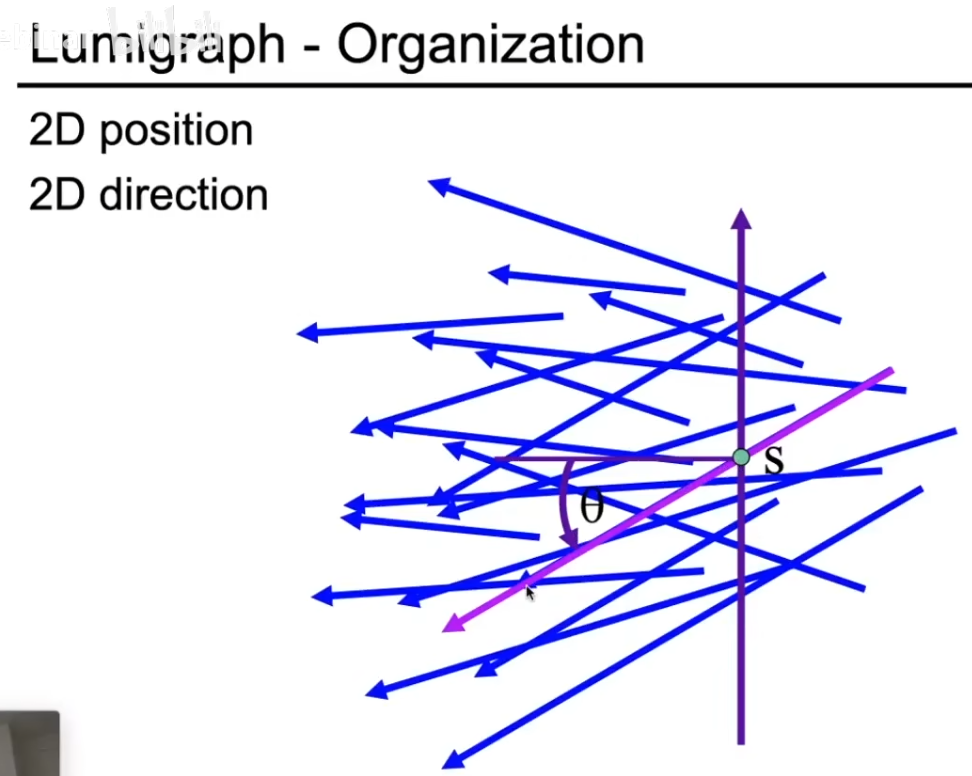

可以进一步简化，我们可以取一个平面，平面右侧是一些发光的物体，这些物体会发出各种光，光会穿过这个平面。我们不需要知道物体是什么，只需要知道平面上一点s以及这点处光线的方向即可。要描述一条穿过这个平面的光线，你需要两个信息：光线穿过了平面的哪个点 (s, t)。光线穿过这个点时的方向 (θ, φ)，可以用水平角和垂直角表示。这样，一条光线就用 4个参数 (s, t, θ, φ) 定义了。这就是一个 4D 光场。存储所有这4个参数的组合，就相当于存储了整个视觉空间。

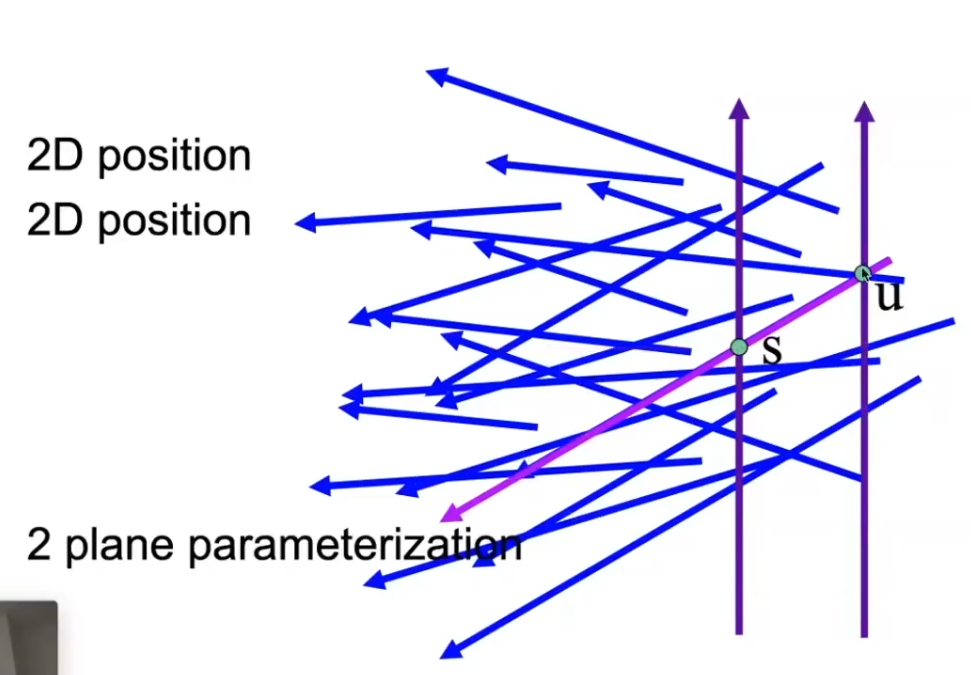

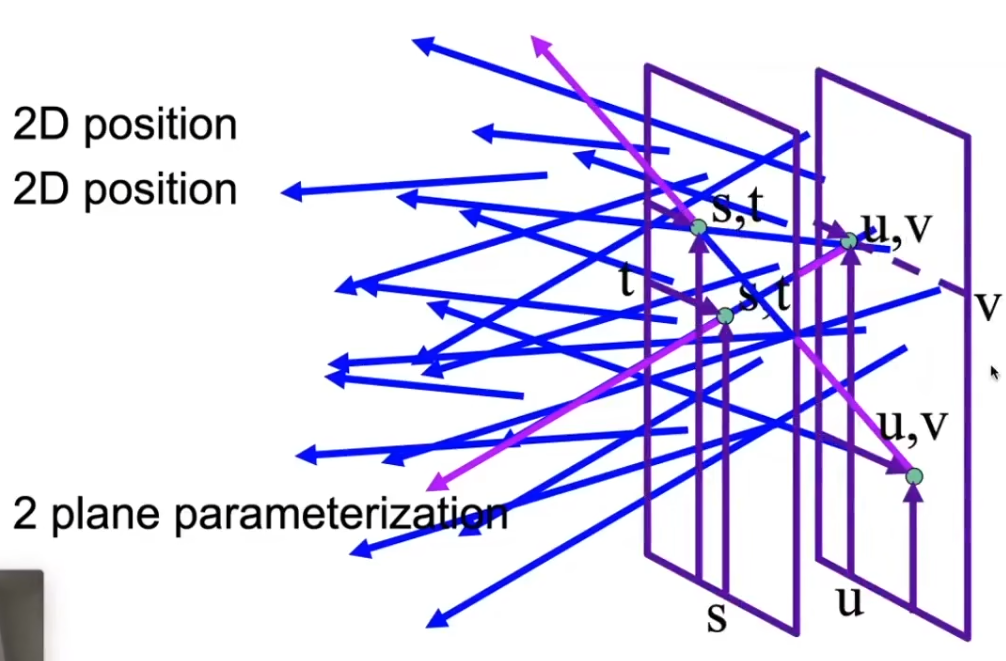

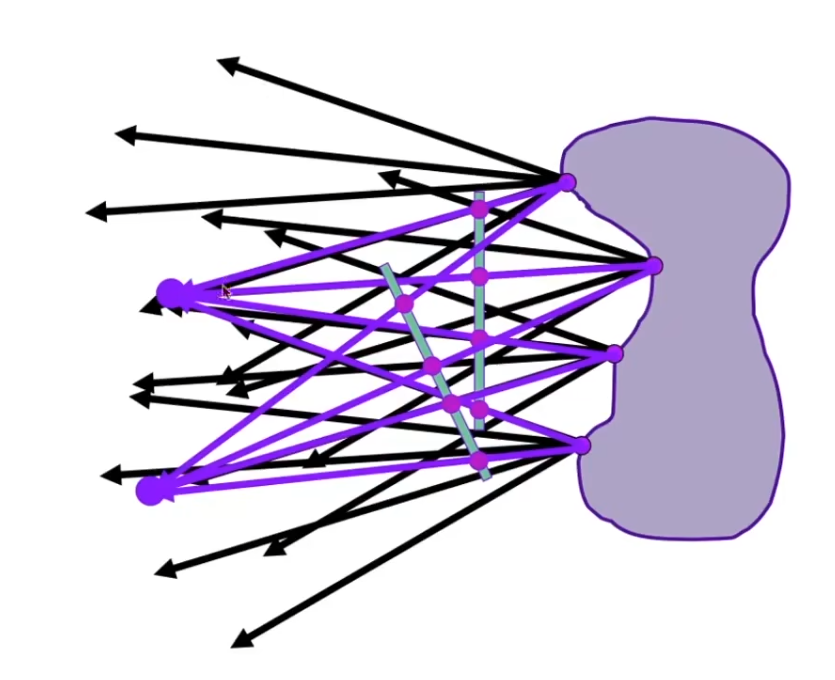

之前我们提到，两个点也可以确定一条光线，所以也可以取两个平面，那么两个平面上的点一相连，就可以确定一条光线，这么做的原因是：用“一个点 + 一个方向”来描述光线在数学上很直观，但存储和计算起来不方便。一个更聪明的方法是：用两个点来确定一条直线（光线）。
我们放置两个平行的平面（比如UV平面和ST平面）。一条光线会先后穿过这两个平面。那么，对于光场，我们只需要找到所有的uv、st的组合就可以了。现在，描述一条光线只需要 两个2D位置：(u, v) 和 (s, t)。

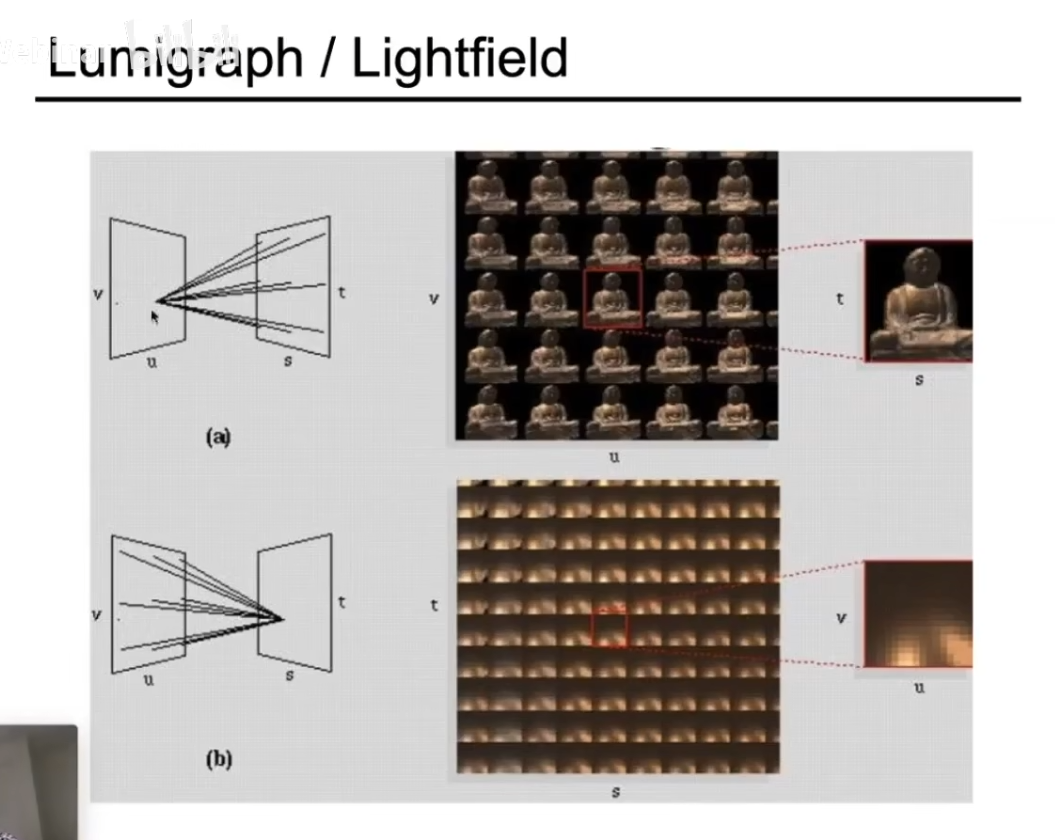

如下分别是从uv的某个点看st和从st的某个点看uv：

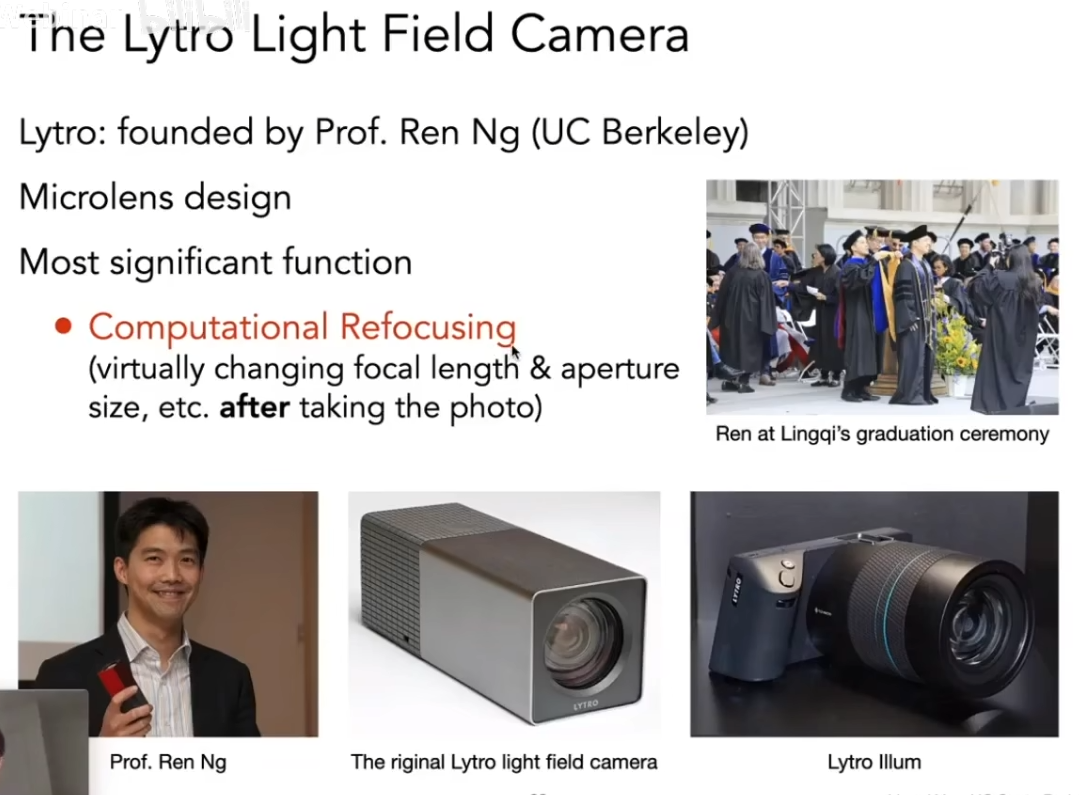

(3)光场照相机
光场照相机可以做到先拍照，再聚焦

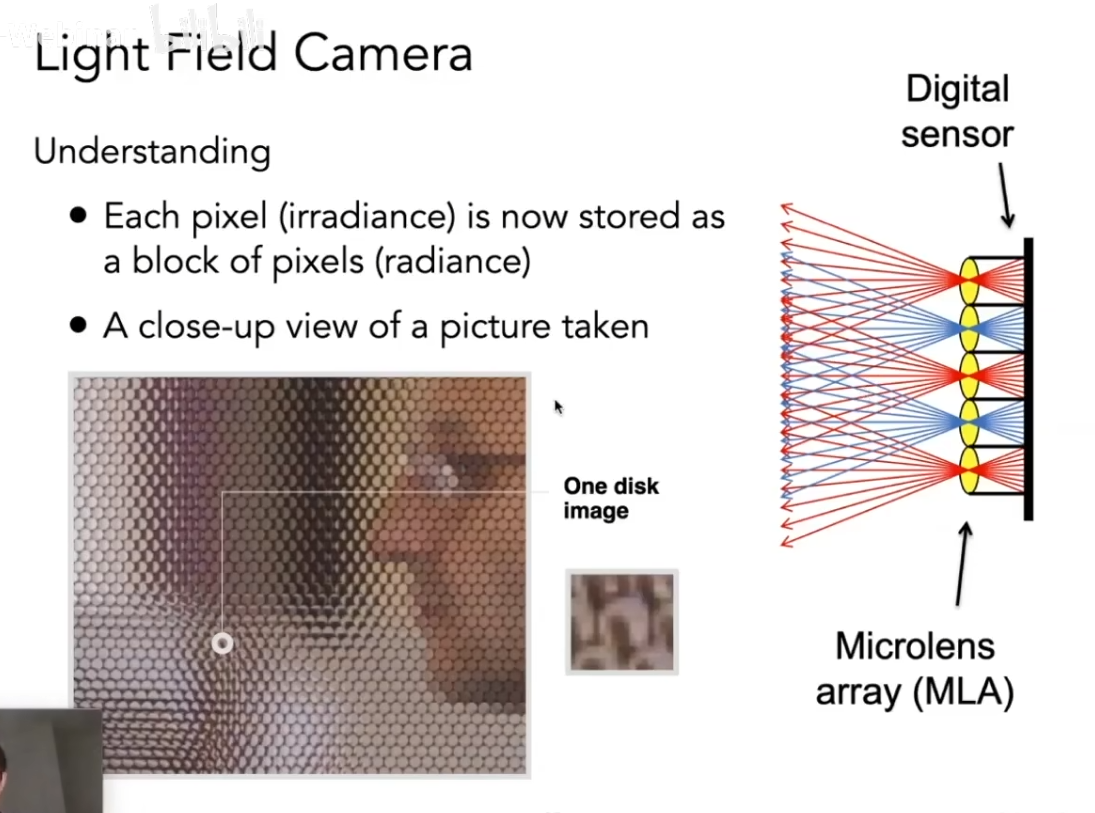

传统相机：一个镜头成像，传感器记录一张2D图片。每个像素只记录“总共多少光”到达这一点，丢失了光线的方向信息。光场相机：在传统相机的传感器前面，紧贴着放置一个微透镜阵列。这个设计使得相机能同时记录光线的位置和方向。

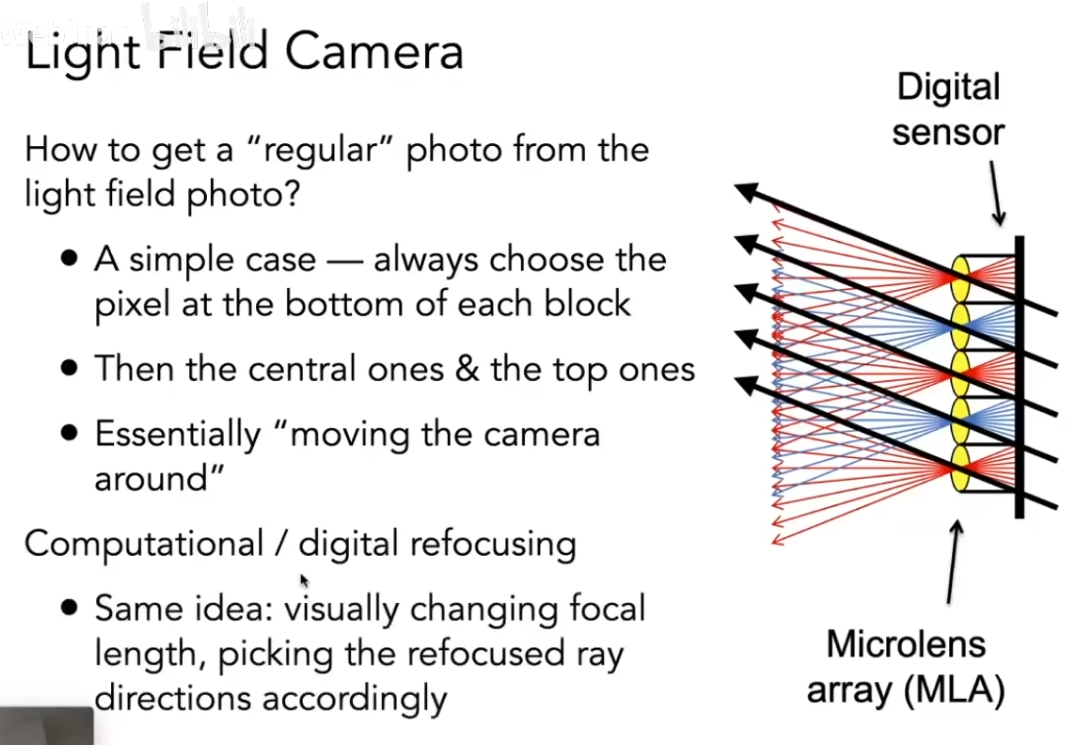

将所有像素记录的光线都取同一个方向的那一条光线，就可以还原出一张照片了。
当然光场照相机也有问题，它通常都有分辨率不足的问题，原来的相机是用一个像素记录一个像素的信息，但是现在需要100个像素才能记录一个像素的信息，因为不同的方向被分开了。在方向上记录的信息更多，就会挤压位置上的记录。并且造假昂贵。
十、Color and Perception
1、Physical Basis of Color

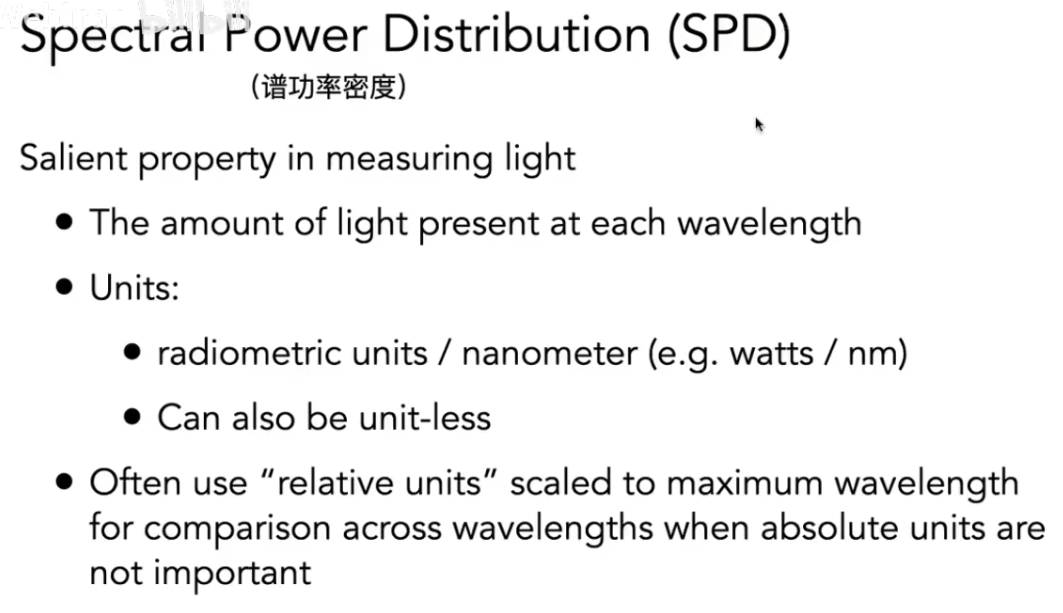

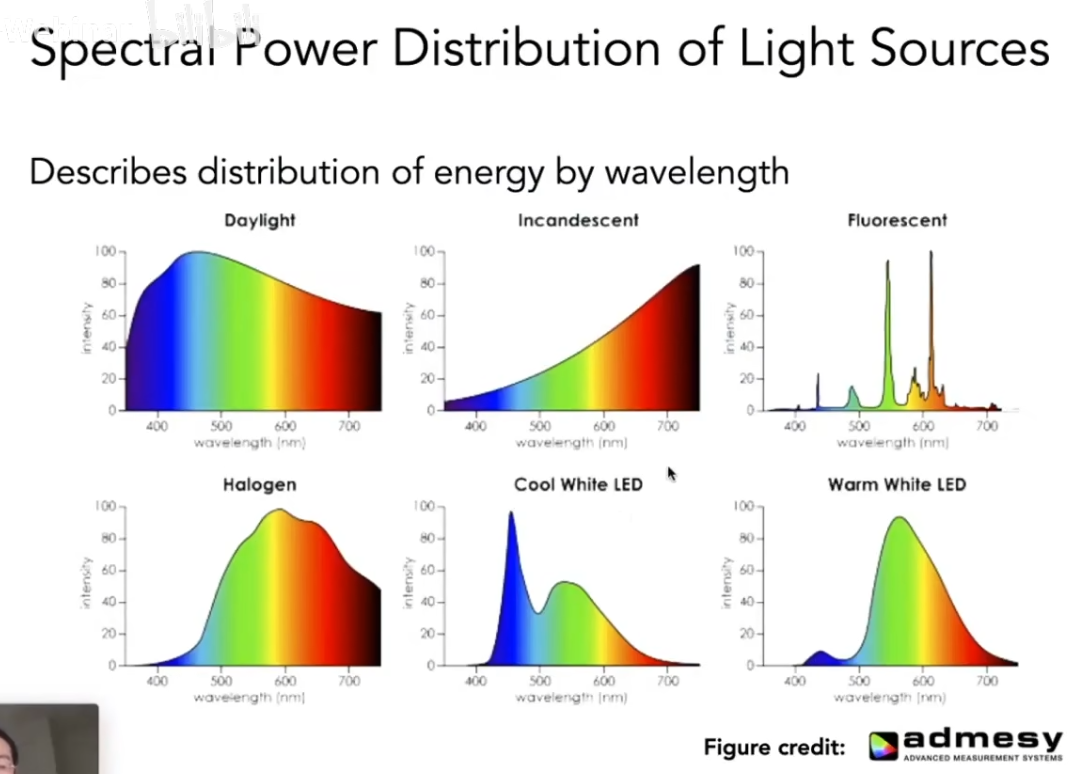

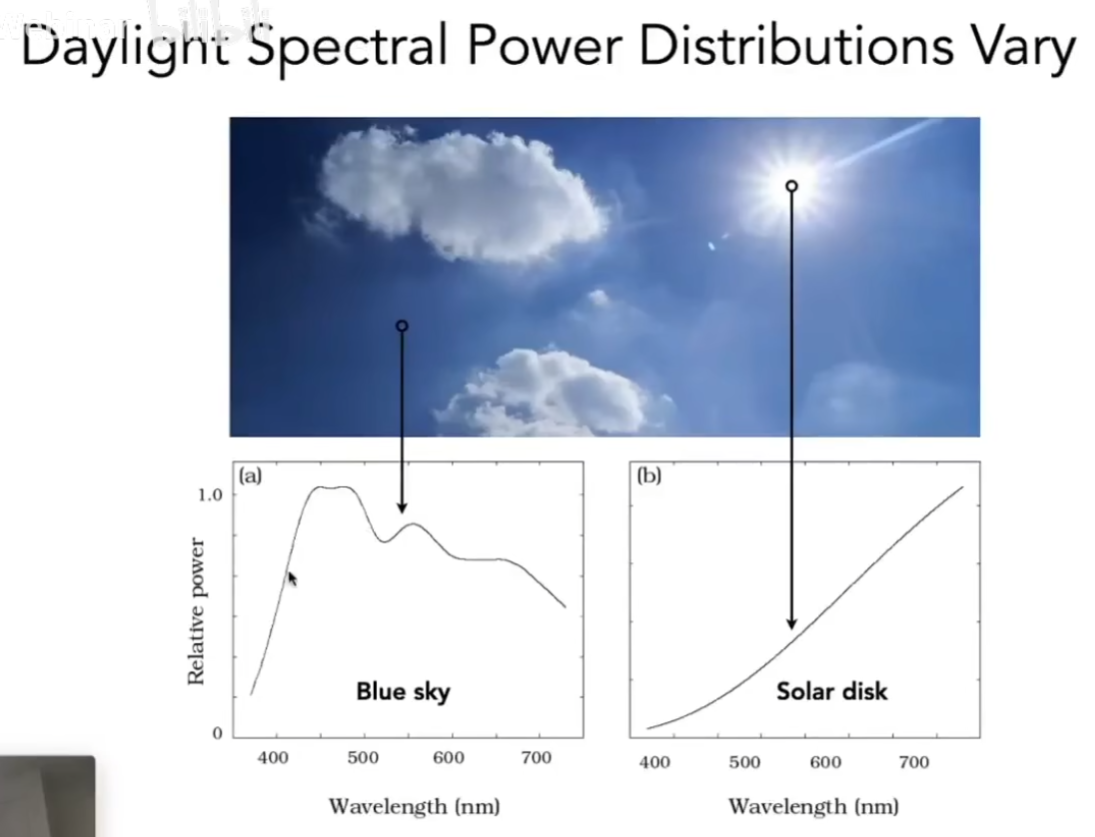

可见光光谱分布在400nm到700nm之间，研究光谱时引入谱功率密度SPD，可以描述光在不同波长下的分布。
如下：
(1)颜色

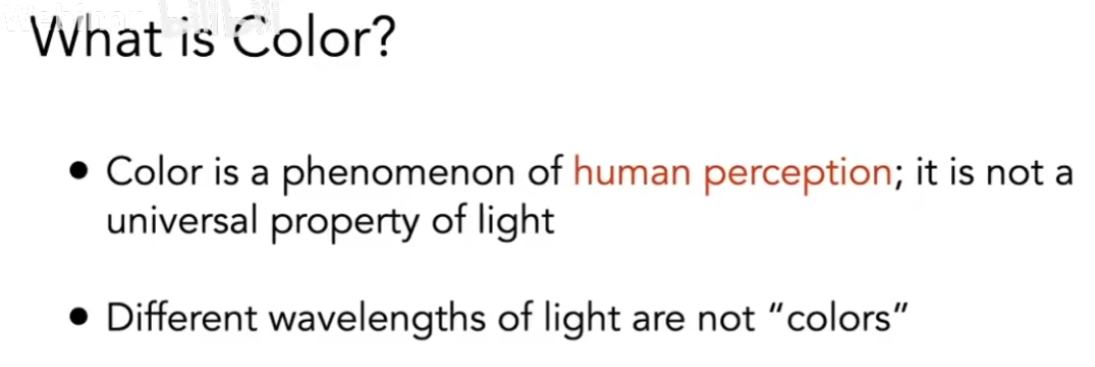

颜色是人的感知，和物理上的光谱是不一样的。

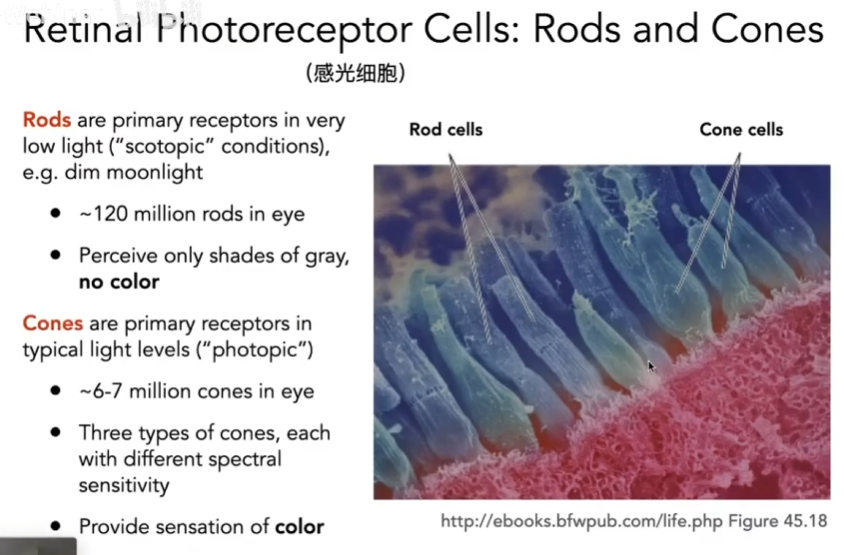

眼睛作为摄像机，视网膜上的感光细胞（锥形细胞）负责感知颜色。

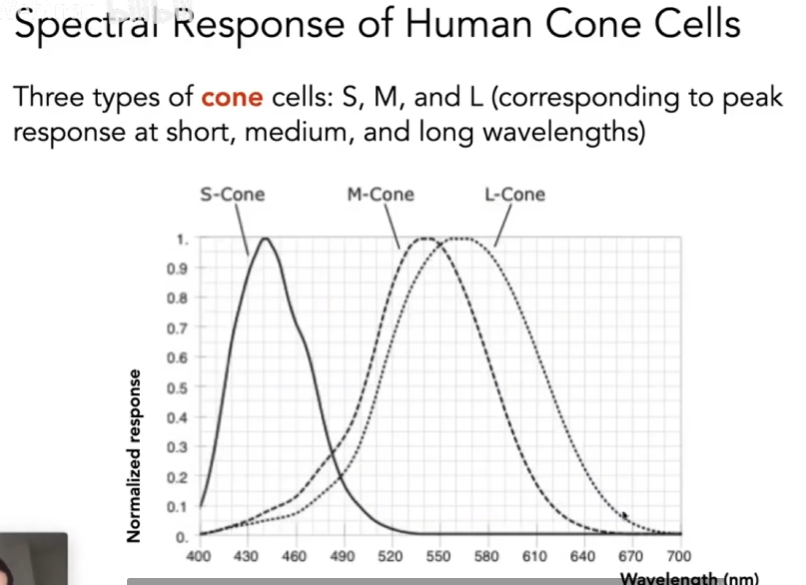

感光细胞有三种，s、m、l，分别感知小波长、中间波长、长波长。

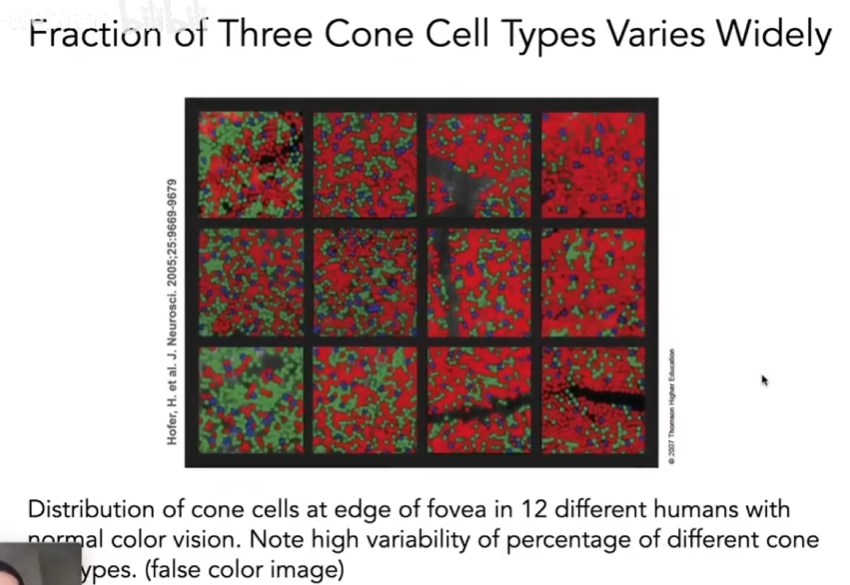

不同的人眼睛里的这三种细胞的占比是不同的。

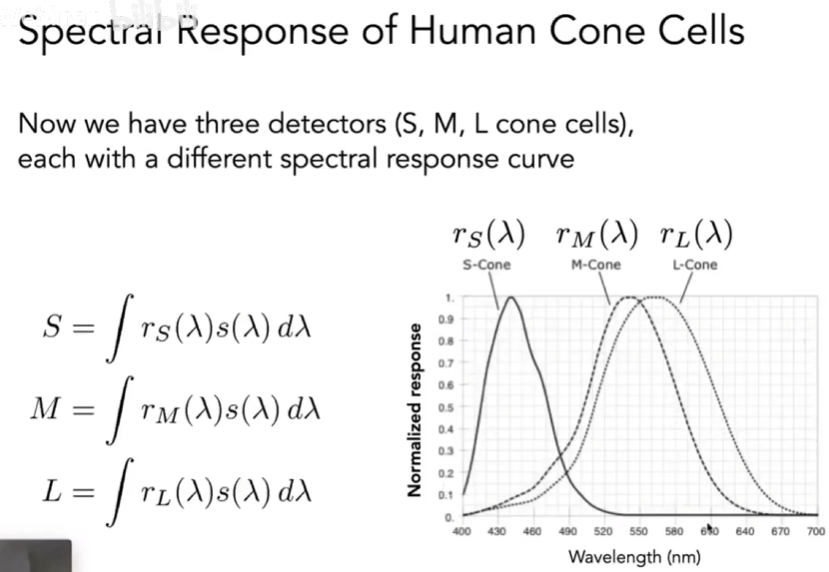

人类感知颜色是通过三种细胞对不同波长光的响应，形成sml三个数值，而不是直接感知光的光谱。感知结果通过两个函数计算，结合光线强度spd和感知曲线sml进行积分，得到最后的结果。人类看到的颜色由SML决定。

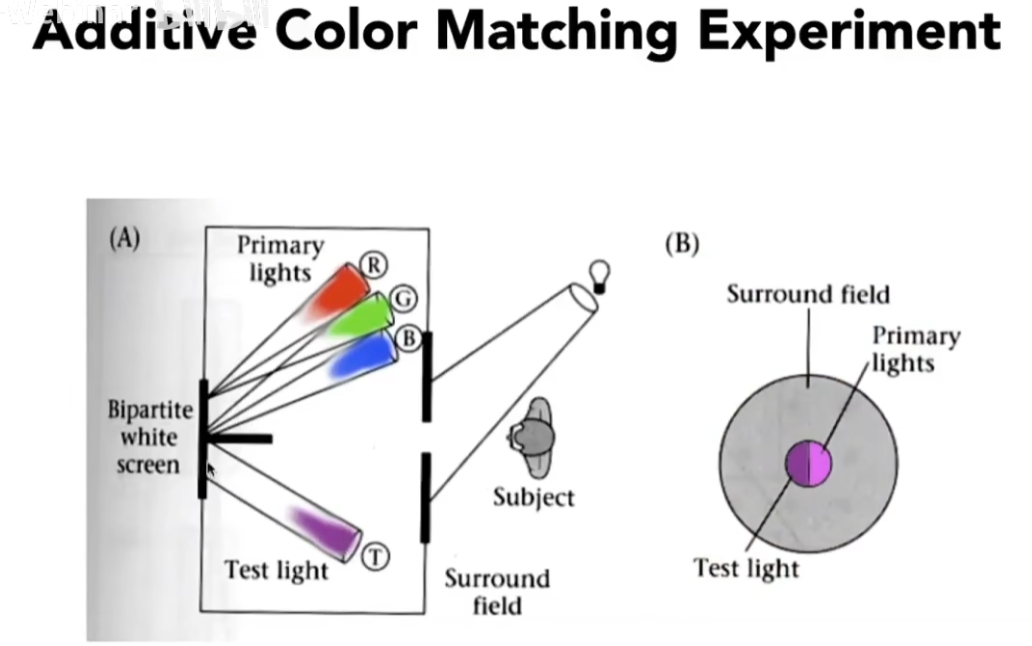

(2)color matching
同色异谱指的是，不同的光谱可能产生相同的颜色。color matching可以通过调和不同光谱，使得最后得到的颜色和另外某个颜色相同，而不需要二者光谱相同。color matching做的是颜色混合。那么颜色如何混合呢。

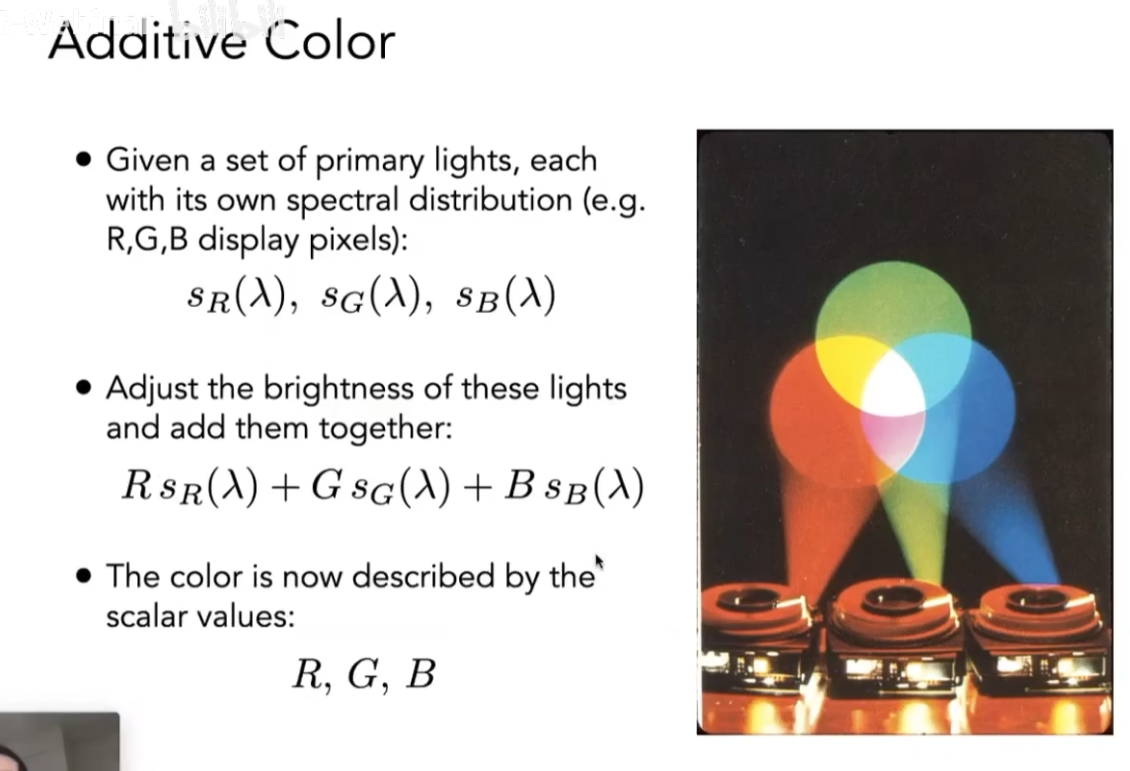

计算机采用的是加色系统：有几种不同的颜色，把这些颜色乘上不同的颜色，然后将其混合起来。
如下：给每个颜色一个系数，使得三种颜色能混合出指定颜色。

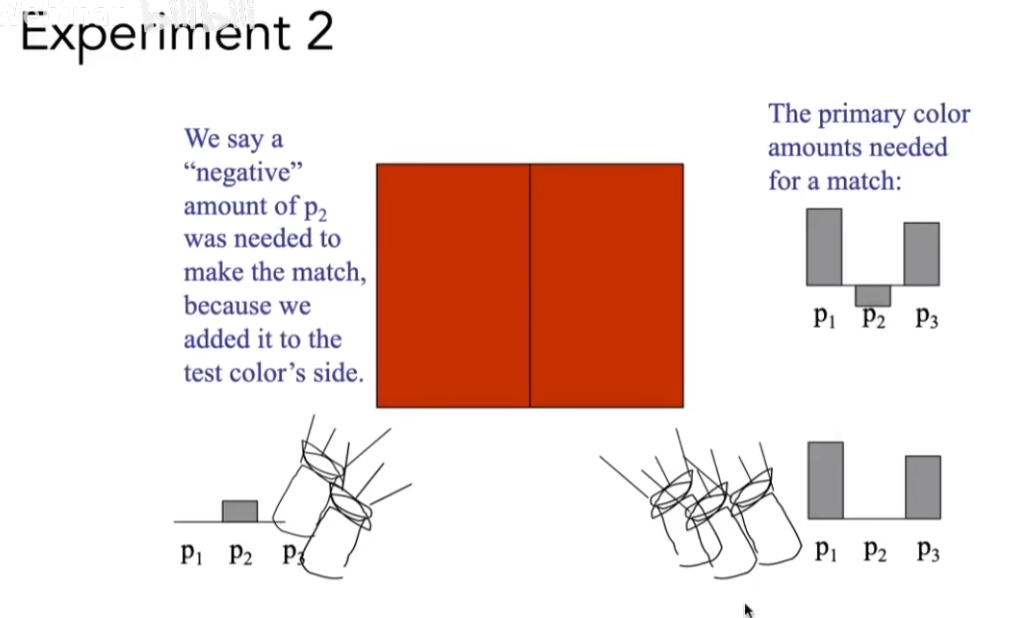

当然，这个混色的系数可能是负的。

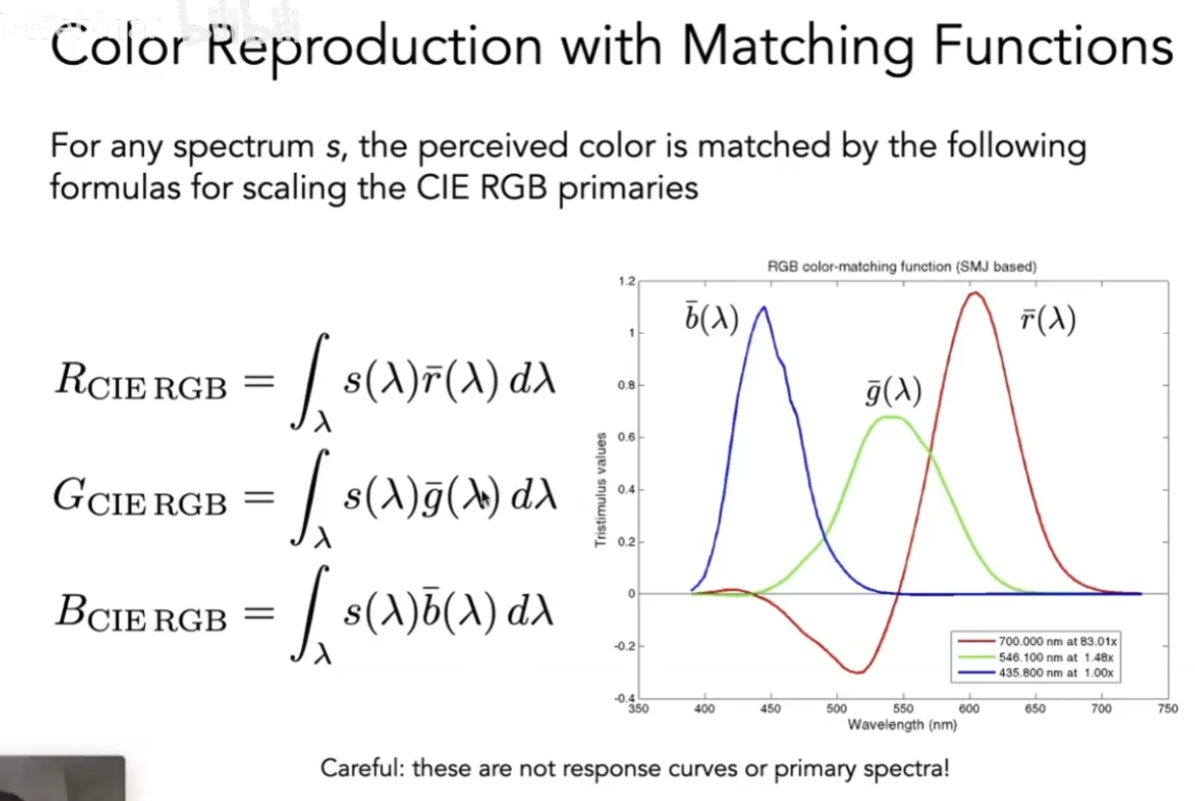

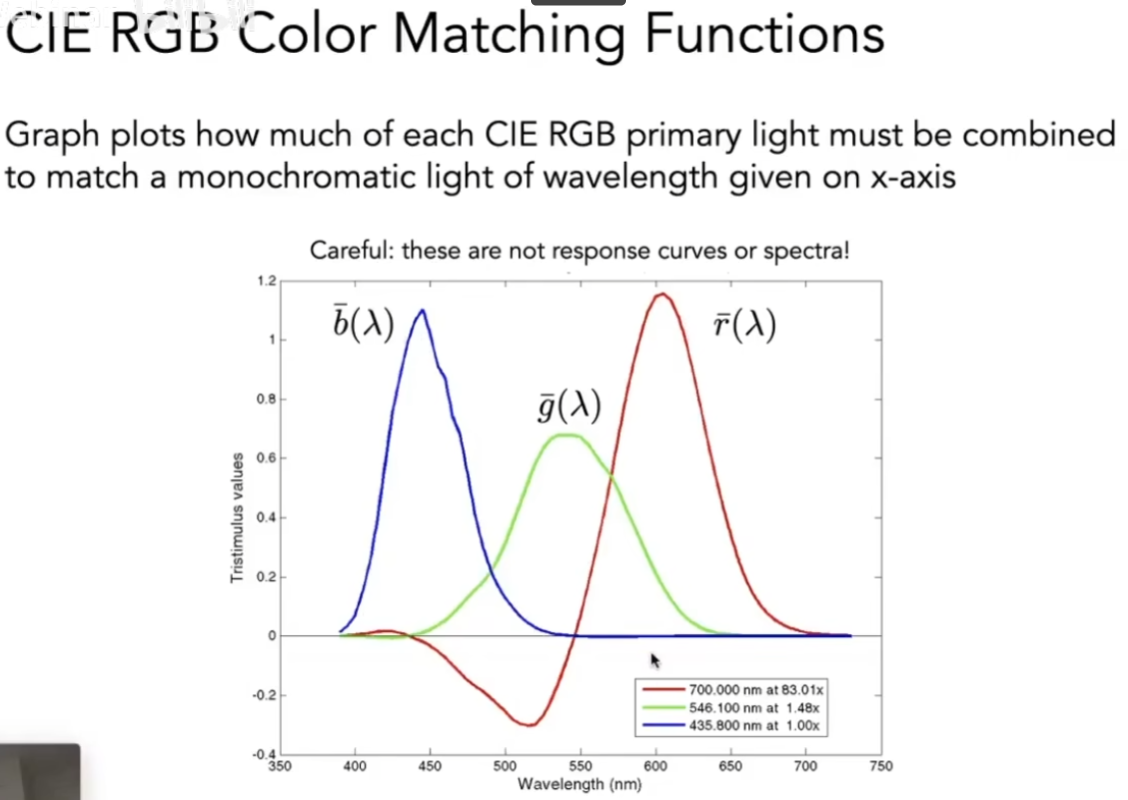

对于现实世界中不同波长的光，通过实验进行测量，得到不同波长颜色的匹配函数，也可以发现红色曲线有负值。
那么现在给你任意一个spd函数（光在不同波长下的分布），我们就可以得到这个spd函数表示的颜色（光）。这就是RGB系统。
2、颜色空间

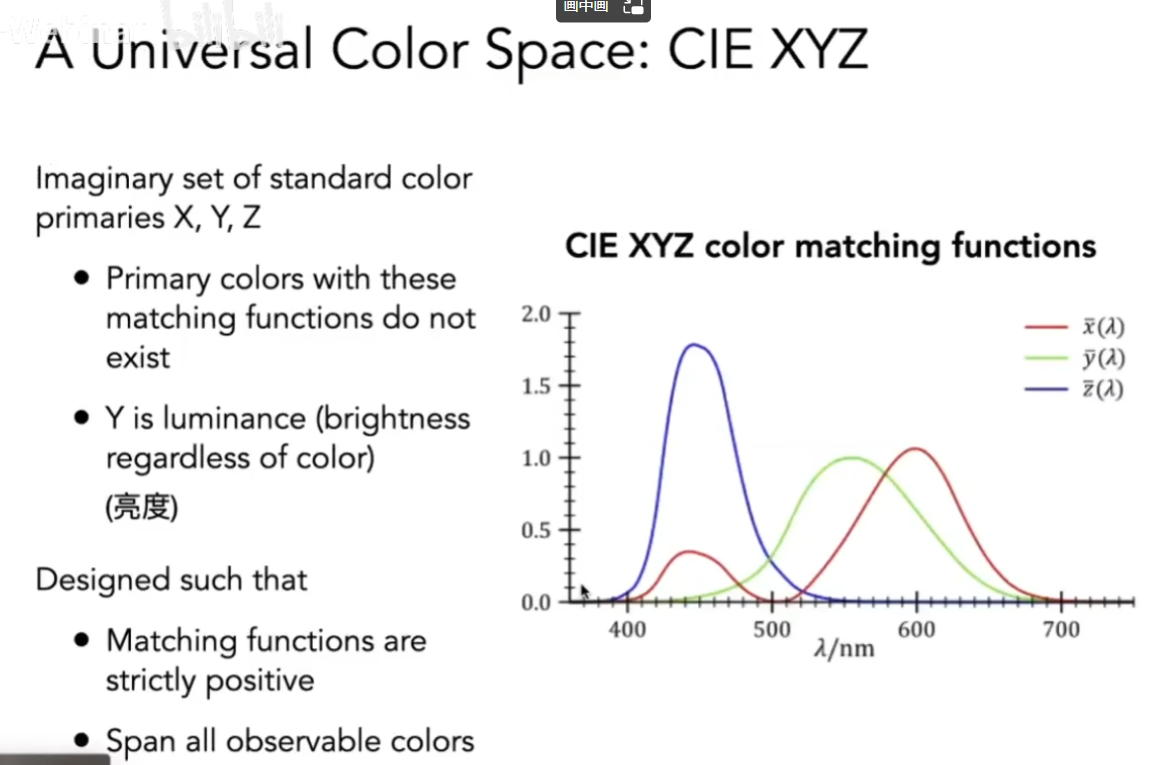

(1)CIE XYZ
人造的颜色匹配系统，颜色匹配的曲线都是人为定义的。其中y表示的是亮度。

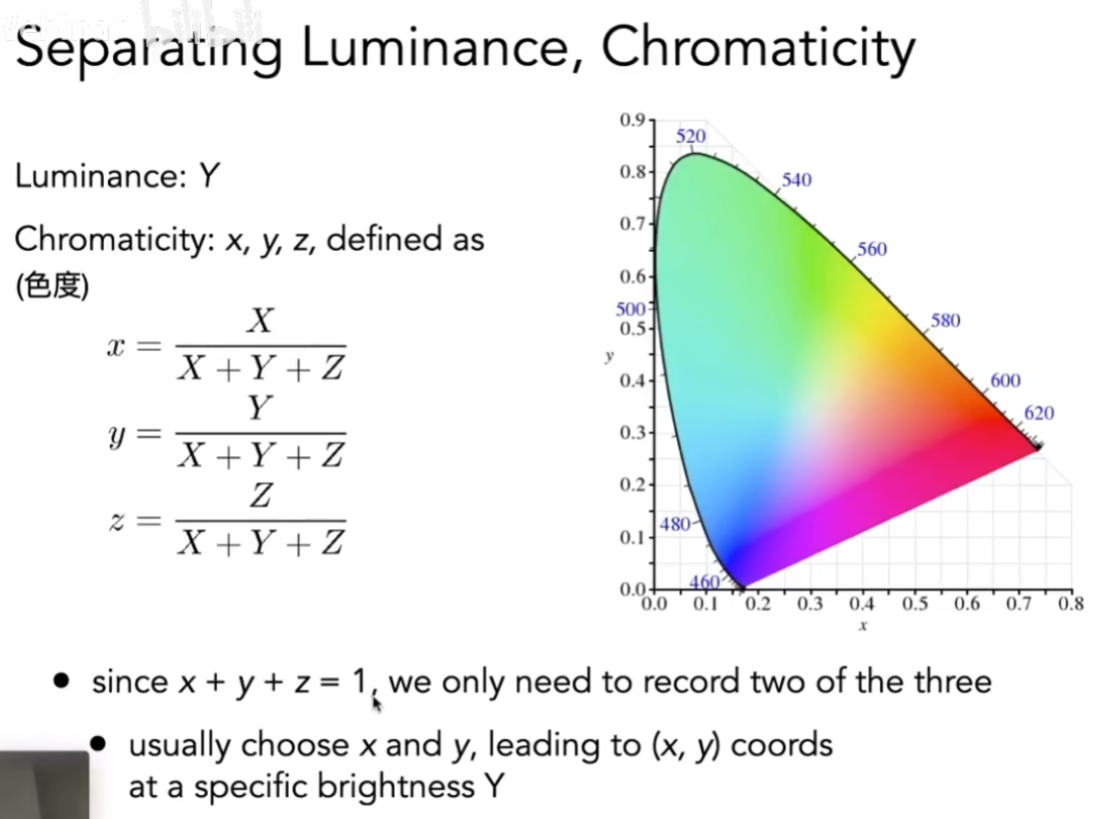

接下来，就可以将xyz表示的颜色进行可视化。首先将xyz归一化，这样，只需要固定y（亮度）显示前面两个维度表现的是什么图（xz）就可以。

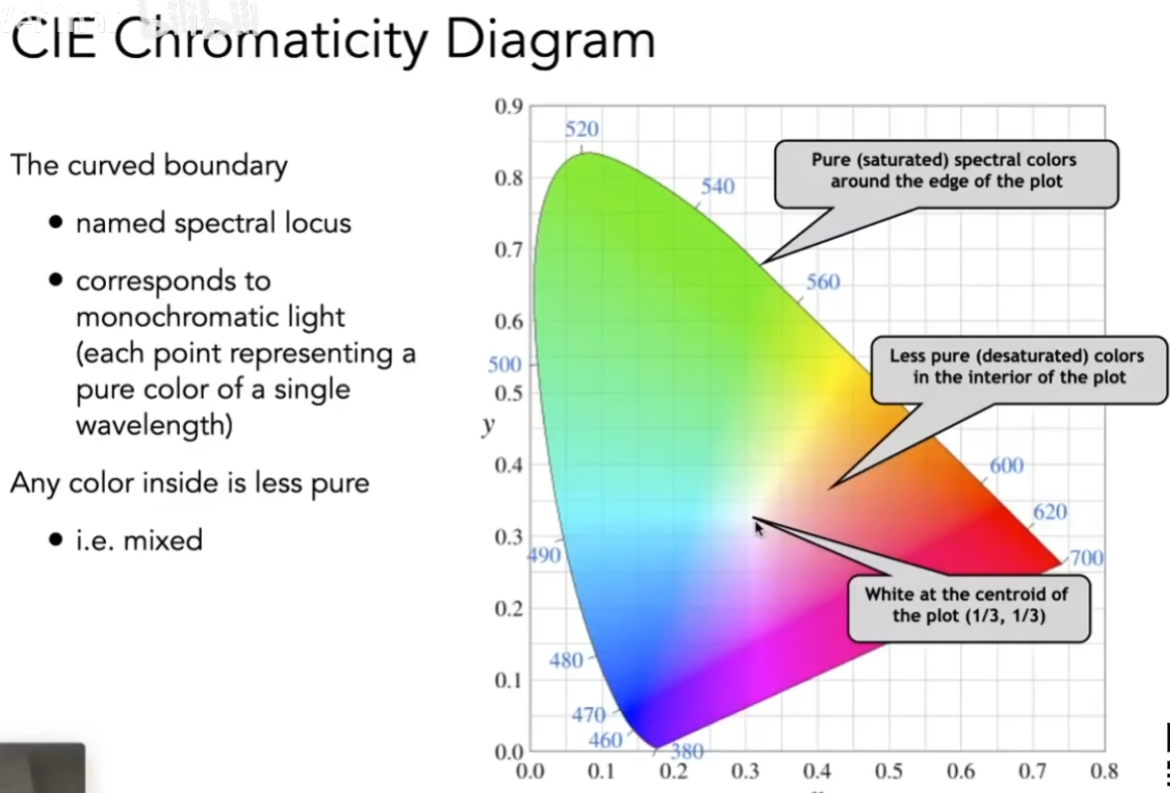

下图就是色域。色域包含了一个颜色空间能表示的所有颜色。

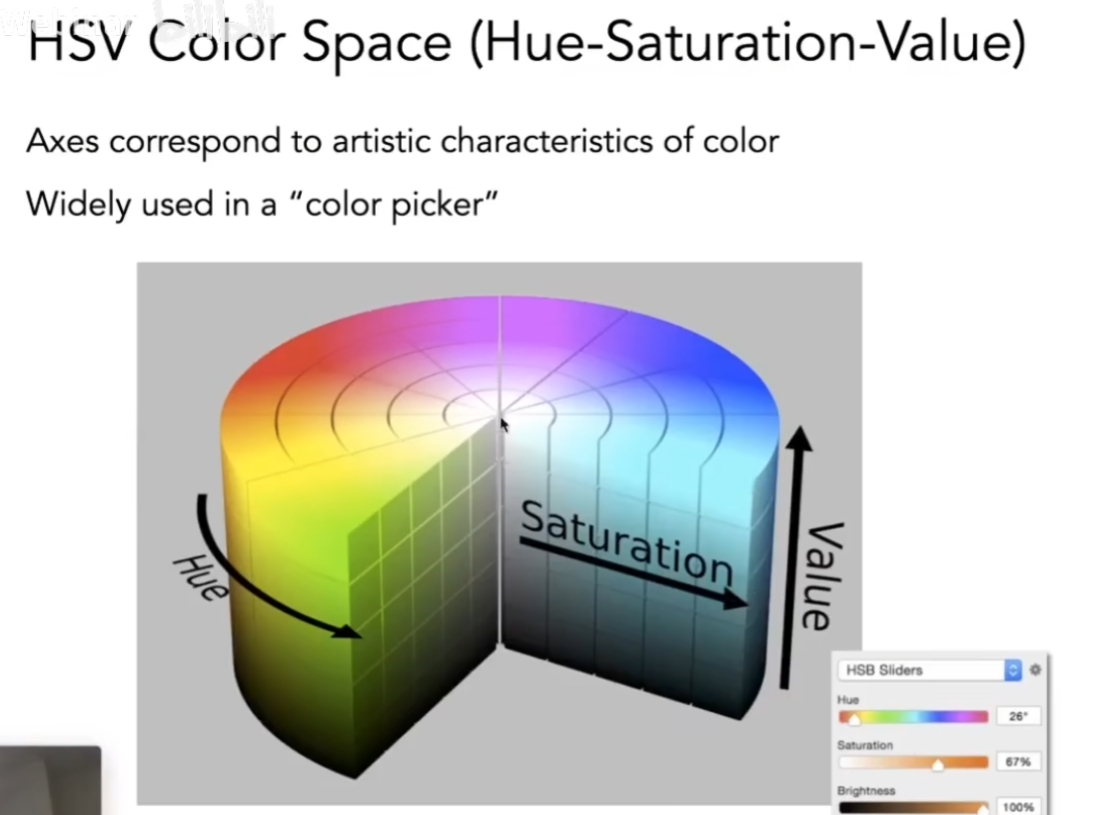

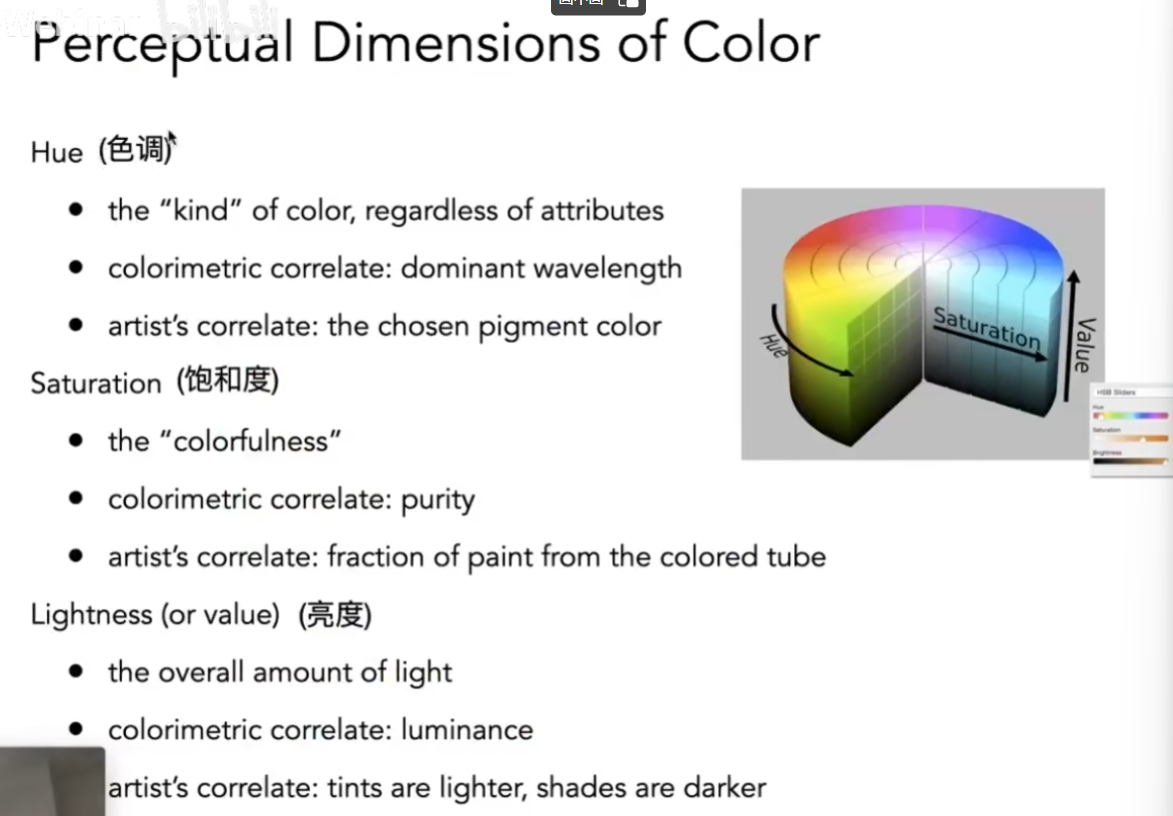

(2)HSV
当然还有其他的颜色空间比如hsv。
色调决定了它选什么颜色，饱和度决定偏白还是偏这个颜色，亮度决定偏黑还是偏这个颜色。

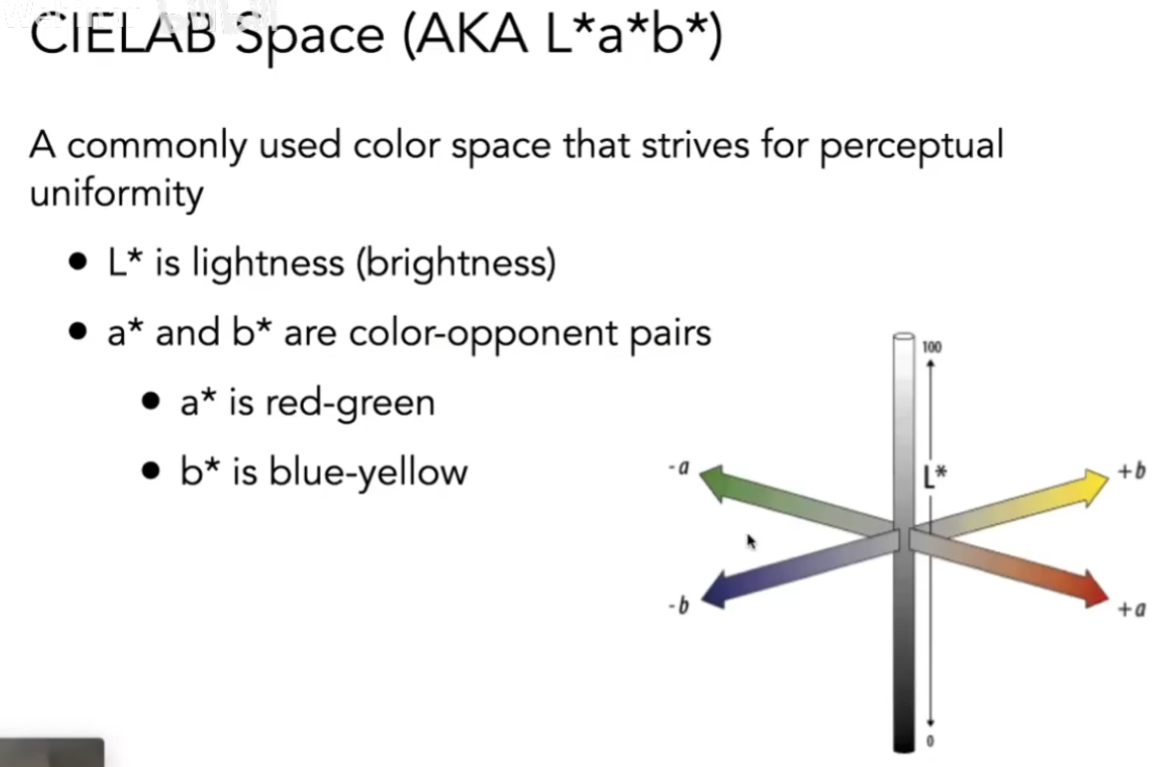

(3)CIELAB
CIELAB有三个轴，任何一个轴的极限两端都是互补色。
关于为什么红色和绿色是互补色，这与人眼有关。颜色本身是相对的，颜色是人脑感知的。

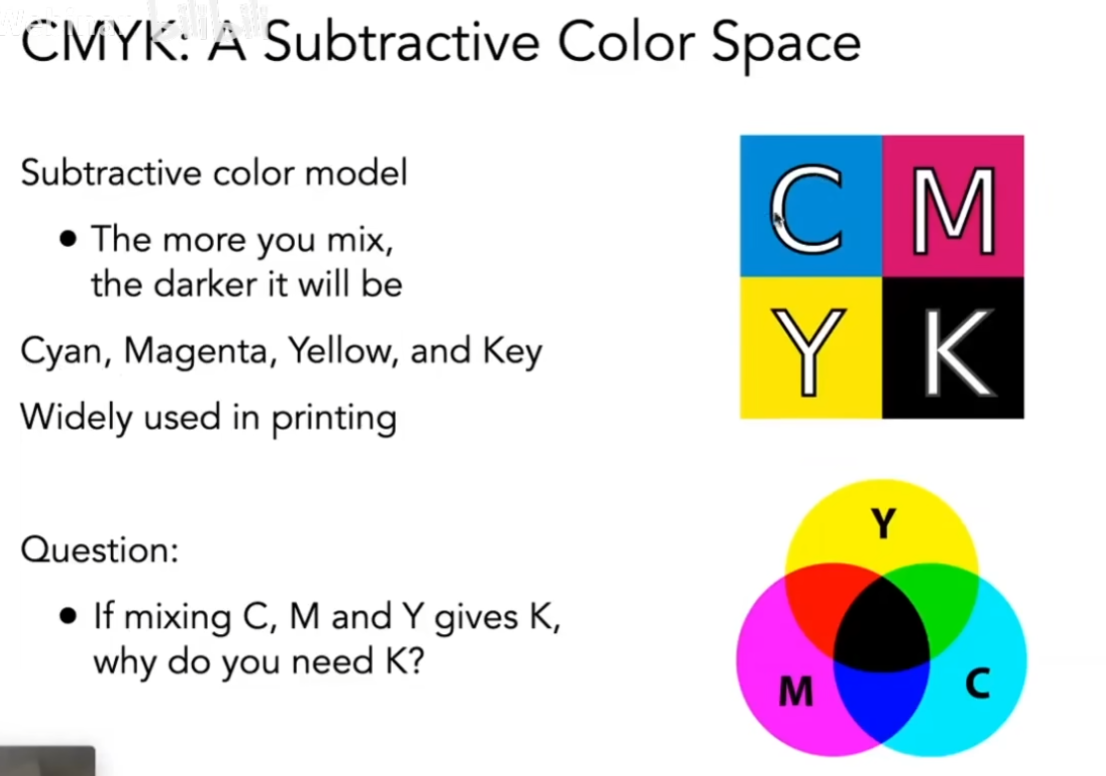

3、减色系统CMYK
把颜色混合在一起会越混越黑，在打印上很好用，因为可以调出各种不同的颜色。
