AUTOSAR_CP_OS-Protection Error Handling：保护错误处理

news 2025/11/16 12:06:32

Protection Error Handling：保护错误处理

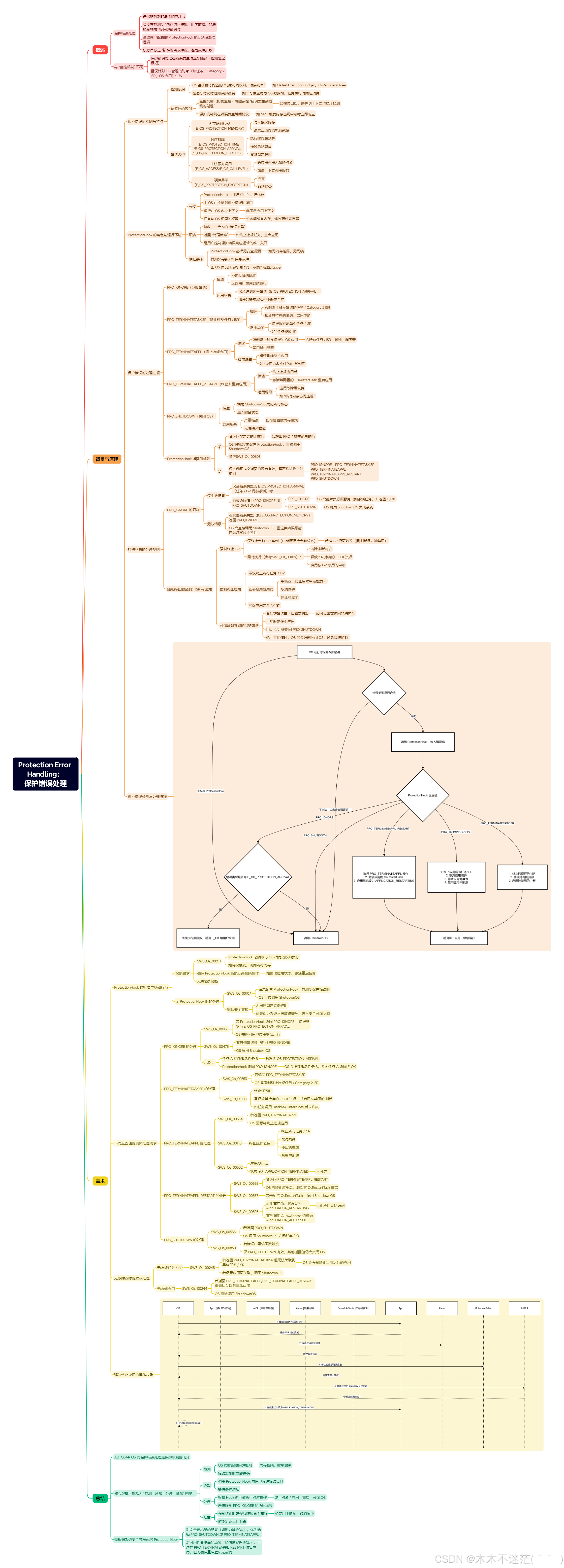

在这里插入图片描述

概述

保护错误处理

是保护机制的最终响应环节
负责在检测到 “内存访问违规、时序故障、非法服务调用” 等保护错误时
通过用户配置的 ProtectionHook 执行预设处理逻辑
核心目标是 “精准隔离故障源，避免故障扩散”

与 “监控机制” 不同

保护错误处理在错误发生时立即捕获（检测延迟极短）
且仅针对 OS 管理的对象（如任务、Category 2 ISR、OS 应用）生效

背景与原理

保护错误的检测与特点

检测依据
- OS 基于静态配置的 “对象访问权限、时序约束”
  - 如 OsTaskExecutionBudget、OsPeripheralArea
- 在运行时实时检测保护错误
  - 如非可信应用写 OS 数据段、任务执行时间超预算
与监控的区别
- 监控机制（如栈监控）可能存在 “错误发生到检测的延迟”
  - 如栈溢出后，需等到上下文切换才检测
- 保护机制则在错误发生瞬间捕获
  - 如 MPU 触发内存违规中断时立即响应
错误类型
- 内存访问违规
  （E_OS_PROTECTION_MEMORY）
  - 写未授权内存
  - 读禁止访问的私有数据
- 时序故障
  （E_OS_PROTECTION_TIME /E_OS_PROTECTION_ARRIVAL /E_OS_PROTECTION_LOCKED）
  - 执行时间超预算
  - 任务高频激活
  - 资源锁定超时
- 非法服务调用（E_OS_ACCESS/E_OS_CALLEVEL）
  - 跨应用调用无权限对象
  - 错误上下文调用服务
- 硬件异常
  （E_OS_PROTECTION_EXCEPTION）
  - 除零
  - 非法指令

ProtectionHook 的角色与运行环境

定义
- ProtectionHook 是用户提供的可信代码
- 由 OS 在检测到保护错误时调用
- 运行在 OS 内核上下文
  - 非用户应用上下文
- 拥有与 OS 相同的权限
  - 如访问所有内存、修改硬件寄存器
职责
- 接收 OS 传入的 “错误类型”
- 返回 “处理策略”
  - 如终止违规任务、重启应用
- 是用户控制保护错误响应逻辑的唯一入口
信任要求
- ProtectionHook 必须无安全漏洞
  - 如无内存越界、无死锁
- 否则会导致 OS 自身故障
- 因 OS 假设其为可信代码，不额外检查其行为

保护错误的处理选项

PRO_IGNORE（忽略错误）
- 描述
  - 不执行任何操作
  - 返回用户应用继续运行
- 适用场景
  - 仅允许到达率错误（E_OS_PROTECTION_ARRIVAL）
  - 如任务提前激活但不影响全局
PRO_TERMINATETASKISR（终止违规任务 / ISR）
- 描述
  - 强制终止触发错误的任务 / Category 2 ISR
  - 释放其持有的资源、启用中断
- 适用场景
  - 错误仅影响单个任务 / ISR
  - 如 “任务栈溢出”
PRO_TERMINATEAPPL（终止违规应用）
- 描述
  - 强制终止触发错误的 OS 应用
    - 含所有任务 / ISR、闹钟、调度表
  - 禁用其中断源
- 适用场景
  - 错误影响整个应用
  - 如 “应用内多个任务时序违规”
PRO_TERMINATEAPPL_RESTART（终止并重启应用）
- 描述
  - 终止违规应用后
  - 激活其配置的 OsRestartTask 重启应用
- 适用场景
  - 应用故障可恢复
  - 如 “临时内存访问违规”
PRO_SHUTDOWN（关闭 OS）
- 描述
  - 调用 ShutdownOS 关闭所有核心
  - 进入安全状态
- 适用场景
  - 严重错误
    - 如可信函数内存违规
  - 无法隔离故障
ProtectionHook 返回值规则
- ①
  - 若返回非定义的无效值
    - 如超出 PRO_* 枚举范围的值
  - OS 将视为‘未配置 ProtectionHook’，直接调用 ShutdownOS
  - 参考SWS_Os_00308
- ②
  - 仅 5 种预定义返回值视为有效，需严格按枚举值返回
    - PRO_IGNORE、PRO_TERMINATETASKISR、PRO_TERMINATEAPPL、PRO_TERMINATEAPPL_RESTART、PRO_SHUTDOWN

特殊场景的处理规则

PRO_IGNORE 的限制
- 仅生效场景
  - 仅当错误类型为 E_OS_PROTECTION_ARRIVAL（任务 / ISR 提前激活）时
  - 有效返回值为 PRO_IGNORE 或 PRO_SHUTDOWN：
    - PRO_IGNORE
      - OS 会继续执行原服务（如激活任务）并返回 E_OK
    - PRO_SHUTDOWN
      - OS 调用 ShutdownOS 关闭系统
- 无效场景
  - 若其他错误类型（如 E_OS_PROTECTION_MEMORY）返回 PRO_IGNORE
  - OS 会直接调用 ShutdownOS，因这类错误可能已破坏系统完整性
强制终止的区别：ISR vs 应用
- 强制终止 ISR
  - 仅终止当前 ISR 实例（中断源保持当前状态）
    - 后续 ISR 仍可触发（因中断源未被禁用）
  - 同时执行（参考SWS_Os_00109）：
    - 清除中断请求
    - 释放 ISR 持有的 OSEK 资源
    - 启用被 ISR 禁用的中断
- 强制终止应用
  - 不仅终止所有任务 / ISR
  - 还会禁用应用的
    - 中断源（防止后续中断触发）
    - 取消闹钟
    - 停止调度表
  - 确保应用完全 “离线”
- 可信函数导致的保护错误
  - 若保护错误由可信函数触发
    - 如可信函数访问非法内存
  - 可能影响多个应用
  - 因此仅允许返回 PRO_SHUTDOWN
  - 返回其他值时，OS 仍会强制关闭 OS，避免故障扩散

保护错误检测与处理流程

需求

ProtectionHook 的权限与基础行为

权限要求
- SWS_Os_00211
  - ProtectionHook 必须以与 OS 相同的权限执行
  - 如特权模式、访问所有内存
- 确保 ProtectionHook 能执行高权限操作
  - 如修改应用状态、激活重启任务
- 无需额外授权
无 ProtectionHook 时的处理
- SWS_Os_00107
  - 若未配置 ProtectionHook，检测到保护错误时
  - OS 直接调用 ShutdownOS
- 默认安全策略
  - 无用户自定义处理时
  - 优先保证系统不被故障破坏，进入安全关闭状态

不同返回值的具体处理需求

PRO_IGNORE 的处理
- SWS_Os_00106
  - 若 ProtectionHook 返回 PRO_IGNORE 且错误类型为 E_OS_PROTECTION_ARRIVAL
  - OS 需返回用户应用继续运行
- SWS_Os_00475
  - 若其他错误类型返回 PRO_IGNORE
  - OS 调用 ShutdownOS
- 示例：
  - 任务 A 提前激活任务 B
    - 触发 E_OS_PROTECTION_ARRIVAL
  - ProtectionHook 返回 PRO_IGNORE
    - OS 会继续激活任务 B，并向任务 A 返回 E_OK
PRO_TERMINATETASKISR 的处理
- SWS_Os_00553
  - 若返回 PRO_TERMINATETASKISR
  - OS 需强制终止违规任务 / Category 2 ISR
- SWS_Os_00108
  - 终止任务时
  - 需释放其持有的 OSEK 资源，并启用被禁用的中断
  - 如任务调用 DisableAllInterrupts 后未恢复
PRO_TERMINATEAPPL 的处理
- SWS_Os_00554
  - 若返回 PRO_TERMINATEAPPL
  - OS 需强制终止违规应用
- SWS_Os_00110
  - 终止操作包括：
    - 终止所有任务 / ISR
    - 取消闹钟
    - 停止调度表
    - 禁用中断源
- SWS_Os_00502
  - 应用终止后
  - 状态设为 APPLICATION_TERMINATED
    - 不可访问
PRO_TERMINATEAPPL_RESTART 的处理
- SWS_Os_00555
  - 若返回 PRO_TERMINATEAPPL_RESTART
  - OS 需终止应用后，激活其 OsRestartTask 重启
- SWS_Os_00557
  - 若未配置 OsRestartTask，调用 ShutdownOS
- SWS_Os_00503
  - 应用重启前，状态设为 APPLICATION_RESTARTING
    - 其他应用无法访问
  - 直到调用 AllowAccess 切换为 APPLICATION_ACCESSIBLE
PRO_SHUTDOWN 的处理
- SWS_Os_00556
  - 若返回 PRO_SHUTDOWN
  - OS 调用 ShutdownOS 关闭所有核心
- SWS_Os_00860
  - 若错误由可信函数触发
  - 仅 PRO_SHUTDOWN 有效，其他返回值仍会关闭 OS

无故障源时的默认处理

无违规任务 / ISR
- SWS_Os_00243
  - 若返回 PRO_TERMINATETASKISR 但无法关联到具体任务 / ISR
    - OS 会强制终止当前运行的应用
  - 若仍无应用可关联，调用 ShutdownOS
无违规应用
- SWS_Os_00244
  - 若返回 PRO_TERMINATEAPPL/PRO_TERMINATEAPPL_RESTART 但无法关联到具体应用
  - OS 直接调用 ShutdownOS
