抽象工厂模式在智慧蔬菜大棚物联网系统中的应用

抽象工厂模式在智慧蔬菜大棚物联网系统中的应用

引言

在现代智慧农业中，物联网（IoT）技术被广泛应用于环境监测与控制。例如，在一个智慧蔬菜大棚中，我们需要部署多种传感器来实时监控光照、土壤湿度和空气质量等关键参数。而这些传感器可能采用不同的通信协议，如 Zigbee 或 蓝牙 Mesh（Bluetooth Mesh）。

为了确保系统具有良好的扩展性和解耦性，我们可以使用设计模式中的 抽象工厂模式（Abstract Factory Pattern） 来组织不同通信协议下的传感器产品族。

---

什么是抽象工厂模式？

抽象工厂模式是一种创建型设计模式，它提供一个接口用于创建一系列相关或相互依赖的对象，而无需指定它们具体的类。

核心角色

• AbstractFactory（抽象工厂）：声明一组用于创建抽象产品的方法。
• ConcreteFactory（具体工厂）：实现抽象工厂接口，负责创建某一产品族的具体产品。
• AbstractProduct（抽象产品）：为每类产品定义接口。
• ConcreteProduct（具体产品）：实现抽象产品接口，属于某个产品族。

---

应用场景分析：智慧大棚传感器系统

在本例中：

• 产品等级结构（Product Hierarchy）：

  • 空气传感器（Airsensor）
  • 光照传感器（Lightsensor）
  • 土壤传感器（Soilsensor）

• 产品族（Product Family）：

  • Zigbee 产品族：ZigbeeAirsensor, ZigbeeLightsensor, ZigbeeSoilsensor
  • Mesh 产品族：MeshAirsensor, MeshLightsensor, MeshSoilsensor

系统通过读取配置文件（如 XML）动态决定使用哪种通信协议的产品族，从而实现“一套生成、无需兼容”的目标。

---

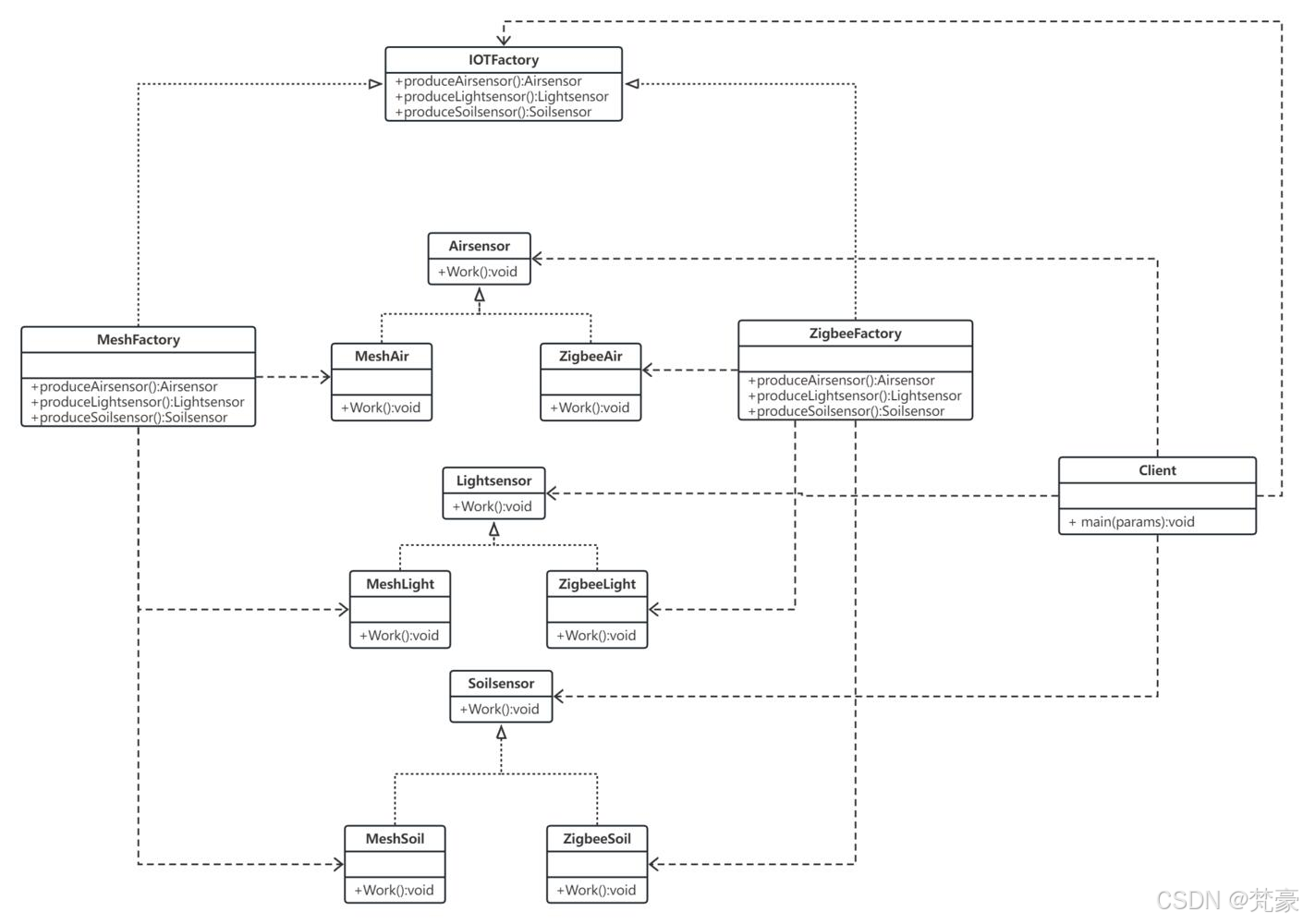

类图结构

src/step2/Airsensor.java

package step2;/********** Begin *********/
public interface Airsensor{void Work();
}/********** End *********/

src/step2/IOTFactory.java

package step2;/********** Begin *********/
public interface IOTFactory{Airsensor produceAirsensor();Lightsensor produceLightsensor();Soilsensor produceSoilsensor();
}/********** End *********/

src/step2/Lightsensor.java

package step2;/********** Begin *********/
public interface Lightsensor{void Work();
}/********** End *********/

src/step2/MeshAir.java

package step2;/********** Begin *********/
public class MeshAir implements Airsensor{public void Work(){System.out.println("mesh空气传感器正常工作中");}
}/********** End *********/

src/step2/MeshFactory.java

package step2;/********** Begin *********/
public class MeshFactory implements IOTFactory{public Airsensor produceAirsensor(){return new MeshAir();}public Lightsensor produceLightsensor(){return new MeshLight();}public Soilsensor produceSoilsensor(){return new MeshSoil();}
}/********** End *********/

src/step2/MeshLight.java

package step2;/********** Begin *********/
public class MeshLight implements Lightsensor{public void Work(){System.out.println("mesh光照传感器正常工作中");}
}/********** End *********/

src/step2/MeshSoil.java

package step2;/********** Begin *********/
public class MeshSoil implements Soilsensor{public void Work(){System.out.println("mesh土壤传感器正常工作中");}
}/********** End *********/

src/step2/Soilsensor.java

package step2;/********** Begin *********/
public interface Soilsensor{void Work();
}/********** End *********/

src/step2/ZigbeeAir.java

package step2;/********** Begin *********/
public class ZigbeeAir implements Airsensor{public void Work(){System.out.println("zigbee空气传感器正常工作中");}
}/********** End *********/

src/step2/ZigbeeFactory.java

package step2;/********** Begin *********/
public class ZigbeeFactory implements IOTFactory{public Airsensor produceAirsensor(){return new ZigbeeAir();}public Lightsensor produceLightsensor(){return new ZigbeeLight();}public Soilsensor produceSoilsensor(){return new ZigbeeSoil();}
}/********** End *********/

src/step2/ZigbeeLight.java

package step2;/********** Begin *********/
public class ZigbeeLight implements Lightsensor{public void Work(){System.out.println("zigbee光照传感器正常工作中");}
}/********** End *********/

src/step2/ZigbeeSoil.java

package step2;/********** Begin *********/
public class ZigbeeSoil implements Soilsensor{public void Work(){System.out.println("zigbee土壤传感器正常工作中");}
}/********** End *********/

src/step2/Client.java

package step2;public class Client {public static void main(String args[]){try{IOTFactory factory;Airsensor air;Lightsensor light;Soilsensor soil;factory=(IOTFactory)XMLUtil.getBean();air=factory.produceAirsensor();light=factory.produceLightsensor();soil = factory.produceSoilsensor();air.Work();light.Work();soil.Work();}catch(Exception e){System.out.println(e.getMessage());}}
}
