GSV6127D#ACP#高性能 Type-C/DisplayPort 1.4 中继器与双向 MIPI/LVDS 混合转换器
Gscoolink GSV6127D 产品定位
GSV6127D 是一款高度集成的多功能视频接口处理芯片，专为高速视频传输和多协议转换设计，集成了 DisplayPort 1.4 中继器、MIPI/LVDS 双向转换器和嵌入式微控制器，提供一站式显示连接解决方案。
核心功能与技术规格
1. DisplayPort 1.4/Type-C 中继器
- DP1.4 接收：支持高达 32.4Gbps 带宽 (HBR3, 4 通道)，兼容 VESA DisplayPort 1.4a 标准
- Type-C 替代模式：支持 DisplayPort Alt Mode 和 USB PD 3.0 充电协议，集成 CC/PD 控制器
- 信号增强：可编程自适应均衡，补偿 PCB 损耗，支持 1/2/4 通道灵活配置
- HDCP 支持：内置 HDCP 1.4 和 HDCP 2.2/2.3 内容保护，保障高清内容传输安全
2. 双向 MIPI/LVDS 混合转换
- MIPI CSI-2 发送：支持高达 2.5Gbps / 通道，1-8 通道灵活配置，兼容 MIPI CSI-2 v3.0
- MIPI DSI 接收：支持 D-PHY/C-PHY 接口，最高 5.7Gbps 单通道速率，满足高分辨率显示需求
- LVDS 转换：支持单 / 双端口 LVDS 输出，每通道速率达 1.5Gbps，兼容主流工业显示标准
- 双向转换：支持 Type-C/DP→MIPI/LVDS 和 MIPI/LVDS→Type-C/DP 双向信号转换
3. 嵌入式 RISC-V MCU 系统
- 内置处理器：集成增强型 RISC-V 微控制器，无需外部 MCU 即可执行自定义功能
- 系统控制：嵌入式 CC/PD 控制器和 Billboard USB 2.0 控制器，简化 Type-C 连接管理
- 存储支持：通过 QSPI 接口连接外部闪存，存储固件和配置数据
- 外设接口：UART / 定时器 / GPIO 等标准接口，便于系统集成和功能扩展
4. 视频与音频处理能力
视频处理：
- 支持 RGB888/666/565/555/444 和 YUV 4:2:2/4:2:0 像素格式
- 内置色彩空间转换 (4:2:0↔4:4:4/4:2:2)、去隔行器和缩放器 (4K→2K)
- 支持高达 4K@60Hz 4:4:4 无损传输 (使用双端口 MIPI 接口)
音频处理：
- 从 DisplayPort/HDMI/Type-C 输入提取 I2S 和 SPDIF 音频
- 支持 SPDIF/I2S/HBR/DSD/TDM 等多种音频格式
- 音频样本检测：自动静音填充零值的无效通道
5. 硬件特性
- 封装：QFN96 (7.5mm×7.5mm)，比同类方案减少 30% PCB 面积
- 电源管理：低功耗设计，支持多种省电模式
- 防护能力：Type-C 接口 8kV HBM 静电防护，-45°C 至 85°C 宽温工作范围 (汽车级)
- USB 支持：额外引脚支持 DFP USB 3.0 SS RX1/TX1，兼容 "C"/"D"/"E" 引脚分配
应用场景
| 应用领域 | 典型场景 |
|---|---|
| 汽车电子 | 车载中控屏、仪表盘、360° 全景影像系统、AR-HUD |
| 工业控制 | 工业 PC 显示、机器视觉系统、医疗设备显示 |
| 消费电子 | 扩展坞、笔记本电脑、VR/AR 设备、手机外接显示器 |
| 通信设备 | 视频会议终端、机顶盒、媒体播放器 |
产品优势
高度集成：单芯片实现信号中继、协议转换、音频处理和系统控制，大幅降低 BOM 成本和 PCB 空间需求
双向转换：支持 DisplayPort↔MIPI/LVDS 双向转换，满足设备间灵活互连需求，适应多种应用场景
嵌入式智能：内置 MCU 可执行自定义固件，实现差异化功能，减轻主处理器负担，加速产品上市
高分辨率支持：
- 单端口 MIPI 支持 4K@60Hz 4:2:2
- 双端口 MIPI可实现4K@60Hz 4:4:4无损传输，满足高端显示需求
长距离传输：中继器功能 + 可选同轴电缆 De-serdes，大幅延长信号传输距离，支持 10 米以上 4K@60Hz 传输
核心功能详解
1. Type-C/DisplayPort 1.4 中继器
信号增强：对 DP1.4 信号进行重新定时和重新驱动，补偿 PCB 信号损耗，提升信号质量和合规裕度
协议支持：
- 兼容 DisplayPort 1.4a 标准，支持 HBR3 (8.1Gbps / 通道)，总带宽达 32.4Gbps
- 支持 Type-C 替代模式 (Alt Mode)，兼容 USB PD 3.0 充电协议
- 支持 HDCP 1.4/2.2/2.3 内容保护
灵活配置：支持 1/2/4 通道主链路配置，可编程自适应均衡
2. 双向 MIPI/LVDS 混合转换
MIPI ↔ LVDS 双向转换：
- 支持 MIPI D-PHY/CSI-2/DSI 与 LVDS 间的双向信号转换
- MIPI 支持最高 2.5Gbps / 通道，1-8 通道灵活配置
- LVDS 支持单 / 双端口输出，每通道速率达 1.5Gbps
像素格式支持：
- RGB888/666/565/555/444
- YUV 4:2:2 (8/10/12 位) 和 4:2:0 格式
- 支持颜色空间转换 (4:2:0 ↔ 4:4:4/4:2:2)
3. 嵌入式 MCU 系统
内置 RISC-V 处理器：无需外部 MCU 即可实现自定义功能和系统控制
系统集成能力：
- 嵌入式通道配置 (CC) 和电源传输 (PD) 控制器
- Billboard USB 2.0 控制器，支持 Type-C 设备识别
- 邮箱功能：允许外部 SoC 访问芯片内部状态和控制
开发支持：
- 支持外部闪存 (通过 QSPI 接口) 存储固件
- UART / 定时器 / GPIO 等标准接口，便于系统集成
- 温度传感器监控电路，增强系统可靠性
4. 音频与辅助功能
音频处理：
- 支持从 DisplayPort/Type-C 输入提取 I2S 和 SPDIF 音频
- 支持 SPDIF/I2S/HBR/DSD/TDM 等多种音频格式
- 音频样本原始数据检测，自动静音无效通道
视频处理：
- 去隔行器和缩放器 (4K→2K)，支持灵活的视频输出格式
- 内部视频生成器，可创建测试图案 (如 4K@60Hz)
其他特性：
- 支持同轴电缆的 De-serdes 功能，延长传输距离
- Type-C 接口 8kV HBM 静电防护，-40°C 至 85°C 宽温工作范围
- QFN76 封装，小尺寸 (7.5mm×7.5mm) 低功耗设计
应用场景
汽车电子：
- 车载显示系统 (中控屏、仪表盘)
- 360° 全景影像处理
- 信息娱乐系统与移动设备连接
工业控制：
- 工业 PC 与 MIPI/LVDS 显示屏连接
- 机器视觉系统，将高速摄像头信号传输至显示器
医疗设备：
- 手术监控系统
- 医学影像设备 (内窥镜、超声等) 的高清显示
消费电子：
- VR/AR 设备连接
- 笔记本扩展坞，实现多屏输出
- 手机 / 平板与高分辨率显示器连接
技术优势
| 优势 | 说明 |
|---|---|
| 高度集成 | 单芯片实现信号中继、协议转换、音频处理和系统控制，减少 PCB 空间和 BOM 成本 |
| 双向转换 | MIPI↔LVDS 双向转换，支持设备间灵活互连，适应多种应用场景 |
| 嵌入式智能 | 内置 MCU 可执行自定义固件，实现差异化功能，减轻主处理器负担 |
| 长距离传输 | 中继器功能 + 同轴电缆支持，大幅延长信号传输距离 (DP1.4 支持 8K@60Hz 达 10 米) |
| 多协议兼容 | 支持 DisplayPort 1.4、HDMI、MIPI、LVDS 等多种接口标准，提升产品兼容性 |
总结
GSV6127DA 是一款集信号中继、协议转换和系统控制于一体的多功能芯片，通过嵌入式 MCU 实现智能化管理，为高速数据传输和多设备连接提供了灵活、高效的解决方案。适用于对可靠性、集成度和功耗要求严苛的汽车、工业和医疗等领域，简化了复杂显示系统的设计，提升了设备间的互联互通能力。Gscoolink GSV6127D 通过集成 DisplayPort 1.4 中继器、双向 MIPI/LVDS 转换器和嵌入式 MCU，提供了高性能、低功耗、高集成度的显示连接解决方案。其双端口 MIPI 设计支持真正的 4K@60Hz 4:4:4 传输，嵌入式智能系统则为设备制造商提供了差异化竞争优势，特别适合对可靠性和集成度要求高的汽车、工业和高端消费电子应用。

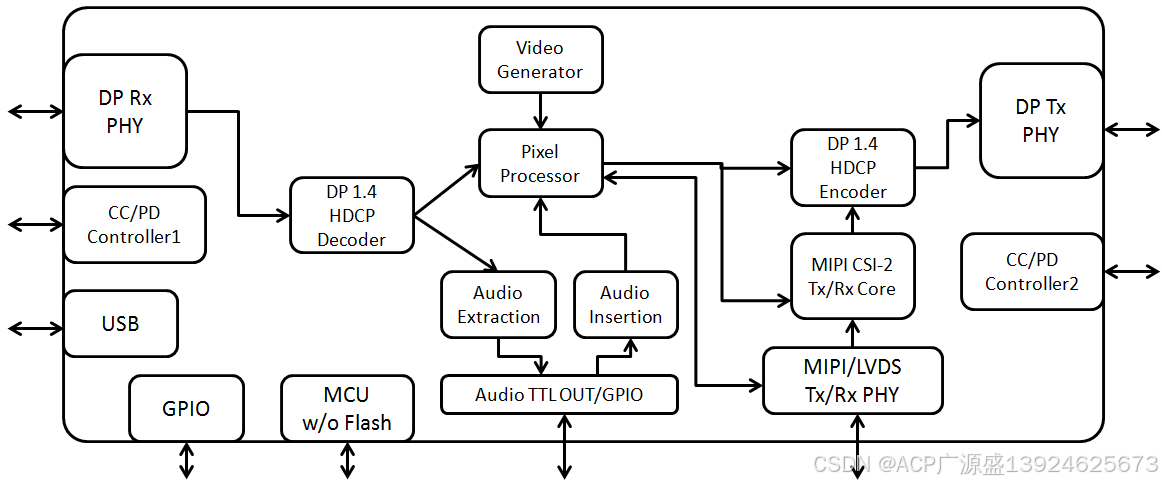

Gscoolink GSV6127Dis a high-performance, low-power DisplayPort 1.4Repeater and MIPI CSI-2/LVDSmixed converter. With Dual Port MIPI interface, genuine 4K60 444 can be transmitted using MIPI interface. By integrating enhanced microcontroller, GSV6127D has created a cost-effective solution that provides time-to-market advantages. The DisplayPort Receiver supports up to 32.4Gbps (HBR3, 4-lane). With embedded Channel Configuration(CC),Power Delivery(PD)controllerand Billboard USB 2.0 controller, GSV6127Dcan support Type-C Alternate DisplayPort to MIPIbridgeor MIPI to Type-C Alternate DisplayPort application.Meanwhile, GSV6127Dcan support dual Type-C Alternate DisplayPort both as UFP and DFP in Type-C Alternate DisplayPort repeater application.The superior architecture of GSV6127Dprovides economical smaller footprint solutions using QFN96.With extra pins forDFP USB 3.0 SS RX1/TX1, GSV6127Dcan support “C”/”D”/”E”pin assignments for both UFP/DFP which can be compatible with 4-lane Alt-DP mode and USB 3.0 + 2-lane Alt-DP mode.HDCP 1.4 and HDCP 2.2/2.3 are implemented in GSV6127Dfor its DisplayPortport.Color Space Conversion, 420-444/422Conversion, De-Interlacerand Downscalerare supported for flexiblevideo processing.Audio Extractionof DisplayPort Rx issupported in GSV6127Dfor audio processing.With audio sample raw data detection feature, LPCM channel filled with consistent zero raw sample data will be automatically detected and muted.Within 4kV HBM tolerance, GSV6127D’s operation temperature range is -45ºC to 85ºC using automotive qualified process.An internal VideoGenerator can be used to generateany uncompressed video timing defined in DisplayPort HBR3 bandwidth, such as4K@60Hz, 4K@30Hz, 480i@60Hz.
