VCU上下电流程学习（二）
本文部分内容参考Deepseek，如有问题，请踊跃指出，欢迎交流；
图片来自Koi-Cc：https://blog.csdn.net/qq_39593577/article/details/123496792?fromshare=blogdetail&sharetype=blogdetail&sharerId=123496792&sharerefer=PC&sharesource=cabbage_hhh&sharefrom=from_link
系统主要实现以下功能：低压上电、低压下电、高压上电、高压下电、快充上电、快充下电。
一、低压上电流程
| 状态 | 进入条件 | 执行 |
|---|---|---|
| PMC_02_001 | i）硬线信号被拉高 ii）CAN总线有数据传输时 | 控制器唤醒，VCU进行硬件和软件初始化 |
| PMC_02_002 | 若满足：①充电枪未连接 ②充电枪状态A+无效 ③按键面板指示灯key1左点亮 | VCU发出：①EPower唤醒指令 ②低压主继电器闭合指令，低压主继电器闭合输出24V，唤醒多合一、BMS、T-MCU、TCU。此时上下电系统状态为低压上电，整车状态为低压状态PMC_enumVehPtSt = 0x1。 |
| PMC_02_003 | 多合一、BMS、T-MCU进行自检，并发出正常工作的标志位 ④低压上电的该过程未超时 | 低压上电成功，上下电系统状态为低压上电成功，PMC _enumPMCSysSt = 0x2，整车状态保持低压状态。 |
二、高压上电流程
基于您提供的需求文档，整车上高压的过程是一个多阶段、带条件校验的序列过程。VCU作为总指挥，在每一个阶段都必须确认前置条件已满足后，才会执行该阶段的操作并触发下一阶段。整个过程可以概括为以下几个核心状态跳转：
A[接收上高压指令] --> B[BMS主回路上电]B --> C[低压附件回路上电]C --> D[DCDC使能与高压就绪]D --> E[驱动系统回路上电]E --> F[动力系统扭矩使能]F --> G[上电完成]

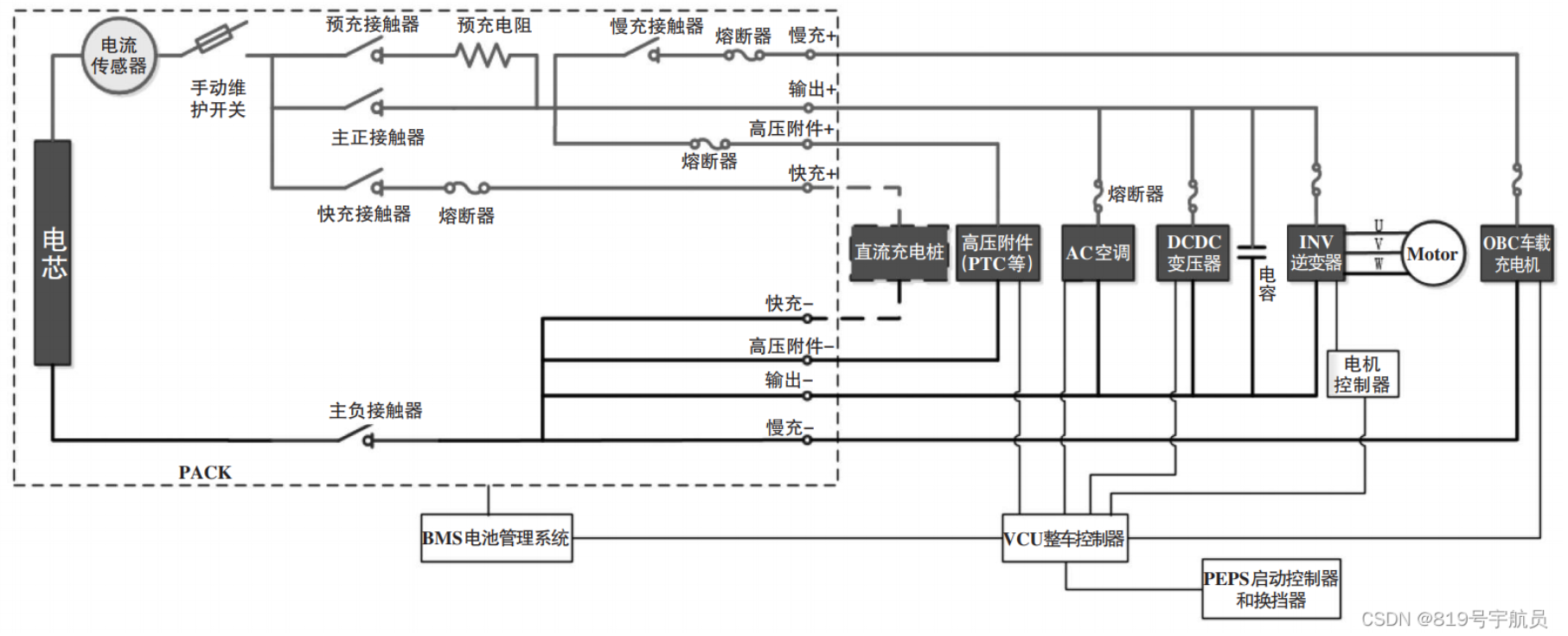

| 状态 | 前提条件 | VCU执行动作 | 备注与说明 |
|---|---|---|---|
| 0. 唤醒与初始化阶段（原流程缺失） | 1. 唤醒源有效：启动按钮信号（持续>500ms且<3s，防误触）、远程启动指令（T-BOX校验通过）、充电唤醒（仅低压唤醒，非高压唤醒）； 2. VCU自身状态：供电电压9-16V（低压电池正常）、VCU内部MCU自检通过（RAM/ROM/AD采样无故障）； 3. 网络状态：CAN总线（动力CAN、车身CAN）通信正常（总线负载率<80%，无总线关闭故障）。 | 1. VCU执行内部初始化（底层驱动、应用层模块加载），耗时≤200ms；2. 控制低压继电器盒，使其他ECU上电，通过CAN向BMS、MCU、DCDC、空调ECU发送**“唤醒请求”报文**（周期100ms）；3. 监控各控制器唤醒响应（500ms内收到**“唤醒确认”报文**），未响应则记录DTC（U0xxx通信故障）。 | VCU未完成初始化时，所有高压相关指令均为无效。此阶段为**“高压流程准入门槛”，唤醒失败则触发“低压唤醒故障”**提示，禁止进入下一阶段。 |
| 1. 上电前全局安全校验（ASIL-B级） | 1. 禁止指令闭环： - 无RTD禁止上高压指令、无碰撞信号、急停信号（硬件急停开关+软件急停指令双校验）； 2. 高压安全双重校验： - 高压互锁（HVIL）：主回路HVIL+各分回路HVIL（空调/PTC/快充）均正常（回路电阻≤100Ω）； - 绝缘电阻：BMS实测绝缘电阻≥500Ω/V（系统电压300V时≥150MΩ），无绝缘报警； - 接触器状态：BMS通过预诊断确认主正/主负/预充接触器均处于断开状态（无粘连，反馈电压与状态一致，如主接触器为断开，检测的MCU端直流母线电压也应为0）； 3. 核心系统故障分级： - BMS：故障等级<2（无SOH严重衰减、无单体电压超差±0.3V）； - MCU/DCDC：无ASIL-B级故障（如功率模块过温预故障、IGBT故障）； 4. 基础状态量化： - BMS高压状态为“未上电”（唯一合法初始状态）； - 电池SOC≥5%（根据环境温度适配补偿）； 5. 充电状态闭环： - 充电枪物理未连接（CC1/CC2信号为低）、充电机无“充电使能”指令，BMS无充电状态反馈。 | 1. 发起**“多控制器协同校验”请求**：VCU作为主节点，接收BMS（高压安全）、Airbag ECU（碰撞）、MCU（驱动系统）、充电ECU（充电状态）的状态反馈，形成“校验矩阵”； 2. 校验超时处理：单个控制器反馈超时（＞100ms）则重试3次，仍超时则判定**“通信故障”； 3. 故障定位与存储：记录具体不满足条件的DTC**（如P0AA6绝缘故障、P0B00HVIL故障），并通过CAN发送至仪表； 4. 安全降级：若仅**“舒适性附件（空调）HVIL故障”**，可允许高压上电但禁止激活空调，触发“空调系统故障”提示。 | 1. 此阶段为**“功能安全网关”，采用“一票否决制”，但支持“非核心功能降级”；2. 校验周期≤300ms（启动按钮按下后300ms内完成），超时则触发“系统响应超时”**故障； |
| 2. BMS预充及主回路上电（核心阶段） | 1. 前置条件：阶段1所有条件持续满足（VCU每50ms刷新校验，防止“条件突变”）；2. 预充准备：BMS完成**“电池状态主动查询”**（单体电压、温度、均衡状态），无动态故障。 | 1. VCU向BMS发送**“高压上电指令”（CAN信号：0x200，含目标电压、预充时长参数，采用CRC校验防误码）；2. 实时监控BMS预充流程**： - 第一阶段（预充接触器闭合）：确认预充接触器反馈信号有效（闭合时间20-50ms）； - 第二阶段（电容充电）：监控MCU直流侧电压（母线预充电压≥电池电压90%为合格，充电时长200-500ms），达到阈值后，判断预充电成功，闭合主正继电器； - 第三阶段（主接触器切换）：主正闭合后100ms内断开预充接触器；3. 预充异常处理： - 电压不达标（＜85%）：触发**“预充失败”，断开所有接触器，记录DTC P0550**； - 超时（＞1s）：强制下电，执行**“预充超时保护”**。 | 1. 预充顺序为**“主负先合，预充跟进，主正后合，预充断开”，防止拉弧烧蚀接触器；2. 预充电压阈值需匹配MCU电容参数（如400V系统，电容1000μF时，预充至360V以上）；3. 此阶段建立“电池→主回路→MCU”的高压路径，但MCU仍处于“扭矩禁止”**状态。 |
| 3. 高压附件与低压系统激活 | 1. 高压确认：BMS发送**“主回路高压建立完成”**报文（主正/主负接触器状态为闭合，总线电压稳定在电池电压±5V）；2. 阶段1条件持续满足（无新增故障）。 | 1. 分优先级激活附件： - 一级（安全相关）：发送**“DCDC使能指令”（CAN+硬线双使能），监控DCDC输出电压（13.5-14.5V为正常），DCDC反馈“工作正常”后进入下一优先级； 确认EPS/ESC等底盘系统通过CAN报文反馈“系统正常、就绪”，确保在车辆产生驱动力之前，驾驶员拥有完整的转向和制动控制能力。 - 二级（舒适性）：根据环境温度自动激活附件（-5℃以下激活PTC，30℃以上激活空调压缩机），发送使能指令后100ms内确认反馈信号；2. 附件故障处理： - DCDC故障（输出电压＜12V）：立即触发“低压供电故障”**，尝试激活备用低压电源（若有），3s内未恢复则下电； - 空调/PTC故障：仅禁止对应附件，不影响高压主回路。 | 1. 此阶段实现**“高压电能分配”，DCDC为核心——其输出稳定是低压网络（仪表、转向、制动）正常工作的前提，故优先激活；2. 原流程未明确“优先级”**，量产中若先激活空调再激活DCDC，可能导致低压网络电压波动（＜9V），触发转向助力失效风险。 |
| 4. 驱动系统初始化与扭矩使能 | 1. 高压基础：BMS持续反馈**“高压状态正常”，总线电压波动≤10V；2. 低压基础：DCDC输出电压稳定（13.5-14.5V），低压网络无欠压/过压；3. 驱动系统状态： - MCU自检完成（IGBT、电流传感器、旋变均正常），无扭矩禁止故障； - VCU与MCU完成“安全通信握手”**（采用SecOC安全通信协议，防报文篡改）。 | 1. 通信层：实施**“扭矩使能三重互锁”机制**： i)软件互锁： VCU内部 Torque_Enable_Command 标志。 ii)硬件互锁： MCU的 Enable 硬线引脚必须为高电平（由VCU驱动）。 iii)状态互锁： 车辆必须处于 P档或N档，且 车速信号 < 2 km/h。三者必须同时满足，MCU才会响应扭矩请求。 2. 控制层： - 发送**“扭矩清零指令”（确保初始扭矩为0）； - 清除MCU“扭矩输出禁止标志”（标志位由“1”置“0”，采用双字节确认防误操作）； - 读取MCU“最大允许扭矩”（根据电池SOC、MCU温度动态调整，如SOC 5%时限制为额定扭矩30%）；3. 故障闭环：若MCU反馈“扭矩使能失败”，立即发送“高压下电指令”，记录DTC P1B00**。 | 1. 此阶段为**“驱动使能核心”，所有操作需满足ASIL-B级安全要求**——SecOC通信、双字节确认等机制防止**“误使能”导致车辆窜动；2. 原流程未提及“安全通信”，量产中可能因CAN报文被干扰导致“扭矩误输出”**，存在重大安全隐患。 |
| 5. 上电完成（READY状态，最终节点） | 1. 全系统状态闭环（持续监控50ms）： - BMS：高压状态正常，故障等级＜1（仅允许轻微警告）； - 核心控制器（MCU/DCDC/空调）：均无ASIL-B级及以上故障，反馈“就绪”状态； - 底盘系统：EPS（转向）、**ESC（制动）**自检完成，无故障；2. 驾驶员操作：无换挡请求（处于P/N挡）、油门踏板开度＜5%（防窜动）。车身系统：车门/引擎盖关闭（或至少驾驶员车门关闭），安全带未系仅为警告不影响READY。 | 1. VCU置位**“整车READY状态标志”（双变量冗余存储，防止单变量错误）；2. 仪表：点亮绿色“READY”指示灯**，显示“车辆就绪”； 向总线广播**“READY状态”报文**（周期10ms）；3. 进入**“高压维持阶段”**：每100ms刷新一次全系统状态，确保READY状态持续有效。 | 1. READY状态为**“可行驶准入标志”，但需满足“P/N挡+低油门”前提，防止驾驶员误操作；2. 原流程未提及“底盘系统校验”**，量产中若EPS故障仍进入READY状态，会导致转向失效，违反GB 7258安全要求；3. READY状态丢失机制：任一核心系统故障升级，VCU在100ms内清除READY标志，点亮故障灯。 |
| 6. 异常下电处理（原流程缺失） | 1. 触发条件：阶段1-5中任一安全条件失效、驾驶员按下熄火按钮、碰撞信号触发、远程下电指令；2. 下电前提：无扭矩输出（MCU反馈扭矩≤0.5N·m）、车辆速度≤5km/h（高速下电需先触发减速）。 | 1. 下电顺序（防拉弧与电容放电）： - 第一步：发送**“扭矩禁止指令”，清除MCU扭矩请求；（确保无功率输出，避免下电时产生冲击电流） - 第二步：断开空调/PTC等高压附件接触器**；（剥离非核心负载，降低主回路电流） - 第三步：断开主正接触器，保留主负与预充接触器（形成“MCU电容→预充接触器→主负接触器→接地”的放电回路，强制释放电容残余电荷）； - 第四步：通过MCU反馈的直流侧电压信号确认电容电压＜50V（国标安全电压阈值）后，断开主负与预充接触器（彻底切断高压回路）2. 状态反馈与异常兜底： - 实时监控各接触器状态反馈（断开指令发出后50ms内确认反馈信号，否则记录DTC P0B01接触器故障）； - 若电容电压10s内未降至50V以下，触发**“电容放电故障”，立即激活MCU内部主动放电回路，同时断开所有接触器并点亮高压故障灯；3. 状态闭环：向BMS发送“下电完成确认”**，BMS反馈“高压断开+绝缘电阻正常”后，VCU进入“低压待机”状态。 | 异常下电是高压流程的**“安全闭环”，原流程仅讲上电不讲下电，导致“故障后如何安全断电”缺失。下电顺序错误会导致接触器拉弧或电容残余电压触电风险**，必须严格遵循**“先断负载、再断主正、最后主负”**原则。 |

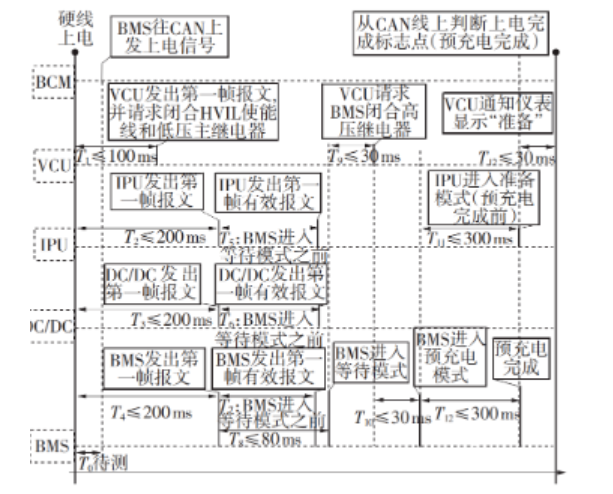

上电时序
三、高压下电流程
下电流程的核心目标是安全、有序地切断高压电源，并确保系统能量得到安全释放。它必须能响应多种触发条件，并在各种工况下（包括故障）都能安全执行。
3.1. 下电触发条件
| 触发场景 | 具体条件 |
|---|---|
| 正常下电 | 1. 车辆处于READY状态且已静止（车速 < 0.5 km/h 并且持续时间大于500ms）。 2. 驾驶员执行下电操作（如按下启动按钮，此处信号需持续200ms防抖）。 |
| 充电中断 | 1. 充电过程中，充电枪被拔出。 2. 充电系统发生故障，收到停止充电指令。 |
| 故障下电 | 1. 系统检测到严重故障（如绝缘故障、高压互锁故障、BMS严重故障等），触发强制下电指令。 2. 电池SOC过低（如 ≤ 1%）。 |
| 紧急下电 | 1. 任何状态下，急停开关被按下。 2. 安全系统（如气囊ECU）发出碰撞信号。 |
| 远程下电 | 需校验TBOX签名合法性 |
3.2. 下电执行流程
下电过程是一个状态机，下表描述了从高压上电完成状态到完全下电休眠的各个阶段。
| 状态 | 条件 | VCU执行动作 | 备注与说明 |
|---|---|---|---|
| S0: 触发与初始化 | 1. 下电触发源有效（钥匙信号防抖200ms/远程指令验签通过/充电完成信号持续1s）；2. 高压系统无严重故障（无绝缘故障、无接触器粘连DTC）；3. 车速≤1km/h（持续500ms，精度±0.5km/h） | 1. 置 整车READY状态标志 = FALSE，熄灭READY灯。 2. 发送 驱动电机扭矩请求 = 0。 3. 硬线+CAN双路径发送置 驱动电机扭矩使能 = FALSE。 | 核心目标：确保车辆无驱动力。 1. 若扭矩监控超时（200ms未反馈实际扭矩≤0.5Nm），触发MCU硬件复位；2. 若高压系统有严重故障，跳转至紧急下电流程；3. 若车速>1km/h，延迟执行S0，仪表提示“请停车后下电” |
| S1: 高压卸载 | 1. 驱动电机反馈扭矩≤0/5Nm(持续100ms) 2. 车辆车速为0(持续500ms)。 3. 高压附件（空调、PTC）反馈已关闭。 | 1. 发送 DCDC使能 = FALSE。 2. 发送 空调压缩机使能 = FALSE。 3. 发送 PTC加热器使能 = FALSE。 每发送1个指令，等待200ms接收执行确认； 实时采集高压母线总电流 | 此阶段，高压系统仍在供电，但所有负载已被指令关闭。VCU等待系统趋于“静止”。 1. 若某附件无确认，重复发送指令2次，仍失败则记录DTC，强制进入下一阶段；2. 若OBC处于充电状态，先发送充电中断指令，等待充电枪解锁后再卸载；3. 总电流突增>10A时，回溯至S0 |
| S2: 高压负载有序断开 | 1. 接收到各个接触器的断开反馈信号，并排除粘连故障风险。 2.系统总电流 < 一定阈值（如 2A）。 2. 或 高压卸载状态持续时间 > 超时时间（如 3s）。 | 发送以下命令并等待“执行确认”的反馈 1. 发送 驱动系统电源指令 = OFF。 2. 发送 空调系统电源指令 = OFF。 3. 发送 PTC系统电源指令 = OFF。 目的：断开各高压负载分支的接触器，将负载从母线上移除。 | |
| S3: 负载接触器断开并启动放电 | 1. 确认所有负载接触器已断开。 2. 且 负载接触器断开指令发出后持续时间 > 超时时间（如 2s）。 | 1. 核心安全动作：向BMS发送 高压下电指令，BMS同步断开主正、主负、预充接触器。 2. 同时，向驱动电机控制器（MCU）发送 主动放电使能指令。 | 1. 先断开主负继电器，再断开主正继电器。 2. 主动放电：将母线残余电能通过电阻快速消耗，比被动放电更安全、更快速。 |
| S4: 确认安全状态 | 1. BMS反馈所有接触器已断开，且高压状态为“OFF”。 2. MCU反馈直流母线电压已降至安全电压（如 < 30V）。 3. 或 主动放电持续时间 > 超时时间（如 5s）。 | 1. VCU置位 高压安全状态标志。 2. 保存必要的下电日志和故障码。 3. 开始准备进入低压休眠流程。 | 必须确认电压已降至安全水平，才能认为高压下电真正完成。超时逻辑同样是防卡死的保障。 |
| S5: 进入低压休眠 | 1. 高压安全状态已确认。 2. 无其他唤醒源（如车门、充电枪、远程指令）。 | 1. VCU控制低压配电盒断开各个ECU的常电，减少车辆静置时的暗电流。 2. VCU自身与其他ECU根据AUTOSAR网络管理策略，逐步进入休眠模式。 | 整车进入低功耗状态，仅保留必要的防盗、远程唤醒等功能。 |
| S6：紧急下电 | 1.碰撞信号（安全气囊触发）；2.绝缘电阻≤200Ω/V（持续100ms);3.接触器粘连故障（DTC激活） | 跳过S0-S2，直接向BMS发送紧急断电指令（强制断开主正/主负）；2.触发MCU最大电流主动放电；3.切断所有低压负载（除防盗系统）；4.仪表盘持续报警“高压故障” | 若BMS无响应，触发高压互锁强制断开； |

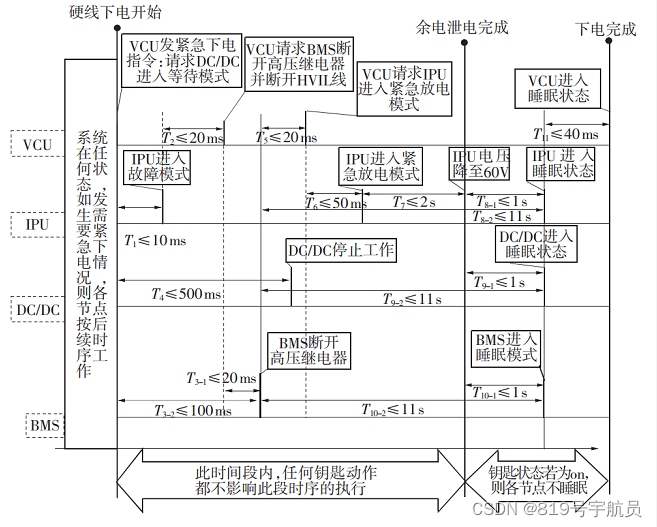

下电时序总结：
下单核心逻辑与安全总结
- 顺序性与安全性：流程严格遵循 “断动力 → 停负载 → 断负载 → 断电源 → 放残电” 的顺序，确保无电弧、无涌流、无意外驱动。
- 故障容错：每个状态都设计了 “条件满足” 和 “超时” 两条路径，防止因传感器故障或通信丢失导致系统“挂起”，确保下电流程一定能被执行完毕。
- 物理隔离优先：先断开主负继电器，然后是主正继电器，这遵循了“故障安全”原则，即使后续放电步骤出现问题，电源也已被隔离。
- 主动放电：采用MCU的主动放电功能，能在数秒内将高压母线电压降至安全范围，远快于通过预充电阻的被动放电，且更可靠。
