ARM《10》_03_字符设备驱动进阶（并发→竞态→同步机制、阻塞io和非阻塞io）

0、前言：

• 这是一篇以问题为导向，的技术贴！
• 作为字符设备学习的基础完结知识，这篇技术贴算是画上一个小句号，但是如果是深入学习开发的知识，还得补充学习以下知识：
  • 1、在掌握mknod之后，在开发中，更多的是用class_creat+device_create自动创建；
  • 2、linux的5.15内核已广泛使用设备树（Device Tree），用于描述硬件信息，即使没有开发板，也可以在虚拟机中学习“驱动如何解析设备树属性”（从设备树读取缓冲区大小、定时器周期）；

---

基础概念库：

一、并发与同步基础知识

并发、竞态、同步机制 的 基础知识：

• 并发是多个执行单元（进程、中断、多核 CPU 线程）同时访问共享资源（如全局变量、硬件寄存器、链表）的现象。
• 并发的风险（竞态）：并发访问共享资源时，若操作不原子（如 “读、改、写” 三步），会导致数据不一致（比如 A 进程读count=5，还没修改，中断触发把count改成 6，A 进程最终写回 5，覆盖了正确值）。
• 竞态产生的典型场景
  1、多进程访问驱动（如多个cat /dev/xxx调用驱动的read函数）；
  2、进程与中断（顶半部 / 底半部）同时访问共享资源；
  3、SMP 多核 CPU 上，不同 CPU 的执行单元访问共享资源（虚拟机可开启多核模拟）。
• 解决竞态的思路：同步机制，通过内核提供的工具，保证共享资源的 “互斥访问”（同一时间只有一个执行单元能操作）或 “原子操作”（操作不可分割）。
• 临界资源：是多个进程或线程并发访问时，需要互斥使用的共享资源；
• 临界区：进程或者线程访问共享资源（全局变量、硬件寄存器、链表等）的代码段，这段代码不能被打断，否则会导致数据不一致；读-改-写（Read-Modify-Write）是最典型的临界区操作，也是并发问题的重灾区。
• 总结：并发的时候，如果有中断发生，就可能出现竞态，导致访问的数据出错，所以要通过同步机制规避竞态时数据访问出错的问题；
• 注意：并发会读文件，这就需要创建硬件节点作为中间媒介；

常用同步机制：

• 1、原子操作：不可分割的CPU指令，无锁，效率最高，适用于简单变量的读、写、改；核心接口如下：【本质：通过单条 CPU 指令完成操作，不会被任何执行单元打断。】

#include <linux/types.h>
// 定义并初始化原子变量（初始值0）
static atomic_t irq_count = ATOMIC_INIT(0);atomic_inc(&irq_count);    // 原子加1（count++）
atomic_dec(&irq_count);    // 原子减1（count--）
atomic_read(&irq_count);   // 原子读（返回当前值）
atomic_dec_and_test(&irq_count); // 减1后判断是否为0（返回bool）

• 2、自旋锁：忙等待锁，不释放CPU，不能睡眠，适用于多核场景；核心接口如下：【申请锁时若被占用，会循环等待（自旋），直到拿到锁，期间不释放 CPU】，案例5就体现了自旋锁的特点： “关中断 + 互斥访问”

#include <linux/spinlock.h>
// 定义并初始化自旋锁
static spinlock_t count_lock;
spin_lock_init(&count_lock);// 加锁：关中断+加锁（保护中断上下文与进程上下文并发）
unsigned long flags;
spin_lock_irqsave(&count_lock, flags); // 保存中断状态+关中断+加锁
// 临界区：操作共享资源（如修改全局变量、链表）
...
spin_unlock_irqrestore(&count_lock, flags); // 解锁+恢复中断状态

• 3、互斥体：阻塞等待锁，释放CPU，可睡眠，适用于进程上下文；核心接口如下：【申请锁时若被占用，当前进程会进入休眠（释放 CPU），锁释放后被唤醒】

#include <linux/mutex.h>
// 定义并初始化互斥体
static struct mutex dev_mutex;
mutex_init(&dev_mutex);// 加锁（若锁被占用，进程休眠）
mutex_lock(&dev_mutex);
// 临界区：可执行耗时操作（如数据拷贝、解析）
...
mutex_unlock(&dev_mutex); // 解锁（唤醒等待的进程）

add_补充问题

• 实时打印内核驱动日志：dmesg -w

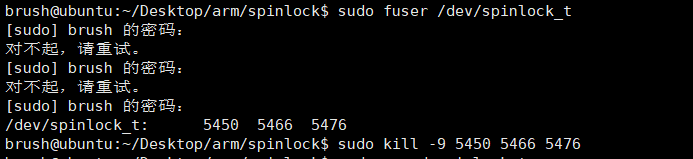

• 内核无法卸载驱动的做法：查看使用驱动的进程、杀死这些进程；


二、阻塞IO与非阻塞IO

• 阻塞 I/O 中：I = Input（输入）、O = Output（输出）；
• 在字符设备驱动中，阻塞与非阻塞 IO 是处理设备与用户态交互的核心机制，尤其适用于需要 “等待资源就绪” 的场景（如数据生成、外部事件响应等）。

阻塞 IO：给你机会，等等你

• 当用户进程调用 read()/write() 等操作时，若设备资源未就绪（如无数据可读），进程会主动进入睡眠状态（释放 CPU），直到资源就绪后被驱动唤醒，再继续执行。
• 优点：不占用 CPU 资源，适合等待时间较长的场景。
• 关键机制：等待队列（wait_queue_head_t），用于管理睡眠的进程。

非阻塞 IO：就问一次

• 当用户进程调用 IO 操作时，无论资源是否就绪，驱动都会立即返回：
• 资源就绪：返回操作结果（如读取的数据长度）。
• 资源未就绪：返回错误码（通常是 -EAGAIN 或 -EWOULDBLOCK），进程可轮询重试。
• 优点：进程不阻塞，适合需要快速响应的场景（但可能占用 CPU 轮询）。

等待队列与阻塞队列：Linux阻塞机制的核心

• 等待队列 是Linux内核实现进程挂起和唤醒的基础数据结构，本质是双向链表，节点是等待特定事件的task_struct（进程控制块）；等待队列是通过内核操作的；
• 阻塞队列是基于等待队列实现的生产者-消费者模型，当队列满时生产者阻塞，队列空时消费者阻塞；

等待队列的核心代码

• 等待队列头初始化

#include <linux/wait.h>
wait_queue_head_t wq;  // 定义等待队列头
init_waitqueue_head(&wq);  // 初始化（也可通过 DECLARE_WAIT_QUEUE_HEAD 静态定义）

• 进程进入等待状态

// 若 condition 为假，进程进入 TASK_INTERRUPTIBLE 状态并加入等待队列，condition：必须是全局变量（需用锁保护），表示 “资源是否就绪”（如 “是否有新数据”）
wait_event_interruptible(wq, condition);
// 返回值：0（被正常唤醒）；-ERESTARTSYS（被信号唤醒）

• 唤醒等待队列中的进程

// 唤醒等待队列中所有处于可中断状态的进程
wake_up_interruptible(&wq);
// 唤醒队列中第一个进程（更高效）
wake_up_interruptible_nr(&wq, 1);

---

具体问题解决：

案例5：并发

• 基于案例4，新增read接口让用户进程访问irq_count，用 自旋锁 保护 “中断顶半部” 与 “进程” 的并发访问。
• 先明确并发场景的核心冲突：
  1、demo_read 是用户进程调用的读函数（运行在进程上下文）
  2、irq_handler（中断顶半部，中断上下文）会每秒修改 irq_count
  3、tasklet_func（底半部，中断上下文）会每秒读取 irq_count。
  4、如果没有自旋锁，会出现 “读一半被写打断” 的情况（比如进程刚读到 irq_count=3，中断就把它改成 4，进程最终返回 3，数据错误）。自旋锁就是要阻止这种情况。
  5、自旋锁要添加在所有可能对同一临界资源访问的区域。
• 注意：当存在多个临界资源时，核心原则是：为每个独立的临界资源分配一把独立的自旋锁，避免 “一把锁保护所有资源” 导致的不必要阻塞，同时通过 “锁的有序性” 避免死锁。

架构

源码

• spinlock_t.c

#include <linux/module.h> // 所有内核模块必须包含的头文件
#include <linux/init.h>  // 控制模块加载 / 卸载时的入口和出口
#include <linux/interrupt.h> //中断驱动开发的核心头文件
#include <linux/timer.h>  //提供内核定时器相关函数
#include <linux/fs.h> //文件系统和设备驱动的 “文件操作” 相关定义
#include <linux/uaccess.h>   //文件系统和设备驱动的 “文件操作” 相关定义
#include <linux/spinlock.h>  //提供自旋锁同步机制的结构体#define DEV_NAME "concurrency_demo"
static int major;
// 共享资源：被中断顶半部和进程read函数同时访问
static int irq_count = 0;
// 自旋锁：保护irq_count
static spinlock_t count_lock; //当有多个临界资源时，就给每个临界资源都定义一个自旋锁；
// 定时器（模拟中断源）
static struct timer_list my_timer;
// 底半部（tasklet）
static struct tasklet_struct my_tasklet;// 底半部处理函数（中断上下文，用自旋锁保护共享资源）：每秒读取irq_count
static void tasklet_func(unsigned long data)
{unsigned long flags;spin_lock_irqsave(&count_lock, flags);printk(KERN_INFO "Bottom half: irq_count = %d\n", irq_count);spin_unlock_irqrestore(&count_lock, flags);
}// 定时器处理函数（模拟中断顶半部，中断上下文）
static void irq_handler(struct timer_list *timer)
{unsigned long flags;// 加锁保护临界区（修改irq_count）spin_lock_irqsave(&count_lock, flags);irq_count++; // 共享资源修改spin_unlock_irqrestore(&count_lock, flags);tasklet_schedule(&my_tasklet);mod_timer(&my_timer, jiffies + HZ); // 1秒后再次触发
}// 进程上下文：read函数（用户进程访问共享资源）:在终端中每秒读取
static ssize_t demo_read(struct file *filp, char __user *buf, size_t count, loff_t *f_pos)
{char kbuf[32];unsigned long flags;int len;// 加锁保护临界区（读取irq_count）spin_lock_irqsave(&count_lock, flags);len = snprintf(kbuf, sizeof(kbuf), "irq_count: %d\n", irq_count); // 将 irq_count 的整数值格式化为字符串，存入内核缓存区 kbuf，并保证不会越界。/*1、 snprintf的由来:Print Formatted to String with Size Limit;2、snprintf的返回值：成功时返回 本应写入的字符数（可能 > size），失败返回负值;*/spin_unlock_irqrestore(&count_lock, flags);// 拷贝数据到用户空间（已出临界区，可睡眠）if (copy_to_user(buf, kbuf, len) != 0)return -EFAULT;return len;
}// 文件操作结构体
static struct file_operations fops = {.owner = THIS_MODULE,.read = demo_read,
};// 模块初始化
static int __init concurrency_init(void
