GSV1016/ACP#HDMI2.0 HDCP1.4 发射器（TTL/LVDS 输入 + 音频插入）技术解析
GSV1016 解析：HDMI1.4/2.0 兼容发射器（LVDS/TTL 输入 + 多通道音频处理）
一、核心技术特性

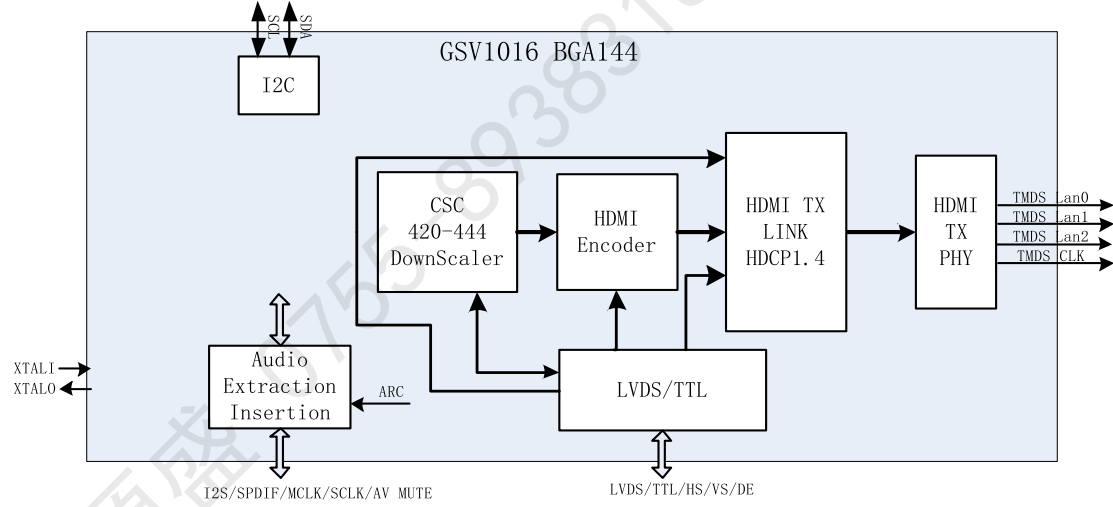

接口与协议兼容性是一款支持HDMI 1.4/2.0 标准的发送器（Transmitter），输入接口为LVDS/TTL 数据总线，可实现两类并行信号到 HDMI 差分信号的转换；同时支持HDCP 1.4 内容保护协议，保障 4K 等高清版权内容的合法传输。
视频处理能力最高支持600MHz 像素时钟，可处理4K×2K@60Hz 4:4:4 8-bit的视频分辨率 —— 这意味着能传输 “真 4K 全彩” 画面，色彩精度和细节表现远超 4:2:0 格式，适用于对画质要求极高的场景（如专业影像、高端显示）。
音频处理能力支持音频提取与插入，兼容最多8 通道 I2S、2 通道 S/PDIF或TDM 格式；非压缩音频采样率最高可达192KHz，可满足多声道高保真音频需求（如 7.1 声道家庭影院、专业广播级音频）。
二、典型应用场景
高端家庭影院系统可用于 4K 蓝光播放器、AV 功放与 4K 电视的信号桥接：LVDS/TTL 输入适配前端设备的并行信号，转换为 HDMI 2.0 输出后传输 4K@60Hz 4:4:4 画质，同时处理 8 通道 I2S 音频（如杜比 TrueHD），实现 “超高清画质 + 多声道环绕声” 的沉浸式体验；HDCP 1.4 则保障蓝光电影等版权内容的合法播放。
专业音视频设备（广播 / 会议）
- 广播领域：可将摄像机的 LVDS 并行信号转换为 HDMI，传输 4K 画面的同时，插入 / 提取多路音频（如现场收音、后期配音），满足演播室 “视音频同步处理” 需求。
- 视频会议：适配会议终端的 LVDS/TTL 输入，转换为 HDMI 输出至大屏，同时处理多通道麦克风音频（I2S），实现 “4K 画质 + 清晰拾音” 的远程会议体验。
工业与医疗显示
- 工业监控：4K 分辨率可清晰呈现产线细节，LVDS 输入适配工业级传感器 / 摄像机的并行信号，HDMI 输出连接监控大屏，助力高精度工业检测。
- 医疗影像：医疗显示器需高画质呈现 CT、MRI 等影像细节，4K@60Hz 4:4:4 格式可精准还原医学图像的色彩与纹理；多通道音频可用于设备操作提示或远程会诊语音交互。
三、技术价值与差异化
与同类 HDMI 发射器相比，GSV1016 的核心优势在于 **“4K 全彩画质 + 多通道高保真音频” 的一体化处理能力 **—— 既满足了 4K 时代对 “真彩细节” 的需求，又通过 8 通道 I2S 等音频接口覆盖了专业级音频场景，同时 HDCP 1.4 保障了版权合规性，是 “视音频一体化高清传输” 的典型方案。
